带侧防护结构的皮带输送机架体设计

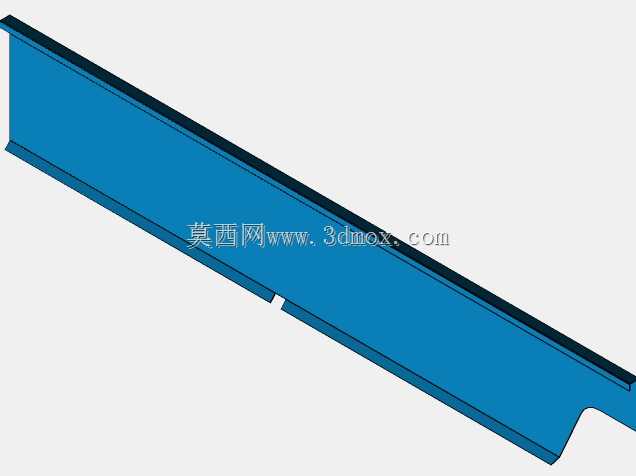

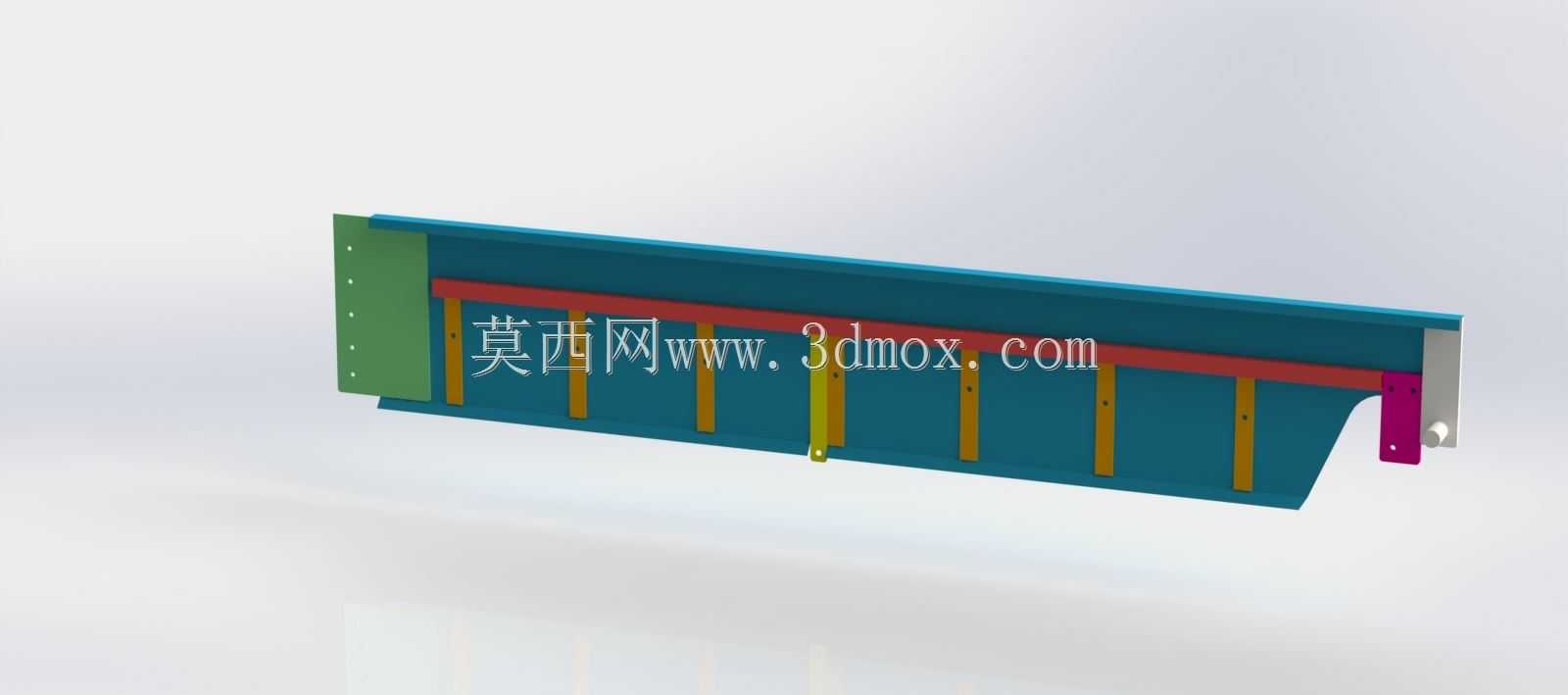

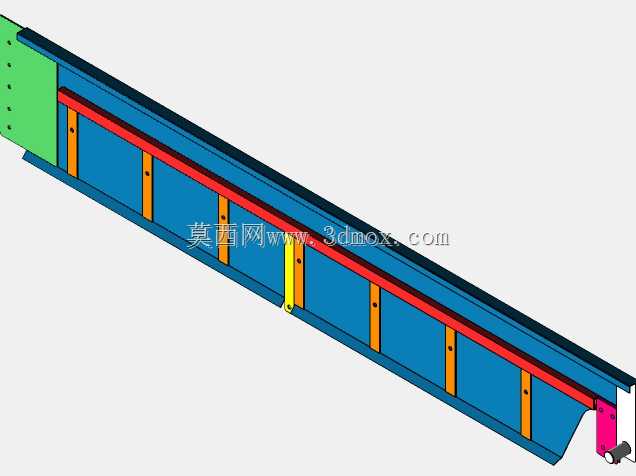

　　在散料、成件包装物的车间转运场景里，这类侧置防护的输送段机架，往往承担着衔接上下工序、避免物料在输送过程中侧向洒落的核心作用，很多装配线、仓储分拣线、建材加工线的长距离输送段，都会采用这类结构来做直线段的承载支撑。从结构本身来看，整个架体采用型钢焊接作为主承力框架，主纵梁选用槽钢作为核心受力件，能够承受长距离铺设下输送带、托辊以及输送物料的总载荷，避免长时间运行出现梁体下挠变形。侧面的绿色护板通过螺栓固定在主纵梁的侧边安装孔上，安装孔采用等间距排布，既可以根据现场实际的物料输送高度调整护板的上下位置，也能在护板出现磨损后快速拆卸更换，不需要对主框架做动火修改，适配车间不停产维护的需求。架体内部的黄色竖向支撑肋板，

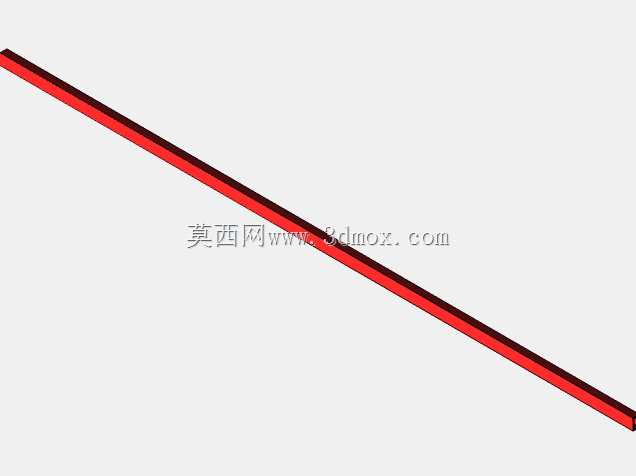

　　按照固定间距焊接在主纵梁的腹板位置，每一块肋板都对应着上托辊组的安装点位，托辊的安装支座可以直接固定在肋板预设的安装面上，保证托辊的安装平面度，避免输送带运行时出现跑偏的问题。红色的横向构件是上托辊组的承载横梁，采用角钢制作，和竖向肋板焊接成整体框架，进一步提升整个架体的抗扭刚度，即使在输送偏重物料、出现局部偏载的情况下，也不会出现架体扭曲导致的输送带卡滞。架体端部的紫色折弯件是头尾段的衔接接口，预留了和驱动滚筒机架、改向滚筒机架对接的螺栓孔，安装时只需要将对接面贴合后穿入螺栓紧固，就能完成多段输送机架的拼接，不需要现场配焊，大幅缩短现场安装的周期。从安装边界来看，这类架体的侧边护板突出主纵梁的尺寸经过核算，

　　既不会超出车间预留的输送通道宽度，也能完全遮挡住输送带的侧边间隙，防止尺寸较小的零件、散料从间隙掉落，同时护板和输送带边缘预留了足够的安全间隙，不会出现护板刮蹭输送带边缘导致的胶带磨损。在设计这类架体的时候，需要先核算输送段的总长度、单位长度的物料载荷、输送带运行的动载荷系数，再确定主纵梁的槽钢规格、竖向肋板的间距，避免材料选型过大造成成本浪费，或是选型不足导致架体刚度不够。很多现场安装的输送线出现运行抖动、输送带频繁跑偏的问题，本质上都是架体的刚度不足、安装基准面加工精度不够导致的，这类焊接式架体在焊接完成后需要对托辊安装面、端部对接面做统一的铣削加工，消除焊接变形带来的平面度误差，

　　保证每一段架体拼接后整体的直线度误差控制在允许范围内。另外侧边护板的安装孔设计成长圆孔，除了方便调整安装高度之外，也能抵消一部分架体加工、现场安装的尺寸误差，降低现场安装的对位难度。对于输送颗粒状、小块状物料的场景，还可以在这类护板的内侧加装耐磨衬板，减少物料对护板的冲刷磨损，延长护板的更换周期；如果是输送成件的包装箱、装配工件，就可以直接使用钢板制作护板，不需要额外加装衬板，控制整体制造成本。架体底部预留了和地面支腿连接的安装孔，可以搭配可调高度的支撑脚杯，在地面不平整的车间现场调整架体的整体水平度，保证输送带的运行面保持水平，避免物料在输送过程中出现向一侧滑移的问题。整个架体的结构没有复杂的异形构件，所有零件都是常用的型钢、钢板切割件，加工难度低，普通的焊接车间就可以完成制作，不需要特殊的加工设备，也方便后期运维时在现场快速加工替换损坏的零件。在实际的生产线布局里，这类直线输送段架体可以根据车间的布局需求，拼接成不同的总长度，搭配转弯段、升降段就能组成完整的物料输送系统，广泛应用在机械加工车间的工件转运、电商仓储的包裹分拣、建材生产的原料输送等多个场景，结构可靠性高，维护成本低，是连续输送设备里应用非常普遍的架体结构形式。
