带轴滚筒式输送机传动皮带轮结构

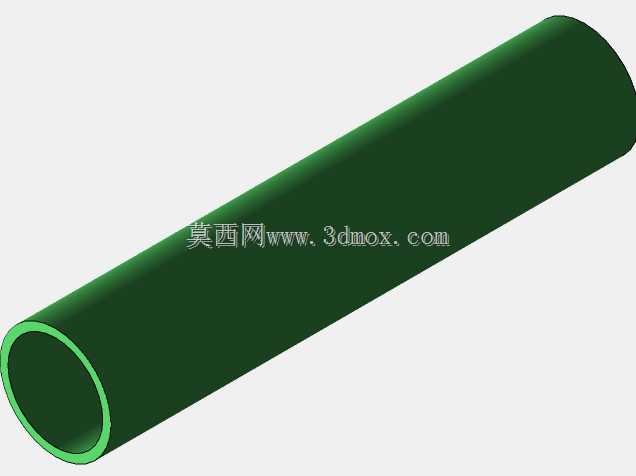

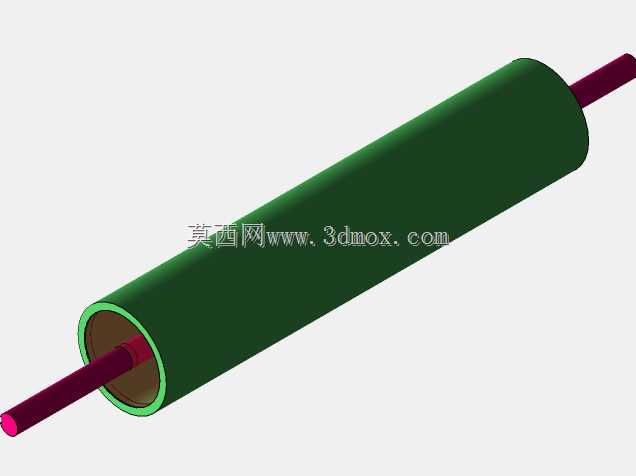

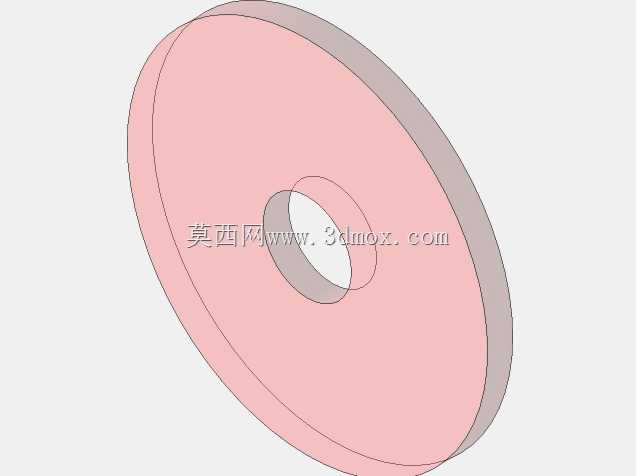

　　在散料、包装件连续输送的生产场景里，这类带轴的皮带轮是带式输送机、辊道输送线的核心传动承载部件，区别于普通传动皮带轮仅传递扭矩的功能，该结构将滚筒本体与穿装心轴整合为一体，既承担皮带传动的扭矩输入，也直接作为承载辊面支撑输送皮带及上部物料，在轻工包装线、电商仓储分拣线、小型电子配件组装线、食品加工输送段都有广泛适配性。从结构设计逻辑来看，滚筒主体采用空心筒体结构，在保证辊面圆柱度、整体刚性的前提下尽可能降低自重，减少转动惯量带来的启动负载，避免驱动电机选型冗余；筒体两端做了内凹止口设计，既可以适配端盖的压装定位，也能对内部轴承形成轴向限位，心轴贯穿筒体中心，两端伸出段作为安装基准，直接卡装在输送线架体的安装卡槽内，

　　无需额外设计复杂的轴承座连接结构，能大幅缩短现场安装调试的周期。辊面做了光滑圆柱面处理，没有额外开设防滑槽或包胶层，适配平皮带的摩擦传动需求，针对干燥环境下的纸箱、塑料周转箱、轻质工装板输送场景，光滑辊面既能保证足够的摩擦传动力，也不会因辊面纹路卡滞皮带碎屑、物料残渣，降低日常运维的清理频次。从安装边界来看，心轴伸出筒体两端的长度统一，架体安装时只需保证两侧卡槽的同轴度公差在0.1mm以内，就能避免滚筒转动时出现径向跳动，防止皮带跑偏；筒体的外径尺寸匹配常规轻型输送线的皮带弯曲半径要求，不会因辊径过小导致皮带反复弯折出现早期疲劳开裂，心轴的直径经过抗扭、抗弯校核，在承受额定均布载荷时，轴的最大扰度控制在辊长的1/1000以内，

　　保证转动过程平稳无抖动。设计过程中优先考虑了部件的互换性，心轴与筒体的配合采用基孔制间隙配合，两端的轴承安装位尺寸符合通用轻型输送配件的标准规格，后期维护时可直接替换同规格的标准轴承、心轴，无需整体更换滚筒总成，能有效降低产线的运维备件成本。在实际工况适配中，该结构可根据输送线的输送速度、负载大小调整筒体壁厚与心轴材质，针对有轻微腐蚀的作业场景，也可在辊面做镀锌或喷塑处理，不改变整体安装尺寸的前提下提升环境适应性；不同于重型矿用输送机的大型传动滚筒，这类轻型带轴皮带轮更适配长度在10米以内的短距离输送段，单根滚筒的承载范围覆盖10-50kg的均布载荷，能满足大部分轻工、电子、包装行业的轻型输送需求，装配时无需复杂的专用工装，只需将心轴两端卡入架体的U型安装槽，调整好轴向位置后加装轴向定位挡圈即可完成安装，调试过程中只需保证多根平行滚筒的轴线平行度，就能让皮带运行保持居中，不会出现单侧磨损的问题。
