卧式1.25间距线对板连接器全系列

　　这套卧式1.25mm间距线对板连接器覆盖2Pin到16Pin全针位规格，是消费电子、通讯终端、工控板卡内部低压信号互联场景中应用极广的一类板端接插件。在便携检测设备、智能家居主控板、小型通讯模块、车载低压信号采集单元里，这类贴片卧式插座承担着线束与PCB之间的可拆卸连接职能，既方便产线组装时分段测试，也给后期售后维修留出了插拔更换的余量，避免线束直接焊死在板上带来的返修拆焊麻烦。

　　从结构选型逻辑上看，1.25mm这个间距档位本身就是为高密度布板准备的：相比更常见的2.54mm间距排针，它在相同针位数下占用的PCB横向宽度缩减近一半，非常适合板上空间紧张、信号通道数量又多的紧凑型设备。而选择卧式贴装而非直插立式，核心考量是整机的高度边界——很多薄型终端的外壳内部净空不足8mm，立式插座加上线束插头的总高度很容易顶到上壳，卧式SMT结构把插接方向改成平行于板面，整机Z向高度可以压到5mm以内，同时线束从插座侧面水平引出，也不会在外壳内部形成突兀的线束弯折应力点。

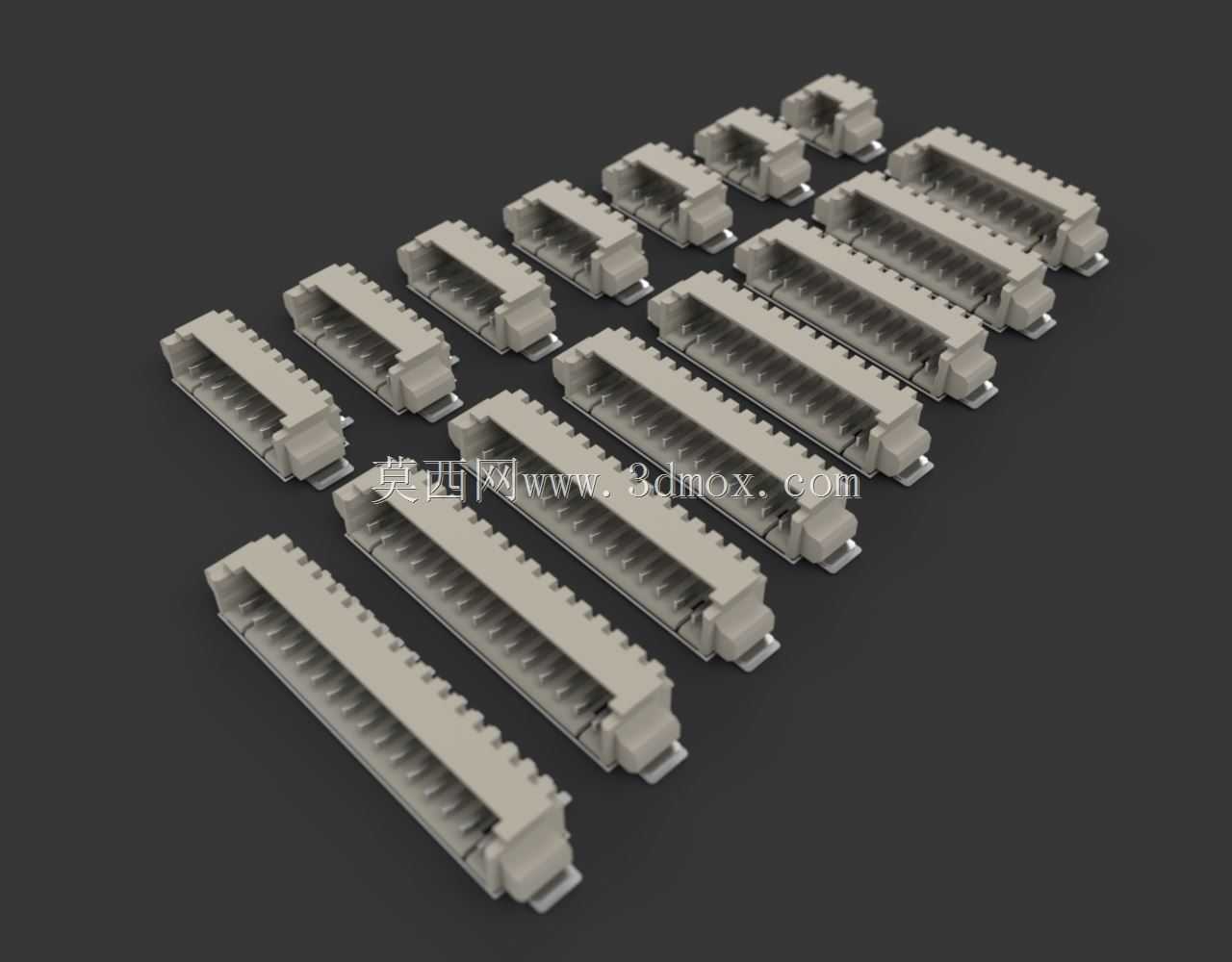

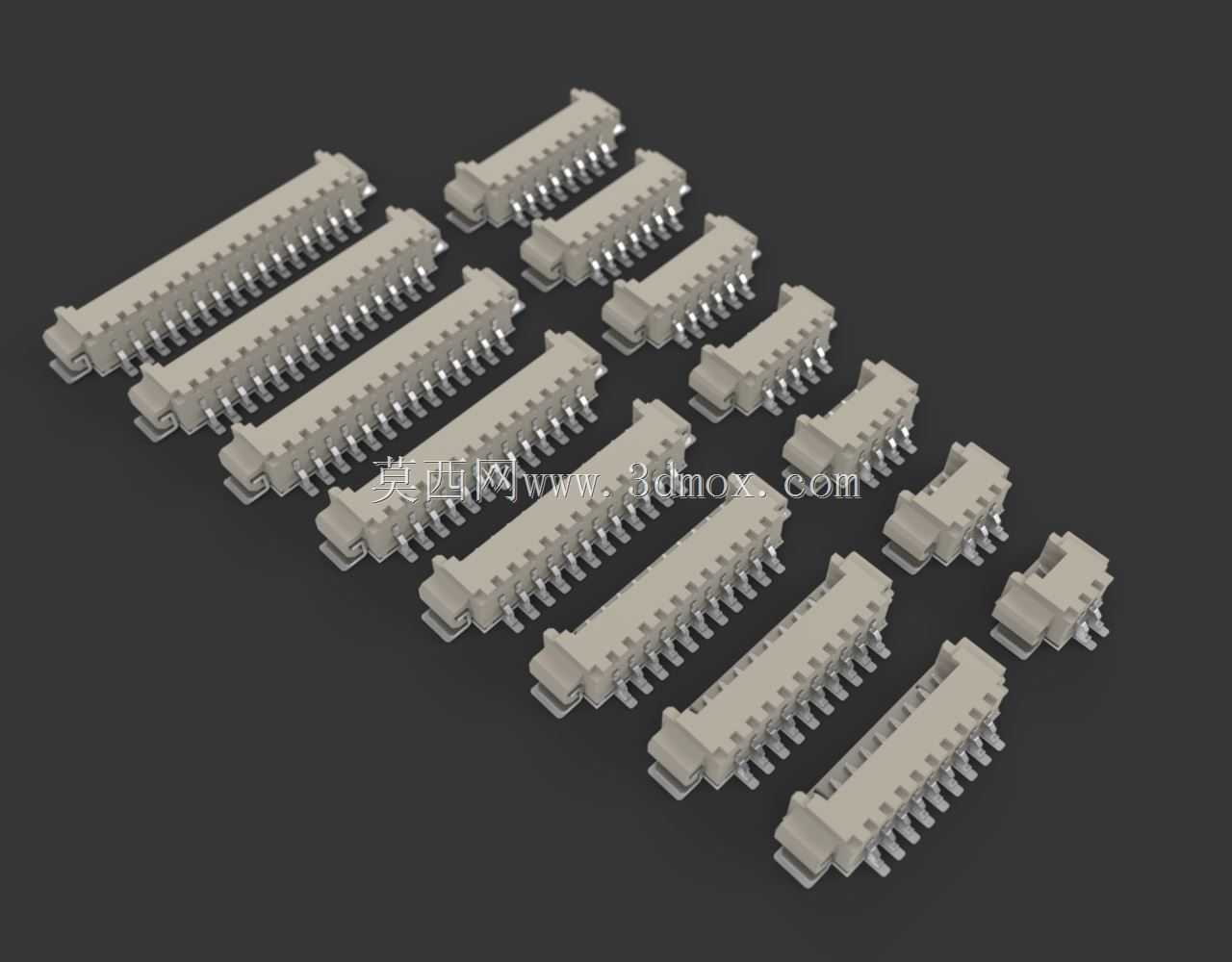

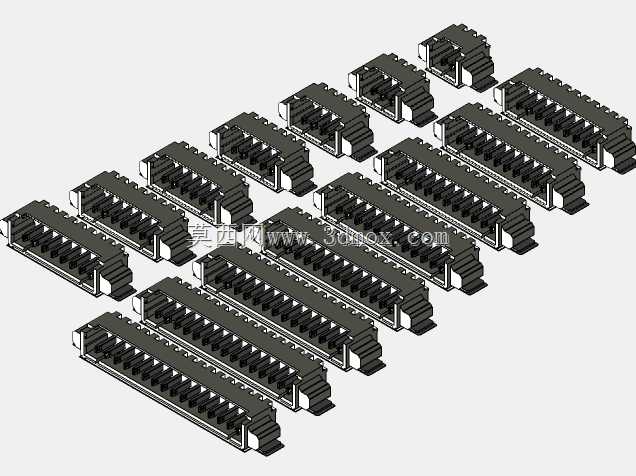

　　整套模型把2Pin一直到16Pin的每一个针位变体都单独建出，每个零件都完整还原了塑胶本体、表面贴装焊盘、本体两侧的固定焊脚以及插接端的防呆导向轮廓。塑胶本体采用耐高温的浅米色绝缘材质，建模时保留了本体顶面的加强筋纹理和侧壁的脱模斜度，这些细节不是装饰：加强筋用来抵消SMT回流焊时的热形变，防止塑胶体在高温炉里发生翘曲导致贴装偏移；侧壁斜度则是注塑成型时必须预留的出模特征，结构工程师在核对模具可行性时一眼就能判断这个件是可以直接开模量产的，而不是只做了外观的概念造型。

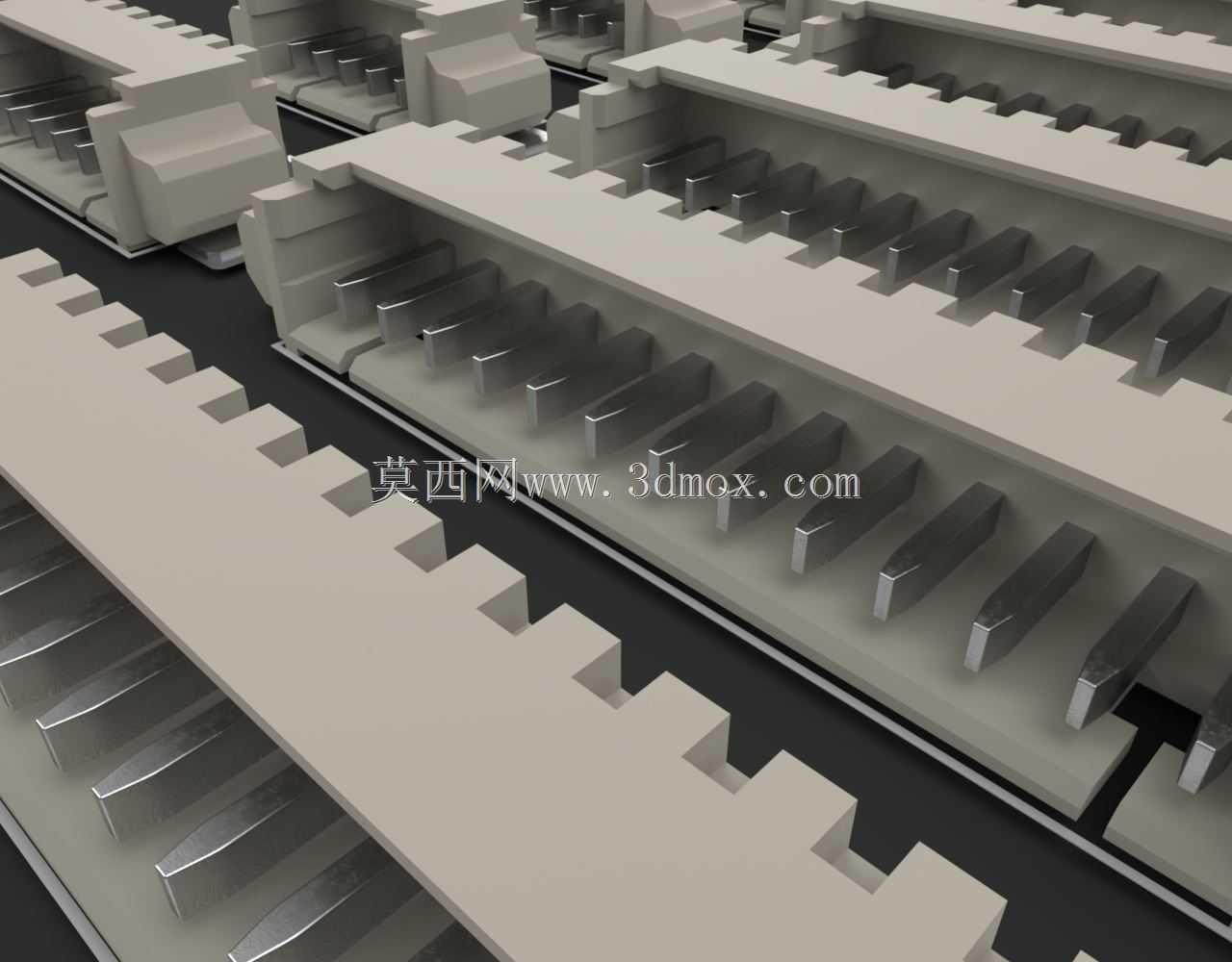

　　焊盘部分的建模严格对应实际SMT钢网开孔逻辑：每个信号针末端的贴装焊片宽度、长度都和针位间距匹配，两侧额外加宽的固定焊脚比信号焊盘大出近一倍，这两个大脚在回流焊后会牢牢扒在PCB的对应焊盘上，承受插拔时的侧向推力——很多新手设计连接器封装时容易忽略这两个固定脚，结果实际使用中反复插拔几次，信号焊盘就被撬起脱落。模型里焊片与塑胶本体的相对位置、焊片伸出本体底部的高度都按真实料件的公差区间还原，导入PCB结构协同检查时，可以直接用来核对外壳上的过孔开口位置、线束出线的折弯半径空间，不会出现建模尺寸和实际料件差出半毫米导致装配干涉的问题。

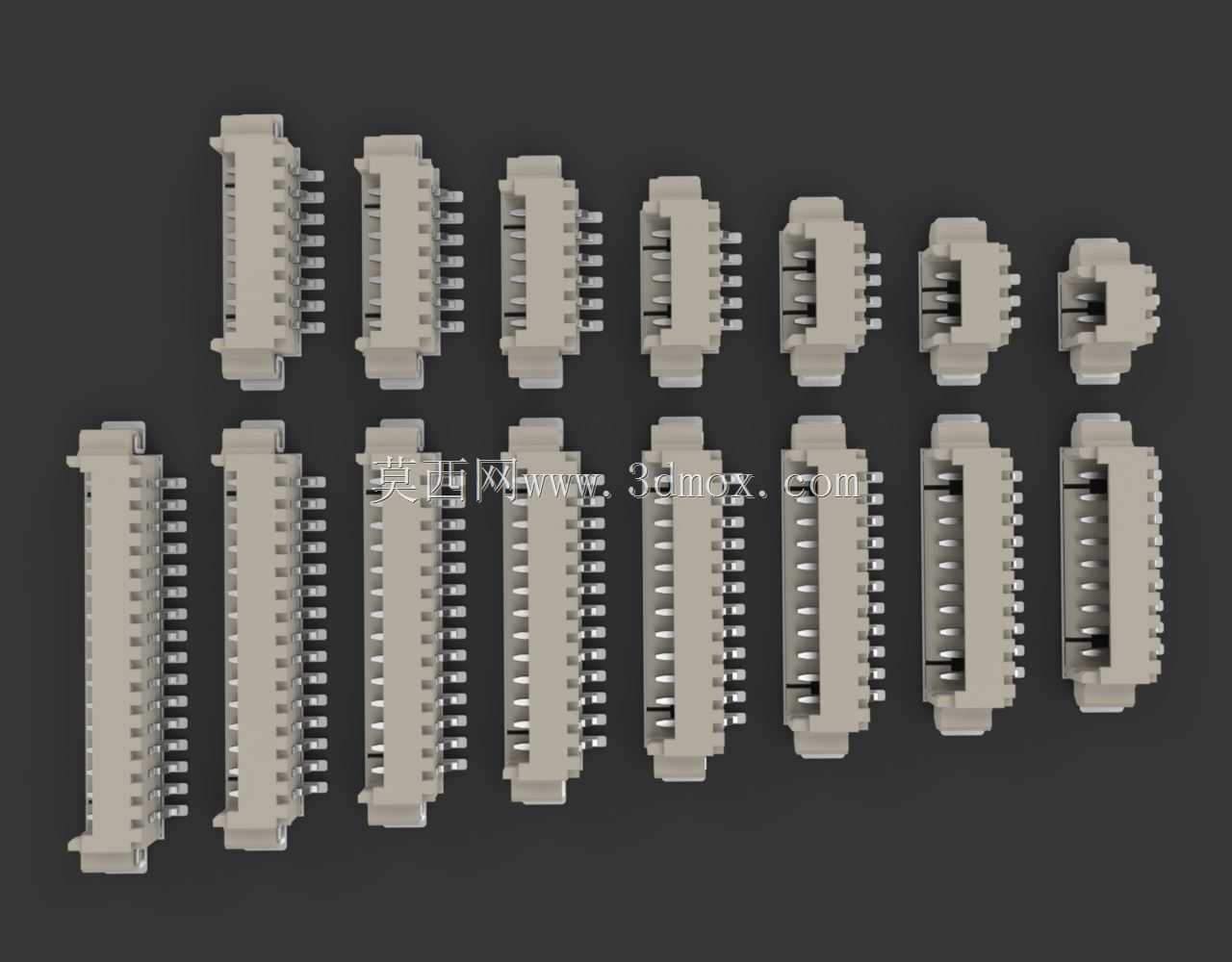

　　插接界面的设计细节也在模型里完整体现：插座本体的插接腔内部做了对应端子的分隔槽，每个槽位独立隔开，避免相邻针脚之间因为金属碎屑、助焊剂残留引发短路；本体入口处做了倒角导向，对应的线束插头插入时不需要精准对位，顺着倒角就能滑入腔体，产线工人盲插也能一次装到位。针位从2Pin到16Pin的长度变化是线性递增的，每增加一个针位，本体总长度就增加1.25mm，安装孔位（两侧固定焊盘）的外间距也同步拉长，结构工程师在选料时可以直接根据自己需要的信号通道数挑对应规格，不用再反复核对不同针位的安装边界：比如2Pin版本本体总长度不到4mm，适合板上接个电源开关、外接传感器引线；16Pin版本总长度大概22mm左右，用来接显示屏排线、外接IO端口线束正好合适。

　　在整机堆叠阶段，这套模型的实用价值体现在干涉检查环节：把对应针位的连接器放到PCB的预设位置后，可以直接模拟线束插头插入后的总占用空间，水平方向上插头会从本体端面再伸出约6mm左右，加上线束本身的折弯半径，结构设计师可以提前在外壳内壁留出对应的走线槽，不会出现外壳合上后压住插头、把连接器从板上撬起来的隐患。另外卧式贴装的重心完全落在PCB板面上，相比立式插件在设备受振动时产生的杠杆力矩，卧式SMT结构的抗振动能力明显更强，在车载模块、便携式手持设备这种会经常移动、受冲击的场景里，焊点开裂的失效概率要低很多。建模时本体底部和PCB板面之间预留了0.1mm左右的间隙，这个细节对应实际生产中焊锡的厚度，不会出现模型贴死板面、实际焊接后被垫高的尺寸偏差。
