360规格水冷铜质散热排结构设计

　　这套三维结构对应的是分体式水冷回路里承担热量最终向外排放的核心换热部件，面向高负载台式工作站、超频游戏主机、小型算力设备以及需要紧凑液冷方案的工业控制机箱使用。在实际装机场景中，它串联在水泵、CPU冷头、显卡冷头之后，管路内携带芯片废热的冷却液进入冷排内部流道，热量通过铜质管壁传导到密集鳍片，再由外侧安装的高静压风扇强制对流带走，完成整个液冷循环的散热闭环。

　　从结构设计思路来看，该冷排采用中等密度鳍片排布，并没有一味追求过高的鳍片密度。鳍片过密会显著提高风阻，普通低转速风扇难以穿透，实际风量衰减后换热能力反而下降；而密度过低则单位体积换热面积不足，无法压住高发热硬件。中等密度方案在风阻和换热面积之间取得平衡，尤其适配120mm规格高静压风扇，在低转速静音运行和高转速强散热工况下都能保持稳定的热交换效率，不会出现低风量时热量堵在鳍片内部无法排出的问题。

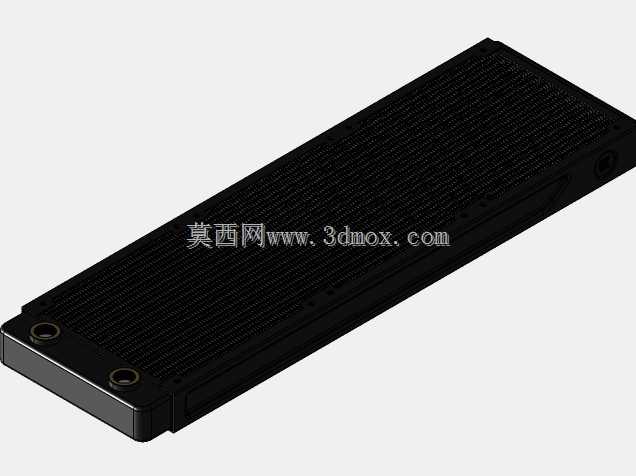

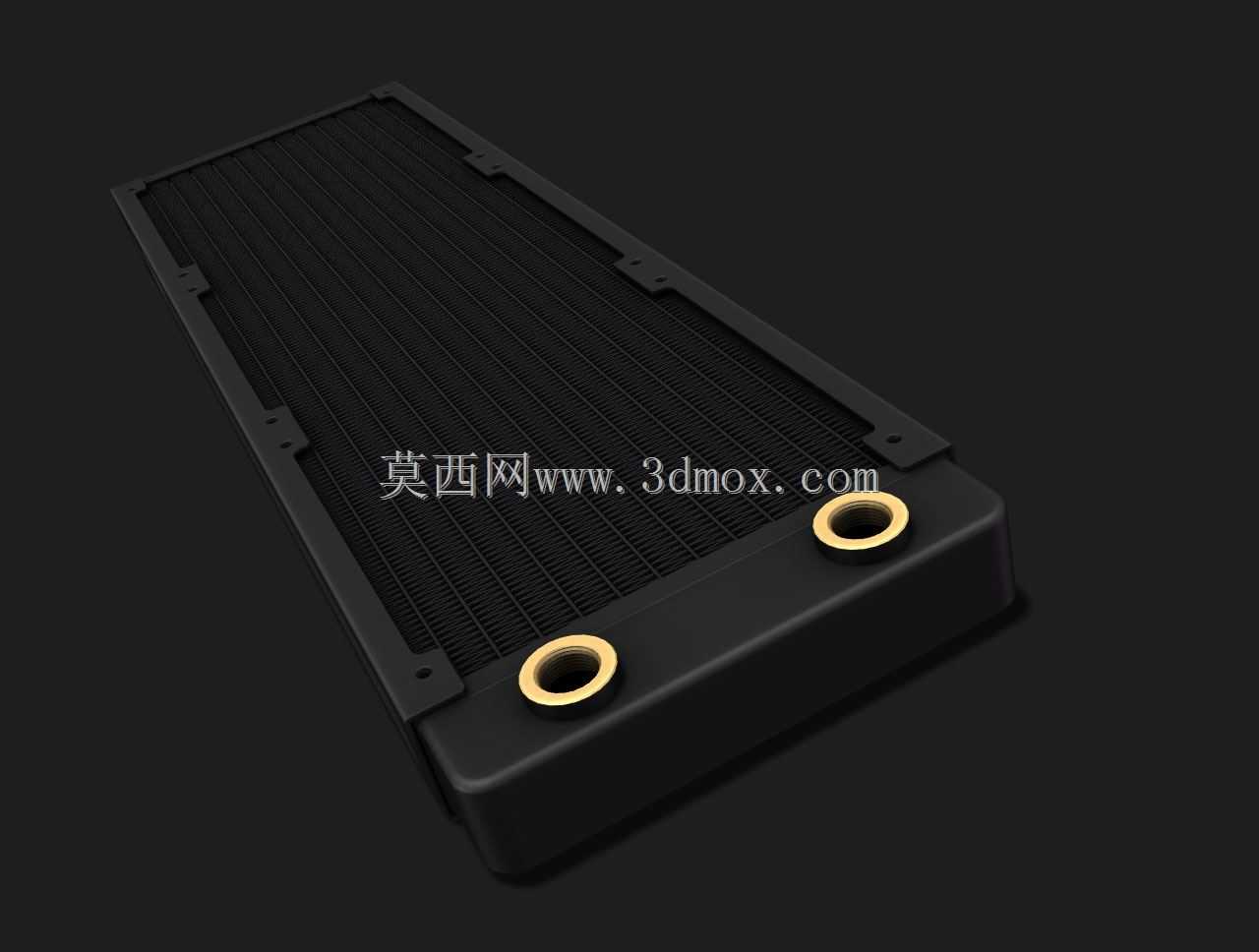

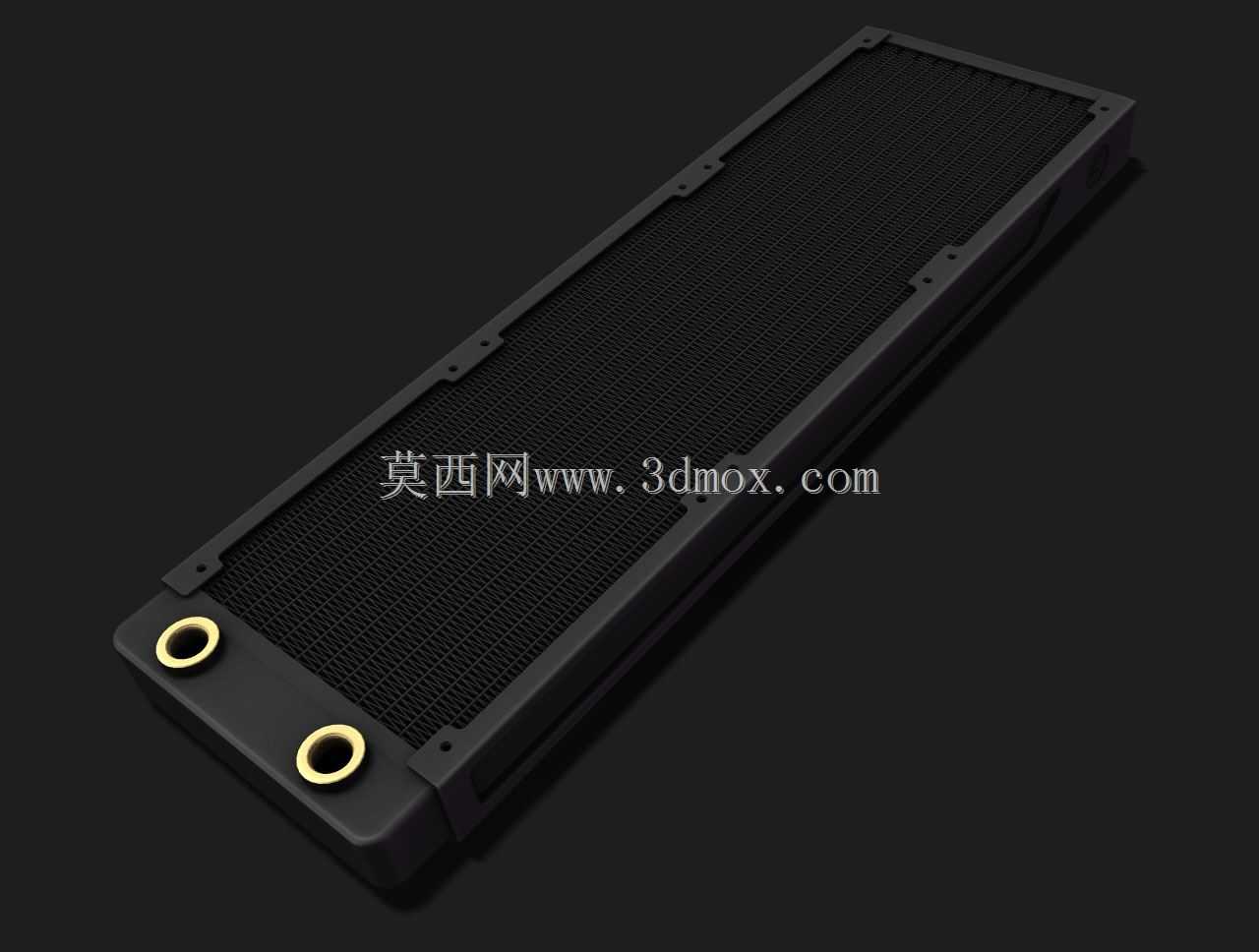

　　外形与安装边界围绕360规格风扇位展开，主体为长条形薄型箱体结构，长度方向对应三把120mm风扇并排安装的孔位间距，宽度与单把120mm风扇外框匹配，厚度控制在机箱冷排安装位常见的兼容范围内。结构建模时需要重点核对风扇安装孔的位置度、冷排整体厚度与机箱安装空间的干涉关系，以及冷排侧面水管接头的突出尺寸——接头采用带金色环饰的标准水冷螺纹接口，位于冷排同一端的侧边，建模和装机时都要预留水管弯折半径，避免接头与机箱边缘、风扇线束或者主板散热装甲发生磕碰。

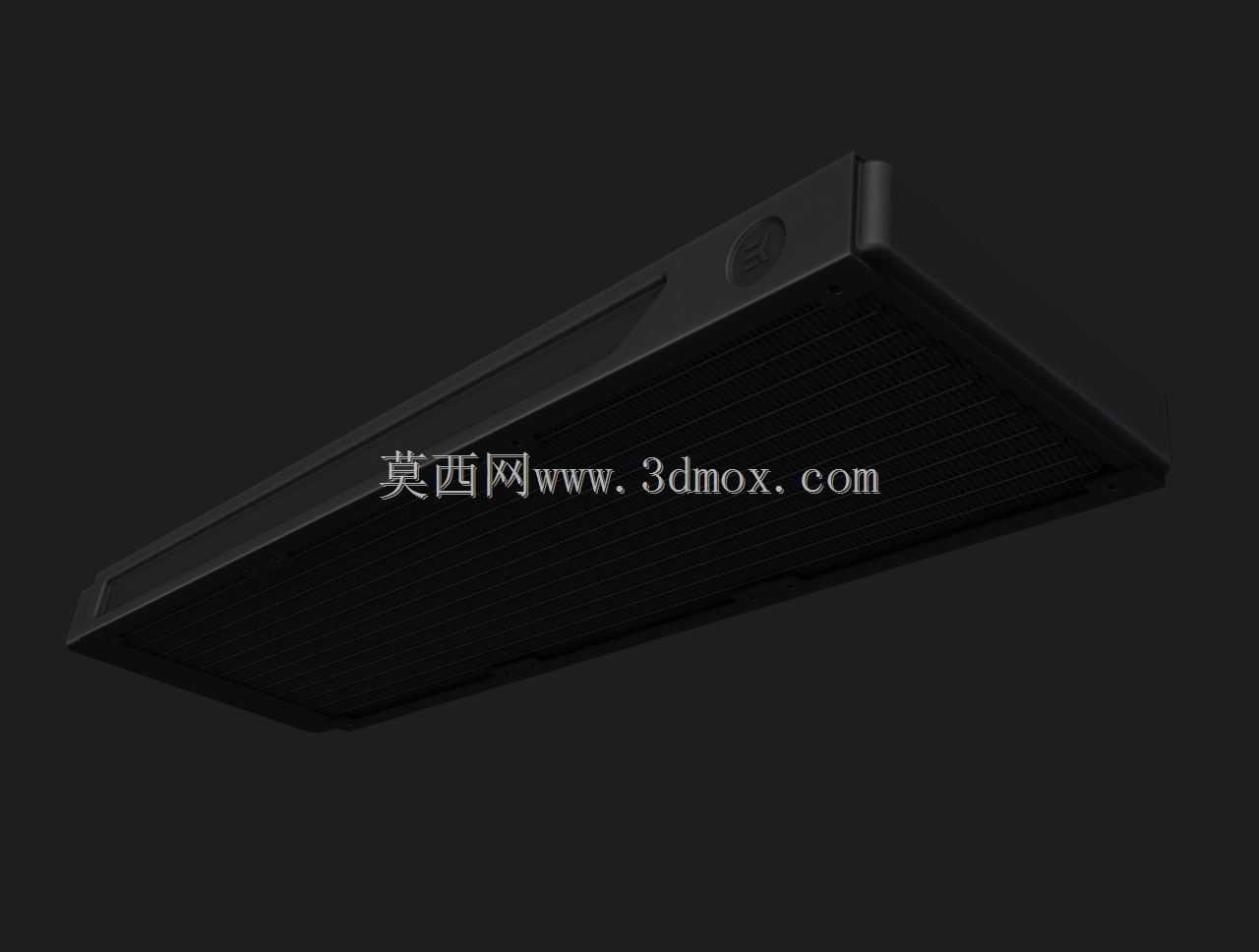

　　冷排外框为刚性支撑结构，既承担内部鳍片与流道的封装固定，也提供风扇和机箱的安装基准。外框上预留的安装孔需要同时兼容风扇正向吹风和反向抽风两种布置方式，孔位公差要保证三把风扇并排锁紧后不会出现框体变形、鳍片受压倒伏的情况。内部流道设计保证冷却液从一个接口进入后能够均匀分配到整个换热面，避免出现局部流道流量过低、散热面利用不均的死区，让整段鳍片都参与热交换。

　　在工程选型和三维校核中，这类冷排不能只看标称散热能力，还要结合整机内部风道判断。若机箱为前进风后出风布局，冷排通常布置在顶部或前部作为排风或进风换热端，建模时需要把风扇厚度、冷排厚度、螺丝锁付长度以及水管接头空间一并装配校验，防止出现冷排能装进机箱但接头无法接水管、或者风扇与内存高马甲冲突的问题。对于多冷头串联的大发热量回路，还要核算冷排内部流道的压损，保证水泵扬程足以推动冷却液顺畅通过，避免流量不足导致换热效率大幅下降。

　　鳍片与铜质流道的结合结构也决定了长期使用的可靠性，紧密结合能够降低接触热阻，让冷却液的热量快速传导到鳍片表面；外框的防腐和密封结构则防止长期使用中出现渗漏风险。整体结构在三维模型中完整还原了外框轮廓、安装孔位、鳍片区域以及侧部水嘴接口，可直接用于机箱布局干涉检查、水冷管路走向规划和风扇安装方案验证，帮助结构设计人员在样机加工前就确认散热部件的装配边界与空间兼容性。
