SOD723贴片二极管电子元器件结构

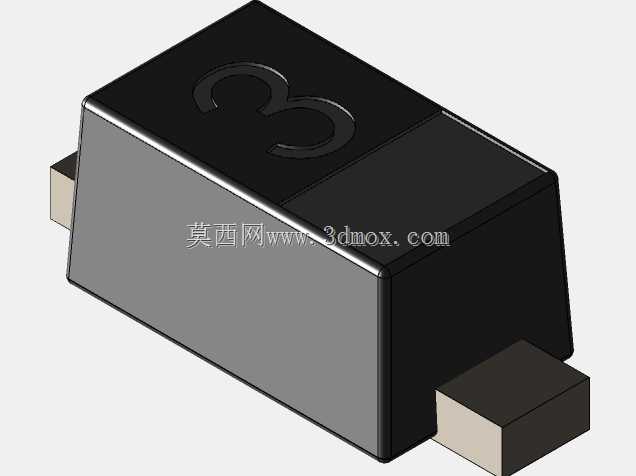

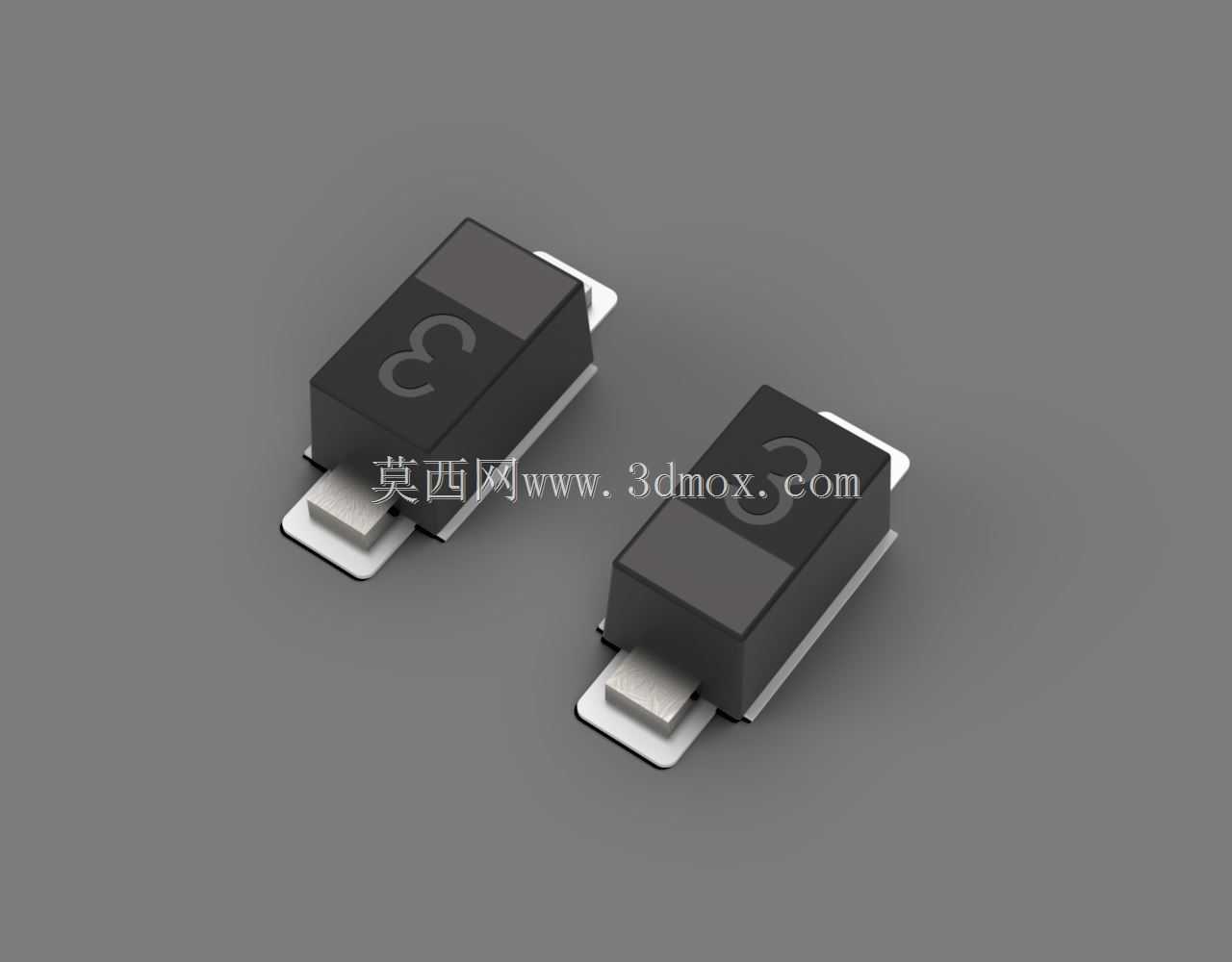

　　在消费电子、通信终端、工业控制板卡以及高密度电源模块的PCB布局工作中，小封装表贴分立器件的三维占位往往直接决定整板可制造性与后期返修空间。SOD723属于薄型小外形二极管封装，常见于信号整流、ESD防护、低压续流、电源反接保护以及高频开关回路，器件本体采用黑色塑封主体包裹半导体芯片，两端延伸出可焊金属端子，端子经过弯折形成贴装翼边，焊接后与PCB焊盘形成可靠的冶金结合。做整机结构堆叠时，工程师最先关注的不是器件电气参数本身，而是它在板面上的真实高度、端子外伸尺寸以及相邻器件之间的安全间隙。该封装本体长宽比例紧凑，塑封顶面带有极性标识圆点或色带，三维建模时需要把标识区域的轻微色差与顶面倒角还原出来，避免在产品渲染、

　　装配干涉检查时出现器件方向误判。两端金属端子并非简单平板结构，靠近塑封位置存在向上承托的弯折段，外侧贴装面保持水平，底部与PCB表面之间保留极小的 stand-off 间隙，这个间隙在回流焊过程中允许焊锡爬升并形成润湿圆角，建模时如果把端子底面完全贴合到板面，后续导出的工程图就会误导焊盘设计与钢网开口。从板级应用看，SOD723常布置在电源入口、接口防护链路以及MCU周边信号通道，靠近连接器放置时可把浪涌能量在进入核心芯片前泄放，靠近DC-DC回路布置时则承担续流或整流作用。由于器件高度很低，在便携式设备中可以贴放在屏蔽罩下方，也可以布置在结构件筋位避让槽附近，但结构设计人员必须核对塑封本体到金属屏蔽罩的绝缘距离，

　　不能只按二维封装库的外框判断。三维模型把塑封本体的侧面拔模斜度、端部端子厚度、端子圆角以及顶面标识凸感都做了还原，装配检查时可以直接用于干涉预览：当板卡上方存在压合泡棉、金属中框或者散热石墨片时，设计者能够快速判断器件最高点是否会顶到结构件，端子边缘是否与邻近阻容件的焊盘发生间距冲突。建模过程中，塑封体采用带小圆角的长方体特征，端部端子通过钣金式折弯思路构建，先绘制端子展开轮廓，再按实际冲压弯折路径生成贴装面、过渡圆弧和嵌入塑封的内部段；极性标识放在顶面靠近阴极一侧，符合装配车间目视核对和AOI检测的识别习惯。焊盘匹配方面，SOD723对应的PCB焊盘不宜过度外扩，端子外侧焊盘伸出量要兼顾焊点润湿与器件移位容忍度，

　　两个焊盘之间的阻焊桥必须保留，防止回流过程中焊锡连通造成短路。在进行板卡热设计时，该类小封装二极管的散热主要依靠两端端子向铜箔传导，三维模型可辅助确认端子与铜皮覆盖区域的对应关系，结构工程师在做器件高度检查时，也能把它和周边0402、0603阻容以及SOT系列三极管统一纳入干涉校验集合。对于自动化贴装产线，吸嘴取料面为塑封顶面，顶面平整区域的尺寸决定吸嘴规格选择，模型中还原的顶面边界可用于贴装程序仿真，避免吸嘴压到端子边缘造成立件或偏移。返修工位关注器件周围的热风枪操作空间，三维布局时若在二极管两侧紧贴高大电感或电解电容，热风回流会被遮挡，拆件效率明显下降，因此在概念阶段就应通过模型预留操作间隙。整体来看，这类表贴二极管的三维结构并不复杂，但细节尺寸直接影响焊盘设计、装配干涉、AOI识别和产线贴片良率，准确还原塑封本体、弯折端子、极性标识与安装间隙，才能为通信类电子产品和工业控制板卡的结构设计提供可靠的空间校验依据。
