SATA15P贴片式A型电源连接器结构

　　在消费电子、工业工控主板、存储设备阵列以及小型化电源模组的硬件开发环节，板端供电接口的选型往往直接决定整机组装的良率与长期运行可靠性，SATA 15P SMT TypeA 这类贴片式电源连接器，正是面向表面贴装量产工艺打造的板端供电连接件，日常在机械硬盘供电、固态硬盘转接板、工控存储背板、桌面存储扩展坞、内置电源分配板中大量使用，区别于传统穿孔焊接的连接器，全贴片引脚设计可以和PCB板上其余阻容、芯片元件一同经过回流焊完成焊接，无需单独安排波峰焊工序或者人工补焊，大幅适配高密度SMT自动化产线的加工节奏。

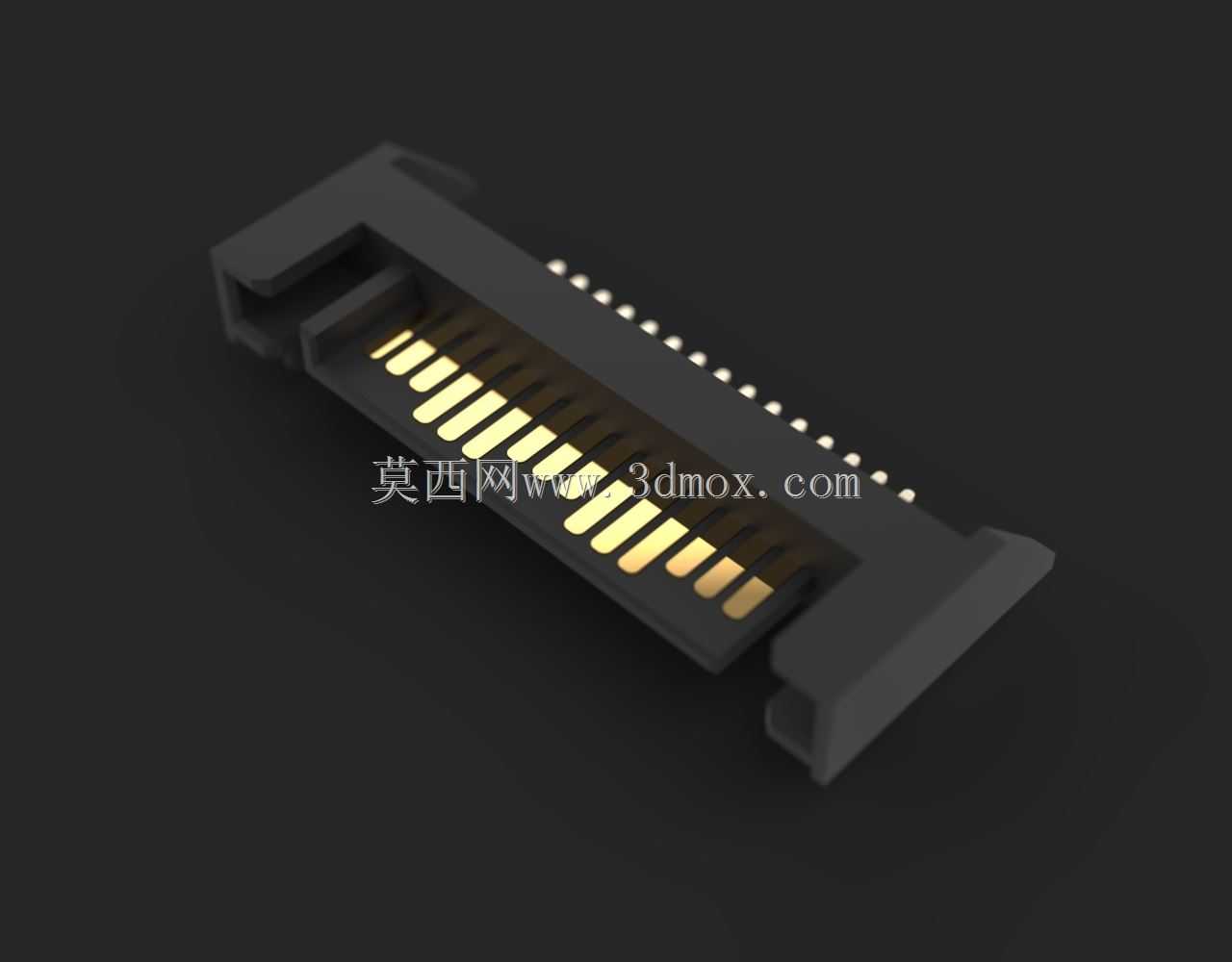

　　从实际功能来看，这款连接器承担的是直流电源从主机电源侧到存储设备端的传输任务，15个触点按照SATA电源接口规范排布，内部包含3.3V、5V、12V多组供电引脚以及对应接地引脚，每组电源触点都搭配多根并联接地针，既能够承载硬盘启动瞬间的峰值电流，也能通过多触点并联降低接触电阻，减少大电流传输下的温升，避免长期运行出现触点过热、供电压降过大的问题。接口本体采用TypeA标准SATA电源公座轮廓，对接端的防反插轮廓做了不对称导向设计，产线装配或者用户手动插接线缆时，反向状态下无法顺利插入，从机械结构层面杜绝反插损坏针脚、接反供电烧毁存储设备的风险。

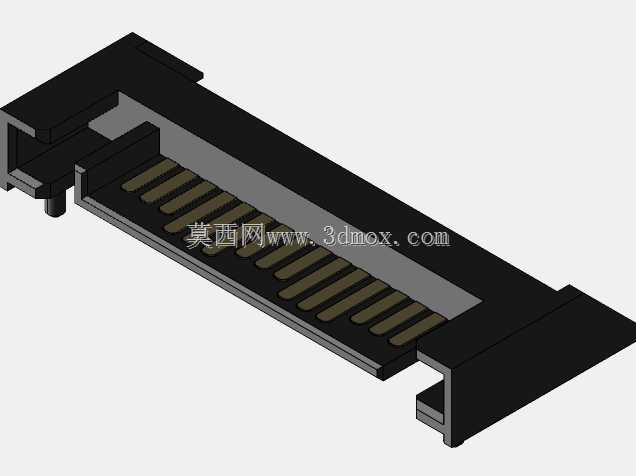

　　建模过程中首先要还原的就是塑胶本体的安装边界，连接器整体为卧式贴装布局，对接方向平行于PCB板面，塑胶主体两侧延伸出贴片固定耳，固定耳底部的焊盘和PCB对应位置焊接之后，能够承担线缆插拔时的侧向推力，避免反复插拔之后整个连接器从板面掀起。塑胶主体的对接腔内部做了多层限位台阶，线缆插头插入时会先经过入口处的大导向倒角，顺着腔体内的导轨滑入到位，最终插头端部的卡扣和连接器本体的卡位结构配合，插入到位后会有清晰的段落触感，使用过程中不会因为设备振动、搬运拉扯出现松脱断电。

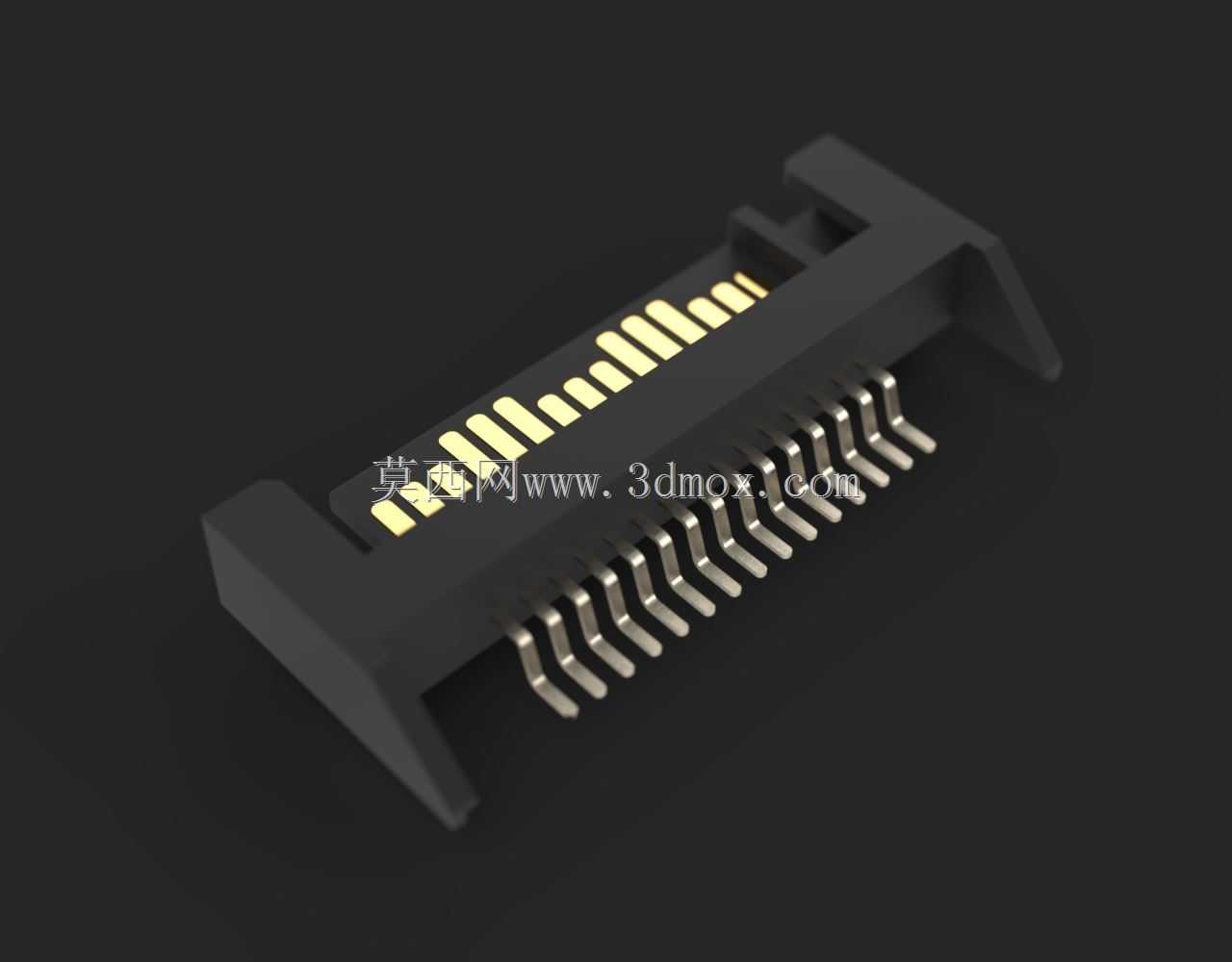

　　导电端子的排布是整个结构设计的核心，15根金属端子全部采用表面贴装弯脚结构，端子从塑胶本体内部伸出后向下弯折，末端的贴装焊脚平整落在PCB焊盘区域，焊脚之间的间距严格遵循SATA接口的引脚定义间距，相邻焊脚之间预留足够的阻焊桥宽度，回流焊过程中不会出现连锡短路。端子接触区域采用镀金接触片设计，接触端向上翘起形成弹性悬臂，当线缆插头插入时，弹性触点被压下产生恒定正向接触压力，保证接触面紧密贴合，即便设备存在轻微振动、环境温度变化带来塑胶件微小形变，触点也不会出现瞬断。建模时需要特别注意弹性端子的悬臂长度与翘起高度，悬臂过长会导致接触压力不足、插拔寿命下降，悬臂过短则会让插拔力过大，用户插接线缆时手感生硬，甚至长期挤压导致塑胶腔体变形。

　　外形尺寸方面，这款连接器的整体高度控制在低矮贴装元件的尺寸区间，适配机箱内部狭窄的走线空间，不会和上方的硬盘支架、散热构件产生干涉；连接器沿引脚排布方向的总长度匹配15Pin标准SATA电源接口的规范宽度，两端的固定焊脚向外小幅延伸，在PCB封装绘制时，固定耳的焊盘尺寸要略大于端子信号焊盘，提升焊接后的结构附着力。对接端口的上下轮廓预留了足够的插拔操作空间，布局PCB时连接器前方不能布置过高的元件，避免线缆插头无法完全插合。

　　从产线适配角度考量，全贴片结构的连接器包装采用编带封装，可以直接搭载在高速贴片机的供料器上，吸嘴拾取连接器顶部平整平面完成精准贴装，连接器本体的顶面做了平整吸附区域，没有凸起结构影响吸嘴真空吸附。回流焊过程中塑胶本体选用耐高温LCP材质，能够承受无铅回流焊的峰值温度，不会出现本体起泡、变形、端子移位的问题。结构设计时塑胶本体的底部和PCB板面之间预留了细微的排气间隙，焊接过程中焊膏挥发的气体可以顺利排出，避免端子焊盘位置出现气孔、虚焊。

　　在设备整机结构校核阶段，工程师需要同步核对连接器和周边结构件的间隙：当硬盘通过支架固定在机箱内时，SATA供电线缆的弯折半径要满足线材规范，连接器的位置不能过于靠近机箱侧壁，预留出手指插拔或者工装操作的空间；多块硬盘并排布置的存储背板上，相邻连接器的中心间距要兼顾线缆插头的外形宽度，避免插上线缆之后相邻插头互相干涉。这款连接器的三维模型完整还原了塑胶本体轮廓、弹性接触端子、两侧固定焊脚以及对接腔体内部的导向结构，结构工程师在PCB叠板设计、机箱结构干涉检查、自动插件工艺校核时，可以直接调用模型完成装配验证，提前发现安装位置冲突、插拔空间不足、焊盘封装不匹配等前期设计问题，减少后期打样改版的次数。
