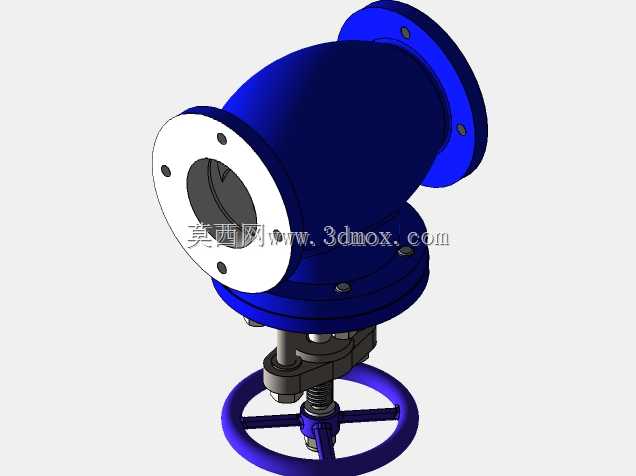

法兰连接直通式工业截止阀结构

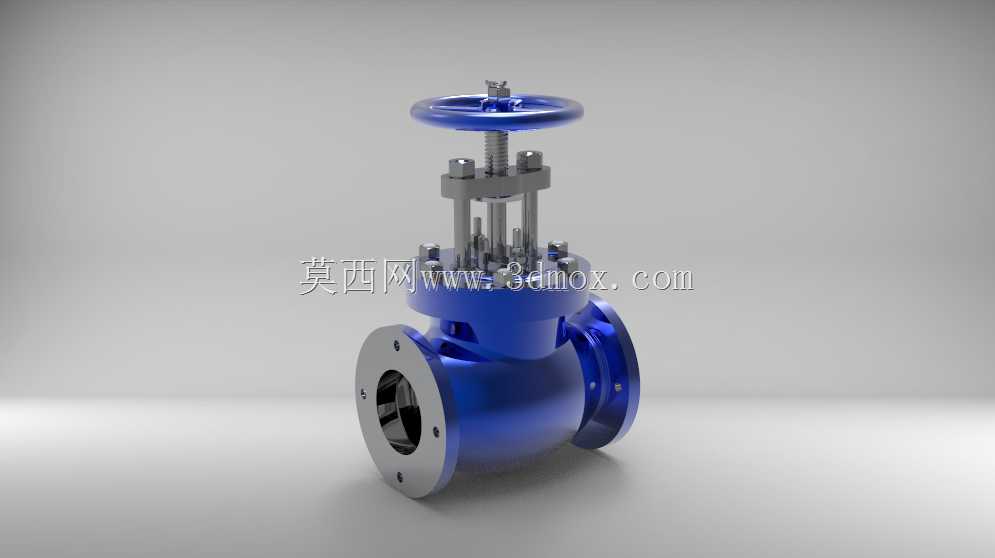

　　该截止阀模型以工业管路中常见的直通式截断结构为核心，阀体采用两侧法兰连接形式，适用于蒸汽、水、油品及部分中性介质输送系统中的启闭控制。与球阀、蝶阀等快速切断元件相比，截止阀依靠阀瓣沿阀座中心线方向升降实现密封，启闭过程中密封面之间摩擦较小，配合金属密封面后可在较高温度和较严苛工况下保持稳定工作状态。模型完整呈现了阀体、阀盖、阀杆、阀瓣、阀座、手轮、填料压盖、连接螺栓及支架等关键零件，能够用于管路布置校核、阀门结构学习、装配关系分析以及设备选型阶段的空间干涉检查。

　　从实际布置角度看，阀门两侧法兰是安装边界中最需要优先确认的部分。法兰端面决定管道对接位置，法兰外径、螺栓孔分布圆、孔径及孔数会直接影响配对管法兰、垫片和紧固件的选择。建模时应保证两端法兰同轴，流道中心线与管道中心线保持一致，避免在装配后出现偏心载荷。阀体下部为直通流道，介质从一侧法兰进入，经过阀座与阀瓣形成的节流区域后从另一侧流出；阀腔内部需要保留足够的流通截面，同时在阀瓣关闭位置形成可靠密封线。对于工程布置而言，除法兰端面间距外，还应关注阀体底部到管道中心线的高度、手轮最高点到流道中心线的高度，以及手轮旋转所需的外围操作空间。

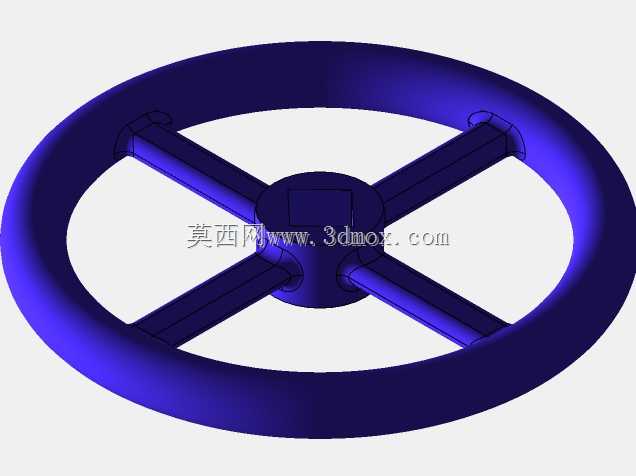

　　手轮位于阀门顶部，是人工操作的直接界面。模型中手轮采用圆盘式结构，通过轮缘施加扭矩，带动阀杆旋转并转化为阀瓣的直线升降。阀杆上部设置梯形螺纹传动区域，中下部穿过阀盖和填料腔，底端与阀瓣形成动作连接。梯形螺纹具备较好的承载能力和对中性能，适合截止阀这种需要较大轴向关闭力的场合。设计阀杆时，需要同时考虑拉伸强度、屈曲稳定性以及螺纹副的耐磨性；阀杆行程则由阀瓣从全开位置到完全贴合阀座的距离决定，行程过短会导致关闭不严，行程过长则可能造成阀瓣与内腔结构干涉。

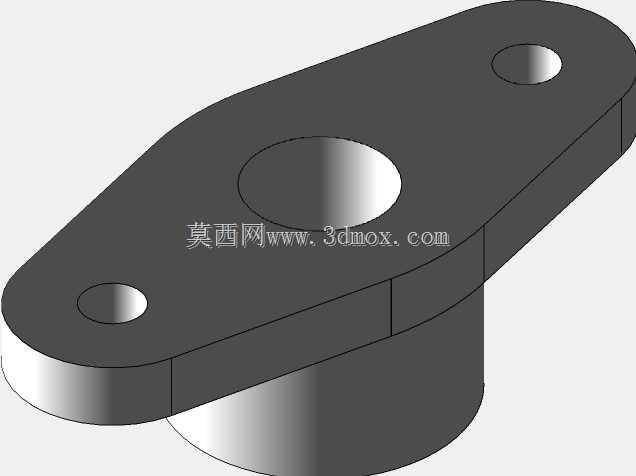

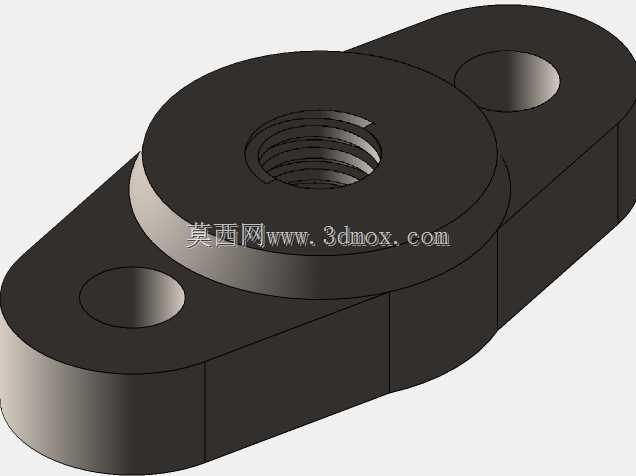

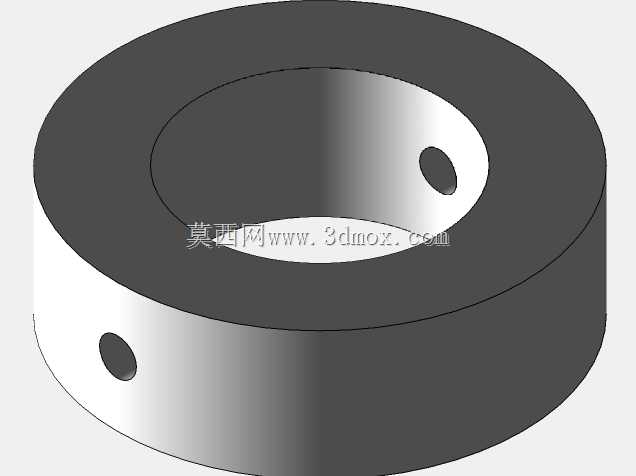

　　阀盖承担承压、导向和密封填料容纳等多重功能。它通过螺栓与阀体连接，中间形成阀杆穿过的腔室；填料置于填料函内，由压盖压紧，在阀杆往复旋转和升降动作时阻止介质沿杆部外漏。模型中支架位于手轮与阀盖之间，既为阀杆螺纹段提供支撑，也让操作人员能够观察阀杆露出高度，从而判断阀门开度。现场使用中，阀杆露出长度常作为启闭状态的辅助判断依据：露出较多时阀瓣上升，通道趋于全开；露出较短时阀瓣下降，通道趋于关闭。

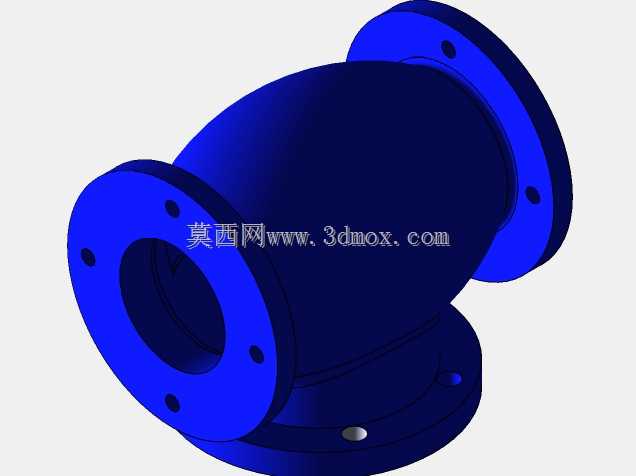

　　阀体外形采用铸造阀门常见的圆滑过渡腔体，壁厚在法兰颈部、阀座周围和中法兰连接区域适当加强。此类结构不是单纯为了外观饱满，而是为了降低压力边界上的应力集中，使铸件在凝固和承压过程中减少薄弱截面。两侧法兰与阀体之间的颈部过渡需要避免突变尖角，内腔流道在转向和扩径处也应尽量平顺，以减少湍流和局部冲刷。蓝色外观区域可理解为阀体外部防护涂漆层，银灰色部分对应法兰密封面、阀杆、紧固件及手轮等金属加工或裸露部件，这种色彩区分有助于在三维评审中快速识别零件层级。

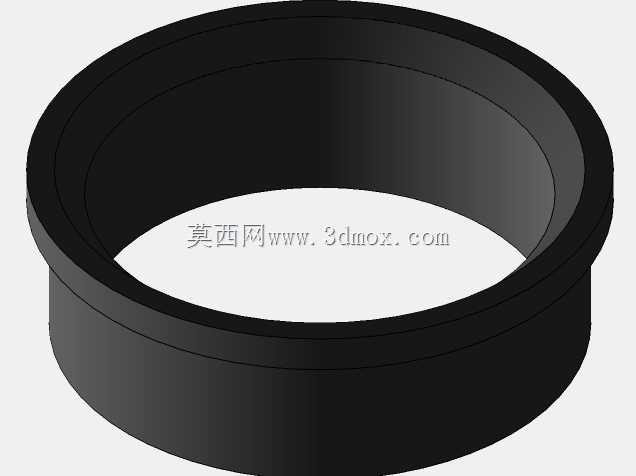

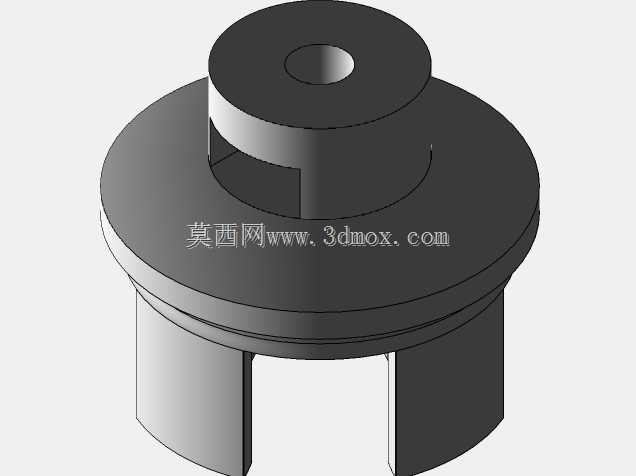

　　密封设计是截止阀功能实现的重点。阀座密封面通常嵌入或堆焊在阀体流道中央，阀瓣下端加工成与阀座匹配的锥面或平面。关闭时，手轮输入的扭矩经螺纹副转化为轴向压紧力，使阀瓣密封面紧贴阀座，形成环形密封带。与靠球面旋转封堵的球阀不同，截止阀全开时阀瓣仍位于阀腔上方，流道存在一定转向和阻力，因此它更强调截断可靠性和调节能力，而不是最低流阻。若用于频繁节流，应关注阀瓣和阀座密封面在高速介质冲刷下的磨损；若主要用于切断，则操作时应遵循全开或全关的使用方式，避免长期处于小开度振动状态。

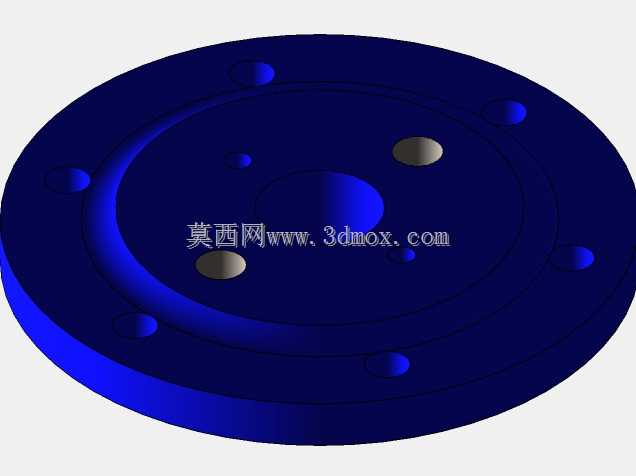

　　安装维护方面，中法兰连接使阀盖、阀杆和阀瓣组件能够从阀体上方整体拆出，便于检修密封面、更换填料和检查螺纹副。三维建模时需要保证中法兰螺栓分布与阀体、阀盖孔位一致，压盖螺栓的行程和压紧空间也要留出余量。管道布置时，阀门上方不应紧贴楼板、梁架或其他设备，应保留手轮操作和阀盖拆卸所需的垂直空间；两侧法兰外侧还需预留垫片放入、螺栓穿装和扳手转动的位置。对于水平管段，该类阀门通常使阀杆竖直向上布置；若空间受限需要倾斜安装，应确认填料函处不会积存污物，手轮操作方向也不能与维护通道冲突。

　　在设备选型和结构复核中，可利用该模型检查阀门与泵、换热器、容器接口及管架之间的相对位置，核对法兰标高、手轮高度、检修距离和保温层厚度占用。模型对阀门内部启闭件、外部操作件和连接边界均有较清晰表达，适合作为通用机械管路附件设计参考，也可用于装配训练、爆炸视图制作和阀门工作原理演示。
