工业流体输送管路及阀组布线结构

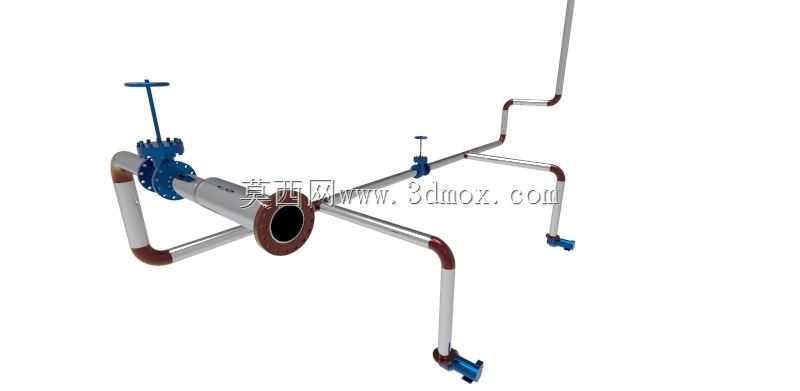

　　这套管路布线结构面向车间工艺管线、小型流体输送试验台以及成套设备内部介质输送场景搭建，整体以硬质金属管道作为主体承载构件，沿设备周边空间完成多走向弯折排布，在有限安装区域内兼顾介质通流、阀组操作与后期检修空间预留。现场布设时，管路并非沿直线简单贯通，而是结合周边机架、操作通道与设备接口位置，采用多段90°弯头衔接，将水平主管路与多根竖向、斜向支管整合为统一组件，主管路中段串联大口径法兰截止阀，支路端点配置小口径手动阀，可分别控制不同支路的通断与流量调节，满足流体分流、截流、工况切换的实际使用需求。

　　从结构设计思路来看，管路走向优先避让操作人员通行区域与设备运动部件，主阀手轮设置在站立操作可及的高度，无需额外登高或俯身即可完成启闭动作；各支路末端的阀门接口朝向统一朝向检修侧，对接外部软管或附属设备时无需反复调整管位。管道弯折处采用标准弯头过渡，避免直角急弯造成的介质流阻骤增，弯头与直管段衔接位置保留足够直管长度，既方便焊接或螺纹装配作业，也能降低管路内部介质紊流带来的振动。法兰连接段布置在主管路核心阀件两侧，拆开法兰即可单独取出阀体检修，不必整段拆除管路，大幅降低现场维护工作量。

　　外形尺寸与安装边界方面，整套组件以水平主管为横向基准，向上下、前后三个方向延伸出支管，最大外轮廓覆盖的横向跨度适配中小型设备机架的安装幅面，竖向抬升的管路最高点低于车间常规设备顶部防护栏高度，不会超出整机运输的外廓边界。管路底部的支撑点位分散布置在长直管段下方，通过管托与机架横梁固定，抵消管路充液后的自重与介质压力产生的挠度；悬空较长的管段中间增设支撑点，避免运行过程中出现管路共振。各阀门的操作手轮外侧预留不小于单手操作的活动空间，扳手转动全程不会与相邻管道、机架杆件发生干涉。

　　功能特性上，管路内部通流截面全程保持平滑过渡，法兰对接面采用密封面结构，装配后可承受常规工业流体的工作压力，无额外突变缩径结构造成的压力损失。不同管径的支管按输送流量需求匹配通径，主通路采用大管径保障主介质流量，支路采用小管径适配分流、取样或排空功能。整套布线将零散的管道、弯头、阀门、法兰整合为模块化组件，出厂前可完成预装配与压力测试，现场安装时只需对接两端主接口与支路终端，无需在现场逐段放样弯管，大幅缩短成套设备的管线装配周期，也便于设计阶段在三维环境中提前校验管路与周边结构的干涉情况，提前规避现场安装时才发现的走位冲突、操作空间不足等问题。
