工业管路带阀法兰连接布线组件

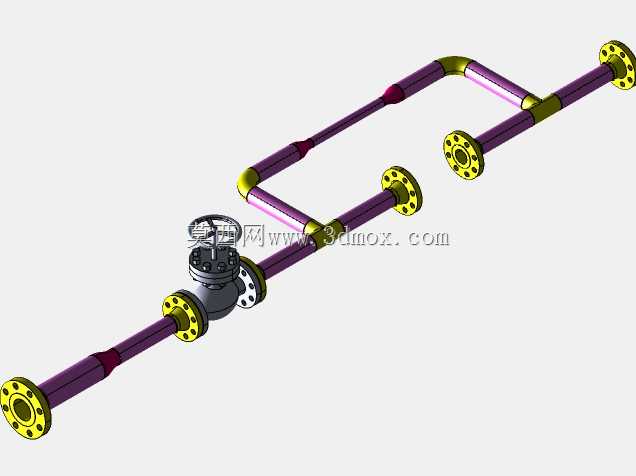

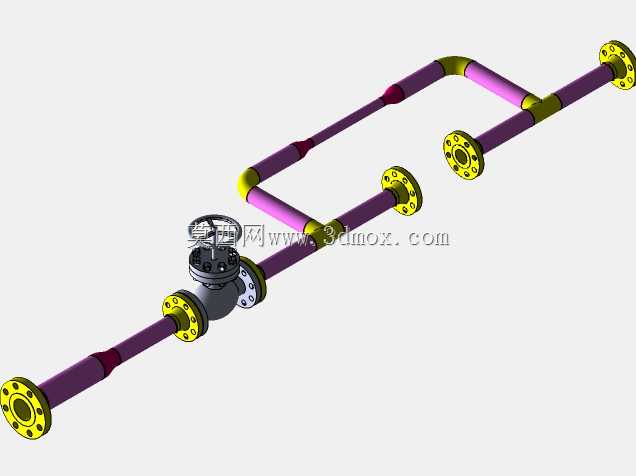

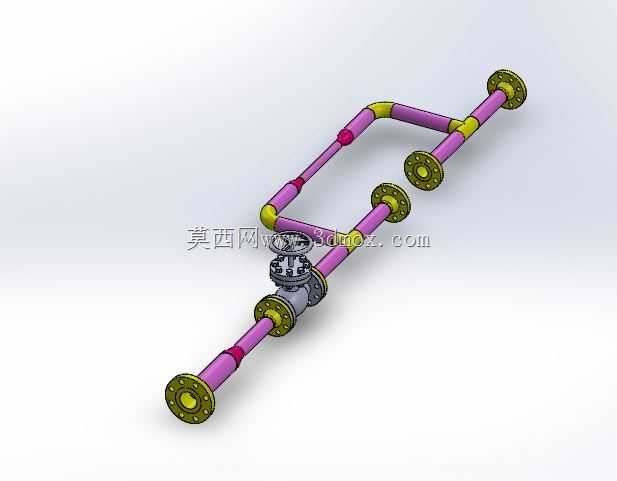

　　这套管路布线结构在化工流体输送、车间工艺管线、水处理成套设备以及中小型动力站的管路排布中十分常见，核心作用是在有限安装空间内完成介质的转向、跨接与通断控制。整套组件以三段平行走向的主管路为主体，通过90度弯头完成空间折返，形成迂回式布线路径，既可以在设备机架内部避让电机、泵体、电控柜等占位部件，也能在长距离输送中通过弯折段补偿管路热胀冷缩产生的微量位移，避免硬连接状态下焊缝或法兰密封面受额外应力出现渗漏。

　　从实际选型落地的角度看，管路两端全部采用标准凸面法兰对接，法兰盘上均匀分布螺栓过孔，现场安装时不需要对管端做现场套丝或焊接坡口加工，只需配对设备接口法兰、加装密封垫片后穿入螺栓按对角顺序紧固即可，大幅缩短现场装配周期，也方便后期运维时整段拆解更换。管路上串联的直通式截止阀布置在靠近下段主管的位置，操作手轮朝向管路外侧无遮挡区域，操作人员站在巡检通道内即可完成启闭动作，不需要探身到管线缝隙内部，日常切换管路通路、检修时截断介质流向都很顺手。

　　设计这套布线结构时，首先要锚定的是安装边界：三段平行管的中心距需要根据配套机架的预留槽位确定，既要保证相邻管路之间留出足够的扳手操作空间，紧固法兰螺栓时套筒不会和隔壁管路发生干涉，也要控制整体排布宽度，避免超出设备底座的安装轮廓。弯折段的弯头采用标准长半径结构，弯曲半径不小于管外径的1.5倍，介质在转向时的流阻更小，输送含微小颗粒的流体时也不容易在弯头内侧形成淤积；弯头和直管衔接的位置预留了短节直管段，长度满足法兰焊接或螺纹装配的操作余量，不会出现弯头紧贴法兰导致螺栓无法穿装的问题。

　　管路的壁厚选取匹配常规低压流体输送工况，公称通径在整条线路上保持一致，没有出现中途缩径的结构，介质输送过程中不会因通径突变产生额外压损。管路上的彩色分段标识对应不同的管段装配单元，在预制车间就可以完成分段组焊、压力测试，运到现场后直接通过法兰拼接，不需要在施工现场做大量配管作业。阀件两端的连接法兰和管路法兰参数完全统一，备件互换性强，后期如果需要更换阀件，直接拆下两侧螺栓即可取出，不需要切割管体。

　　空间走向上，这套布线采用上下两层错位排布，上层折返管和下层主管在竖直方向留出足够间距，既避免管路之间摩擦磕碰，也给管卡、支撑座的安装留出了位置——实际装配时每段直管的中部、弯头附近都要设置管架支撑，把管路充水后的重量传递到机架基础上，避免所有载荷都集中在两端法兰连接位置，长期运行后出现法兰面变形泄漏。阀件自身重量较大，支撑位需要特意布置在阀体下方，不能让阀体的重量全部由两侧管路承担，防止长期受力后管段产生弯曲变形。

　　从建模逻辑来看，所有法兰的螺栓孔位置、密封面凸台尺寸、管段通径都遵循统一标准，弯头的转弯角度、直管段的长度参数完全关联，调整整体管路长度或者法兰规格时，整个组件可以同步更新，不需要逐个修改零件。这套结构既可以直接作为成套设备的内置管路模块使用，也可以拆分出法兰管段、弯头、阀件单元，复用在其他走向的管线设计中，适配不同车间的设备布局需求。
