多法兰空间弯管管路布线组件

　　这套空间弯管管路组件面向设备内部介质输送、工艺管线转接和紧凑机架内的硬管布置场景，常见于液压站外围管路、冷却循环系统、润滑供油回路、小型工艺设备接管以及试验台架管线搭建。实际设备中，泵、阀、罐体、执行机构往往不在同一平面，接口方向也会随主机结构发生变化，单纯使用直管和标准弯头会造成接头数量增多、泄漏点增加、装配干涉频繁，因此采用带空间走向的成型弯管，能够把多个接口之间的连接关系一次理顺。

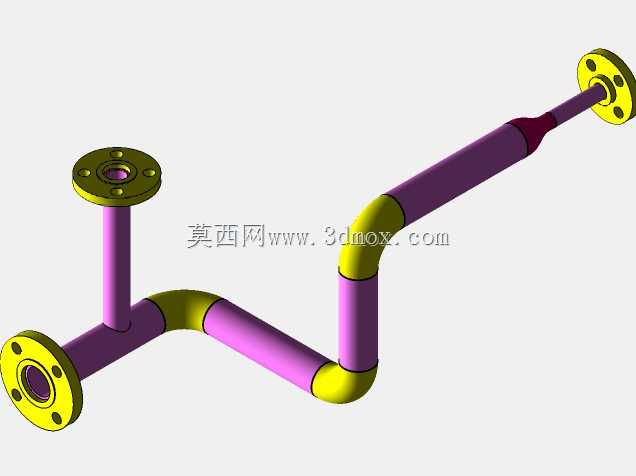

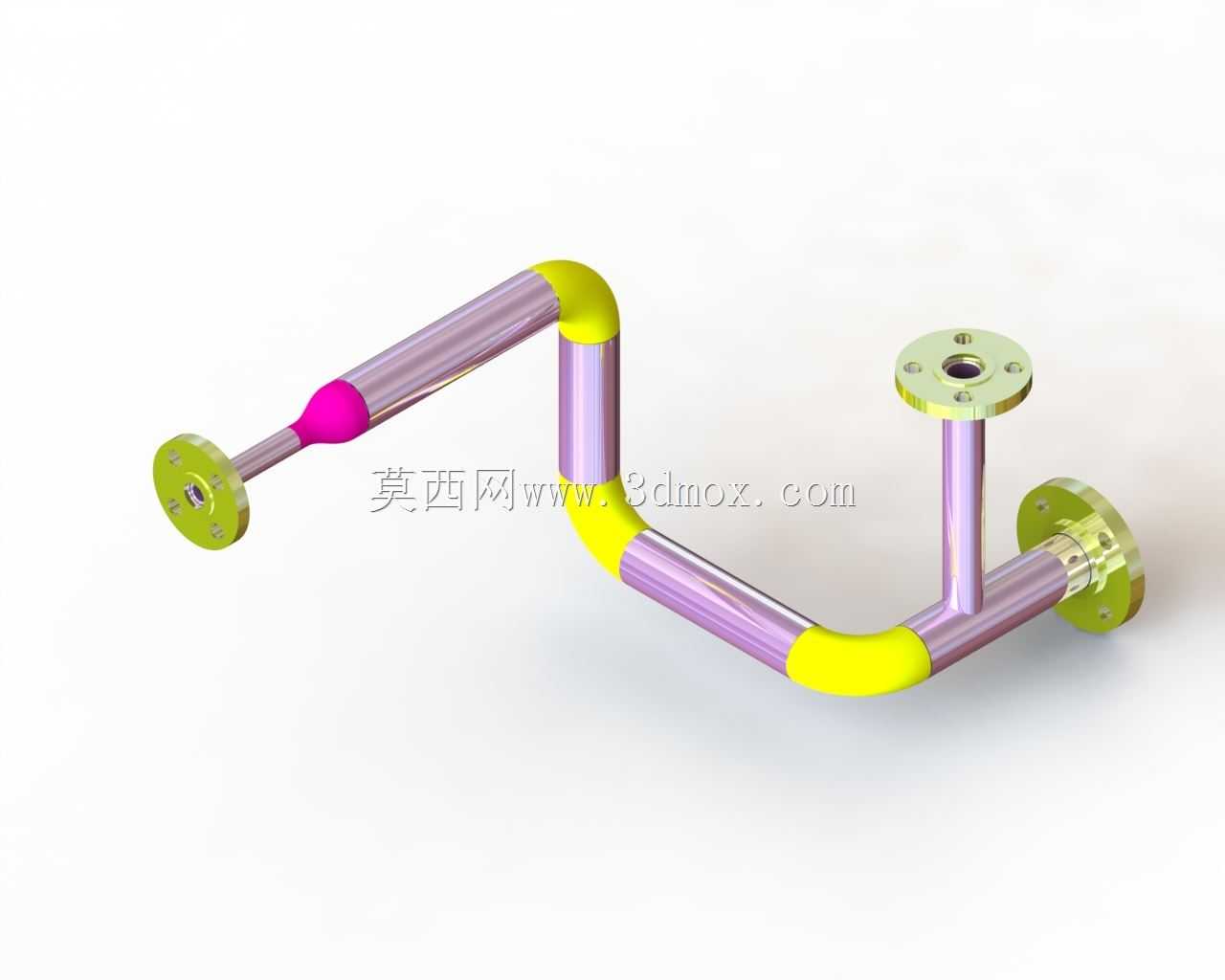

　　组件由多段不同走向的金属硬管、彩色包覆或标识段、端部法兰盘以及中间支撑连接结构组成。管线并非沿单一坐标轴延伸，而是在水平、竖直和斜向之间连续转折：一端通过圆形法兰与外部设备接口固定，管段先沿斜向伸出，再经过抬升、折弯和水平绕行，最终连接到另外两个法兰接口。端部法兰均带有螺栓孔，安装时可通过螺栓、垫片与对接面形成可靠连接；法兰端面承担定位和密封作用，适合需要反复拆装检修或对接口对中性要求较高的部位。

　　从结构设计角度看，弯管的空间路径需要同时满足介质流通、结构避让和安装操作三类要求。管路在转折处保留圆弧过渡，而不是采用尖锐折角，这样可以降低流体局部阻力，减少液流在弯头处的冲击和涡流；对于润滑油、冷却水或低粘度工艺介质，平滑弯段还能降低压力损失，使泵组工作点更稳定。管路上的黄色、粉色段可理解为防护套、识别色标或功能分段，在实际工程中常用于区分介质类型、流向、温区或维护等级，也可在拆装密集的设备内部提高巡检识别效率。

　　建模时需要重点控制弯管中心线、弯曲半径、管外径和法兰方位。中心线决定管路是否与机架、线缆、传动件发生干涉；弯曲半径过小会增加成型难度，也会使流动阻力明显升高；法兰孔位则必须与对接设备的孔系一致，否则现场安装时会出现螺栓无法穿入或密封面偏斜的问题。该组件把三个法兰接口的相对位置固定下来，能够在设计阶段直接检查接口高度、法兰朝向、螺栓操作空间以及管线与周边零件的最小间隙。

　　在安装边界方面，弯管整体占据一个立体包络区域，水平方向存在较长的斜向延伸段，竖直方向有一处向上引出的法兰接口，侧向还保留法兰螺栓拆装所需的手部和工具空间。布置时不能只看管道本体轮廓，还应给法兰螺母、扳手回转半径、密封垫片压装以及后期管路维护留出余量。若管线靠近运动部件，需要校核设备运行极限位置下的动态间隙；若管线用于温度变化较大的介质，还要在长弯段中考虑热胀冷缩带来的附加应力，必要时通过管夹、支撑或柔性过渡段吸收位移。

　　该类成型管路的优势在于路径明确、接口统一、现场装配效率高。相比逐段拼接的短管方案，空间弯管减少了中间接头数量，使泄漏风险更集中在端部法兰处，便于巡检和维护；同时，预制弯管在整机厂装配时不需要现场反复配管，能够提高生产线节拍。对于三维设计人员而言，这类模型不仅是外观展示件，更是用于干涉检查、接口协调、维修空间评估和物料统计的工程结构件。建模过程中应保证管壁、法兰厚度、螺栓孔分布和弯段过渡连续一致，使模型既能表达外观走向，也能服务于后续工程图输出、装配验证和加工预制。
