工业流体输送紫黄配色管路布线组件

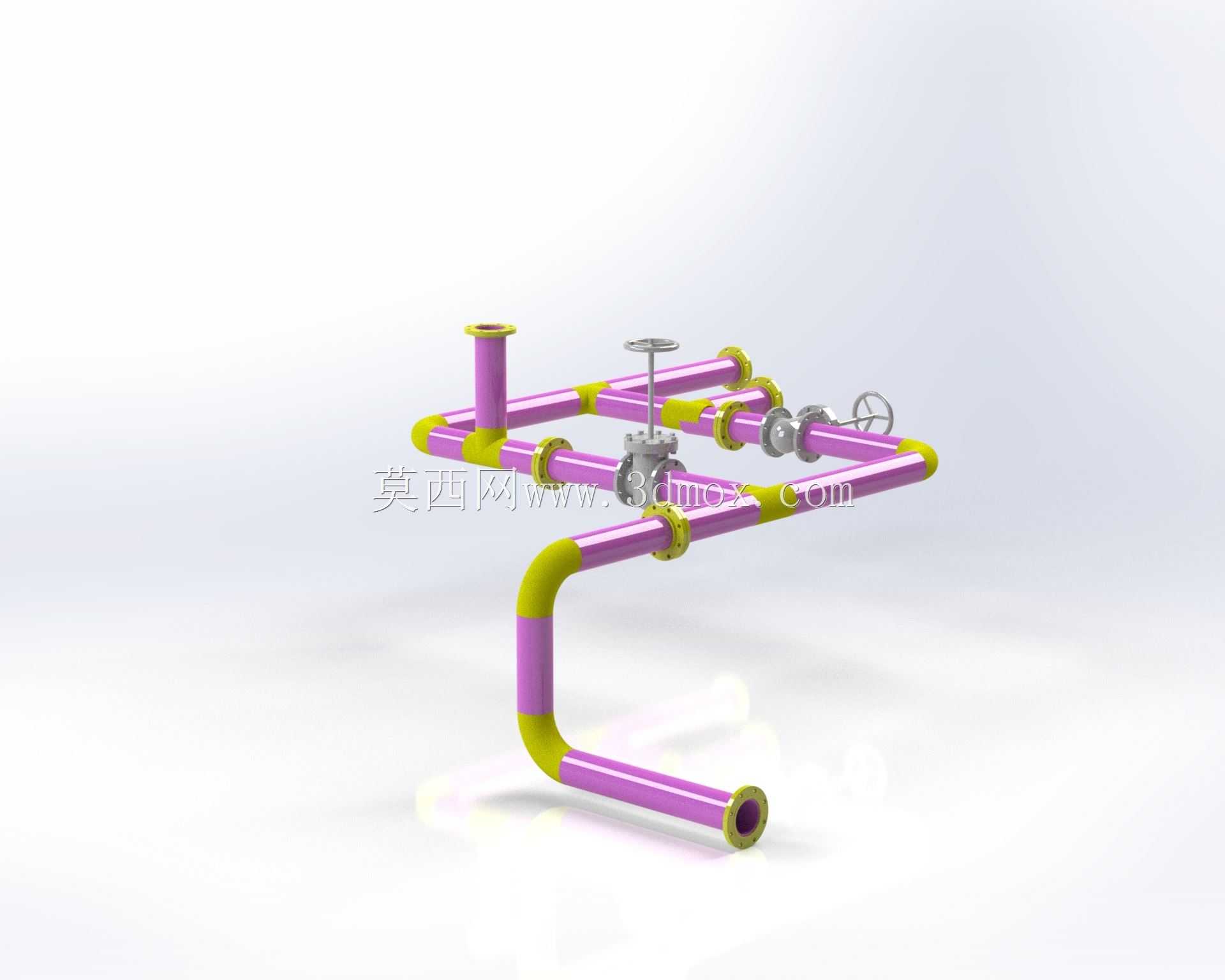

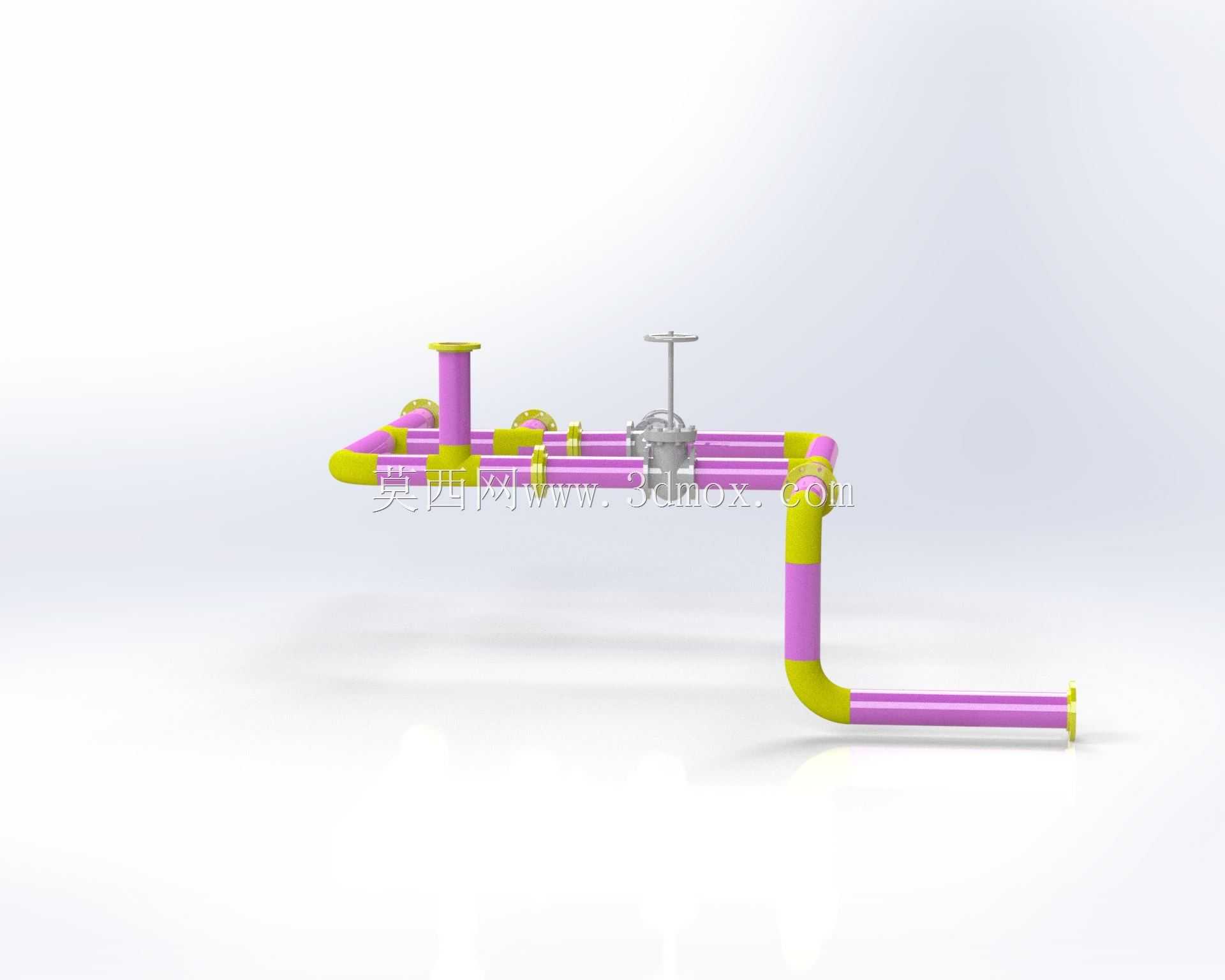

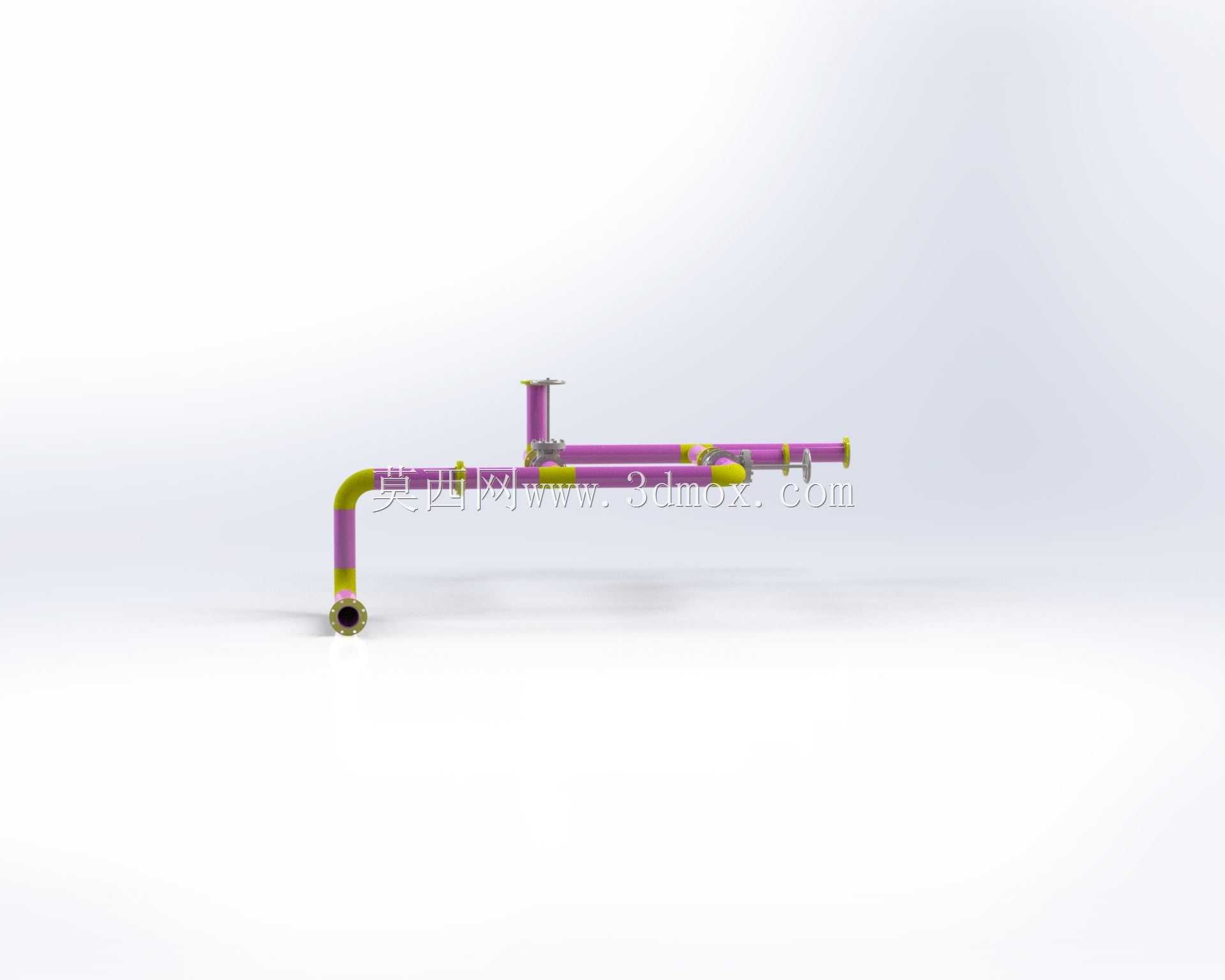

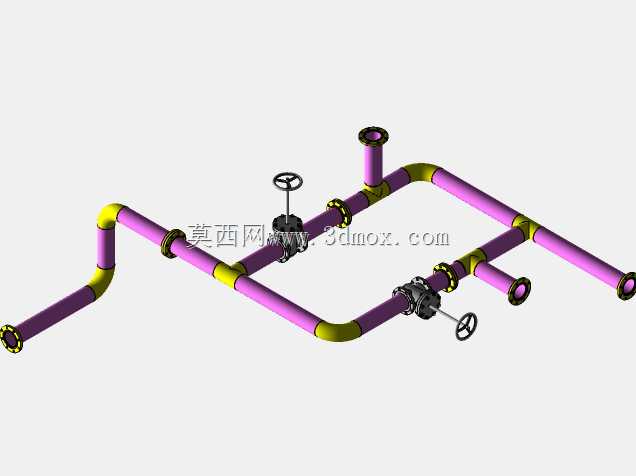

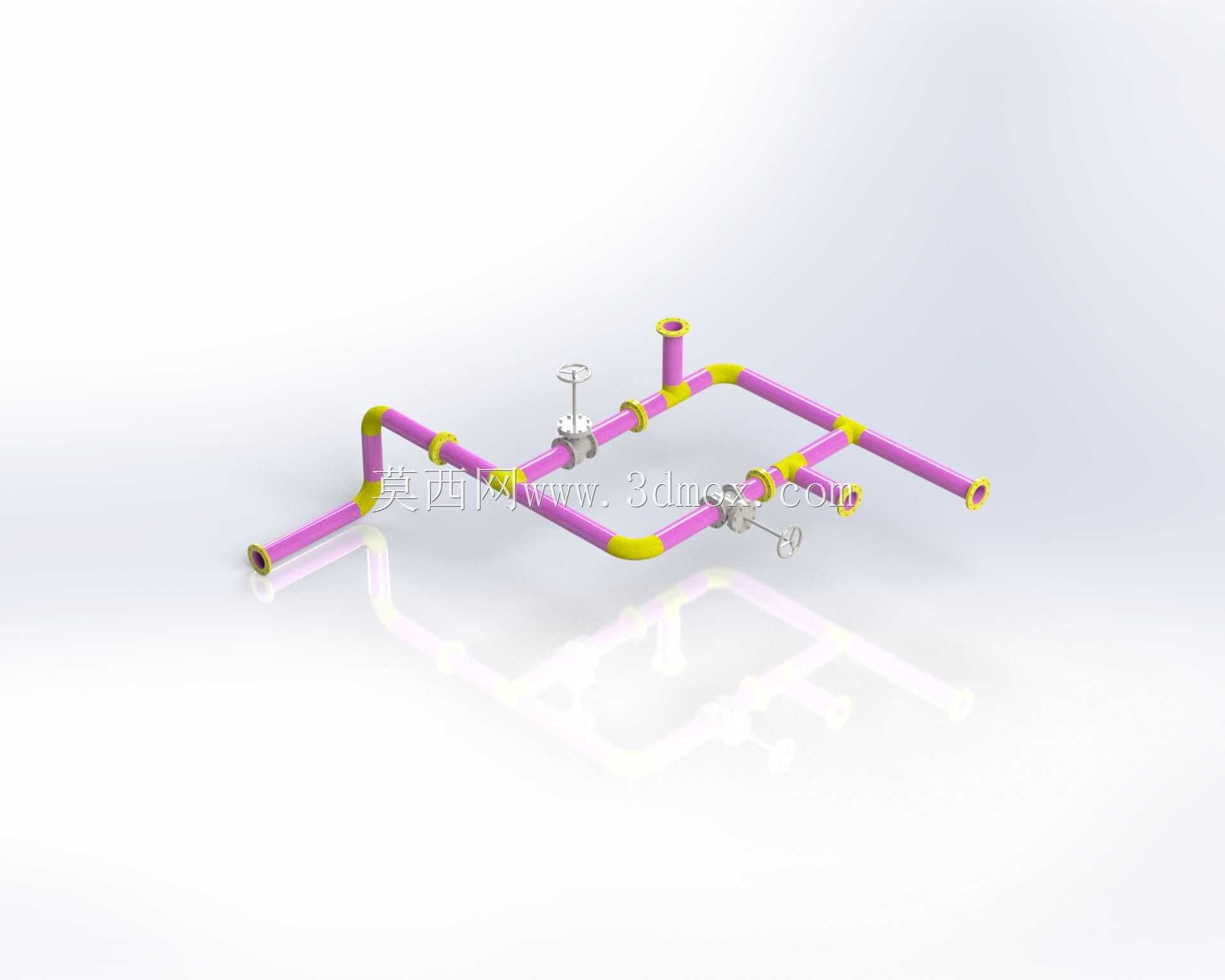

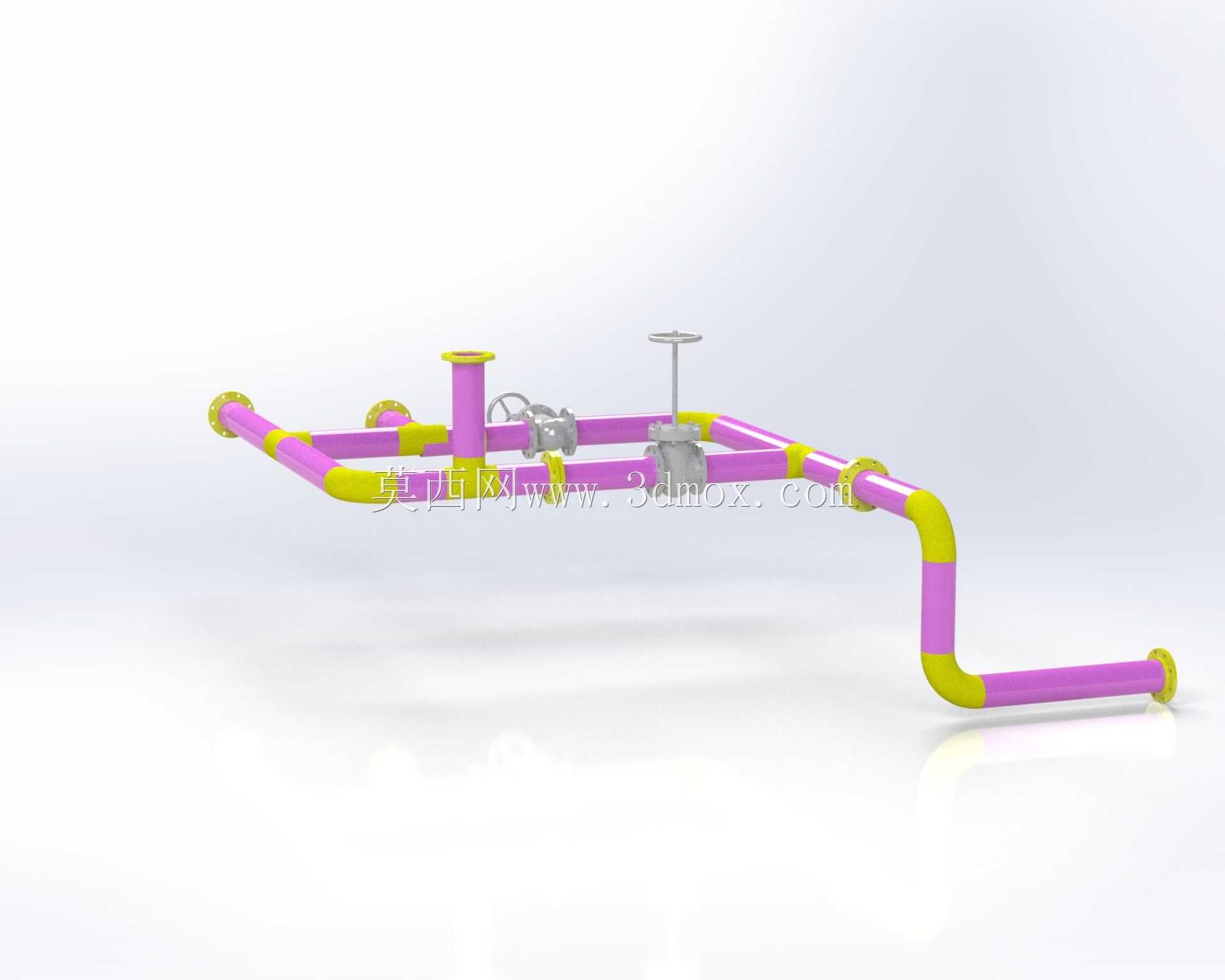

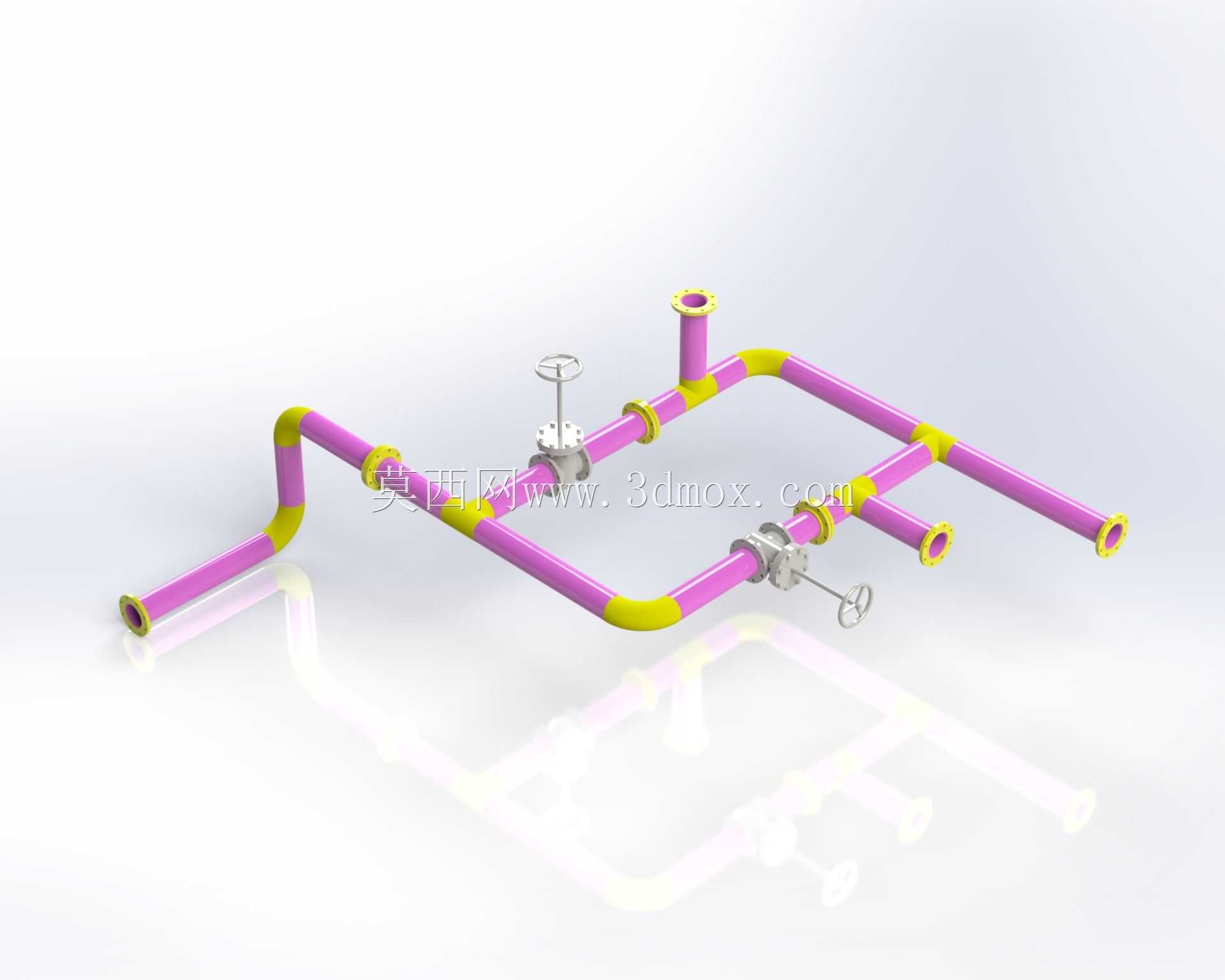

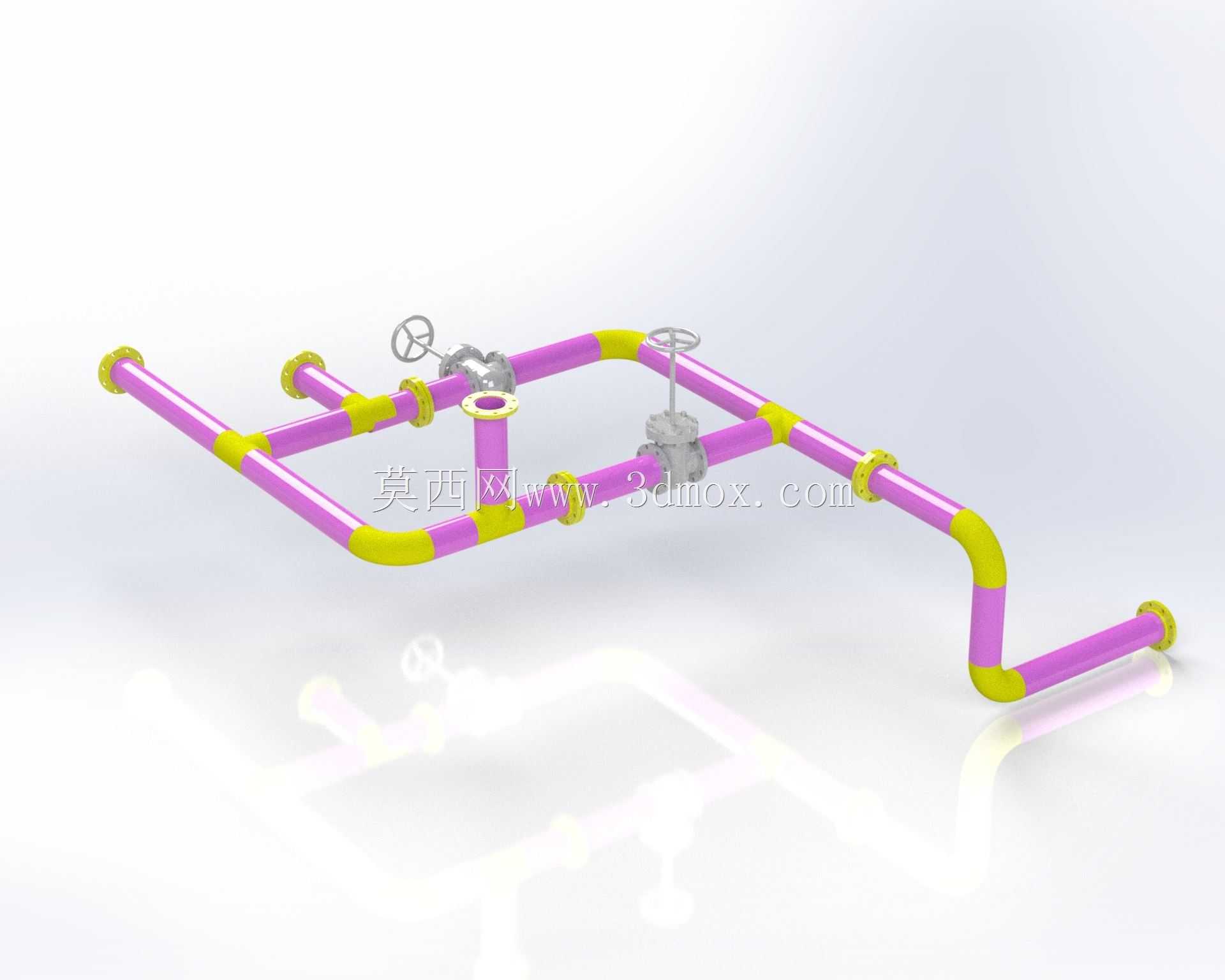

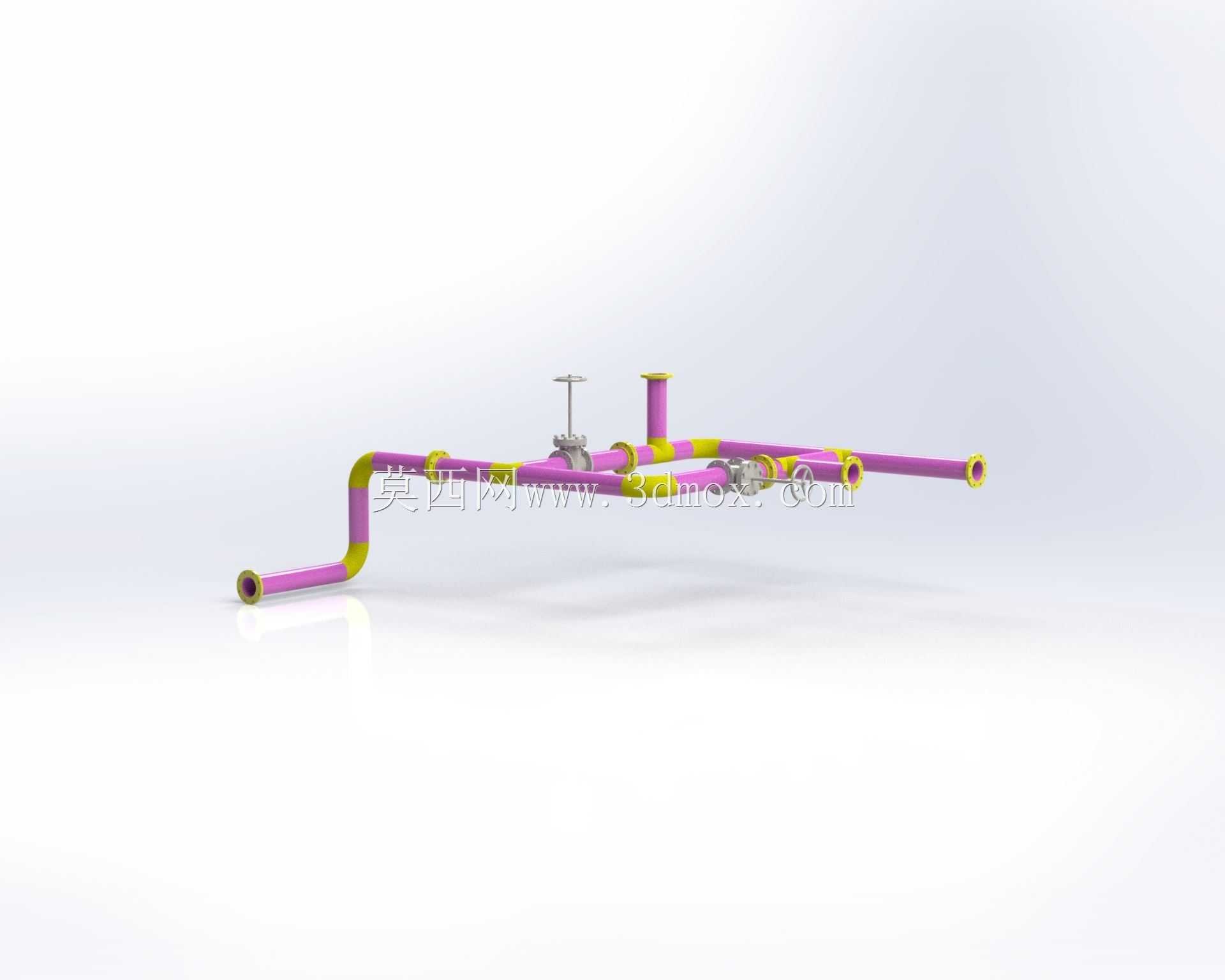

　　这套管路布线组件的三维结构，覆盖了中小型工艺装置里流体输送支路最常见的空间走向形式，没有采用规整的平面排布逻辑，而是顺着设备周边预留的检修通道、梁柱避让边界做了多段弯折，管线主体采用醒目的紫色涂装，所有弯头、三通对接位置用黄色环带做标识，手轮阀门的操作端全部朝向人员日常巡检可直接触及的侧方，不用额外搭设登高平台就能完成启闭操作。

　　从现场落地场景来看，这类管线布局常见于车间循环水支路、小型化工配料工段、成套设备外围公用工程接驳区，管线既承担介质输送的核心功能，黄色标识段也能在日常巡检时快速定位所有接头点位，排查跑冒滴漏时不用沿整根管线逐段摸排，阀门手轮的伸出位置避开了管线正下方的积液区，操作人员站在侧向通道转动手轮时，衣物不会蹭到管壁外的保温层或残留介质。

　　结构设计阶段首先敲定的是管路的空间边界：整组管线的水平延展跨度适配常规中小型设备的外围安装空位，竖直方向抬升的短管接口预留了法兰对接余量，所有90度弯头的转弯半径统一选取长半径规格，介质流经弯折处的压损比短半径弯头降低近三成，含少量微小颗粒的流体输送时也不容易在弯管底部沉积淤堵。管路上串联的两台手动截止阀分别布置在两个不同支路的节点位置，一台靠近上方竖直引出的支管，一台位于下方横向跨接的管段，两个阀门的手轮操作高度差控制在人体站立操作的舒适区间，不用弯腰或抬手过度就能完成开度调节。

　　管线的节点拆分逻辑完全贴合现场装配顺序：所有直管段、弯头、三通、阀门都做成独立可拆分的装配体，施工时可以先在地面把短管和弯头预拼成几个小模块，再逐段吊装到支撑位对接，不需要在高空强行对位整根超长管道。每个对接端面都预留了标准法兰的安装厚度，法兰盘的螺栓孔位周向均布，现场装配时螺栓可以从任意侧向穿入，扳手操作空间在建模阶段就做了干涉校验，阀门手轮的最大转动轮廓和相邻管壁之间留出了足够空隙，手轮全开全关行程里不会和旁边的支管发生磕碰。

　　走向排布上特意规避了常规管线设计容易出现的问题：没有出现连续下凹的袋形管段，输送常温流体时不会在凹陷位置积存冷凝液，停机排空时打开低点泄放口就能把管内残留介质完全排净，不会有积液长期滞留腐蚀管壁。多根支管的接口朝向分别对应不同的下游设备接驳点，三个外伸的自由端接口分别朝向左侧、右前方和正上方，对接外部管线时不需要再额外加装转弯管件强行调整走向，管线底部的投影区域没有遮挡地面的设备检修口，下方预留的通行净空可以让小型工具推车直接从管线下方穿过，日常搬运滤芯、拆装泵体时不会被横管挡住路径。

　　建模过程中所有管线的中心线都做了连续曲率校验，弯折段和直管段的对接位置顺滑过渡，没有出现轴线错位的折角，介质在管内流动时不会在错位位置形成局部涡流。阀门的结构细节完整还原了阀杆、压盖、手轮辐条的实际外形，手轮的环形握持直径符合手动操作的施力尺寸，操作人员单手握住轮缘就能输出足够的启闭扭矩，管路上的黄色标识环宽度统一，既可以作为装配时的对位标记，也能在后期运维时作为管段编号的粘贴基准位，整套组件的空间布局完全按照真实工业管线的施工规范搭建，每一处避让、每一个操作位的设置都对应现场实际使用的需求，没有为了视觉效果添加无功能的冗余结构。
