工业流体输送带阀管路布线总成

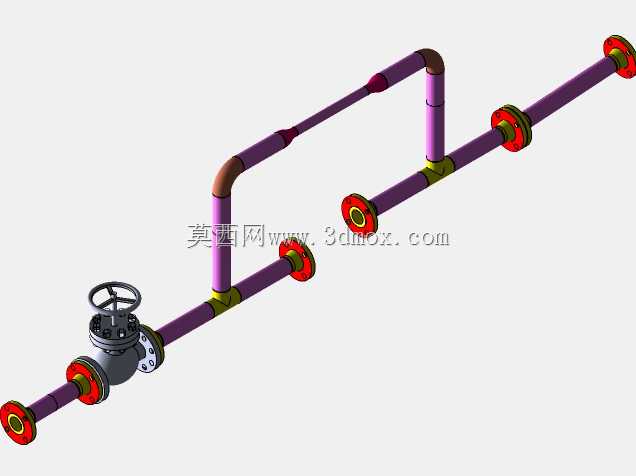

　　这套管路布线组件的三维结构，完整还原了工业现场流体输送系统里常见的带阀分支管段形态，所有管件的空间走向、连接节点和操作部件都按实际装配逻辑搭建，可直接用于车间管线规划、设备配套管路设计以及装配干涉校核工作。

　　从现场使用场景来看，这类带阀管路总成广泛出现在化工配料工段、水处理加药单元、中小型液压站供油回路、暖通空调水系统以及生产设备的冷却供水管路中。管路上配置的手动截止阀承担核心通断调节功能：日常生产时阀盘全开，介质沿管路顺畅输送；需要对下游设备做检修、更换滤芯或者拆分管路时，转动手轮带动阀杆升降，即可切断该支路介质，无需关停整套主管路系统，大幅缩减停机维护的影响范围。阀件旁的法兰接口采用标准凸面法兰结构，法兰盘上预留均布螺栓孔，两片法兰对接时中间加装密封垫片，穿入螺栓紧固后即可实现可靠密封，这种连接方式相比焊接管路，优势在于后期拆解维护便捷，密封失效后只需更换垫片即可恢复密封性能，适配水、低压油气、常规腐蚀性工业介质等多种输送工况。

　　管路的空间走向设计完全贴合现场布线的实际需求：整段管线没有采用生硬的直连布局，而是通过多个90度冲压弯头完成走向弯折，既可以绕开车间内已有的设备立柱、桥架、其他管线等障碍物，还能通过弯折段形成自然的热补偿余量——当输送高温介质时，钢管受热产生的轴向热伸长量可以通过弯管段的微量弹性形变吸收，避免管路内部产生过大的热应力拉裂焊缝或者损坏连接法兰。管线并行的双段布局对应一用一备的支路设计逻辑：主路正常输送介质时，备用支路可通过阀门切断；当主路需要检修或者流量不足需要扩容时，即可开启备用支路实现不间断供料，这种布线形式在连续生产的流水线工段十分常见，能有效避免单路故障导致整线停产。

　　建模过程中所有结构细节都遵循工程实际规范：不同管径的直管段、弯头、三通接头、法兰盘、阀门手轮、阀盖密封结构都单独拆分建模，装配时严格按照管路同轴度要求对齐，法兰端面与管道轴线保持垂直，螺栓孔的周向位置符合法兰标准的跨中布置要求，避免现场安装时出现孔位错位无法穿栓的问题。阀门的手轮操作空间也做了充分预留，手轮周边没有布置其他管线或结构件，现场操作人员可以直接站在管路侧方转动手轮，不需要额外加装加长扳手，操作维护的可达性符合车间管线设计的人机工程要求。

　　安装边界层面，整套管路的三个外伸法兰接口分别位于不同空间高度，进场安装前可以直接参照三维模型的坐标尺寸核对现场预留管口的位置、标高和法兰规格，提前调整支吊架的布设点位：水平管段按照规范设置合理的支撑间距，弯头和阀门这类载荷集中的位置单独加装承重支架，避免管路运行时出现振动下垂。模型里所有管件的连接配合尺寸都做了关联约束，修改主管管径参数时，配套法兰、弯头、阀门的通径尺寸可以同步更新，设计人员可以快速适配不同流量要求的管路方案，减少重复建模的工作量，也能提前排查管线和周边设备的碰撞干涉问题，避免现场安装时才发现管线冲突、被迫切割返工的情况。
