工业流体输送管路带阀组布线结构

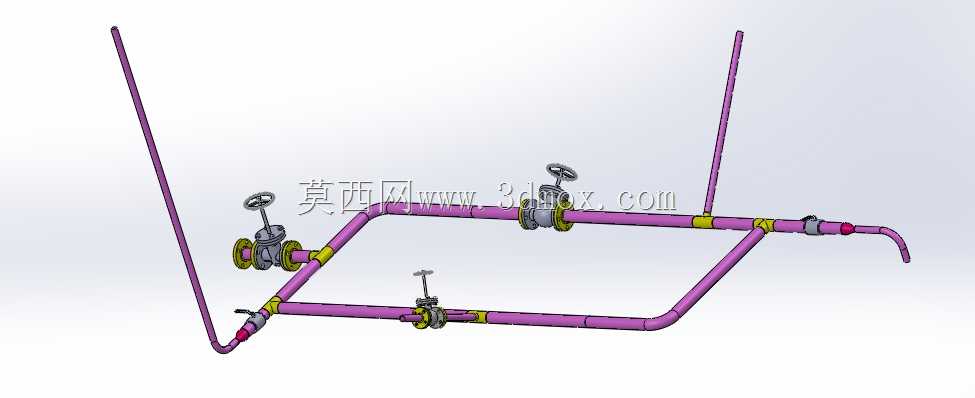

　　这套管路布线组件面向中小型工艺装置的流体输送环节，常见于车间集中供液、化工配料支线、水处理加药回路以及设备外围冷却系统的现场配管场景。整套结构以紫色管线作为主体输送通道，沿设备框架或操作区边界完成空间走向规划，既承担介质从上游主管到下游执行点位的导流任务，也通过多组截止阀实现支路通断、检修隔离与流向调节。

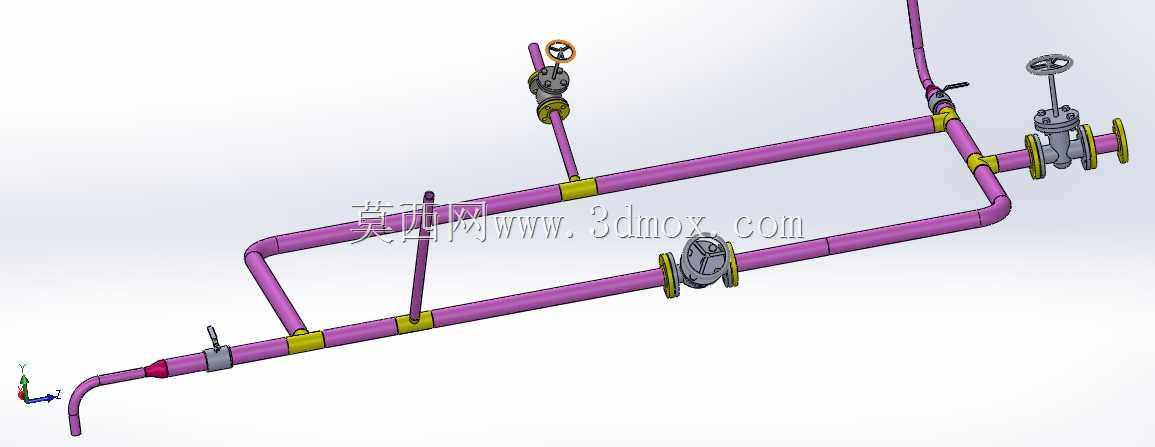

　　从实际用途看，管路并非简单拼接直管，而是把水平输送段、竖向引出段、倾斜过渡段和末端弯管整合在同一组件内。两根向上延伸的长管可作为高位排气、仪表引压或与上层设备接口对接的预留端；下部横向主管负责主介质输送，侧向短管通过弯头转向后接入末端接口，便于在紧凑空间内绕开机架、护罩或操作通道。三处手轮阀门分别布置在不同支路节点上，操作人员可在不拆卸主管的情况下完成局部关断，日常巡检时也能通过阀位判断管路工作状态。

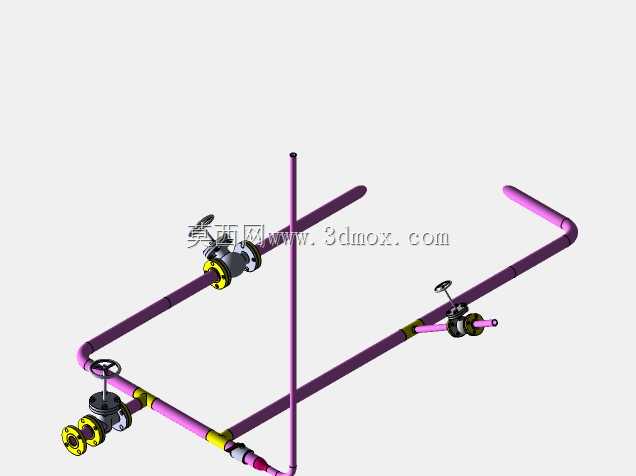

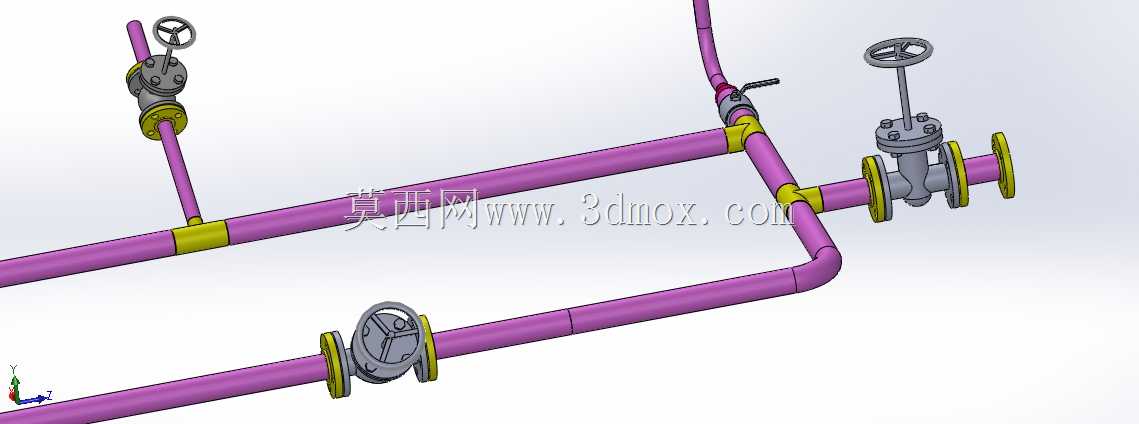

　　功能设计上，组件重点处理了管路走向与检修空间的关系。阀门没有集中堆放在同一截面，而是沿管线长度方向错开布置，使手轮操作高度和旋转空间互不干涉；阀件两端采用法兰式连接，黄色紧固段清晰表达了装配边界，后期维护时可单独拆卸阀门，而不必整体切割管线。管路转弯处采用成型弯头过渡，减少直角折流造成的压损与湍流，末端带红色标识的接口可用于区分介质流向或对接快速接头，降低现场接反风险。

　　建模思路围绕工程配管的真实约束展开。先依据设备接口位置确定主管中心线，再根据避让高度和维护通道调整竖向支管长度；弯头半径、阀门长度、法兰厚度均按装配关系串联，保证每一段直管都有明确的连接对象。管线支撑点隐含在水平段与斜段交接位置，现场安装时可在这些节点附近增设管夹或支架，避免长跨距管道因充液重量产生挠曲。手轮、阀杆、阀体和法兰螺栓等细节均有体现，能够用于干涉检查、装配演示和维修培训。

　　外形尺寸与安装边界方面，整体呈不规则空间框架状：水平主管沿横向展开，下部回路由平行管段和斜向弯管构成，两根竖管向上伸出形成最高边界。布置时需在阀门手轮外侧预留操作余量，在手轮旋转半径内不应布置桥架、线槽或设备面板；竖向引出管顶端要保留与上层接口对中的调整空间，末端弯管侧向出口处则需留出软管或法兰对接的拆装距离。由于管路包含多处抬高和下弯结构，安装基准建议以主管中心线为定位参考，再核对各阀件手轮高度是否符合操作人机要求。

　　在结构设计评审中，这类模型的价值不只是展示管道形状，更能提前暴露管路与设备框架、阀门操作空间、支吊架位置之间的冲突。通过三维布线，可以在加工前确认弯头数量、阀件朝向和法兰对接方向，减少现场返工；对于选型人员，则可据此核对阀门通径、管路负载和检修流程，使流体回路在紧凑布局下仍具备可制造、可安装、可维护的工程属性。
