工业流体输送带阀管路布线总成

项目分类:通用机械零部件 发布时间:2022-07-14 ID:680296
  • 工业流体输送带阀管路布线总成
  • 工业流体输送带阀管路布线总成
  • 工业流体输送带阀管路布线总成
  • 工业流体输送带阀管路布线总成
  • 工业流体输送带阀管路布线总成
  • 工业流体输送带阀管路布线总成

  这套管路布线结构的搭建,最初是围绕车间工艺管线改造里的介质分流输送需求展开的,在化工配料工段、小型水处理撬装、液压站供油回路以及实验室流体测试台架这类场景中,经常会遇到多点位进出、需要中途截断调节流向的布设要求,直接用零散管材现场拼配往往会出现弯头角度错位、阀门操作空间预留不足、管线和周边机架干涉的问题,因此在三维环境里先完成整段管线的走向排布,能把现场施工的返工量压到最低。

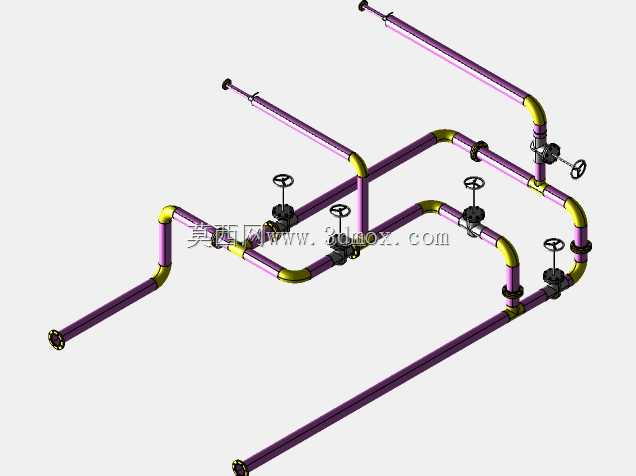

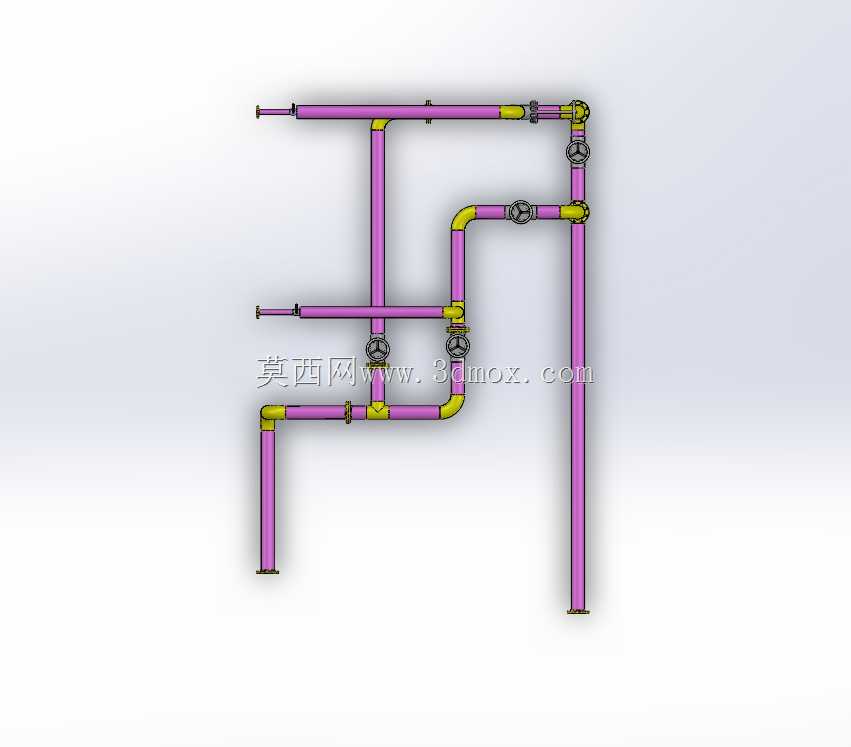

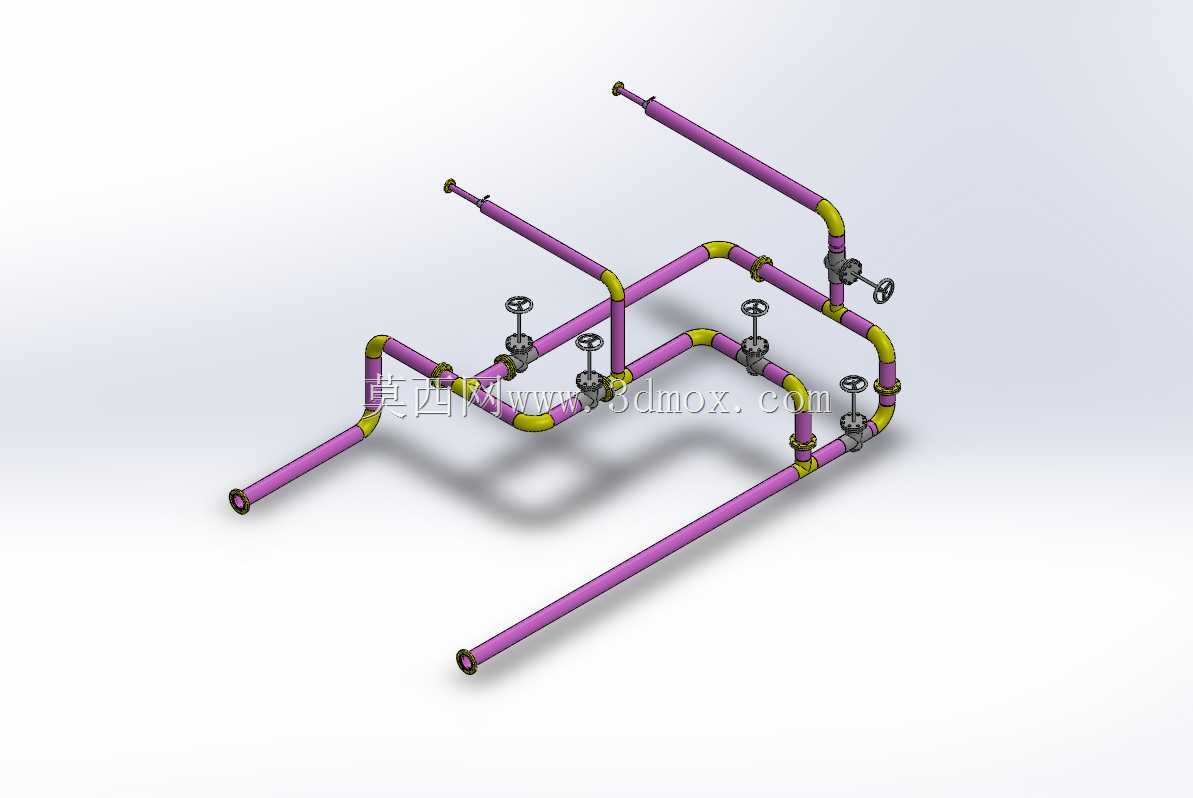

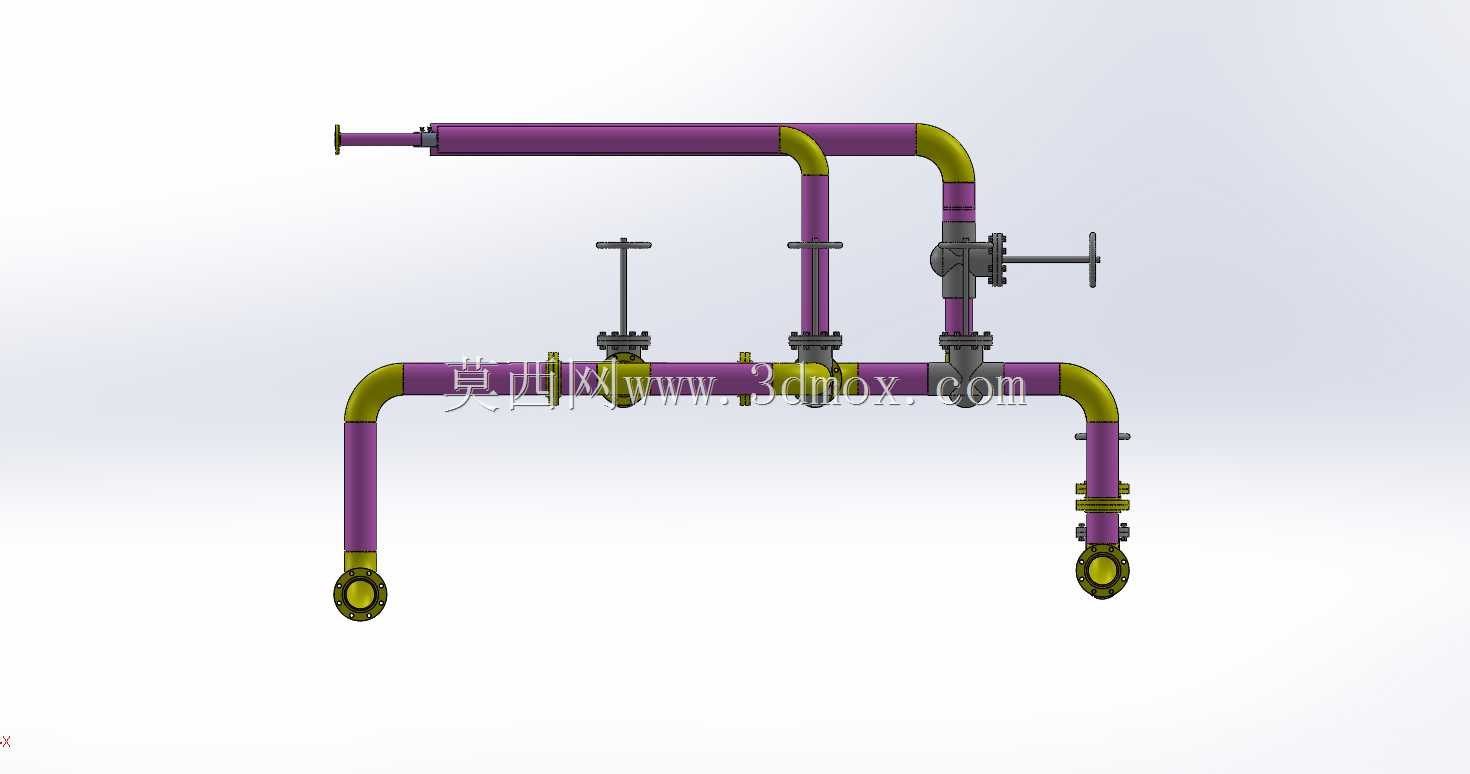

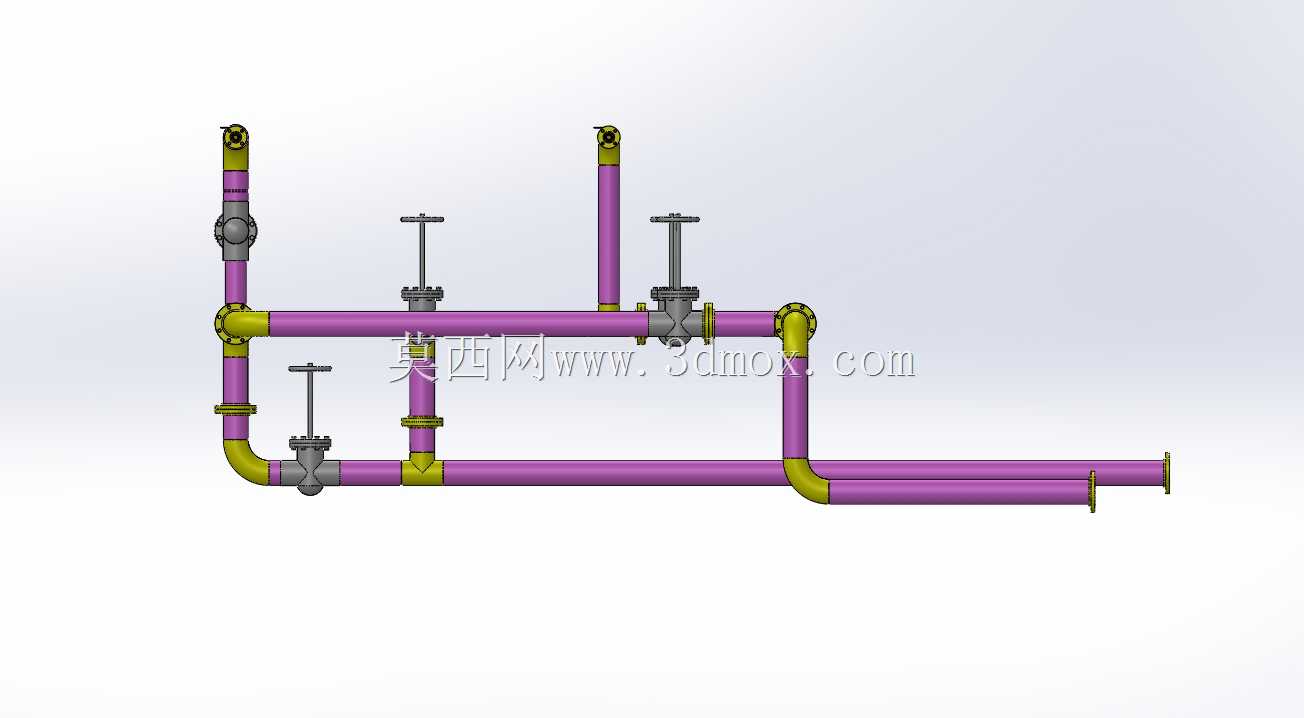

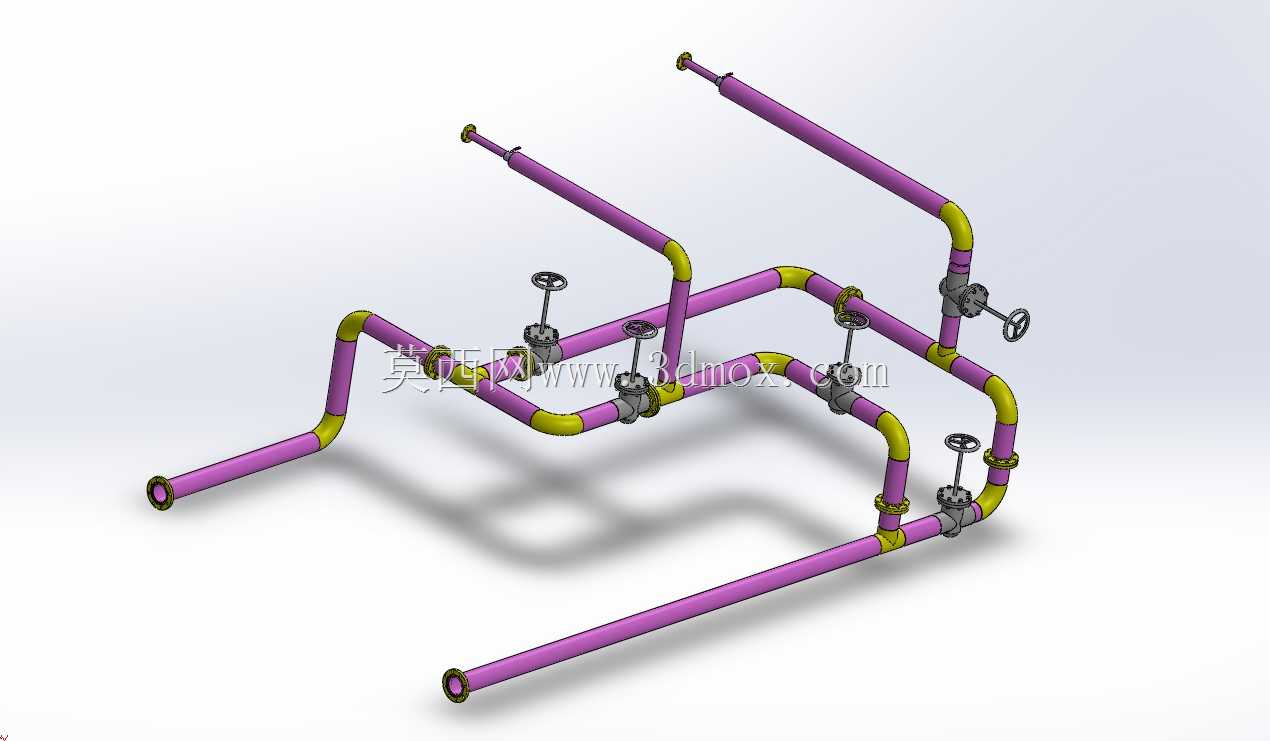

  从结构组成来看,整段管线全部采用等径圆管作为主体输送通道,管段之间通过90度标准弯头完成转向衔接,所有弯头的弯曲半径统一选取1.5倍管外径,这个取值是工业管路设计里的常用规范:弯曲半径过小会让介质在转向处形成剧烈涡流,不仅提升沿程阻力损失,含固体颗粒的浆料介质还会在弯头内侧快速冲刷磨损;弯曲半径过大则会无谓占用更多安装空间,撬装设备内部本就紧凑的布局很难容纳大弧度弯管。管路上串联的多台手动截止阀,全部布置在管线走向的平直段位置,没有直接贴靠弯头设置——阀门两端预留的直管段长度至少达到5倍管径,一方面是为了让介质流过阀口时流态保持稳定,避免阀瓣处出现偏流导致密封面冲蚀不均,另一方面也给现场操作手轮、后续拆卸检修阀体留出了足够的扳手活动空间,不会出现手轮被旁边管道挡住、无法完全旋开的情况。

  设计过程中首先敲定的是各个外接端口的坐标位置,六个对外连接的管口分别对应上游介质输入、下游不同工位的输出点位,所有管口的端面都预留了法兰对接的基准面,管口轴线方向完全对齐对接设备的接口方位,避免安装时出现强行对口产生的装配应力。确定端口点位后,再沿着设备机架的空余层架规划管线的层高走向:整组管线分成上下两层布设,下层管线贴近撬装底座的安装面走行,上层管线抬升一定高度跨接,两层之间的垂直间距经过校核,既保证下层管道的保温层、伴热带安装空间,也让上层阀门的手轮高度落在操作人员站立时的舒适操作区间,不需要登高或者蹲伏就能完成开关动作。

  在安装边界的校核上,所有管线的外轮廓到周边预设机架立柱、电气元件安装板的净距都控制在合理范围:针对需要做酸洗钝化处理的不锈钢管路,管外壁和相邻构件的间隙要留出至少30毫米,保证钝化液能够充分接触管道全表面,也避免后期运行时管道振动和周边构件发生摩擦碰撞。管线的支撑点位没有在这套演示模型里完全体现,但走向规划时已经在每段长度超过1.5米的直管段、每个弯头的附近预留了管夹安装的坐标位置,防止管道充压运行时出现水锤振动,长期振动会导致焊缝位置出现疲劳开裂。

  阀件的选型搭配也和管路通径完全匹配,阀体的通径和连接管道内径保持一致,没有出现阀门口径缩径的情况,整条通路的通流截面全程恒定,介质在整个回路里不会出现局部节流突缩,对于需要稳定输送流量的配比工序来说,这种等径设计能大幅降低流量标定的误差。多台阀门的排布顺序也顺着介质流向做了优化,需要频繁调节开度的阀门布置在靠近操作通道的一侧,仅在检修时才需要关闭的隔断阀布置在靠近管线分支的位置,日常巡检的时候操作人员沿着通道走一遍就能完成所有常用阀门的状态检查,不用绕到设备背面操作。

  整套布线的走向没有采用多余的立体交叉,所有跨层的位置都通过弯头平缓过渡,管线的最低点特意设置在靠近排污阀的位置,停机检修的时候可以把管路里残留的介质完全排空,不会出现积液死角导致介质沉积变质,冬季停运时也能把管内残水排净,避免冻裂管道。对外连接的所有管口端面都处于同一个安装基准的公差范围内,现场装配时只需要按照三维排布的坐标定位管支架,再分段吊装管段组对,就能一次性完成整路管线的铺设,不需要现场反复切割调整管材长度。
