带手轮侧通法兰进料止回阀结构

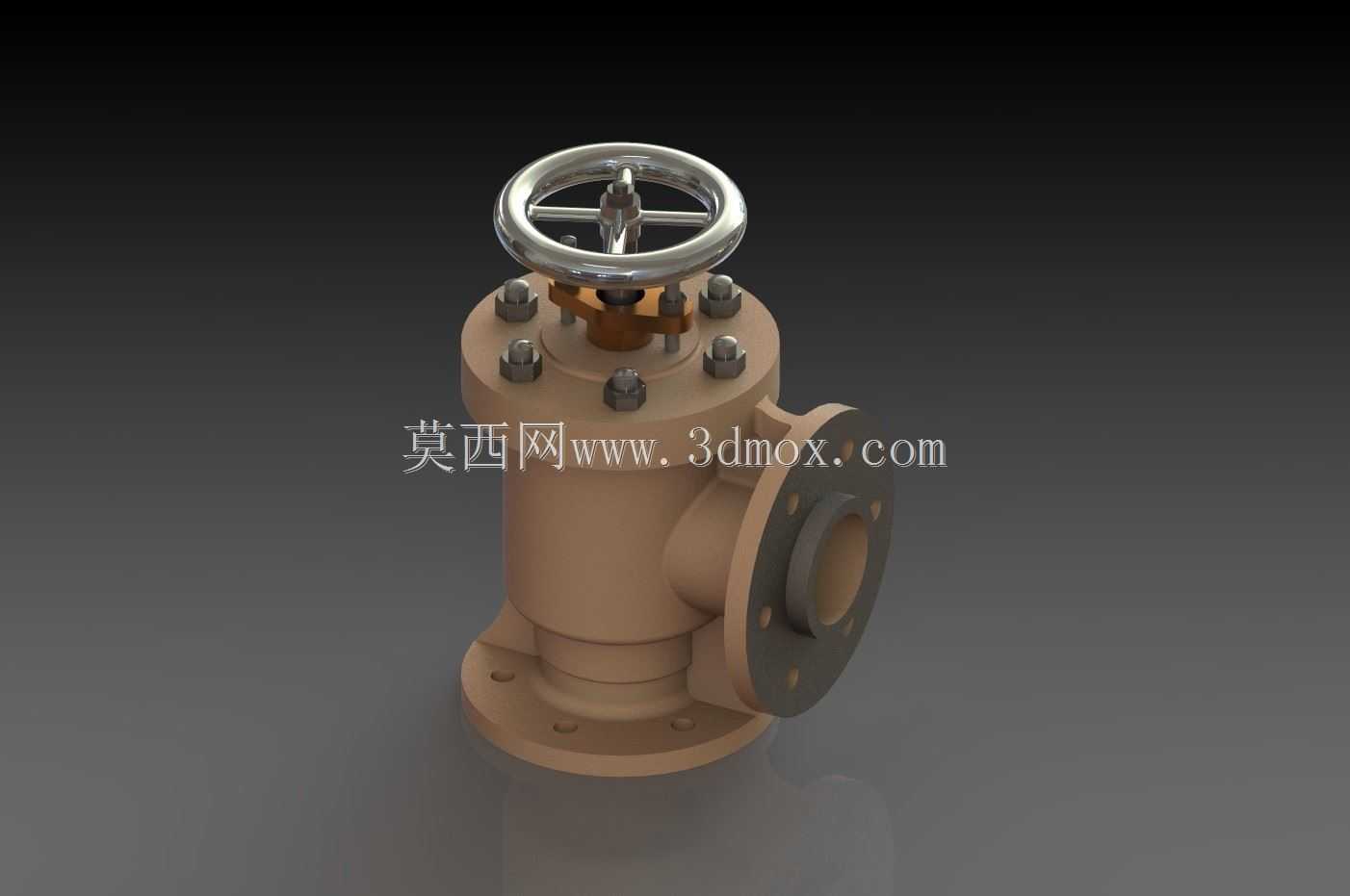

　　该结构面向流体输送系统中需要限制介质反向流动的进料位置，常见于化工配料、水处理加药、食品流体输送、小型泵站以及设备入口管路。阀体采用立式筒身与侧向出口组合的布置，底部设置法兰连接端，侧向出口同样采用法兰接口，适合安装在垂直进料管与水平下游管之间的转角位置。介质从下部进入阀腔后，依靠压差推开内部止回元件向侧口流出；当上游压力下降或下游出现反向压力时，止回元件回落并贴合密封面，从而阻断回流，避免泵叶轮反转、配料罐污染或管路压力波动。顶部手轮并不承担普通截止阀的频繁节流任务，而更多用于检修、调试、强制限位或在特殊工况下辅助关闭。手轮通过阀杆带动上部压紧机构，可对阀盖区域进行操作和维护，手轮直径较大，操作时所需扭矩相对较小，

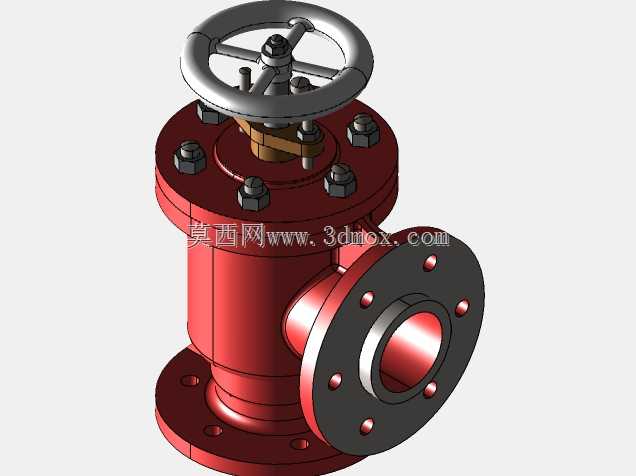

　　轮缘采用连续圆环结构，便于现场人员从不同方向施力。阀盖与筒体之间采用多颗螺栓均布锁紧，这种结构能够承受阀腔内压力产生的轴向载荷，也便于拆开检查阀瓣、密封面和导向部位。侧向出口法兰带有完整螺栓孔分布，安装时可与标准管法兰配对；法兰端面需要在装配前确认密封面形式，垫片压缩量应均匀，避免单侧过紧造成阀体附加应力。底部法兰承担入口对接和支撑作用，若设备现场存在振动，应在管路中设置独立支撑，不应让阀门重量完全由相邻管道承受。外形边界上，模型最高位置为手轮外缘，最宽位置集中在侧法兰外圆和手轮投影范围；布置三维管线时，需要在手轮上方保留操作空间，在侧法兰外侧留出螺栓穿装和扳手回转空间，在底部法兰下方保留对中、垫片更换和紧固件操作空间。

　　阀体下部的法兰基座使立式筒身具有较稳定的承载面，筒身过渡段采用圆角和加厚结构，可降低入口转向处的局部应力集中。侧向接口与筒体相交区域是建模和铸造工艺中需要重点处理的部位，内壁应尽量保持平滑过渡，减少涡流和颗粒沉积；若输送含固体颗粒介质，还需结合实际流速校核阀瓣关闭时的冲击与磨损。设计思路上，该阀把止回功能、法兰连接和顶部手动操作集成在一个紧凑壳体中，既保留单向阀自动响应的特点，又提供现场维护和人工干预条件。内部流道应围绕阀瓣开启行程布置，保证阀瓣全开后不会过度遮挡侧出口；导向结构需限制阀瓣横向摆动，使关闭时密封面能够均匀接触。阀杆穿过阀盖处应考虑填料或密封组件，防止外漏；上部紧固件的规格、数量和分布要与公称压力匹配。

　　对于结构设计人员，三维建模时应重点检查阀瓣行程、阀座密封线、侧口流道净空、法兰螺栓孔方位以及手轮与阀盖螺栓之间的干涉关系。装配验证中，需模拟阀瓣从关闭到全开的运动过程，确认其不与筒壁、加强筋或出口法兰内壁碰撞；同时检查手轮旋转时阀杆升降范围，保证上部螺母、压盖和支架之间留有合理间隙。选型应用时，该类阀更适合清洁或低粘度流体的单向隔离场合，不宜代替高精度调节阀长期用于节流工况。管路布置应保证阀前入口具有稳定流态，阀后留有短直管段，以减少湍流对关闭动作的影响。维修方面，拆下阀盖螺栓后可取出内部启闭件，检查密封面磨损、导向间隙和弹簧或配重状态；若结构依靠重力关闭，则安装方位必须保持设计要求的垂直度，否则会影响回座可靠性。整体模型把壳体承压、管路连接、手动操作和防回流逻辑集中表达，适合用于阀门结构学习、管路设备布置、检修空间校核以及非标进料系统方案评审。
