工业级铝型材支架滚筒输送线结构设计

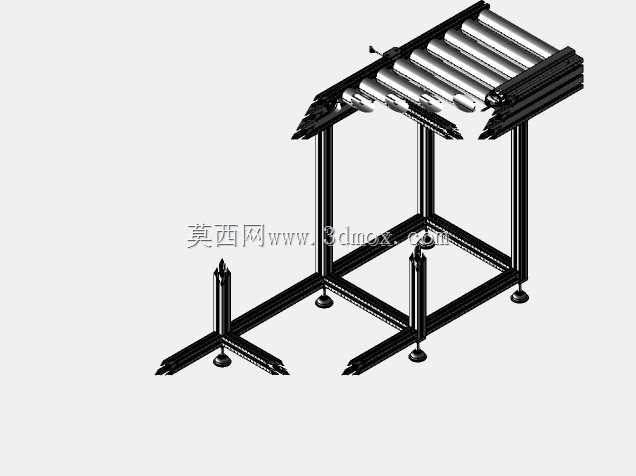

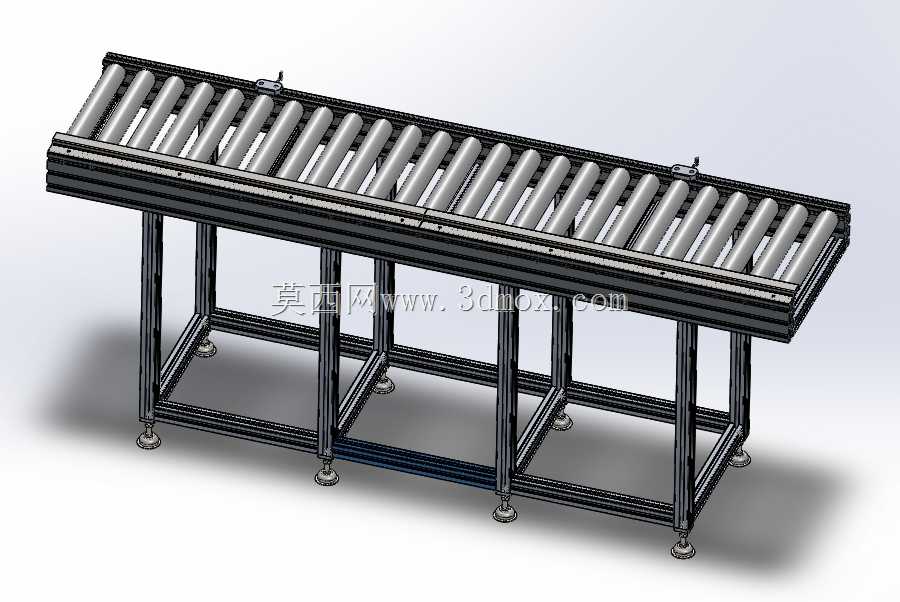

　　这套辊道输送结构的设计初衷，是解决电子组装、轻工包装、小型零部件加工产线中，工序间工件平顺转运的实际需求，区别于重型链板输送设备，它的承载定位更适配100kg以内的规整箱体、工装托盘类物料，在3C电子组装车间、电商仓储打包段、小型五金件加工流转区都能适配安装。从结构组成来看，主体承载框架采用工业铝型材拼装而成，摒弃了传统焊接钢架的焊后变形、表面处理工序繁琐的问题，所有型材连接位置采用内置角件与T型螺栓锁紧，安装时不需要复杂的焊接工装，后期调整线体长度、增减功能工位时，只需要松卸螺栓就能完成型材裁切拼接，现场改造的灵活度远高于焊接结构架体。架体底部配置的可调脚杯是容易被忽略的设计细节，每个支腿下方的脚杯调节行程覆盖±30mm范围，

　　安装时不需要对车间地面做高精度的找平预处理，通过旋转脚杯螺杆就能将整段线体调整至水平状态，避免辊筒倾斜导致物料自主滑移、跑偏的问题，脚杯底部的防滑橡胶垫还能减少设备运行时的震动传递，降低车间作业的噪音影响。上部的输送辊筒采用统一直径的镀锌钢辊，单根辊筒的两端通过精密轴承嵌入两侧的铝型材导轨槽内，辊筒间距的设计经过反复校核，确保最小尺寸的输送托盘不会在两根辊筒之间卡滞，同时辊筒表面的镀锌层既可以抵御车间常见的潮湿、少量切削液飞溅带来的锈蚀问题，光滑的金属表面也能减少物料输送时的摩擦阻力，无动力配置下只需要人工轻推就能让工件沿着辊道平稳滑动，若后续需要升级为动力输送，只需要在辊筒端部加装同步带轮或者链轮，搭配减速电机就能实现自动输送，

　　不需要对主体框架做结构性改动。线体两侧的铝型材槽道还预留了传感器、挡停机构的安装位置，实际产线应用时，可以在对应工位加装光电传感器检测物料到位信号，搭配气动挡停器实现工件的工位精准停留，满足组装、检测、打包等不同工序的作业节拍需求。从安装边界来看，整段线体的宽度方向尺寸控制在常用的600mm规格，适配车间绝大多数标准工装托盘的输送需求，支腿的高度设计为常规作业面的750mm，和普通工作台的作业高度保持齐平，操作人员不需要弯腰或者抬臂就能取放辊道上的工件，符合人机工程学的作业要求。设计过程中特意校核了架体的整体刚性，铝型材的截面选型经过受力仿真验证，在满载均匀分布载荷的情况下，架体中部的最大扰度控制在0.5mm以内，

　　不会因为长期承载出现框架变形、辊筒卡滞的问题。两侧的辊筒安装座采用快拆式结构设计，当单根辊筒出现轴承损坏、表面磨损需要更换时，不需要拆解整段线体的侧封板，只需要从端部抽出故障辊筒就能完成替换，后期维护的时间成本比传统焊接架体降低60%以上。线体的端部还预留了和其他输送段对接的安装接口，可以和转弯辊道、顶升移栽机、皮带输送线直接拼接，组成完整的车间物流输送环线，不需要额外加工过渡连接板。在实际应用场景中，这类无动力辊道常被用于组装线的工件返修段、仓储区的货物暂存滑道、生产工序间的缓存通道，不需要接入电源就能完成物料的重力或者人工助力输送，相比动力输送线的采购成本、后期运维成本都更低，对于预算有限、输送节拍要求不高的作业场景适配性极强。设计时还考虑了车间的清洁需求，铝型材表面的阳极氧化层不容易积灰，日常清洁只需要用抹布擦拭就能保持整洁，架体下层的横撑除了增强整体结构刚性之外，还可以作为线槽、气管的铺设通道，将传感器线缆、气动管路隐藏在型材槽道内部，避免管线外露带来的安全隐患，也让整台设备的外观更加规整简洁。辊筒的排布密度经过实际物料测试，当输送尺寸为300mm见方的纸箱时，任意位置的纸箱下方至少有三根辊筒同时接触支撑，不会出现纸箱倾斜、掉落的问题，辊筒端部的轴承采用免维护的深沟球轴承，正常工况下的使用寿命可以达到3万小时以上，不需要定期加注润滑脂，减少了日常维护的工作量。
