直角分流滚筒输送设备结构设计

　　这款直角分流滚筒输送设备，主要面向生产车间内的物料直角转向输送场景，常见于包装流水线末端分拣、装配工序间物料转线、仓储出入库段的货物流向切换环节，能够在不额外占用线体纵向长度的前提下，完成90度方向的物料流转，适配箱体、工装托盘、规整硬质包装件的输送需求，避免传统直线输送加人工转线带来的效率损耗与操作安全隐患。设备主体采用工业铝型材搭建机架框架，型材槽口可直接适配各类传感器、挡停机构、护边附件的加装，无需额外焊接打孔，现场安装调整时可根据实际场地边界灵活裁切调整机架长度，支脚配置可调脚杯，能够适应车间地面±15mm的高度差，安装时无需额外做地面预埋处理，调平后机架整体晃动量控制在0.5mm以内，满足常规输送场景的稳定性要求。

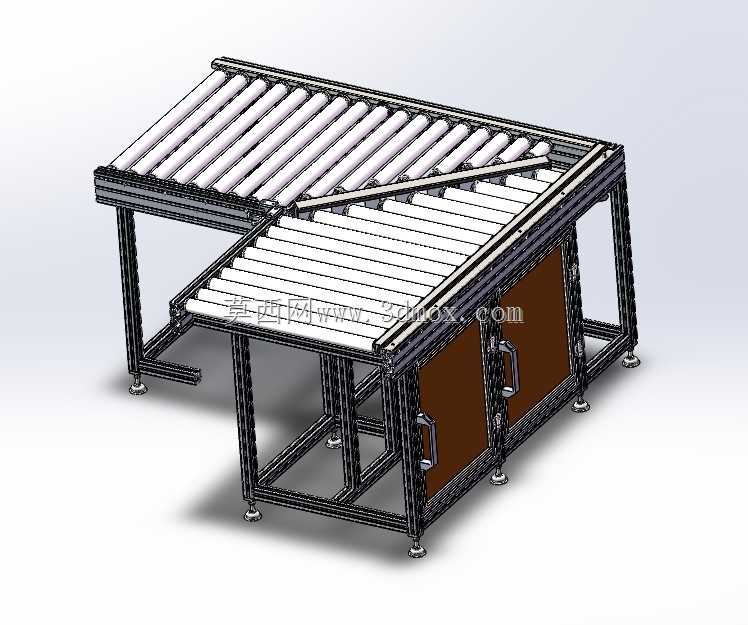

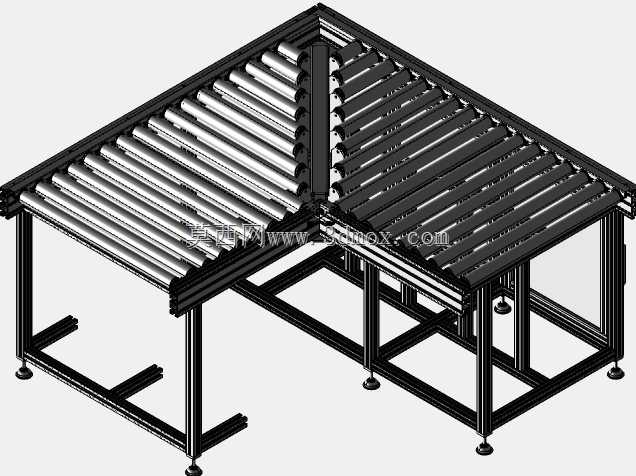

　　线体的输送面采用标准镀锌滚筒排布，滚筒间距根据常规输送物料的最小底面尺寸设计，确保输送过程中物料不会出现卡滞、下坠的情况，主输送段与转向输送段呈直角布局，转向位置设置顶升式分流结构，当需要转向的物料到达分流点位时，顶升机构将对应位置的滚筒组抬升，改变物料输送方向，将物料导入垂直方向的另一条输送线，无需人工干预即可完成流向切换，分流动作响应时间控制在0.8秒以内，不会对主线的连续输送节拍造成明显影响。设备下部设置封闭柜体结构，可内置驱动电机、电气控制元件、气动阀组等部件，柜体采用钣金门板搭配嵌入式拉手，既能够避免车间粉尘、杂物落入传动部件造成磨损，也方便后期维护时直接打开门板检修内部元件，柜体与铝型材机架采用螺栓连接，

　　拆卸时无需破坏主体框架结构。设计过程中优先考虑了线体的对接兼容性，输送面的高度可根据上下游对接设备的高度进行调整，两端的滚筒轴端预留了传动连接位，可直接对接同规格的其他输送段，也可根据需求在输送面两侧加装导向护条，避免物料在输送过程中偏移掉落。从安装边界来看，设备整体占地为矩形布局，直角转向处的内转角预留了足够的维护空间，无需在设备周边预留过大的操作通道，支脚的安装固定孔位适配常规膨胀螺栓安装要求，地面承载要求不低于500kg/㎡，多数生产车间的常规硬化地面即可满足安装条件。传动部分采用单电机驱动主线滚筒，转向段配置独立驱动单元，两个驱动单元可通过PLC信号联动，根据上游来料的检测信号自动判断是否触发分流动作，

　　也可切换为手动控制模式，适配小批量多品种的生产输送需求。滚筒表面采用镀锌处理，耐磨性能满足常规工业环境下的长期使用要求，避免长时间输送过程中出现锈迹污染物料包装的情况，滚筒两端采用标准轴承座安装，后期更换单个滚筒时只需拆卸两端的固定卡簧即可完成操作，无需拆解整段线体，维护成本较低。线体的侧边预留了条码扫描器、光电传感器的安装位，可直接接入车间的生产管理系统，实现物料流向的自动记录与追溯，适配数字化车间的改造需求。在实际选型应用中，这款输送设备可根据输送物料的单重调整滚筒壁厚与驱动电机功率，常规配置下可满足单重50kg以内的物料输送需求，输送速度可在0-30m/min范围内进行调节，适配不同生产节拍的流水线对接要求。
