双腔长条形通讯壳体注塑模具结构

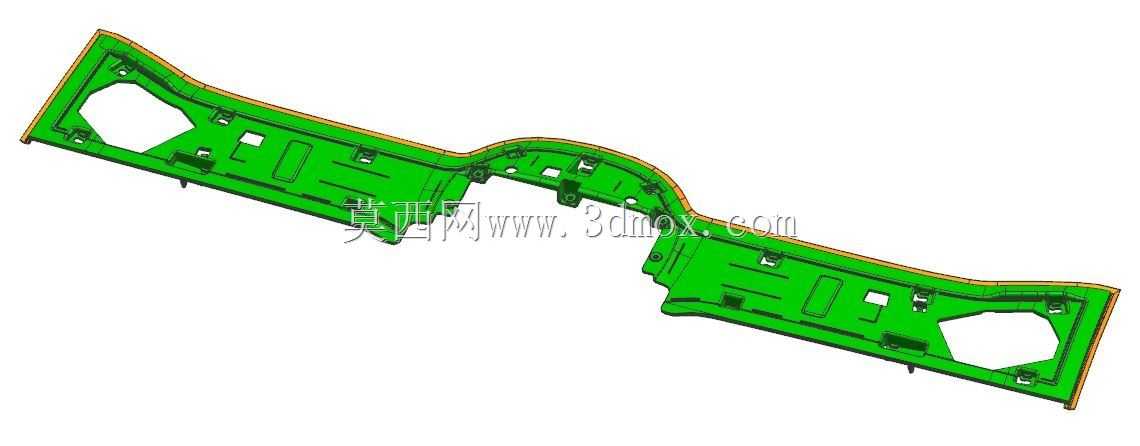

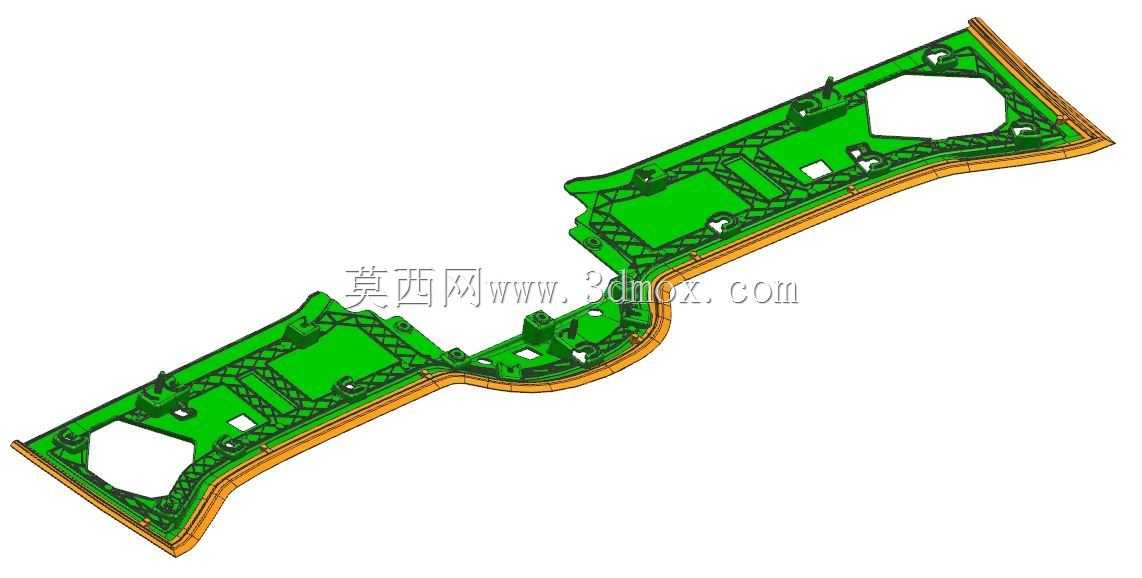

　　这套模具针对通讯类长条形薄壁壳体零件设计，采用1出2的型腔排布，适配卧式注塑机安装使用，主要用于生产通讯设备内部的长条状结构支撑件，这类零件普遍应用于基站内部组件、手持通讯终端的内部支撑框架，对尺寸精度、翘曲变形量有较高要求，成型材料多为添加玻纤的工程塑料，需要模具具备足够的刚性与均匀的冷却回路来控制成型变形。

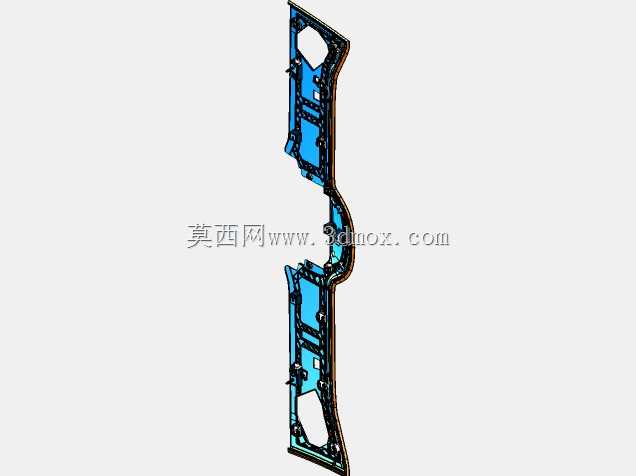

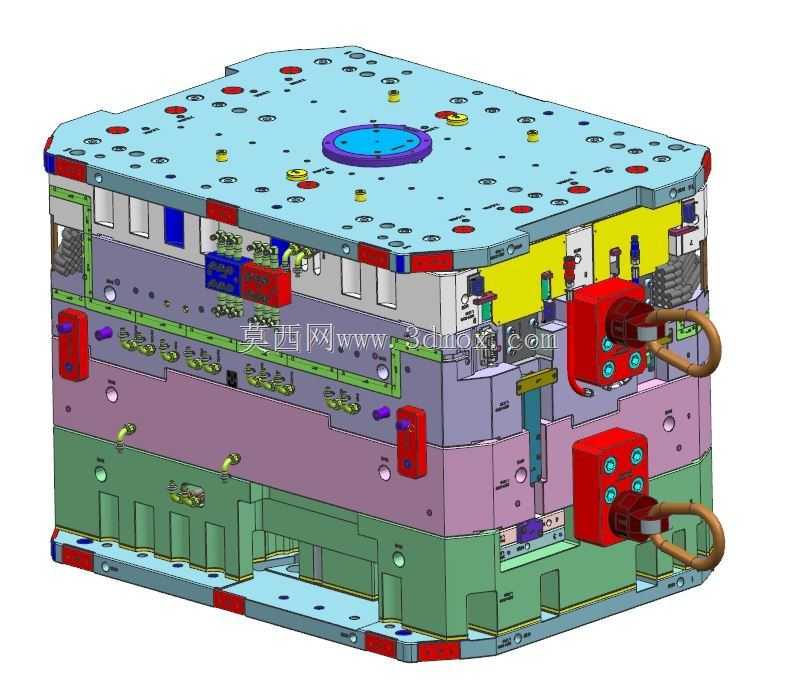

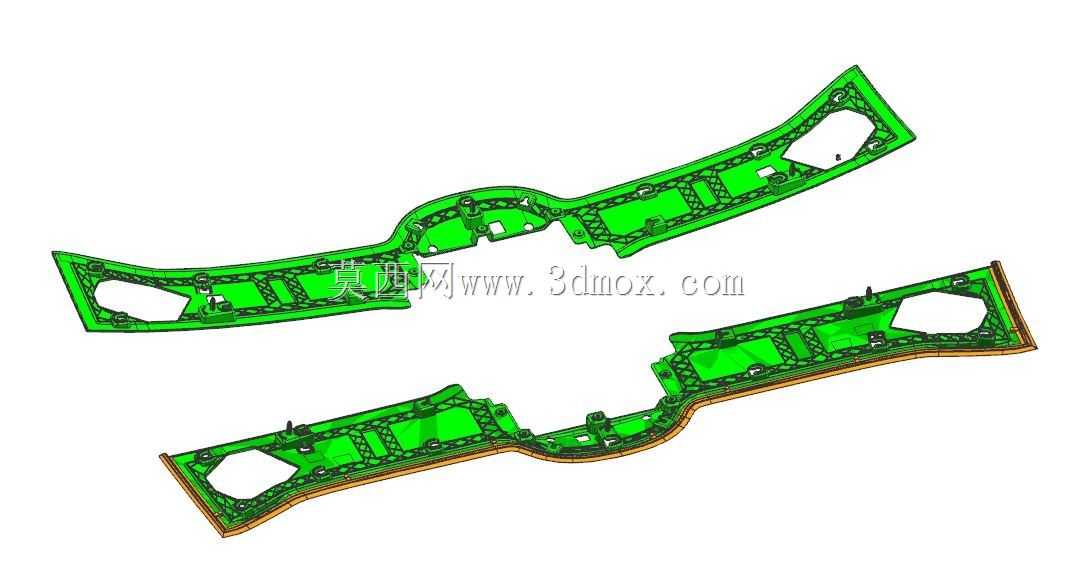

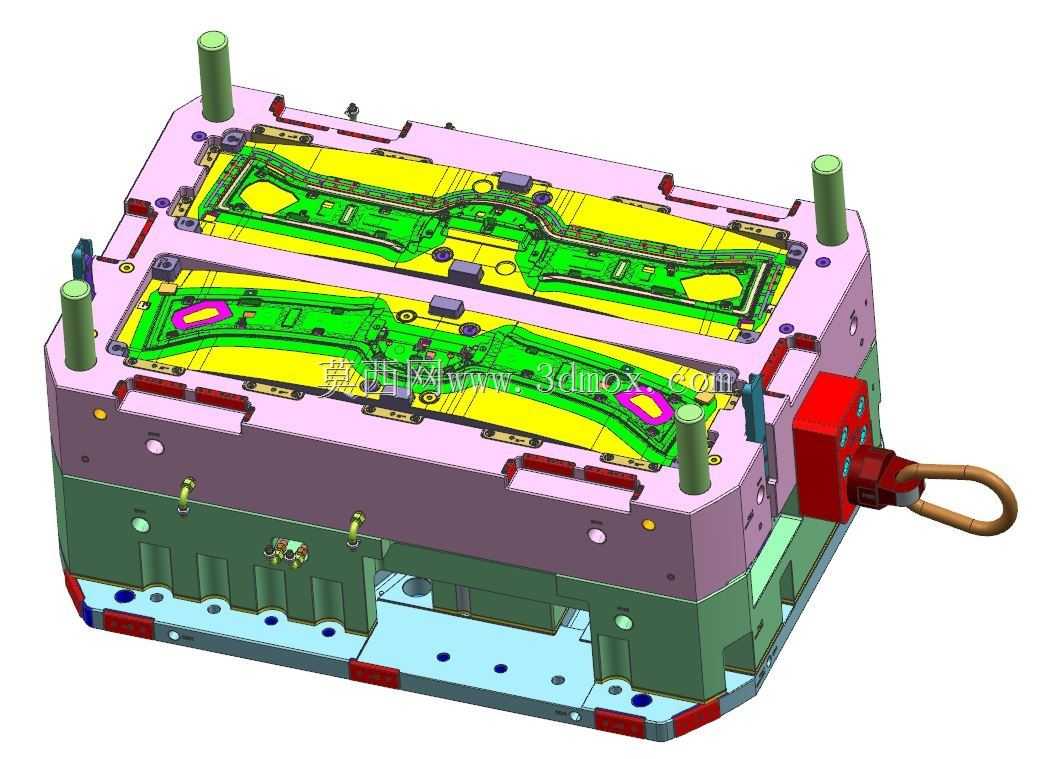

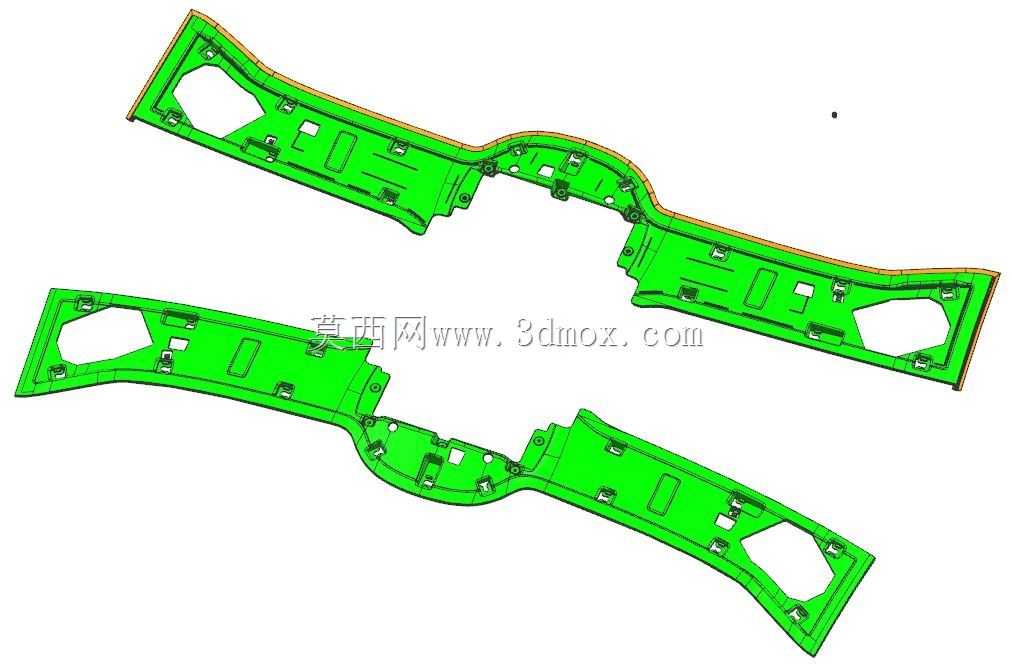

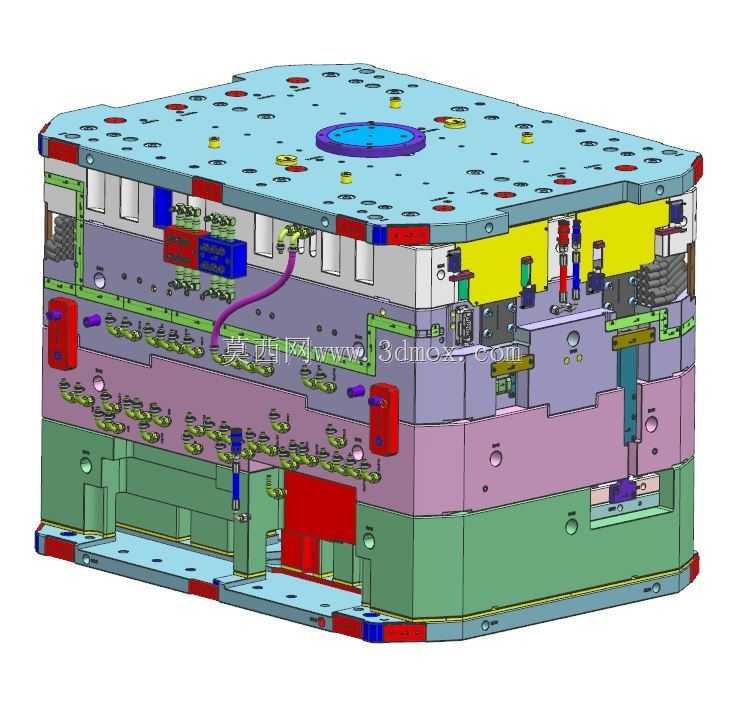

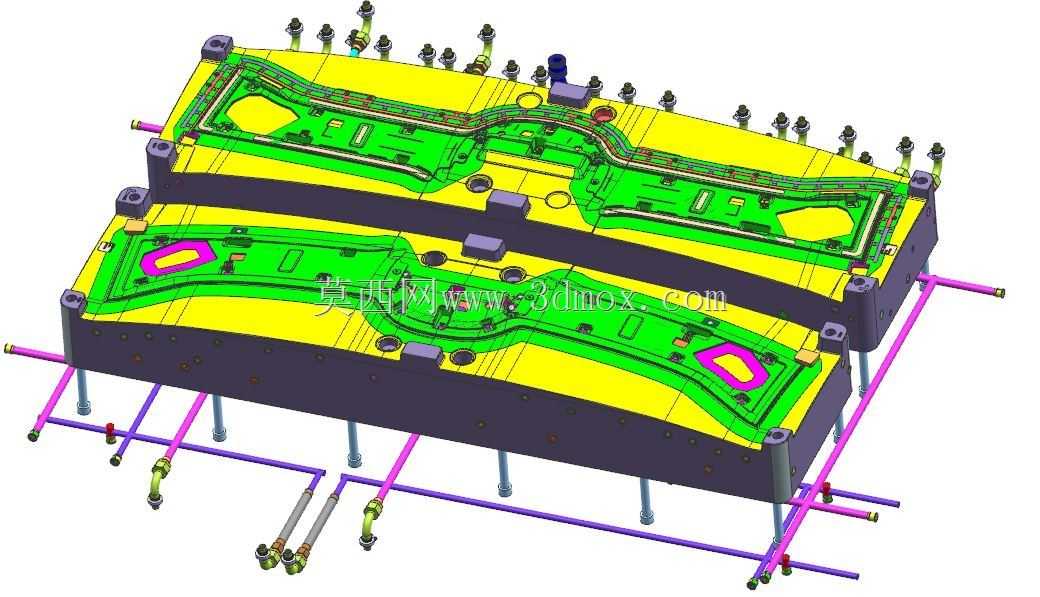

　　从整体结构来看，模具采用标准模架搭配定制成型镶块的设计思路，上下模的导向依靠四角的导柱导套完成精准定位，导柱长度超出主分型面足够距离，合模过程中先导向定位再闭合型腔，避免合模错位擦伤型腔表面。型腔部分采用整体镶拼结构，将成型区域的复杂轮廓拆分为多个独立镶块，既方便加工时的精度控制，也便于后续量产过程中磨损部位的快速更换，减少停机维修的时间成本。

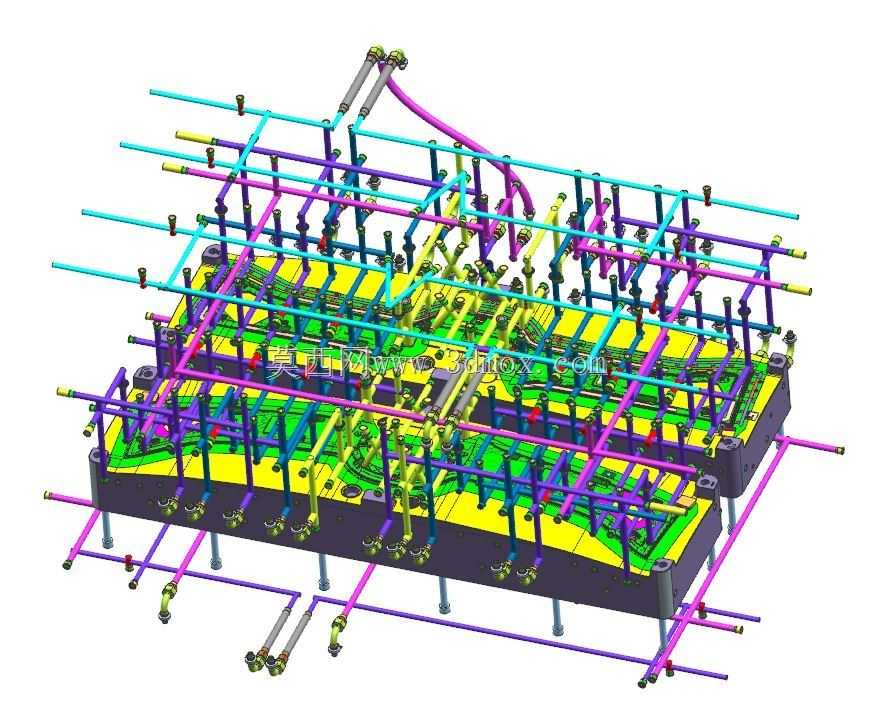

　　浇注系统采用侧浇口进料，浇口位置设置在零件长度方向的侧边非外观区域，避免在零件装配外露面留下浇口痕迹，流道截面采用梯形设计，平衡两个型腔的进料速度，保证两个型腔内的熔料填充速度一致，避免出现一腔过保压一腔缺胶的成型缺陷。冷却回路围绕两个型腔的轮廓做随形排布，在动定模的成型镶块内部分别设置多组循环水路，水路距离型腔表面的距离保持均匀，控制在12-15mm区间，避免距离过近导致型腔壁面温差过大，也防止距离过远降低冷却效率，水路接口统一设置在模具的非操作侧，方便注塑机的冷却水管快速接驳，同时避免操作侧的管路干涉取件作业。

　　顶出系统采用顶针、顶块组合的顶出方式，针对零件上的深筋、卡扣位置单独设置扁顶针，避免顶出过程中零件出现顶白、变形问题，顶针排布位置避开零件的装配贴合面，防止顶针痕迹影响后续零件的装配精度。模具的侧面设置有抽芯机构，用于成型零件侧面的倒扣卡扣结构，抽芯动力采用液压缸驱动，抽芯行程根据倒扣深度预留足够安全余量，抽芯动作与开模、顶出动作通过注塑机的行程开关做互锁，避免动作顺序错误导致模具撞模损坏。

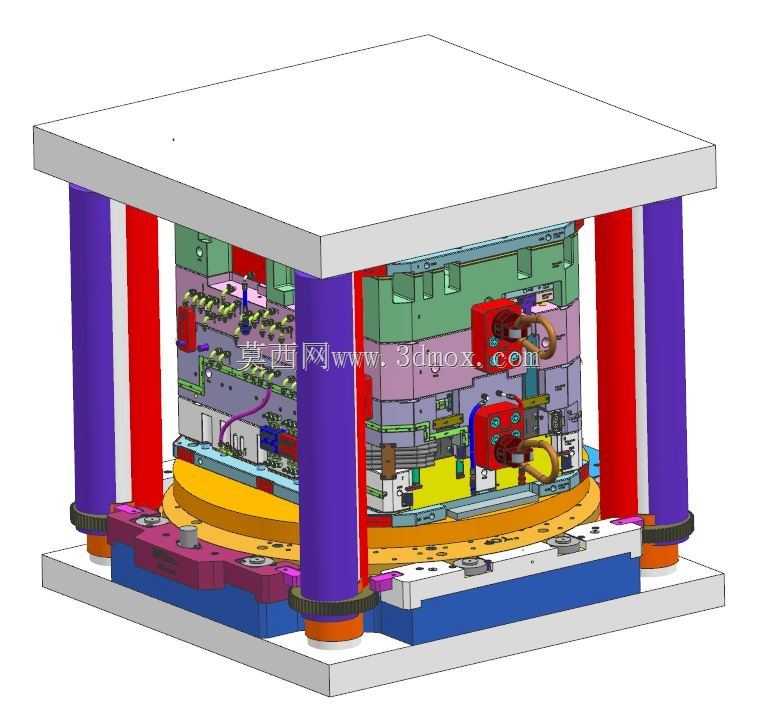

　　安装边界方面，模具的长宽尺寸适配200吨级卧式注塑机的哥林柱间距，模具总厚度符合该吨位注塑机的最小模厚要求，定位圈尺寸采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴尺寸匹配，锁模时可实现紧密贴合避免射胶漏料。模具的动定模分别设置有独立的吊环孔，方便模具吊装转运与上机安装，锁模槽位置按照注塑机的标准压板尺寸设计，可使用标准压块快速完成模具锁固。

　　在量产适配性上，模具的分型面围绕零件轮廓做了多段贴合密封设计，合模后分型面的贴合间隙控制在0.02mm以内，避免射胶过程中出现飞边问题，减少后续零件的去飞边工序工作量。排气槽开设在型腔末端的熔料最后填充位置，排气槽深度根据成型材料的流动性设置为0.02-0.03mm，既可以顺利排出型腔内的空气，避免零件出现困气烧焦、缺胶问题，也不会出现溢料产生飞边。所有活动配合位置都设置有润滑槽，量产过程中可定期加注润滑脂，保证导柱、抽芯滑块、顶针板的动作顺畅，减少活动部件的磨损量，延长模具的整体使用寿命。
