多工位级进冲压注射复合模具结构设计

　　这套复合成型模具主要面向通讯类小型结构件的批量生产场景，适配高速冲床搭配立式注射机的联线生产工位，可在单台模架内完成带局部嵌件结构的五金塑胶复合件连续加工，省去传统工序间的工件转序、二次定位装夹环节，能有效控制薄壁类通讯结构件的成型形位公差，适配3C通讯行业对小型结构件尺寸一致性、批量化生产效率的严苛要求。从实际生产用途来看，该模具整合了多工位级进冲压与局部注射成型的功能，可依次完成带料冲裁、折弯、局部嵌件定位、塑胶注射、冷却定型、料边分离、成品顶出的全工序动作，无需额外配置独立的注射成型工装与中转治具，单条产线可减少3名以上工序操作人员的配置，同时避免转序过程中工件磕碰、定位偏差带来的不良率提升。在功能特性设计上，

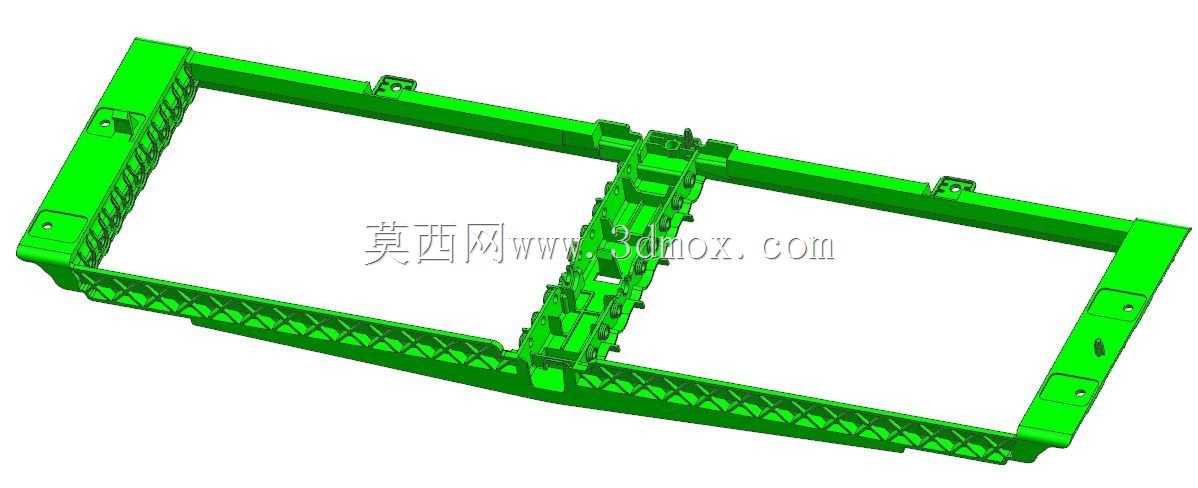

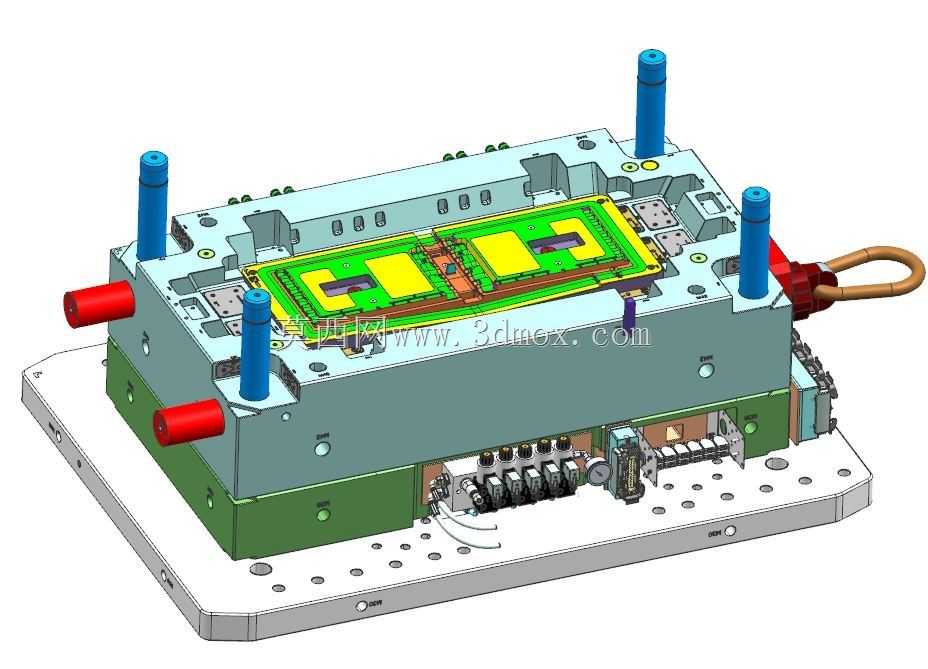

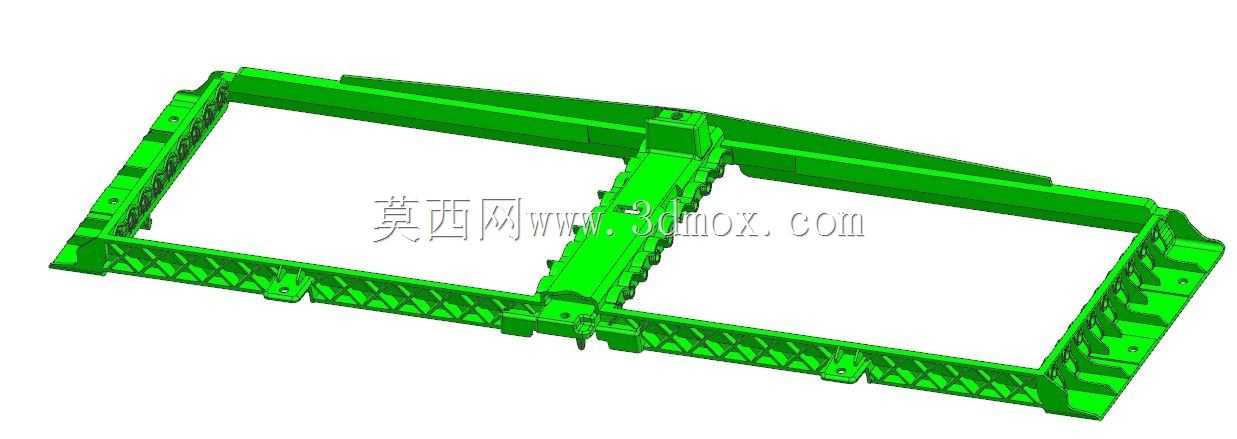

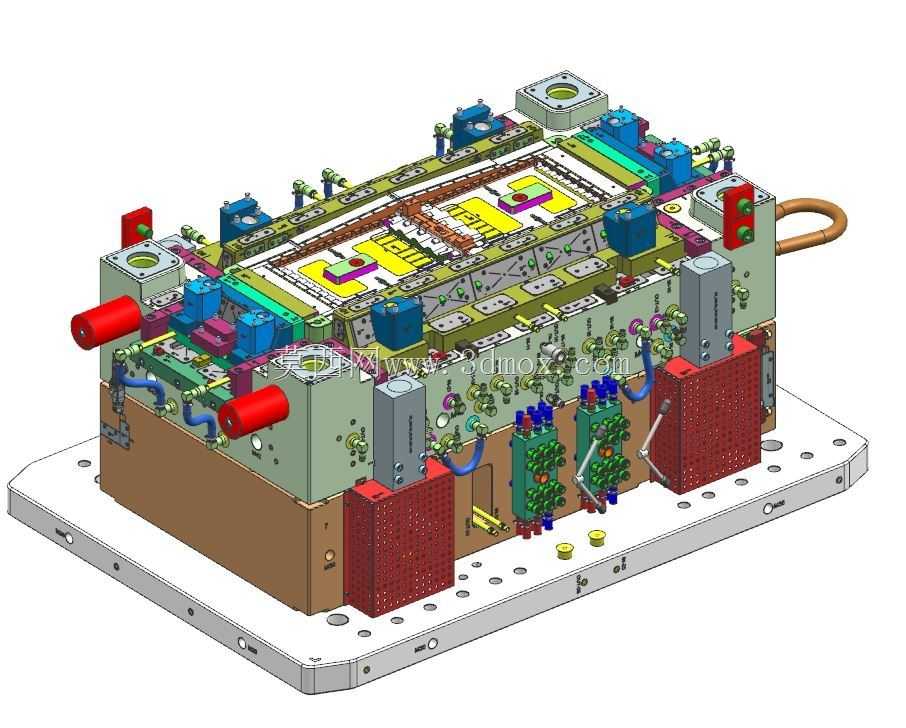

　　模架采用四导柱精密导向结构，导柱导套配合间隙控制在0.008mm以内，可承受高速连续冲压工况下的偏载冲击力，保证上下模合模精度的长期稳定性；模具内部集成了独立的冷却回路，针对注射成型区域设置了随形冷却流道，可将注射区域的模温稳定控制在工艺要求区间，缩短塑胶件的冷却定型周期，同时避免局部模温不均导致的塑胶件翘曲、缩痕缺陷；冲压工位设置了独立的误送料检测触点，一旦带料送进步距出现偏差，设备会即时触发停机信号，避免误冲导致的模具损坏；顶出机构采用混合顶出设计，针对冲压成型的刚性五金区域采用直顶杆顶出，针对注射成型的塑胶薄壁区域采用顶板顶出，避免顶出过程中工件出现变形、顶白缺陷。设计思路上，整体采用模块化工位布局，

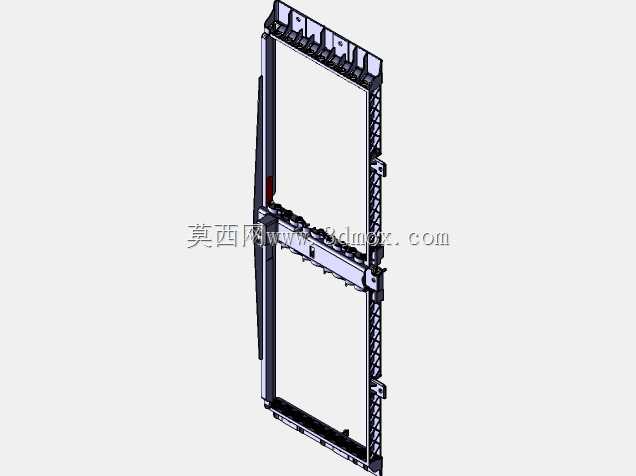

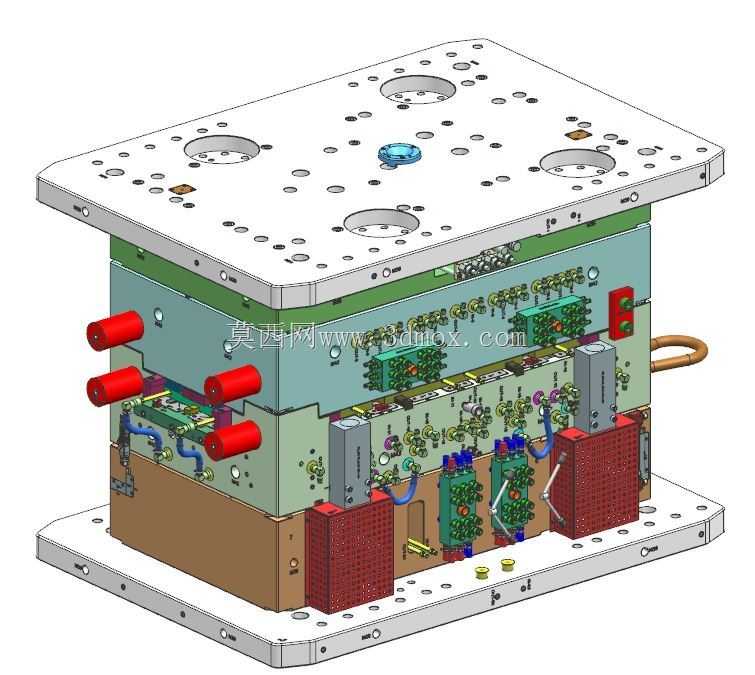

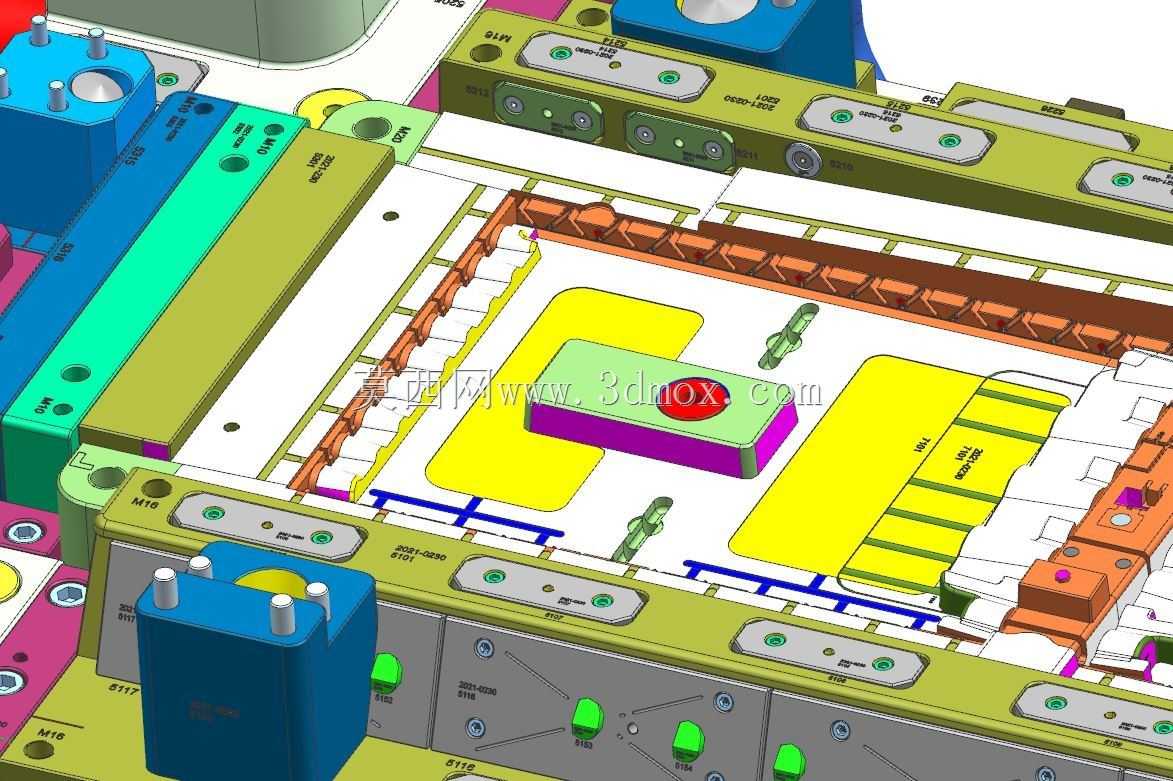

　　沿带料送进方向依次排布冲定位孔、冲外形废料、多次折弯、嵌件预装定位、注射型腔合模、注射充型、冷却保压、料架分离、成品顶出的工位，各工位的受力载荷经过平衡计算，将大冲裁力的工位对称排布在模架中心区域，避免偏载导致的模架长期使用变形；注射单元采用独立的热流道结构，减少浇注系统凝料的产生，同时控制塑胶熔体的充型速度与压力，避免高速充型导致的塑胶飞边、烧焦缺陷；所有易损的冲裁镶件、型腔镶件均采用快换式结构设计，生产过程中出现镶件磨损、崩损时，无需拆解整副模具，可直接从模架侧面抽出更换镶件，大幅缩短设备停机维护的时间。从安装边界与尺寸适配来看，模架整体采用标准模架规格，上下模座的安装孔位适配行业通用的65吨-120吨高速冲床工作台安装尺寸，

　　模架闭合高度、开模行程参数匹配常规立式注射机的参数区间，无需对现有生产设备进行额外改造即可直接上机安装；模具的外接气路、冷却水路接口均集中设置在模架侧面的统一接口区域，外接管路排布整齐，不会与设备的运动部件产生干涉；送料方向适配常规的右进左出送料布局，可直接对接标准的滚轮送料机、伺服送料机，送料步距精度可控制在±0.01mm以内，满足精密小型零件的成型精度要求。实际生产验证中，该模具的连续冲压行程次数可达每分钟60次以上，成型工件的关键尺寸公差可稳定控制在IT7级精度以内，成型后的工件无需额外的二次去毛刺、整形工序，可直接进入下游的组装环节，适配通讯连接器、小型内置结构支架等零件的大规模量产需求，模具的整体使用寿命在正常维护工况下可达千万冲次以上，能有效降低单位零件的工装摊销成本。
