多工位级进冲压模具装配结构设计

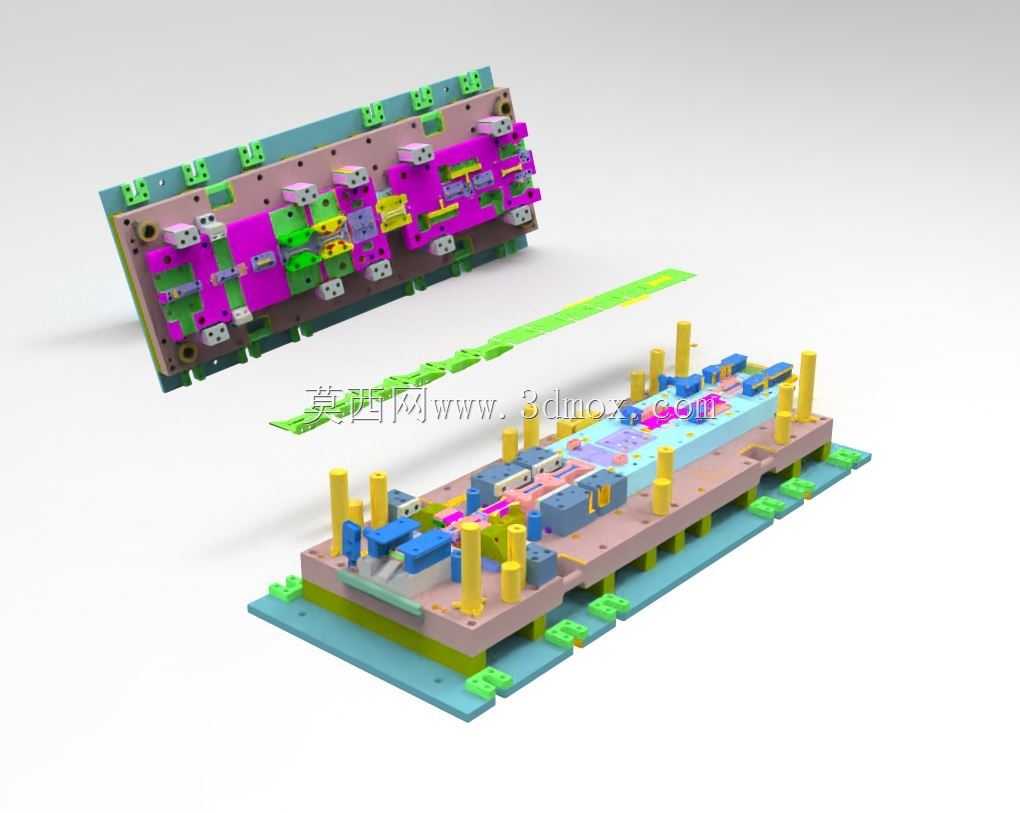

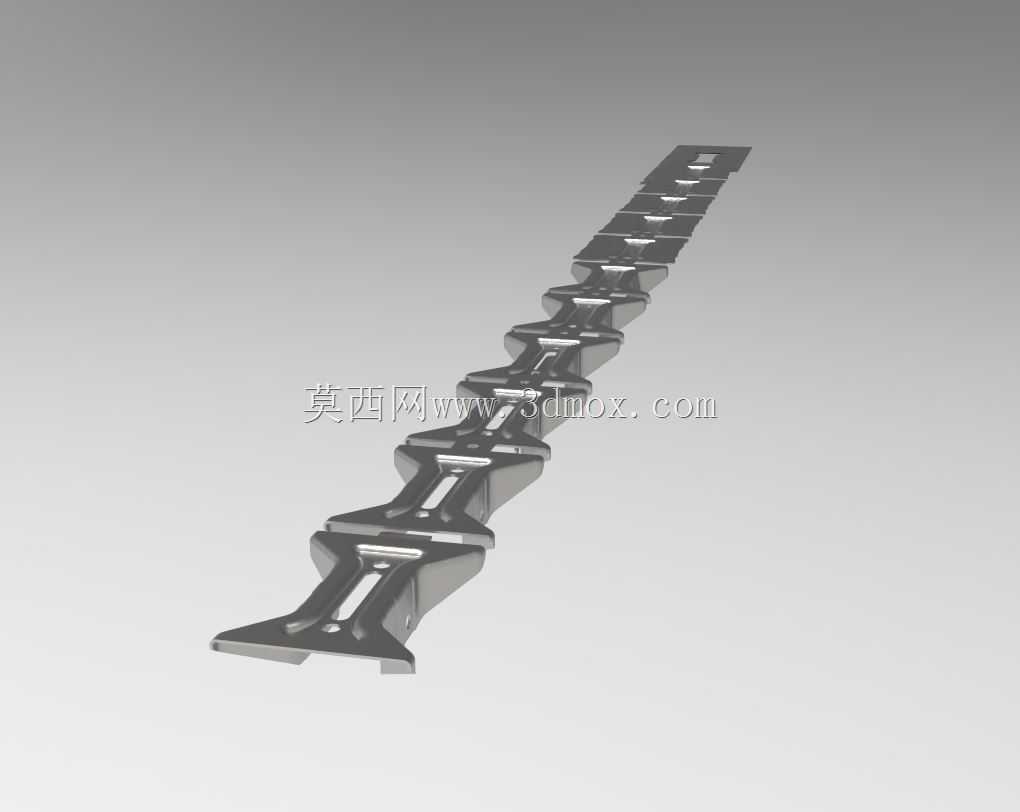

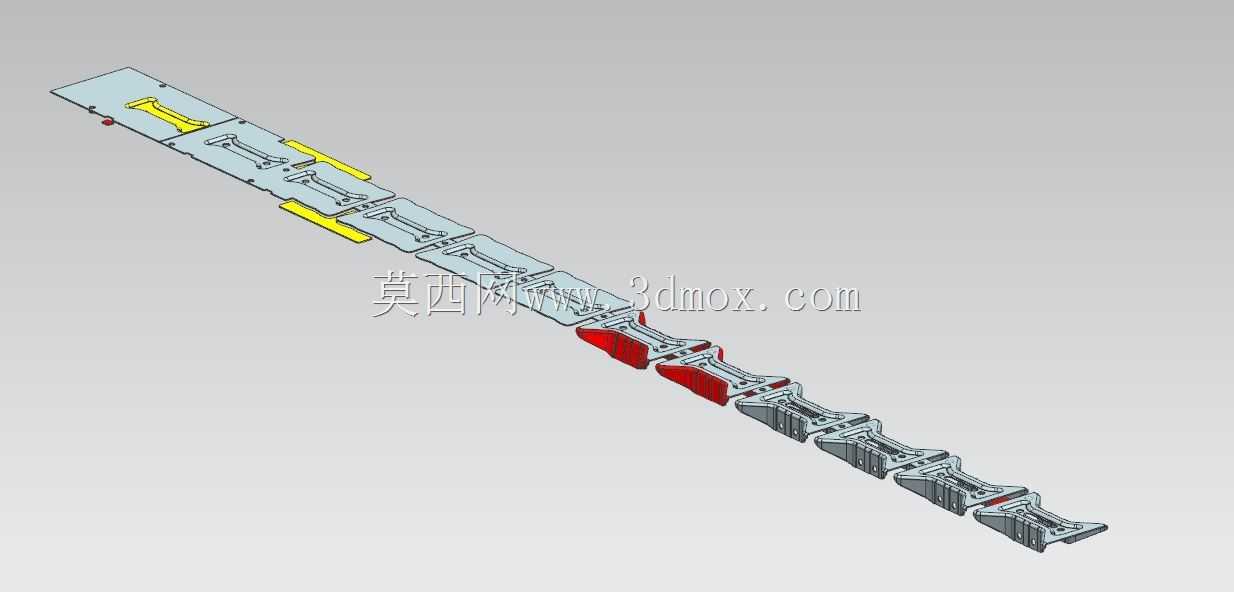

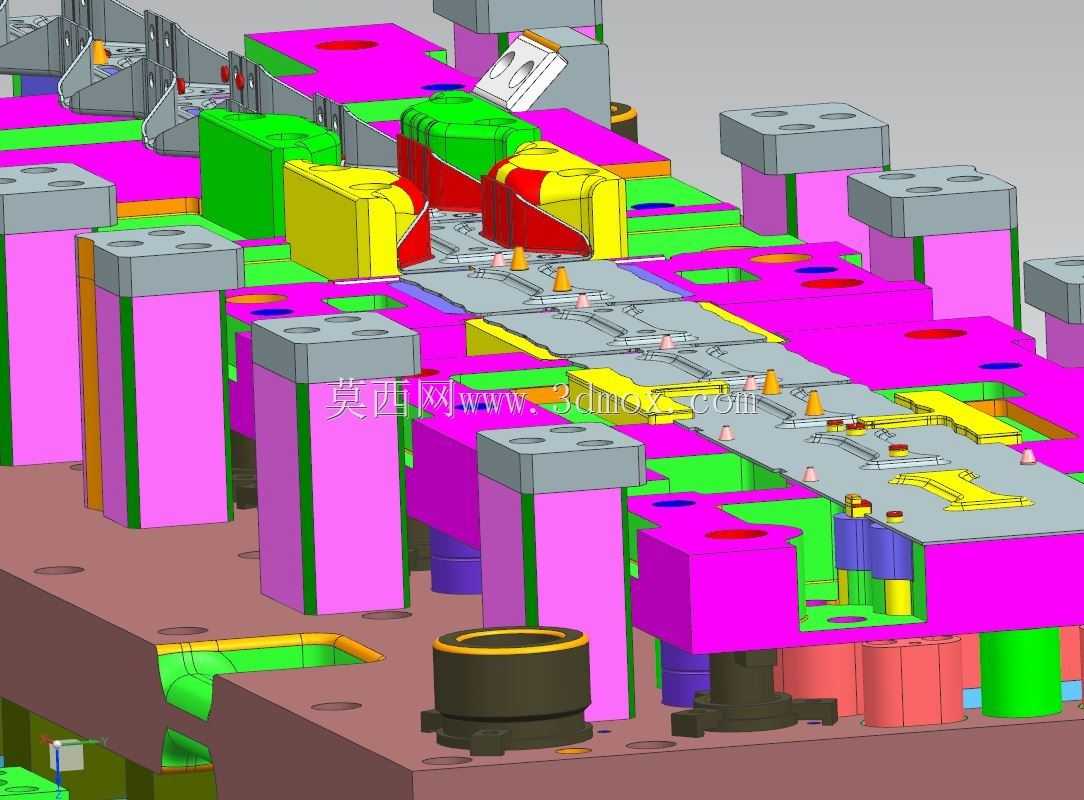

　　这套级进模结构针对薄金属板材连续冲压工序设计，适配通用开式压力机的安装接口，可在单次滑块行程内完成多道工序的同步加工，全程无需人工周转半成品，能大幅降低冲压工序间的定位误差，提升批量冲压件的尺寸一致性。整套模具采用正装式结构布局，下模座通过T型槽螺栓与压力机工作台面锁紧固定，上模座通过模柄与压力机滑块连接，安装时需保证上下模的导柱导套配合间隙均匀，合模时无卡滞偏斜，导柱的有效导向长度需满足滑块在上死点时，导柱仍保留不小于十五毫米的配合长度，避免开模状态下导套脱出导柱引发合模撞模风险。从工序排布来看，条料沿导料板从模具右侧送入，首工位设置侧刃与导正销配合完成条料的步距定位，侧刃的裁切尺寸与单步步距匹配，

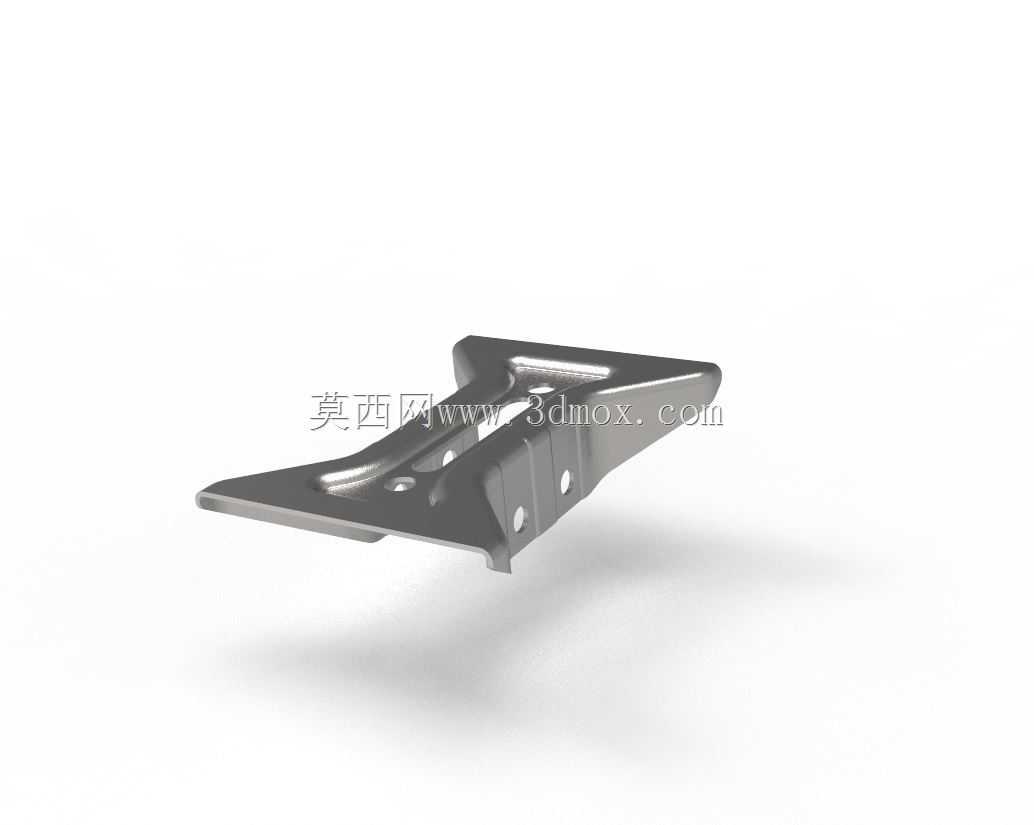

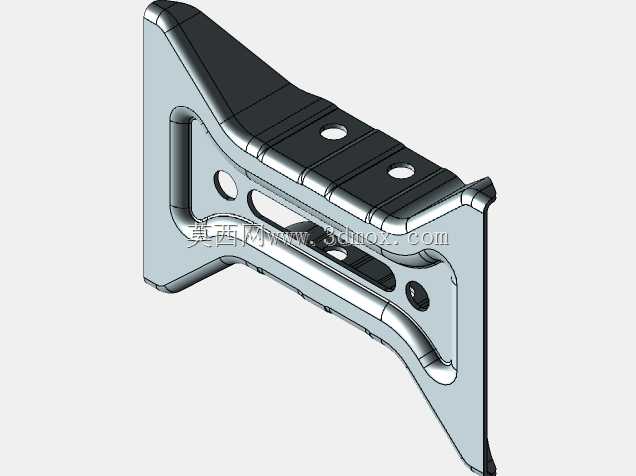

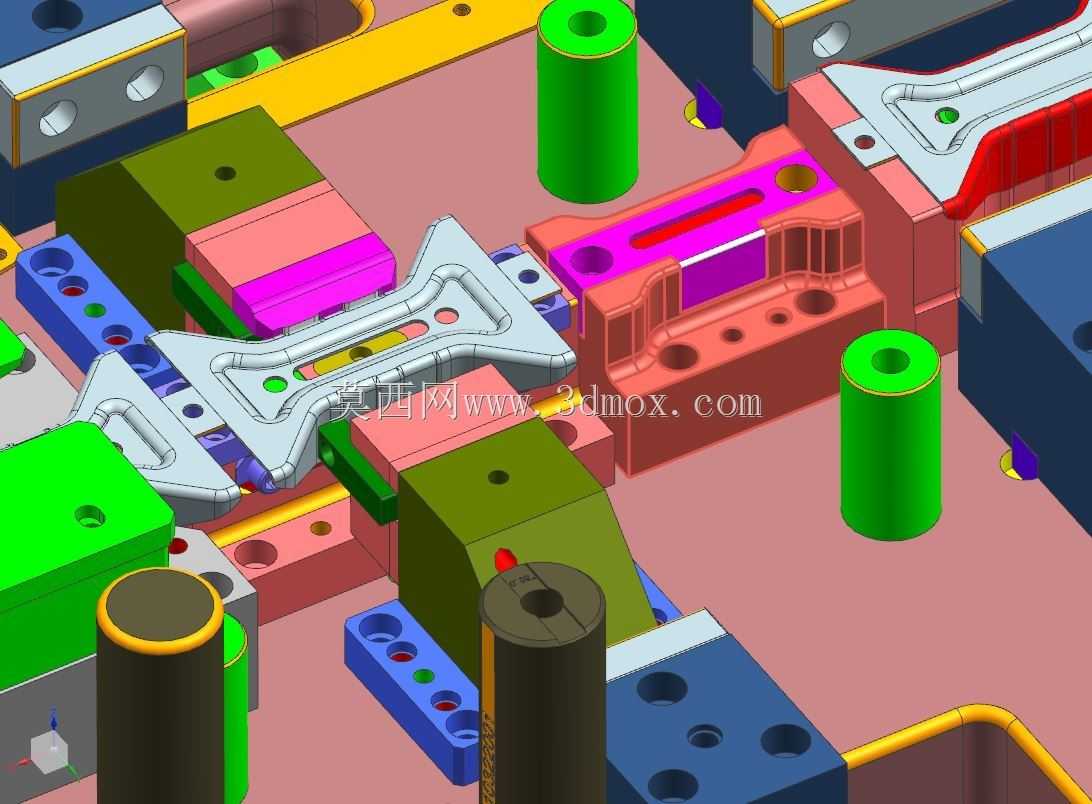

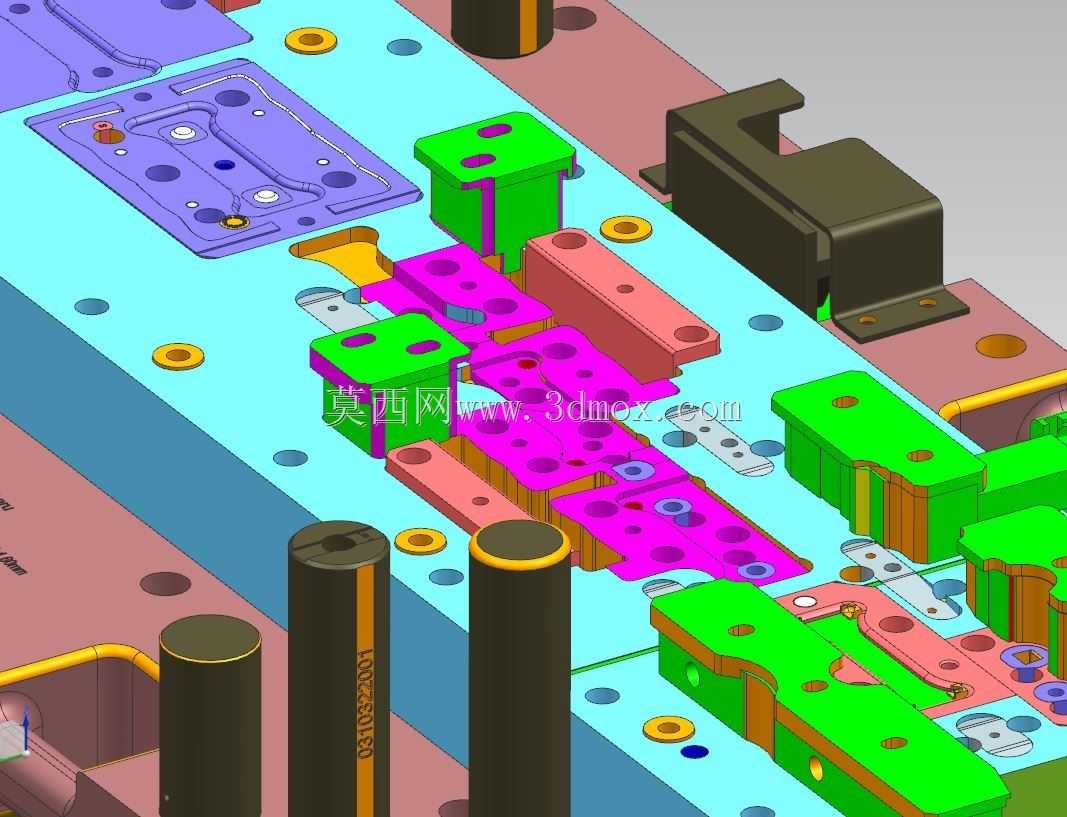

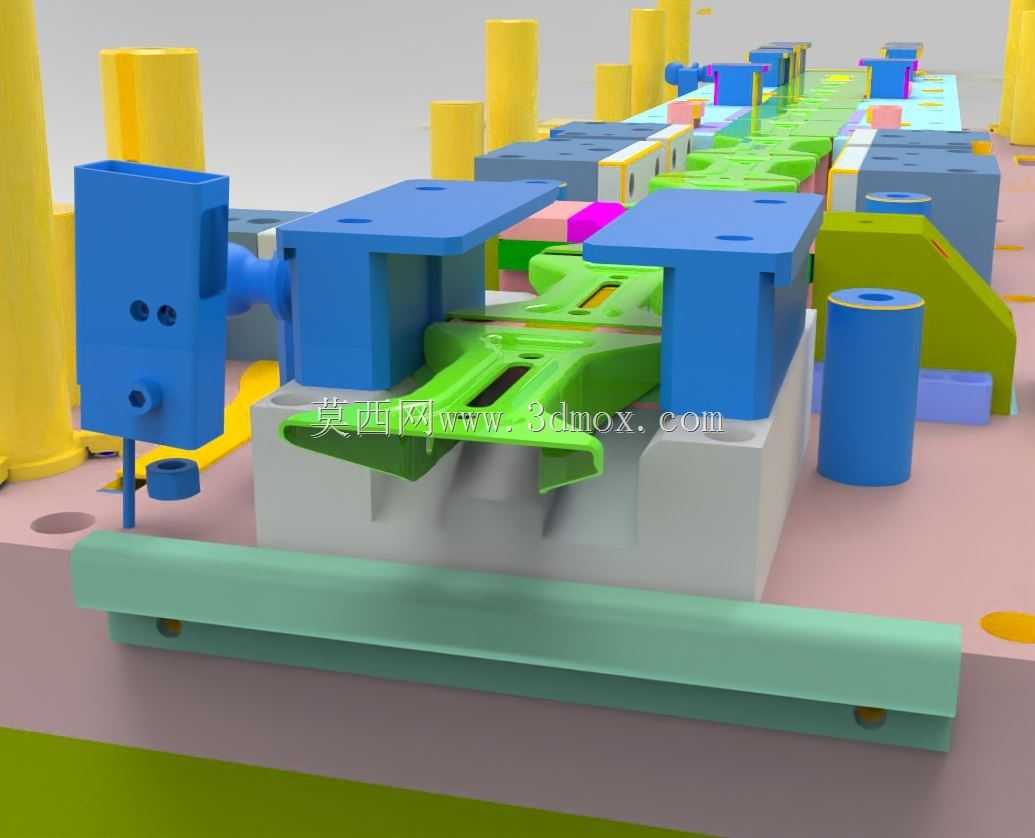

　　每一次送料后侧刃裁切条料侧边形成定位台阶，配合各工位的导正销插入预制工艺孔，保证每一步送料的位置精度控制在0.02毫米以内，避免多工位加工时出现孔位偏移、外形错位的问题。中间工位依次排布冲裁、弯曲、成型等工序结构，不同工位的凸模根据加工需求采用不同的固定方式，冲小孔的凸模采用护套式结构增强抗偏载能力，避免细长凸模在反复冲压过程中出现断裂；弯曲工位的凸模设置回弹补偿角，根据板材的屈服强度预设1.5到3度的补偿量，抵消板材弯曲后的回弹变形，保证成型件的角度公差符合设计要求；最后工位设置落料凸模与凹模，将完成全部工序的成品从条料上分离，成品通过下模的落料孔直接落入压力机下方的收料箱，剩余的废料条沿导料板从模具左侧送出，

　　配合自动送料机可实现全程无人化连续生产。模具的卸料结构采用弹性卸料板，卸料弹簧均匀排布在卸料板四周，保证卸料力均匀作用在条料表面，冲压时卸料板先压紧条料再完成冲切动作，避免板材在冲切过程中出现翘曲变形，同时卸料板上对应各凸模的位置设置精准的避让孔，既对凸模起到辅助导向作用，又能在开模时将箍在凸模上的板材顺利卸下，防止带料问题影响连续送料。各模板之间设置等高套筒与内六角螺钉连接，保证模板的平行度公差控制在0.01毫米以内，避免因模板倾斜导致凸凹模间隙不均，出现冲切断面毛刺过大、啃模等问题。模具的刃口部分采用合金工具钢材质，经过淬火回火处理后硬度达到HRC58-62，保证刃口的耐磨性与使用寿命，正常维护状态下可完成百万次以上的冲压作业。

　　针对不同厚度的冲压板材，可通过调整压力机的滑块闭合高度，配合卸料板的弹簧预压量调整，适配0.2到1.2毫米厚度的冷轧钢板、镀锌板、铝板等常用冲压板材，无需大幅改动模具主体结构。在实际生产场景中，这类级进模多用于五金连接件、电子金属结构件、小型家电五金配件的批量生产，相比单工序模能减少设备占用数量与人工操作岗位，单台压力机配合该模具即可完成原本需要3到5台单工序模才能完成的加工流程，生产效率提升4倍以上，同时减少了工序间半成品搬运带来的外观磕碰、变形等不良问题，稳定量产时的产品不良率可控制在千分之二以内。模具的所有易损件均采用标准化设计，凸模、凹模镶块、导柱导套、弹簧等部件均可快速更换，日常维护时只需将磨损的镶块拆下更换备件，无需对整套模具进行重新研磨配模，大幅降低停机维护时间。安装调试时需先完成空载合模测试，确认各工位凸模进入凹模的深度符合设计要求，冲裁工位的凸模进入凹模深度控制在1到2个板材厚度，弯曲成型工位的进入深度根据成型高度调整，避免因进入深度过大导致凸模受力过载断裂，调试完成后采用低速单次行程模式试冲10到20件，检测各尺寸合格后再切换为连续生产模式。
