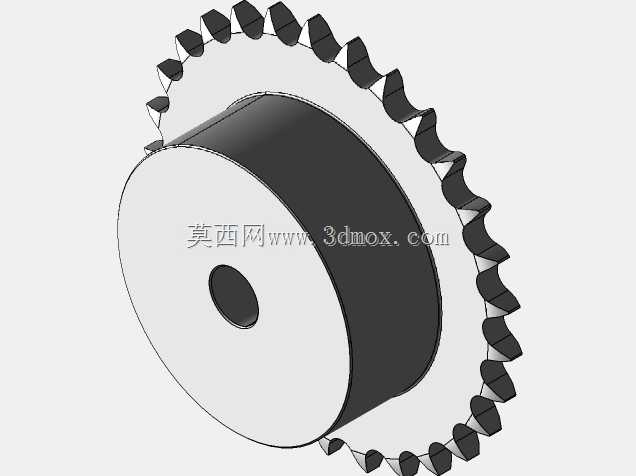

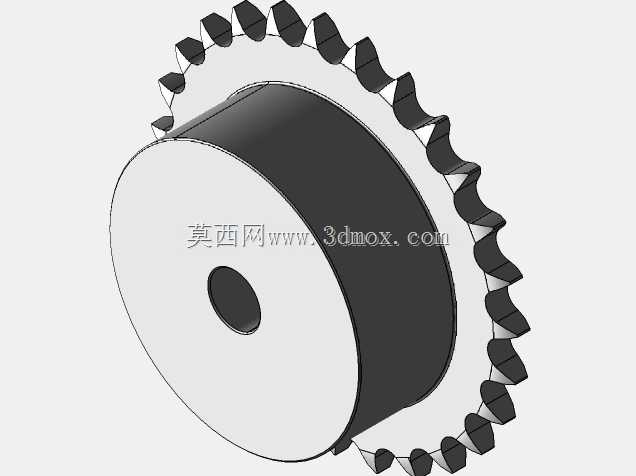

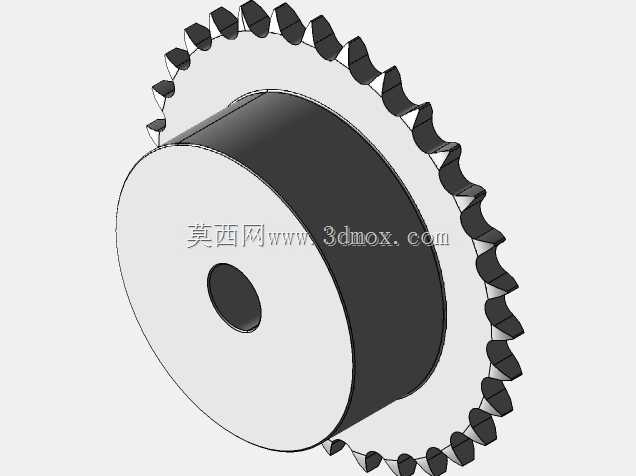

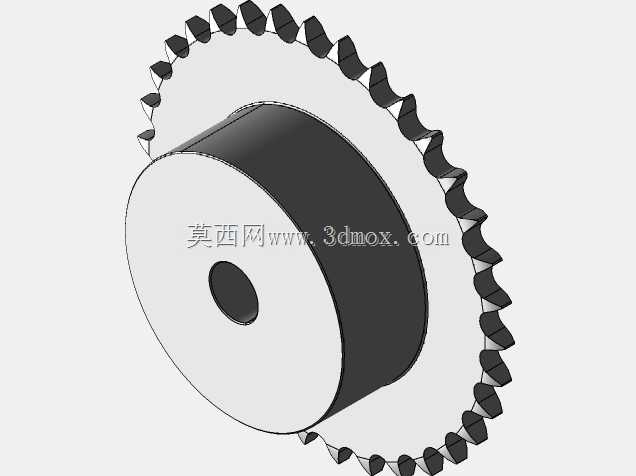

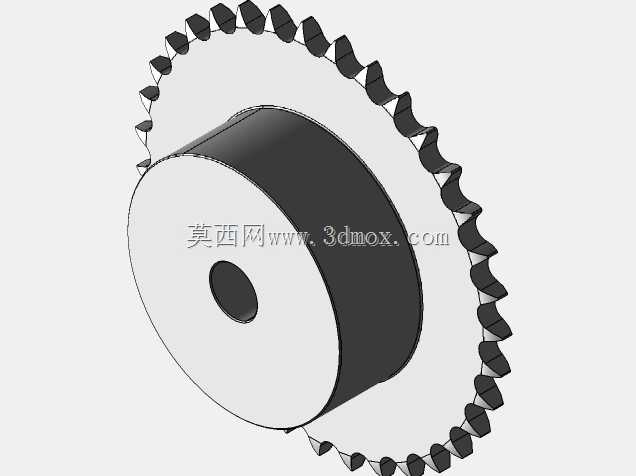

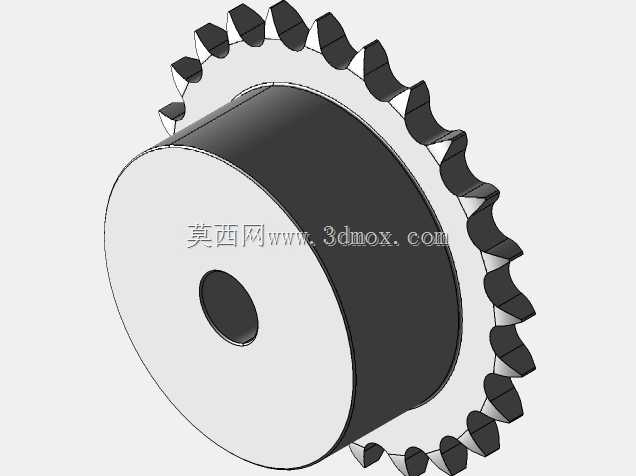

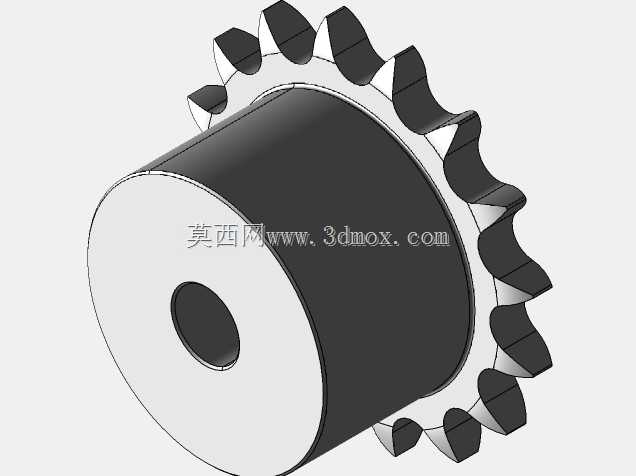

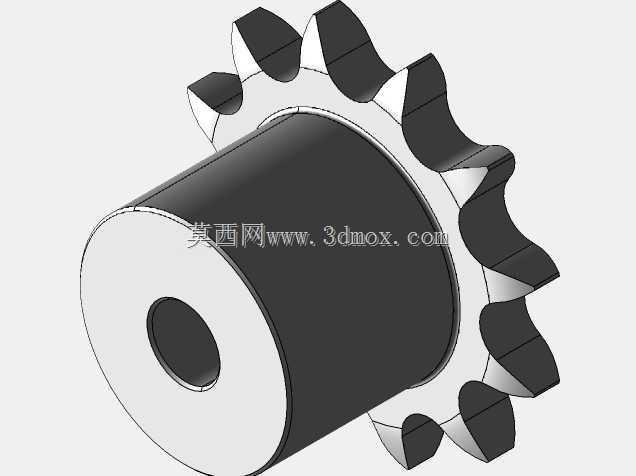

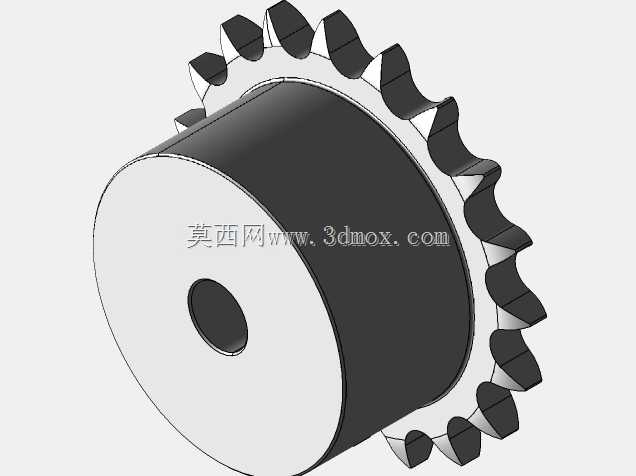

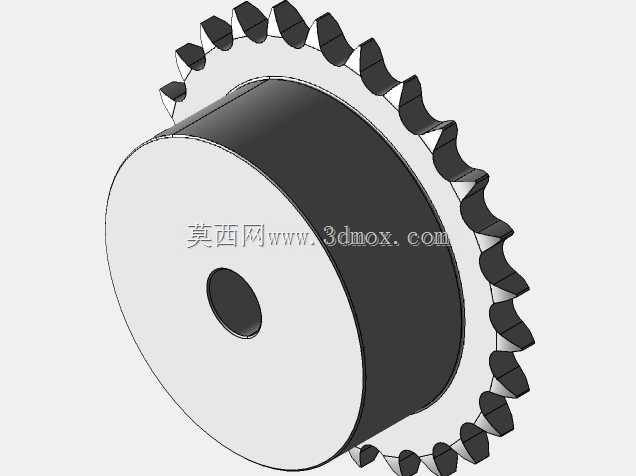

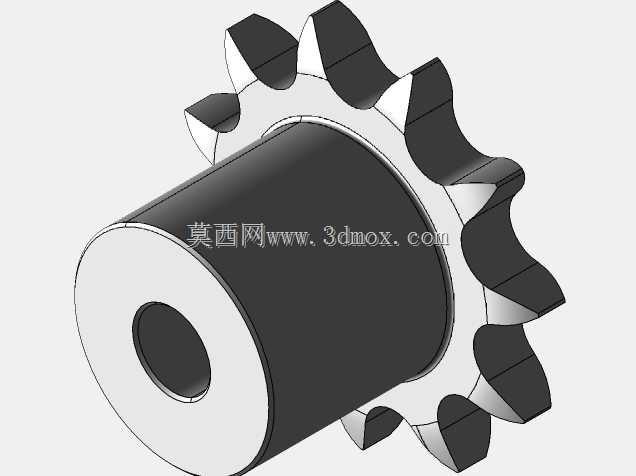

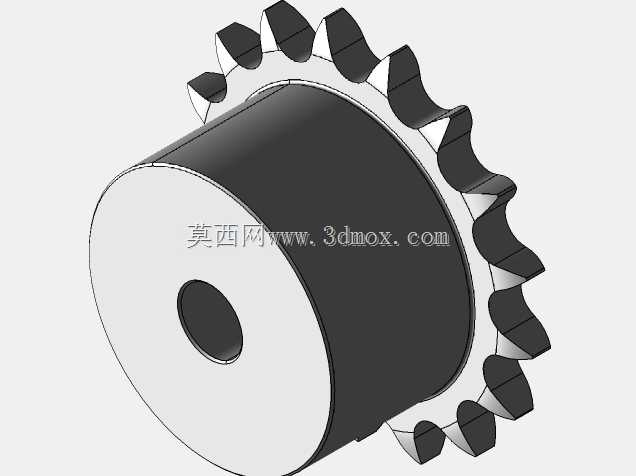

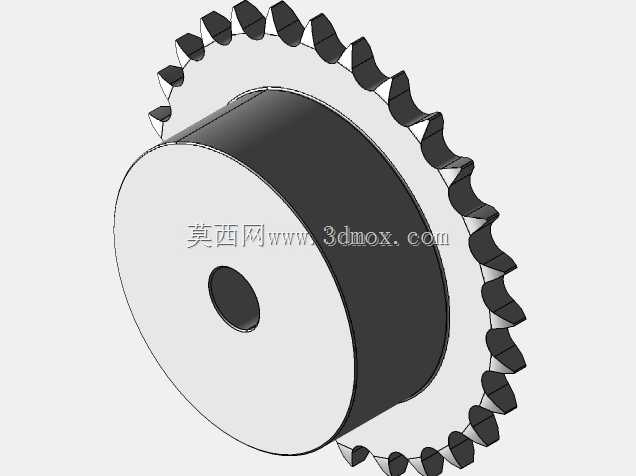

DIN8187标准06B-1单排传动链轮结构

　　这款链轮适配06B系列单排滚子链条，遵循DIN8187标准的齿形参数设计，是链传动系统里的核心啮合部件，在各类需要精准定比传动、低速重载工况的设备中承担动力传递作用。从实际应用场景来看，这类小规格链轮常出现在轻工输送线、小型农机传动组、自动化分拣设备的动力输入端，也会配套在小型机床的辅助进给机构、包装设备的物料推送机构中，相比带传动它不会出现打滑丢转的问题，相比齿轮传动它对安装中心距的容错率更高，不需要严苛的密闭润滑腔体就能稳定运行。

　　设计层面上，齿廓采用三圆弧一直线的标准齿形，齿沟圆弧半径严格匹配06B链条的滚子外径，保证链条啮入啮出时不会出现卡滞、跳齿的问题，每个齿的节距误差控制在链传动允许的公差范围内，避免运行过程中出现附加动载荷，加剧链条和轮齿的磨损。轮体采用带轮毂的一体式结构，轮毂部分做了轴向延伸设计，一方面是为了给中心安装孔留出足够的配合长度，保证和传动轴装配后不会出现偏摆，另一方面也能提升轮体的整体刚性，在承受冲击载荷时不会出现轮毂开裂的问题。中心的通孔为光孔设计，实际使用时可以根据配套轴的直径做最终的精加工，也可以根据需求加工键槽、顶丝孔来完成周向和轴向的固定，适配不同的安装需求。

　　从安装边界来看，轮齿的齿顶圆直径、齿根圆直径都严格遵循标准参数，轮毂的外径小于齿根圆直径，不会干涉链条侧板的运行空间，轴向的轮毂长度和轮齿宽度匹配06B链条的内节内宽，保证链条在运行过程中不会出现轴向窜动脱链的问题。设计时已经考虑了链轮的受力分布，齿根部分做了圆弧过渡，避免应力集中，在频繁正反转的工况下也能保证足够的疲劳强度。轮齿的工作齿面做了参数化的修形，啮入端的齿侧间隙略大于啮出端，减少链条刚进入啮合时的刚性冲击，哪怕是在启动、急停的瞬时冲击载荷下，也能保证链条和轮齿的平稳贴合，降低运行过程中的噪音。

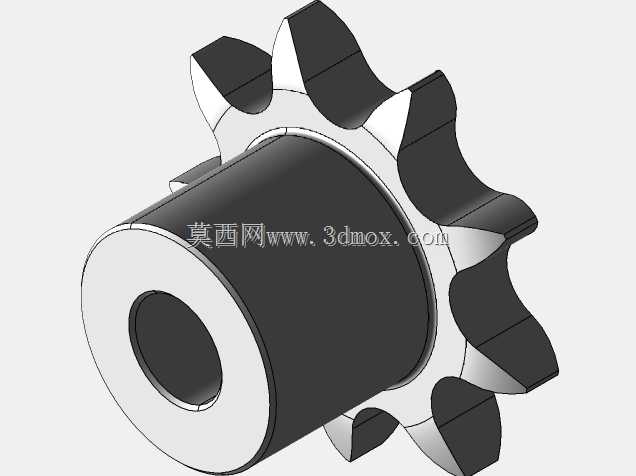

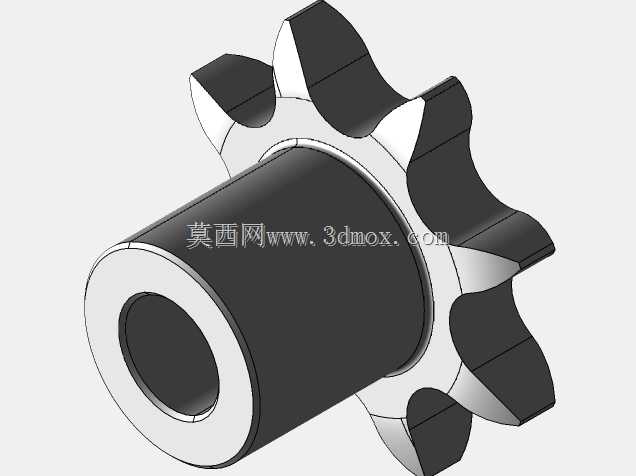

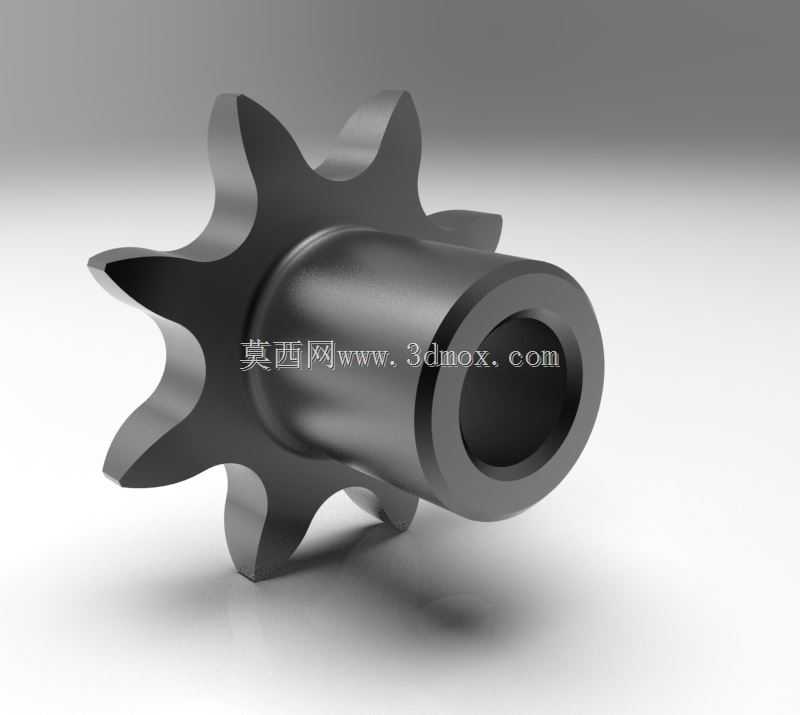

　　在实际选型配套时，这款9齿的小链轮通常作为主动轮使用，和大齿数的从动轮配合实现减速传动，因为小链轮的啮合频次更高，设计时已经预留了足够的磨损余量，正常润滑工况下的使用寿命能匹配整根链条的更换周期，不需要提前更换。轮体的结构没有多余的减重设计，整体实心结构适合小尺寸规格的加工工艺，不管是采用铣齿加工还是滚齿加工都能快速成型，不需要复杂的工装夹具，加工成本可控。安装时需要注意链轮的端面跳动和径向跳动公差，保证两轴的平行度，避免链条出现偏磨，链轮的轴向定位要可靠，不能在运行过程中出现轴向窜动，否则会加剧链条侧板的磨损，甚至出现脱链的故障。

　　这类标准链轮的互换性很强，只要是对应06B规格的链条，不管是哪个厂家生产的都能完美啮合，不需要做定制化的齿形调整，在设备维护更换时也能快速找到替换件，减少设备的停机维护时间。和同规格的其他传动件相比，它的结构更简单，维护成本更低，哪怕是在多粉尘、有少量油污的工况下，也能保持稳定的传动效率，不会因为少量的杂物进入啮合区就出现传动失效的问题，这也是链传动在很多工业场景下无法被替代的核心原因。
