多层螺旋式连续速冻输送冷冻设备

　　这套螺旋冷冻设备主要面向食品加工、中央厨房、水产调理、烘焙面点和预制菜生产线中的连续速冻环节。设备把进料、提升、螺旋盘绕输送、保温冷冻、出料衔接集中在一个立式塔架内，适合在车间面积受限但冻结节拍要求较高的场合使用。相比平铺式网带速冻线，它通过多层螺旋轨道把有效停留长度压缩到较小占地范围内，物料从一侧进入后沿螺旋轨迹缓慢上升或下降，在封闭腔体内完成热量交换，再由端部输送段送出，便于与前段分份、摆盘、包装或后段收集工位对接。

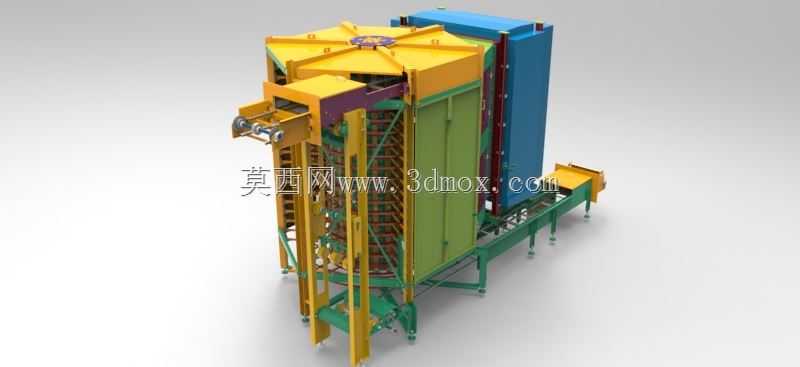

　　从结构组成看，模型中黄色框架承担主要支撑和轨道定位作用，绿色部分为底架、支腿及外部输送连接结构，蓝色立式箱体对应保温腔体或风腔边界，紫色与深色构件集中在进料张紧、驱动衔接和网带导向区域。螺旋轨道围绕中心区域布置，外侧由立柱、横梁和撑杆形成稳定框架，轨道层间距需要兼顾产品通过高度、冷风流通截面、网带回转半径以及维护人员观察和清洗的操作空间。底架并非简单平板，而是按载荷传递路径设置支腿、横向连梁和可调支撑点，使整台设备能够落在车间地坪预埋件或膨胀螺栓固定位上。

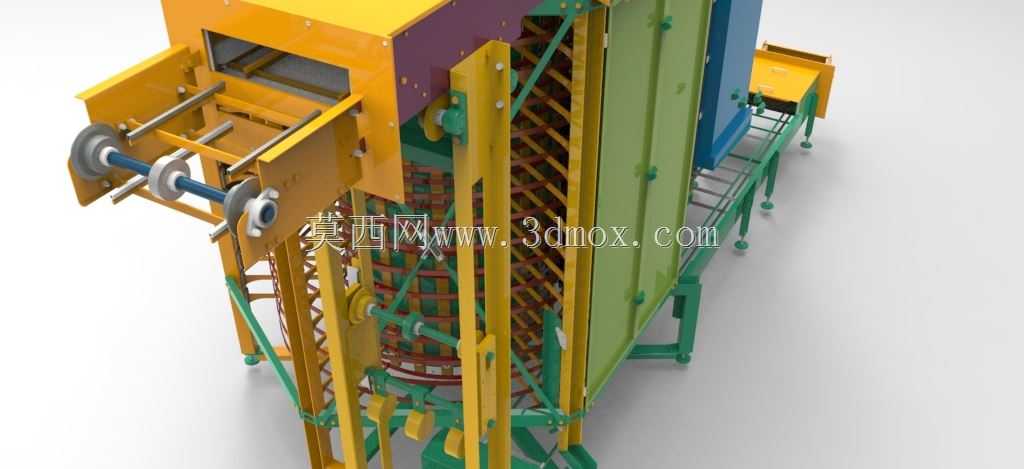

　　进料端设置有水平输送过渡段、张紧机构和导向轮组。网带由牵引构件带动，在进入螺旋段前需要保持稳定张力，避免偏摆、爬带或层间干涉。模型中端部的滚轮、轴承座和调节螺杆体现了这一设计思路：张紧点不宜距离转弯段过远，否则补偿行程传递到螺旋轨道时会滞后；也不能直接压在弯曲轨道入口，否则网带在换向处附加阻力过大。实际设计时通常会把张紧行程、链轮中心距、网带伸长量和热态运行间隙一起校核，确保低温工况下仍能顺畅回转。

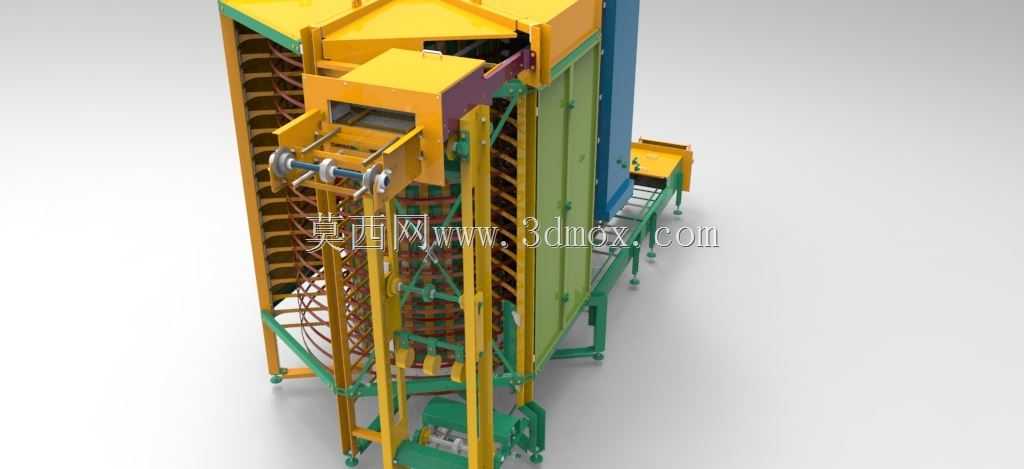

　　螺旋输送段是整机的核心。盘绕轨道的半径决定网带宽度和单次承载面积，层间距决定物料最大高度，轨道总圈数则与冻结时间、输送速度和产量相关。对于肉丸、鱼片、饺子、包子、分割禽肉或调理食品，物料不能在进料处堆积，否则局部风路被堵，中心产品冻结时间拉长。结构建模时需要把网带宽度、挡边高度、轨道支撑梁、中心鼓筒或外侧导向架逐层表达清楚，尤其要注意螺旋起点与终点的切线方向，使进出料段能够平顺衔接，减少产品在转弯入口处倾倒、滑移或碰撞。

　　冷冻功能的实现依赖封闭腔体与循环风路的配合。立式箱体在模型中以简化壁面表示，工程上通常采用保温库板、门框密封、检修门、内部风道、蒸发器安装位和风机平台。风从蒸发器侧经风道导向网带层间，穿过物料层后回流，风速、风向和回风均匀性直接影响冻结效率。若只按外形搭建而忽略风腔边界，后续设备布置时容易出现检修门开启空间不足、风机维护面与输送线冲突、蒸发器抽芯距离不够等问题。因此三维设计阶段应把保温板厚度、门框 swing 范围、网带抽拉方向和外部管线接口一并预留。

　　出料端位于设备侧向，通过短输送段与下游线体连接。该段高度需要与螺旋末端轨道严格对齐，支架采用独立支腿落地，避免把全部悬臂载荷传给塔体。连接位置还应考虑积霜、清洗排水和落差冲击：产品从螺旋网带转入水平段时速度应保持连续，若两段速度差过大，软质食品会挤压变形，硬质块料则可能跳动。对于需要频繁换产的生产线，出料侧可预留挡板、导料槽或计数传感器安装位，但主体结构不应因附加检测元件而削弱框架刚度。

　　安装边界方面，这类设备属于高立式连续输送装置，车间布置时不能只看平面占地。顶部需留出风机、蒸发器或吊装维护空间，底部要确认排水坡度、集水盘和地脚位置；设备正面应保留网带检修和张紧调节通道，背面或侧面需留出保温板拆装、风道清理和电气接线距离。进料端与前级设备之间宜设置小段可调输送接口，用于补偿安装误差；出料端则要保证人员能够接近清理落料。运输时，塔架、底架、侧板和外部输送段可按模块拆分，现场再通过螺栓定位拼装，模型中的分段色彩也有利于识别装配层级。

　　从建模角度看，该作品把框架型材、螺旋轨道、网带牵引、进出料输送、支撑腿和箱体边界都进行了实体化表达，适合用于方案评审、线体布局干涉检查和结构沟通。设计人员在深化时可进一步补充驱动电机安装座、轴承座细节、保温板厚度、检修门开启范围、地脚板孔位和风道内部导向件，使模型从外观展示延伸到制造与安装指导。
