多工位带传动牵引输送机组结构设计

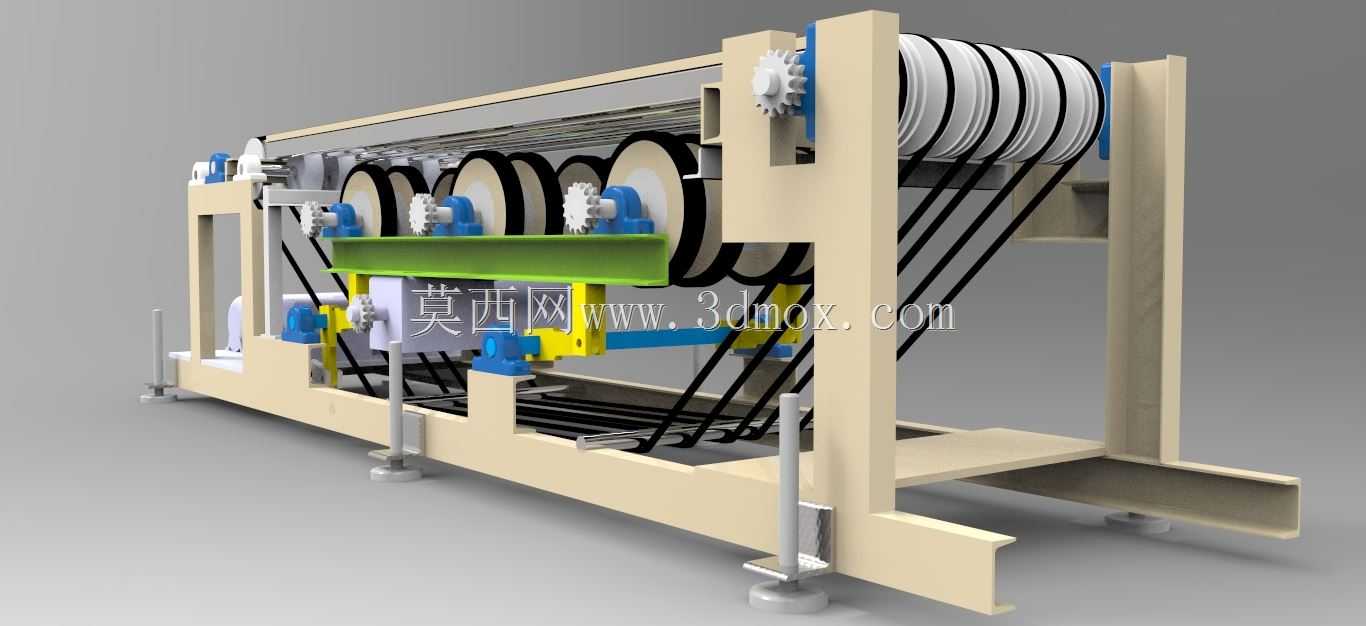

　　这套长跨度多辊牵引输送装备的三维结构，面向连续物料长距离拖拽、成组线材同步移送以及薄型带状工件分段牵引的产线场景搭建，整体采用卧式长机架布局，所有传动、张紧、导向部件全部集成在一体式焊接底架之上，现场安装时仅需完成底架支脚的水平校准、地脚固定以及进出料端的工位对接，不需要额外搭建分散的支撑平台。从整机外轮廓边界来看，设备沿物料输送方向的长度远大于宽度与高度，长宽高比例适配车间长条型产线的排布需求，底架两侧采用折弯型钢与矩形管拼焊形成纵向主梁，主梁之间预留了充足的下部维护空间，皮带下垂段、回程托辊以及张紧配重的活动区间全部落在机架内部轮廓中，不会向外突出占用车间通道。设备的上部传动端布置了大直径组合式绳轮/带轮组，

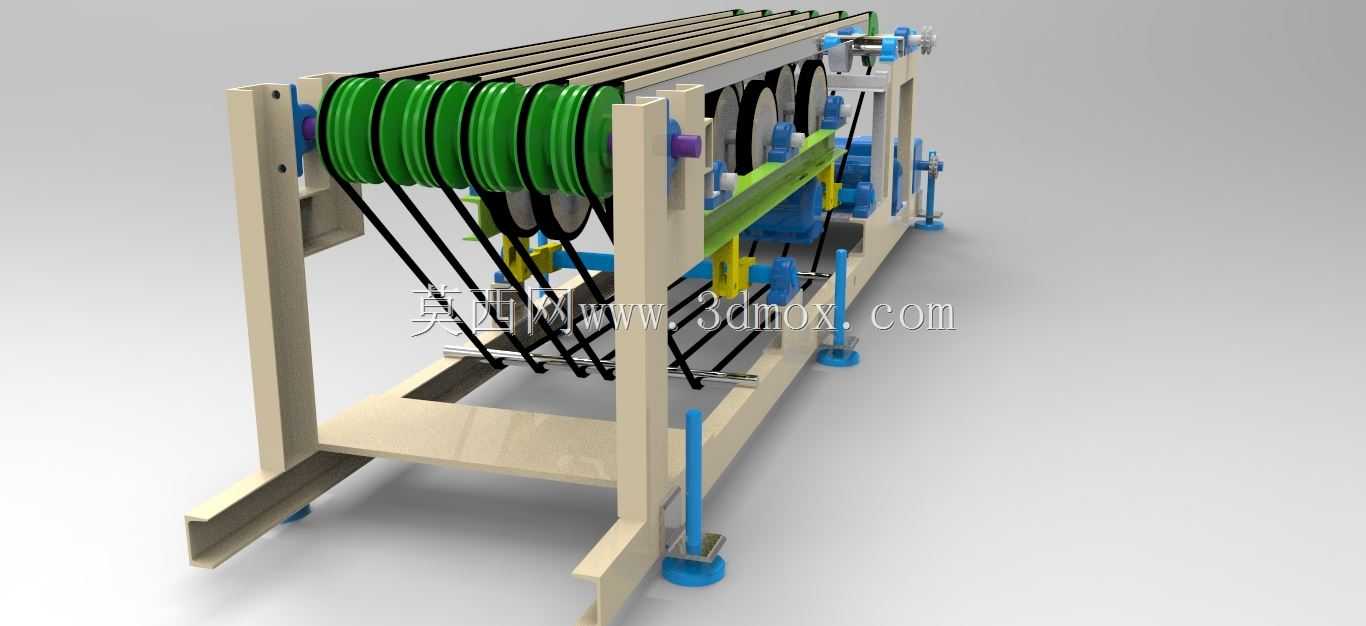

　　多根平行环形牵引带沿输送方向绕经两端主从动轮，中间段分层布置多组压轮与导向托辊，保证每一根牵引带的运行轨迹保持平行，不会出现跑偏、相互干涉的问题。设计阶段首先确定的是牵引工位的中心距参数：多组从动轮按照统一的间距排布在中部绿色安装横梁上，横梁采用型钢焊接后整体加工安装面，所有轮组的轴心线同轴度误差控制在装配允许范围内，避免皮带运行时出现单侧磨损。轮系的张紧结构没有采用复杂的自动张紧总成，而是通过可调式轴承座配合腰型安装孔实现张紧行程调节，每个轮组的支撑座都预留了锁紧螺栓位，现场调试时松开锁紧件即可调整轮轴位置，改变牵引带的预紧力，调试完成后锁紧固定，后期维护更换皮带时，仅需松开对应工位的张紧轮即可脱出环形带，不需要拆解整个上部机架。

　　机架的支脚设计兼顾了地面不平的适配需求，每个支脚底部都配置了可调支撑脚垫，脚垫螺杆与支脚底板螺纹配合，旋转脚垫即可调整单点高度，在校准整机水平度时，可以逐个支脚微调，让长机架的纵向直线度、横向水平度都满足传动运行要求，避免因机架扭曲导致轮轴偏斜、皮带跑偏。设备的动力输入端布置在机架侧部，传动齿轮与驱动轮同轴安装，动力输出后通过齿轮啮合带动主轴旋转，主轴再将扭矩同步传递给所有同轴固定的牵引轮，保证多根牵引带的线速度完全一致，这种同步驱动方案相比每根皮带单独配置驱动的结构，省去了多套动力部件的成本，也彻底避免了多驱动不同步导致的物料拉扯、移送错位问题。在实际生产场景中，这类设备常应用于细窄线材成组牵引、长条型材连续输送、

　　片状复合材料分步拖拽工位，多根平行牵引带可以均匀承托长尺寸工件，不会出现工件中部下垂弯折的情况；如果用于成组绳带的收卷前置牵引，多槽带轮可以同时引导数十根线材同步走料，各线材张力保持均匀。结构设计时特意将重型传动轮全部布置在机架两端的立式支撑板上，端板采用厚钢板切割成型，既作为轮轴的支撑基座，也作为整机的侧向加强筋，大幅提升长机架的抗扭刚度；中部的横梁分层布置，上层横梁安装压料轮组，中层横梁布置导向部件，下层空间留空用于收集掉落的碎屑或者安装辅助吸尘管路。整机的运动部件全部做了轮廓避让校验：牵引带的运行路径周边没有突出的螺栓、板件干涉，皮带上下两层之间预留了足够的安全间隙，即使皮带在满载下出现少量弹性伸长下垂，也不会摩擦下部机架结构。安装对接时，设备的进料端高度可以和前序挤出、裁切工位的出料面齐平，出料端对接后续收卷、堆叠工位，支脚的调节行程可以覆盖一定范围的高度差，不需要额外配置过渡升降台。从建模细节来看，所有轮组的轴承位、齿轮啮合间隙、皮带绕向都按照实际装配关系搭建，工程师可以直接基于该结构调整轮距、带宽、机架长度参数，适配不同宽度、不同牵引载荷的产线需求，也可以在中部预留的安装位上加装压料机构、检测传感器或者除尘组件，拓展设备的工艺适配能力。
