热轧产线整线工艺装备三维结构

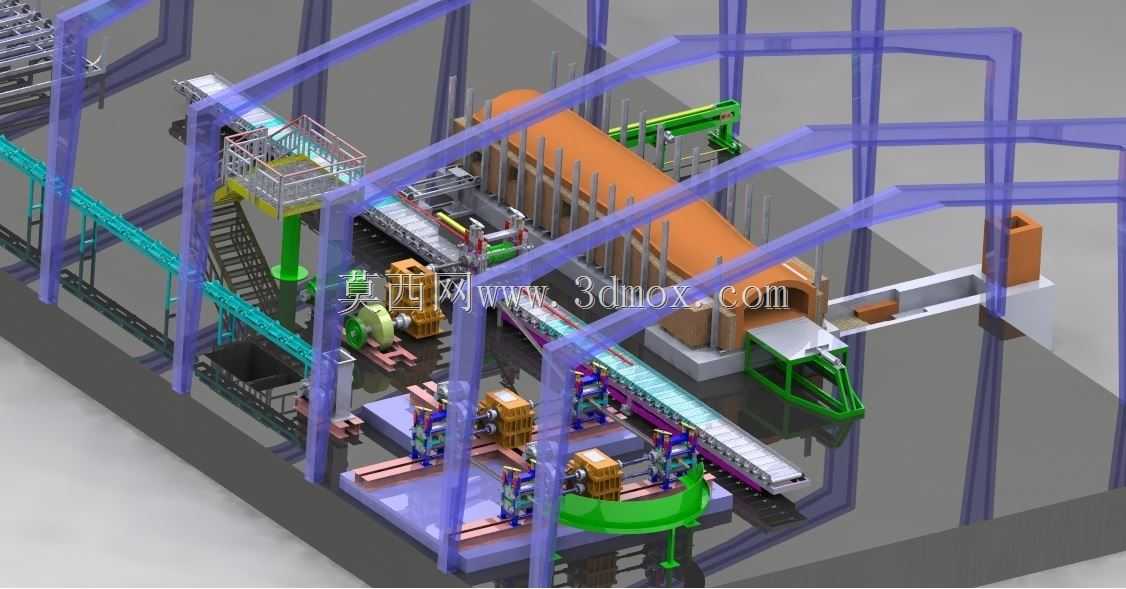

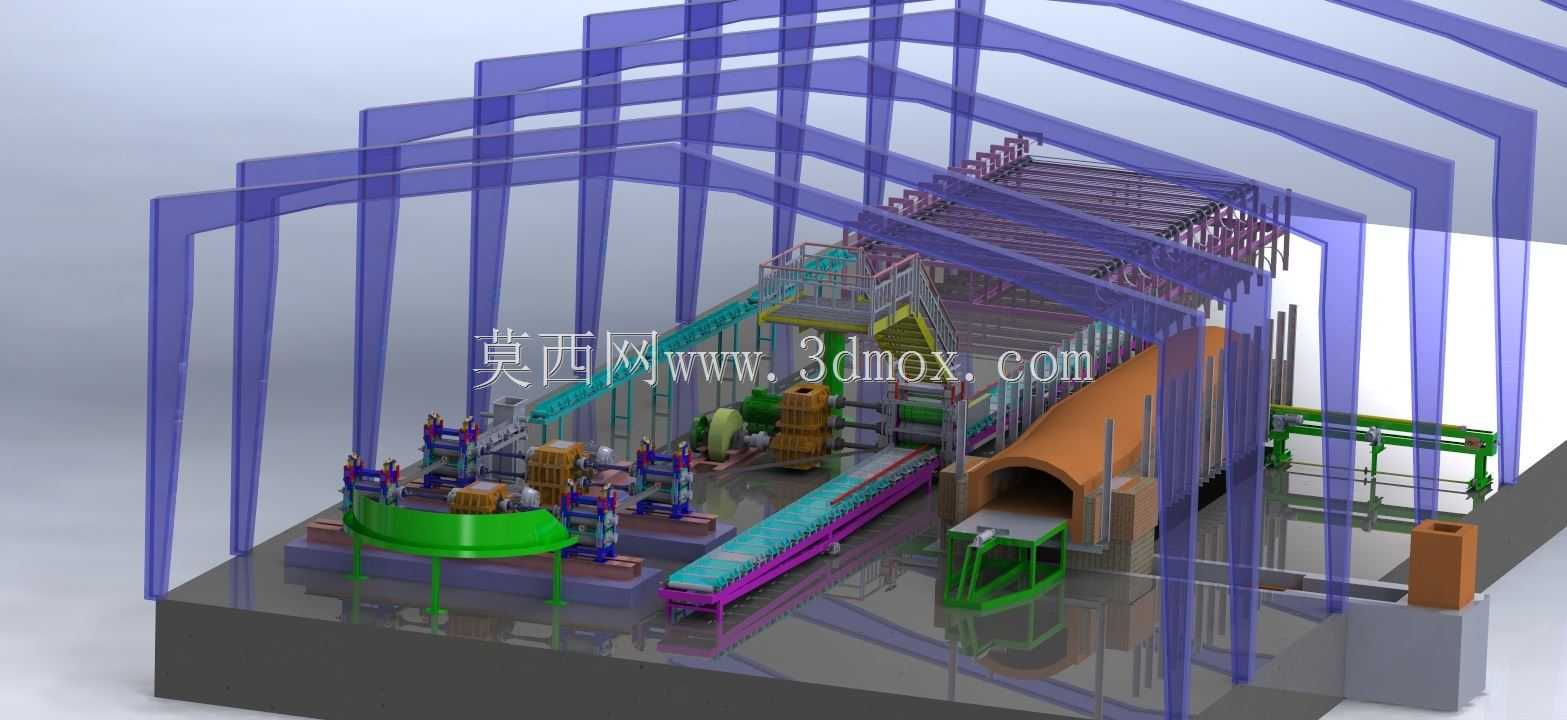

　　这套热轧产线三维结构覆盖从坯料入炉、加热、粗轧、精轧到成品输出的完整工艺段，建模时按照现场设备布置逻辑还原各工位相对位置，可直接用于产线布局校核、工艺路径推演与新线方案评审。现场热轧车间通常面对长坯料连续输送、高温工件转运、多机架顺次轧制的工况，设备排布既要保证物料流向无干涉，也要预留检修通道、吊装空间与操作平台，模型中紫色透明框架对应厂房立柱与检修围护边界，橙色拱形壳体为加热炉段，绿色弧形回转台承担坯料换向或暂存衔接功能，长距离辊道贯穿各工序，把离散轧机、炉体、升降平台串成连续生产线。

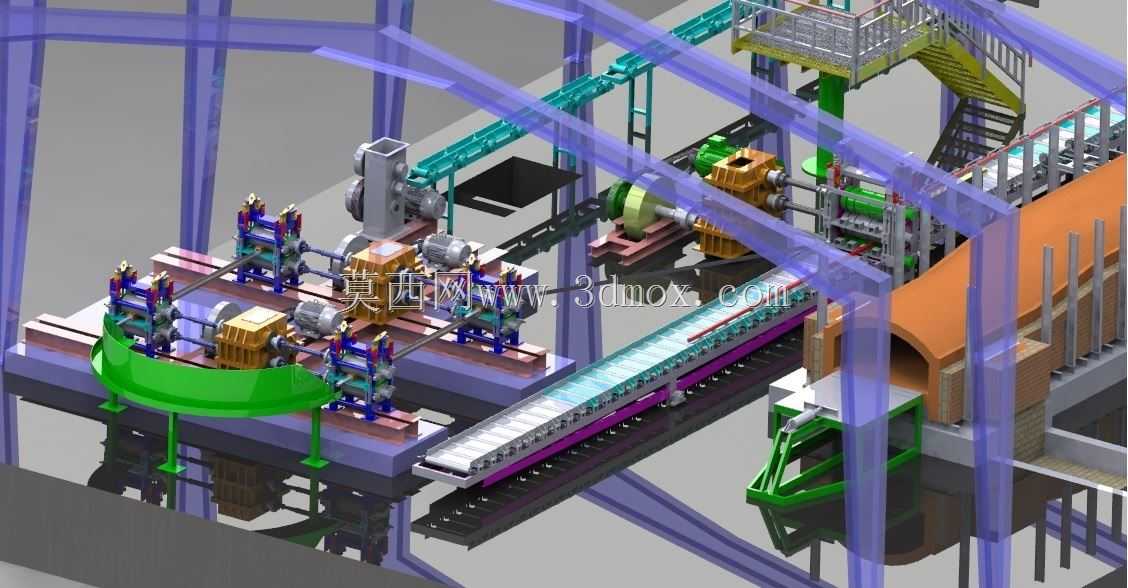

　　从功能分区看，加热炉段负责将钢坯提升至轧制温度，炉体进出口与输送辊道中心线严格对中，避免坯料偏载刮蹭炉门；出炉后坯料经高压水除鳞工位去除氧化皮，再进入粗轧机组完成大压下量变形，模型中多组并列轧机机架沿输送方向排布，机架上装配轧辊、压下机构与传动联接部件，电机与减速装置布置在机架侧方，通过联轴器传递轧制扭矩。粗轧后的中间坯经回转台或侧移机构调整方向，进入精轧机组完成多道次连续轧制，最终由输出辊道送往冷却、卷取或定尺剪切工位。产线中部的绿色楼梯与上层检修平台对应现场登高巡检需求，平台护栏、踏步与支撑立柱均按钢结构检修平台逻辑建模，平台高度避开轧机顶部吊装点，同时保证操作人员可接近压下装置、阀门与检测仪表。

　　结构设计层面，轧机机架采用闭式高刚度框架思路，承受轧制力时控制轧辊弹跳，保障板带厚度公差；辊道由分段辊子、轴承座、驱动电机与支撑架组成，单段辊道可独立拆装，磨损后无需整体拆卸主线；回转台下方配置回转支承与驱动组件，台面设置导向挡块，防止高温坯料在转向时偏移。设备安装边界以厂房柱网为基准，柱间跨度需容纳炉体宽度、轧机传动侧检修空间与电机散热通道，模型中透明框架把柱体、横梁与设备外轮廓同时呈现，可直接检查吊装时轧机机架是否与梁柱碰撞，也能核对地下管线、基础地脚孔与设备底座的对应关系。

　　对于三维建模从业者，这套产线的参考价值在于把单体设备与系统布局结合：轧机、辊道、炉体、平台、楼梯、护栏各自保留装配层级，又通过统一中心线、标高与柱网约束形成整线。建模时先确定轧制线标高与辊道面高度，再以此为基准推导出轧机底座、炉底机械、平台支柱的安装尺寸；传动侧与操作侧预留宽度不同，传动侧需容纳电机、减速机、联轴器与安全防护罩，操作侧则留出换辊通道与液压管路排布空间。现场换辊时，轧机机架窗口需对齐换辊小车轨道，模型中机架旁的轨道与空位即对应这一维护逻辑。

　　输送系统中，长辊道采用分段驱动，避免长轴传动累积误差，辊子间距根据最短坯料长度设定，保证坯料始终有足够支撑点；高温区段辊道需考虑热膨胀，支座一侧设置滑动约束，释放轴向变形。加热炉旁的升降与平移机构负责坯料在装钢、出钢工位的节拍衔接，其行程范围与炉门开启高度、辊道面高差互相匹配，任何一个工位标高错误都会导致坯料卡阻。整线模型还体现了热轧车间典型的立体交叉关系：地面布置轧机主设备与辊道，上层平台走管线与操作巡检，侧面楼梯连接各标高平台，设备上方预留吊车吊钩通行空间，这种多标高协同在单机模型中常被忽略，却直接决定产线能否落地安装。

　　在方案评审阶段，可借助该结构核对物料流向是否顺畅、检修件抽出距离是否足够、传动部件维护时是否需要拆除相邻护栏；在教学与工艺推演中，可按坯料运行路径依次展示加热、除鳞、粗轧、转向、精轧、输出各环节，帮助结构设计者理解单机参数如何服从整线节拍。整体建模以功能实现为核心，没有脱离工艺的装饰结构，各颜色分区也对应现场设备类别：炉体与高温段、轧机传动区、输送辊道、检修平台和厂房框架边界清晰，便于在设计沟通中快速定位工位与碰撞点。
