1.5kl不锈钢反应釜外部结构设计参考

　　在化工、制药、精细化工等流程工业的生产环节中，反应类设备是核心工艺载体，承担着物料混合、反应、传热、传质等关键工序，不锈钢材质的反应设备凭借优异的耐腐蚀性能、易清洁特性、结构强度优势，成为洁净度要求较高的生产场景首选设备。本次呈现的1.5kl规格不锈钢反应设备外部结构，可作为同类型设备结构设计、布局参考的具象化参照，帮助结构设计人员快速理清立式常压/低压反应设备的外部接口布局、支撑结构设计、传动端布置的常规逻辑。

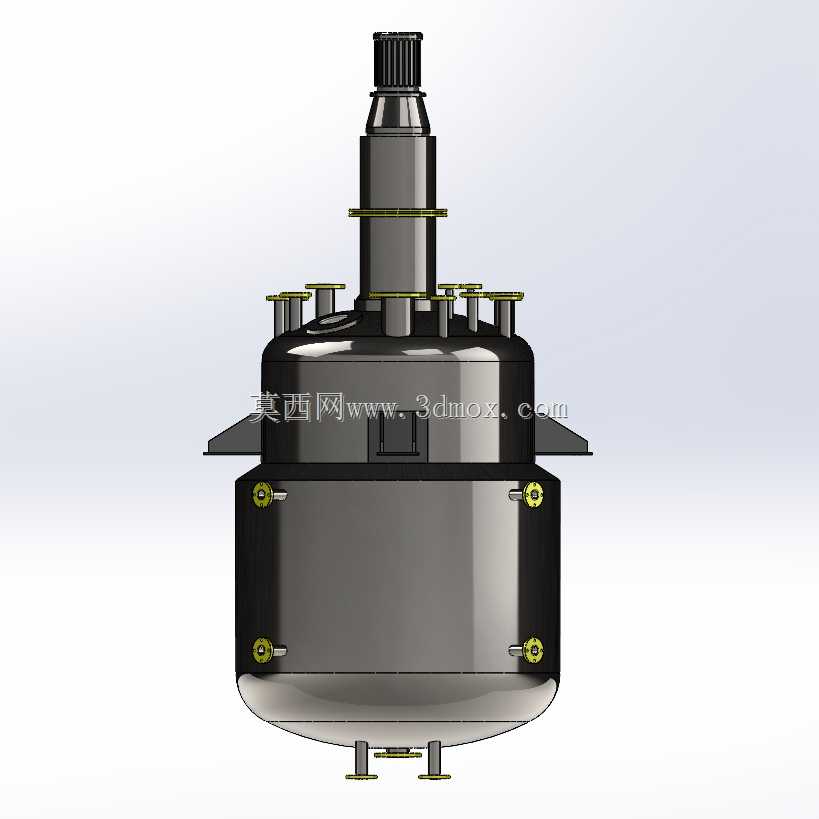

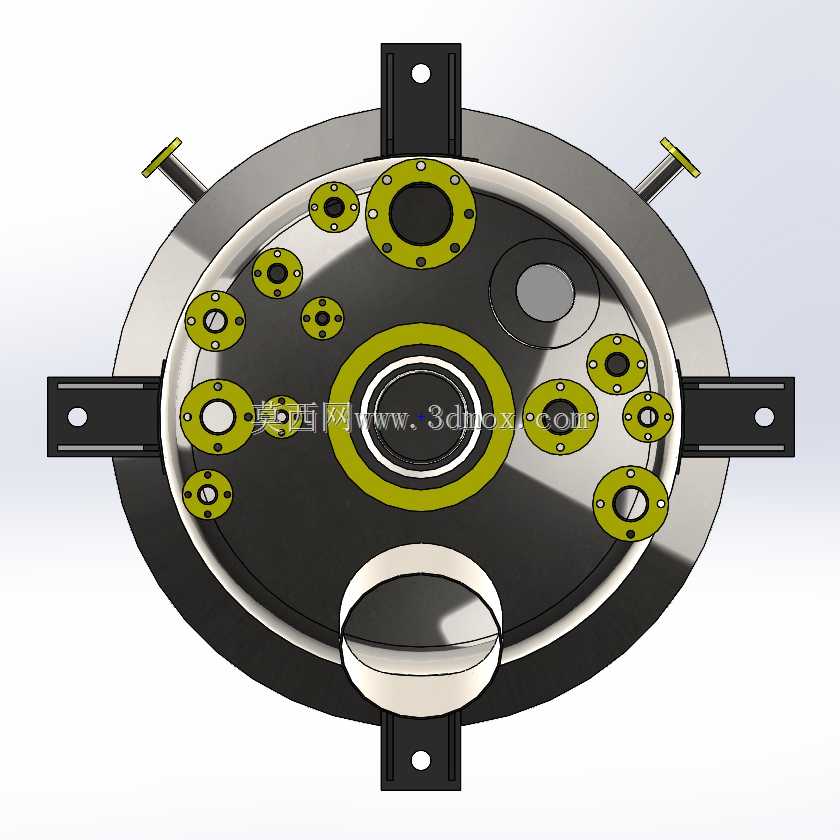

　　从实际应用场景来看，该规格的反应设备常应用于中小批量医药中间体合成、食品添加剂反应、精细化工助剂配制等生产场景，这类场景通常单批次投料量在1.2-1.4立方区间，预留10%左右的气相空间避免物料沸腾、搅拌夹带冲料，设备的外部接口布局直接决定了生产操作的便利性与工艺管线的排布合理性。从结构设计思路来看，该设备采用立式圆筒形罐体搭配标准椭圆形下封头的结构形式，上封头采用多管口集成的平盖？不，是凸形封头设计，封头位置均匀布置了多个工艺接管口，分别对应进料、测温、测压、视镜、人孔、安全附件安装、备用口等功能，不同口径的接管搭配对应的法兰凸缘，法兰面采用突面结构适配常用的中低压工艺密封需求，接管的伸出长度统一控制在120-150mm区间，既满足法兰螺栓拆装的操作空间要求，又不会因为接管过长增加管线布置的死区长度。

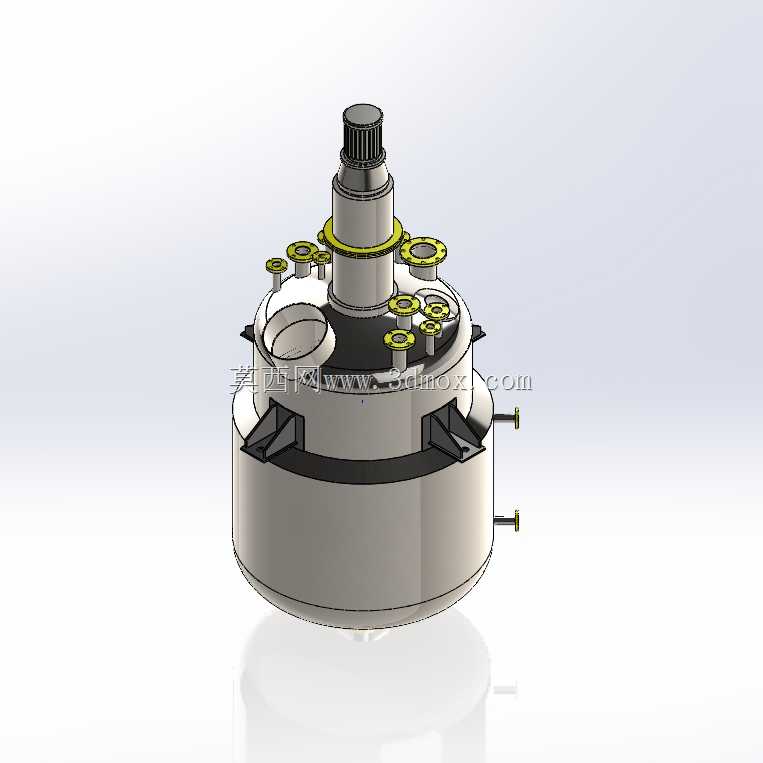

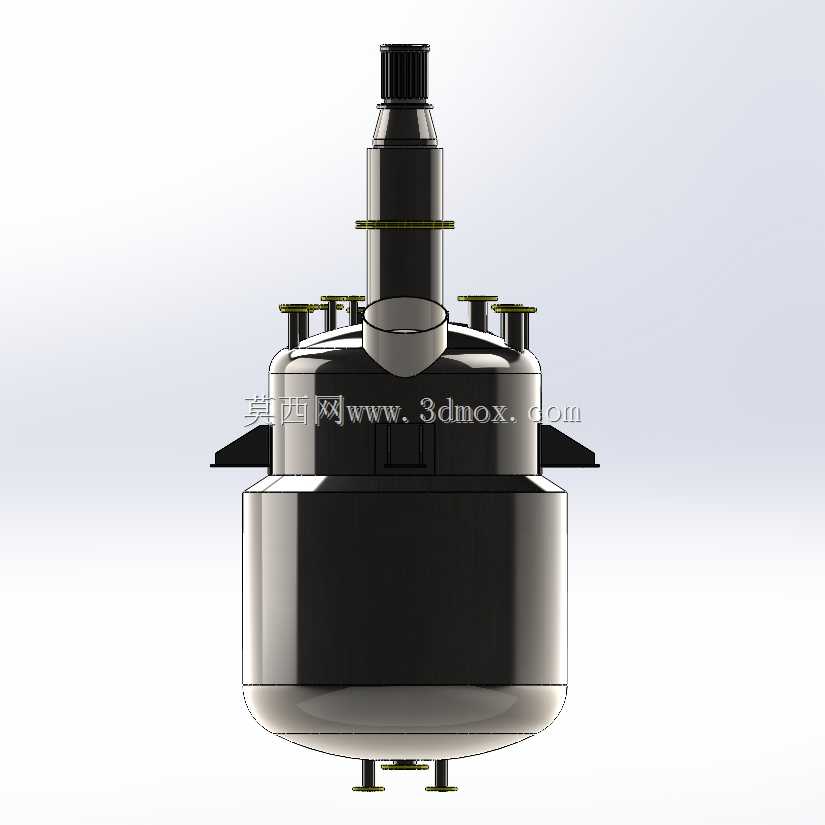

　　罐体上部的传动端布置在封头中心位置，采用凸缘支撑的机架连接结构，机架高度匹配减速电机与搅拌轴的安装尺寸，传动端外侧设置了密封结构的安装位，可适配机械密封或者填料密封结构，满足不同密封等级的工艺要求。罐体侧面设置了上下两个侧接管，通常作为冷却水或者导热油的进出口，对接罐体外部的夹套结构，夹套覆盖罐体直段与下封头区域，实现反应过程的温度调控，夹套外侧设置了四个均匀分布的耳式支座，支座的底板尺寸与安装孔位按照1.5立方设备的满载重量核算，预留足够的安装调节余量，支座的高度距离罐体下封头切线位置的尺寸，满足底部出料口的管线安装、阀门操作的空间要求，通常该距离控制在300-400mm区间，方便操作人员在设备底部完成出料阀的操作与维护。

　　从安装边界来看，该类设备的安装需要考虑厂房的层高要求，设备总高度包含传动电机、机架、罐体、底部出料口的整体尺寸，安装时需要在支座位置预埋承重钢板或者搭建操作钢平台，平台高度与耳式支座的安装标高匹配，平台面预留罐体穿过的开孔，开孔边缘与罐体外壁预留20-30mm的间隙，方便设备安装找正与后期的保温层施工。设备周围的操作空间需要预留至少800mm的通行与操作宽度，尤其是上封头的管口区域，需要预留足够的空间方便操作人员完成视镜清洁、阀门操作、仪表校准等日常工作。设备的外部结构设计充分考虑了生产操作的实际需求，人孔位置设置在封头靠近操作平台的一侧，人孔的中心高度距离平台面控制在1200mm左右，方便操作人员进出罐体进行内部清洁与检修，视镜位置对称布置在人孔两侧，方便生产过程中观察内部物料的反应状态、搅拌运行情况。

　　对于三维建模从业者而言，该结构的建模过程需要重点关注多个管口的角度排布、支座的载荷分布、夹套与罐体的连接焊缝位置、传动端的同轴度要求，建模时需要先确定罐体的中心线基准，所有管口、支座、附件都以该中心线为基准进行圆周方向的阵列或者角度定位，保证各部件的位置精度符合工程制图的规范要求。不同功能的接管需要按照工艺要求确定口径与伸出长度，避免出现管线干涉、操作空间不足的问题，夹套结构的建模需要注意与罐体的贴合间隙，保证传热介质的流道截面积满足换热流量的要求。支撑结构的耳式支座需要按照标准选型，筋板的数量与厚度根据设备满载重量进行强度校核，避免设备运行过程中出现支撑变形的问题。

　　在实际的设备选型与结构设计过程中，这类中小规格的不锈钢反应设备外部结构通用性较强，不同工艺场景下仅需要调整管口的数量、口径、方位，以及夹套的换热面积、传动端的功率配置，主体的筒体、封头、支座结构都可以沿用成熟的结构形式，大幅缩短设计周期，降低设计风险。该外部结构模型完整呈现了这类设备的外部附件布局逻辑，能够帮助设计人员快速完成方案阶段的设备布置、管线走向规划，提前预判安装过程中可能出现的干涉问题，为后续的详细设计提供可靠的结构参考。
