对开式圆柱工件夹持工装结构设计

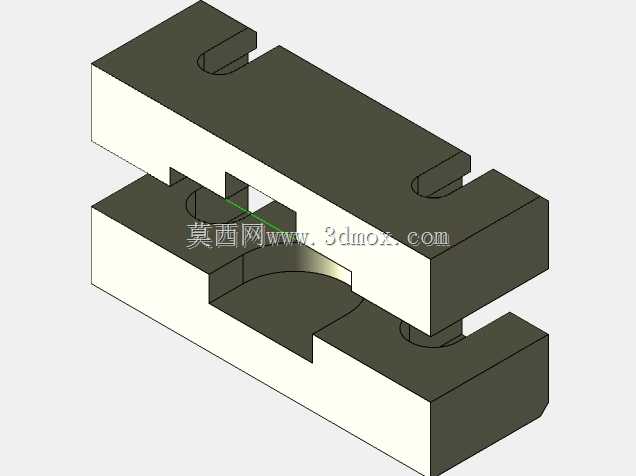

　　这套对开式夹持结构主要面向机加工工序中圆柱类零件的装夹需求，在通讯零部件小批量加工、小型轴类零件铣削钻孔工位中应用较多，区别于常规三爪卡盘的自定心装夹，该结构更适配需要快速上下料、夹持力均匀分布的半精加工场景，能避免薄壁圆柱件装夹变形的问题。从结构功能来看，上下两个夹具体通过两端的导向柱实现开合动作，合模后中间形成的半圆型腔刚好贴合圆柱工件的外圆面，夹持接触面积远大于点接触式的卡爪，能在同等夹紧力下降低工件表面的压应力，针对表面粗糙度要求较高的通讯类金属接头、小型销轴类零件，能有效减少装夹印痕。夹具体两端开设的U型槽是安装固定位，可直接通过T型螺栓固定在机床工作台或者专用工装底座上，安装时不需要额外加工定制连接孔，

　　适配多数通用机床的工作台槽距，安装边界的容错空间较大，槽的开口方向与夹具体开合方向垂直，夹紧过程中不会出现夹具体移位的问题。设计思路上没有采用复杂的铰链或者杠杆增力结构，整体为分体式块体结构，上下夹具体的配合面做了精密研磨，合模后贴合间隙控制在0.02mm以内，保证夹持时型腔的同轴度，避免工件装夹后出现偏斜。中间的半圆型腔根据常用工件直径做了适配，型腔边缘做了0.5mm的倒角，一方面方便工件快速放入对位，另一方面能避免合模时型腔边缘刮伤工件表面。两端的导向柱与下夹具体为过盈配合，与上夹具体为间隙配合，间隙值控制在0.01-0.03mm之间，既保证开合动作顺畅无卡滞，又能保证上下型腔的对中精度，不会出现错模导致的工件夹伤问题。

　　夹具体的整体外形为长方体结构，长宽高比例适配小型加工中心的工作台装夹空间，不需要占用过多的工位面积，在多工位排布的工装板上也能紧凑安装，提升单批次加工的工件数量。实际使用时，可在上下夹具体的外侧加装压紧螺钉或者快速夹钳提供夹紧力，不需要额外设计复杂的力传导结构，维护时只需要定期清理导向柱上的切屑、涂抹润滑脂即可，易损件只有导向柱，更换成本极低。针对不同直径的圆柱工件，只需要更换对应型腔尺寸的上下夹具体，底座和导向部分可以通用，能大幅降低多规格工件生产的工装制造成本。夹具体的材质选用45号钢调质处理，硬度达到HB220-250，既有足够的刚性抵抗夹紧力和切削力的变形，又有较好的韧性，不会因为频繁开合出现开裂问题，型腔表面如果出现磨损，

　　可以通过堆焊后重新铣削型腔的方式修复，延长工装的整体使用寿命。在通讯接头类零件的侧面铣槽、径向钻孔工序中，该夹持结构能保证工件的径向定位精度，装夹重复定位精度可以控制在0.03mm以内，满足半精加工和部分精加工工序的精度要求，相比通用卡盘，上下料的时间能缩短40%左右，操作人员不需要调整卡爪的夹持范围，只需要将工件放入下型腔，合模夹紧即可完成装夹，对操作人员的技能要求更低。结构上没有设置多余的凸起或者薄壁结构，清理切屑时只需要用压缩空气吹扫即可，切屑不会堆积在结构缝隙中，避免了切屑卡滞导致的开合不畅问题。两端的U型安装槽深度设计为夹具体厚度的三分之一，既保证安装螺栓有足够的压紧接触面积，又不会因为开槽过深降低夹具体的整体刚性，夹紧时夹具体的变形量控制在0.01mm以内，不会影响型腔的圆度。
