机加工线分体式工件定位夹持座结构

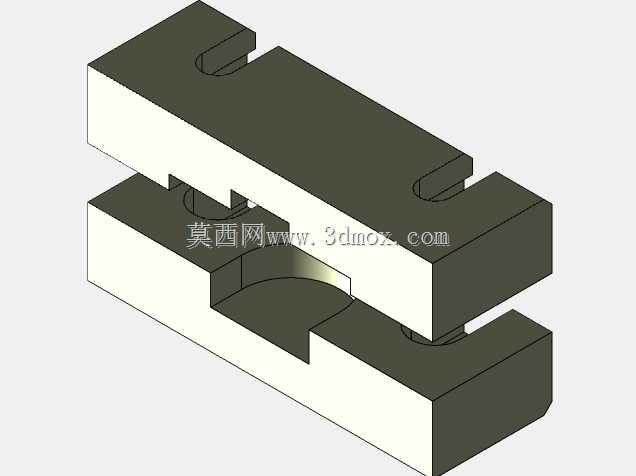

　　在离散制造的机加工、小型零部件装配工位上，这类分体对合式的工件定位结构是工位稼动率提升的核心基础部件，区别于通用台钳的大行程适配特性，这类定位座是针对特定尺寸区间的块状、轴类零件做的专属定位设计，主要用在半自动钻削工位、小型零件铣削工位、压装辅助定位工位上，承担工件入位后的姿态约束、加工过程中的位置保持作用，避免加工过程中工件受切削力、压装力出现位移超差。从结构本身来看，整体采用上下两块对称布局的夹座本体，上下夹座的对合面都开设了贯通的定位槽，上夹座顶部开有两个对称的沉头安装槽，用于穿装锁紧螺栓实现上下夹座的合模锁紧，下夹座的中心位置预留了避让通孔，既可以作为待加工孔位的排屑通道，也能适配带定位销的工件做下端定位支撑，

　　上下夹座的外侧端面都做了直角定位边，能够直接靠紧工位工作台的T型槽定位挡边，不需要额外做找正调整，安装时只需要将夹座整体靠紧工作台基准边，用压板压紧夹座两端的凸台结构即可完成固定，整体安装边界控制在小型工位的有效装夹范围内，不会占用过多工作台面空间，给上下料操作预留足够的操作间隙。设计思路上完全围绕快速装夹、重复定位精度稳定两个核心需求展开，没有多余的冗余结构，上下夹座的对合面采用平面磨加工保证贴合度，锁紧后不会出现错位偏移，定位槽的轮廓根据待夹持工件的外形做适配加工，槽边做了0.2mm的倒角导入，工件从上料位置放入下夹座定位槽时，不需要刻意对准就能顺着倒角滑入定位位置，降低操作人员的上料对位难度。

　　夹座的分体式设计也方便后续根据工件型号更换不同槽型的夹块，不需要更换整个定位座本体，只需要拆卸上下夹座的锁紧螺栓就能快速更换适配不同工件的夹块，适配多品种小批量的生产场景。实际使用过程中，这类定位座不需要搭配复杂的气动、液压驱动元件，纯机械结构的可靠性更高，在有切削液、金属碎屑的加工环境里不会出现动力元件卡滞的问题，日常维护只需要定期清理定位槽内的碎屑，检查锁紧螺栓的预紧力即可，维护成本远低于通用动力夹具。上下夹座的厚度设计经过受力校核，在承受常规铣削、钻削的径向切削力时不会出现形变，定位槽的侧壁厚度预留足够的强度余量，即使频繁装夹工件造成槽口轻微磨损，也可以通过磨修对合面重新配磨槽深来恢复定位精度，延长整套定位座的使用寿命。

　　安装时需要注意，夹座底部与工作台面的贴合面要提前清理干净，避免碎屑垫在夹座底部造成定位基准倾斜，锁紧上下夹座的螺栓要采用对角锁紧的方式，避免单侧锁紧造成夹座错位，影响定位槽的同轴度。这类定位结构的适配场景不局限于机加工工位，在小型零件的检测工位、焊接定位工位上也能使用，只需要根据对应工位的受力情况调整夹座的材质和热处理工艺，比如焊接工位使用的夹座可以采用铜质材质避免焊渣粘连，检测工位使用的夹座可以采用硬质阳极氧化处理提高表面耐磨性，核心的分体对合定位逻辑可以复用在多种需要工件姿态保持的工位上，结构简单可靠，加工制造难度低，普通的铣磨设备就能完成整套夹座的加工，不需要特殊的加工工艺，制造成本可控，非常适合中小制造企业的工位快速改造使用。
