V槽型材激光设备连接角座结构

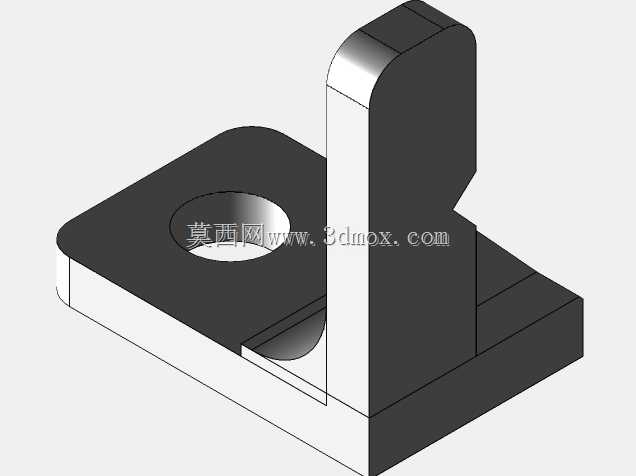

　　在小型激光加工设备的机架搭建场景里，V槽型材的直角拼接一直是结构设计里容易被忽略但直接影响整机刚性的环节，这款V槽型材连接角座，就是针对2020规格V槽型材的直角拼接需求做的专用连接构件。日常做桌面级激光雕刻、小型激光打标设备的机架组装时，很多新手会直接用角码加螺栓的方式做垂直连接，实际使用中很容易因为型材槽口的配合间隙，出现横梁下垂、光路偏移的问题，尤其是激光器安装侧的型材连接，哪怕零点几毫米的错位，长距离出光后焦点偏差就会直接影响加工精度。这款连接角座的设计，完全贴合2020V槽型材的截面轮廓，基座部分做了和V槽槽腔匹配的凸台结构，安装时凸台可以直接嵌入型材的V型槽内，不需要额外做定位标记，

　　就能保证两根垂直拼接的型材垂直度控制在机械装配要求的公差范围内，避免后期调校光路时反复调整机架位置。从功能特性上看，角座上预留的多组安装孔，分别对应型材槽口的标准安装位，既有贯穿的螺栓过孔用来穿入T型螺栓锁紧型材，也预留了水平方向的基座安装孔，这个孔位的设计是专门用来走电网布线的塑料套管的，做设备电气布线的时候，电源线、信号线可以直接穿过这个水平孔位顺着型材槽腔走线，不用额外在型材上打孔走扎带固定，既保证了机架外观的整洁，也能避免线缆外露被加工产生的烟尘、碎屑污损，长期使用不会出现线缆老化破损的问题。设计思路上没有做多余的冗余结构，整体采用直角块式的构型，和型材接触的面全部做了贴合V槽斜面的加工处理，没有悬空的配合面，

　　锁紧之后连接部位不会出现应力集中的问题，对比普通的外置角码，这种嵌入槽腔的连接方式，抗扭转性能提升非常明显，哪怕设备运行过程中激光器散热风扇带来持续微振动，连接部位也不会出现松动移位的情况。安装边界方面，这款角座完全适配标准2020规格V槽型材，安装时不需要对型材做二次裁切或者打孔加工，只要把角座的定位凸台卡入对应槽位，穿入标准T型螺栓锁紧即可，垂直方向的安装高度和型材截面尺寸齐平，不会突出型材表面影响后续的激光器安装板、导轨滑块等其他配件的装配，水平方向的延伸尺寸刚好覆盖两根型材拼接的直角区域，不会占用型材槽内其他配件的安装空间，哪怕是在型材的端部做连接，也不会和端盖、脚轮等端部安装件产生干涉。实际做设备组装的时候，

　　这种专用连接角座可以大幅减少机架调校的时间，不用反复用角尺测量拼接垂直度，只要卡入槽位锁紧就能达到装配精度要求，对于批量做小型激光设备机架装配的场景，能有效提升装配效率，同时保证每台设备的机架一致性，避免因为人工调校的偏差带来的设备性能差异。另外在布线孔的设计上，孔位的内径刚好适配常用的塑料护线套管，穿线的时候套管可以直接卡入孔位，不会出现线缆和金属孔边摩擦割破绝缘层的问题，对于电气安全方面的考虑也做的比较到位，不需要额外在孔位加装护线环，减少了装配时的零件数量。整个构件的受力路径设计也很合理，激光器安装侧的负载会通过角座的基座直接传递到垂直方向的支撑型材上，不会让连接螺栓承受全部的剪切力，长期承重使用也不会出现螺栓变形、连接部位错位的问题，对比普通的外置连接角码，受力分布更加均匀，能承受更大的静态负载，完全满足桌面级激光设备的机架承重需求。
