台钻用抛光型铜管夹持固定支架

　　这款台钻配套的铜管夹持支架，是针对小型台钻加工铜管类工件时的装夹痛点设计的工装配件，日常在电子接插件加工、小型制冷管路预制、仪表铜件二次钻孔工序里应用频次很高。很多车间里做小直径铜管钻孔、端面修平的时候，直接用台钻原配的三爪卡盘装夹很容易夹扁薄壁铜管，用平口钳垫铜皮装夹又容易找正不准，钻出来的孔偏心超差，这个支架就是专门解决这类装夹问题的。

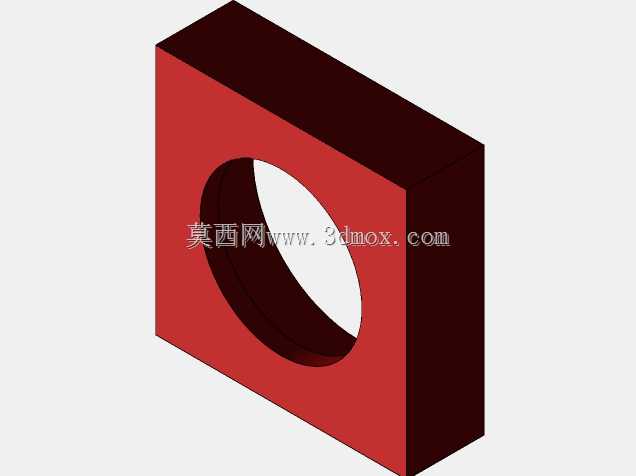

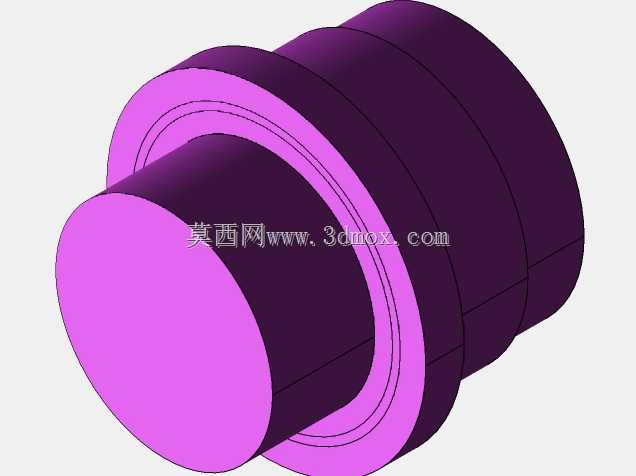

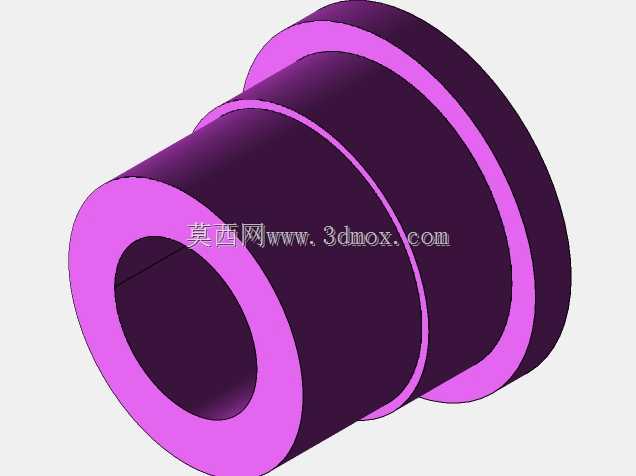

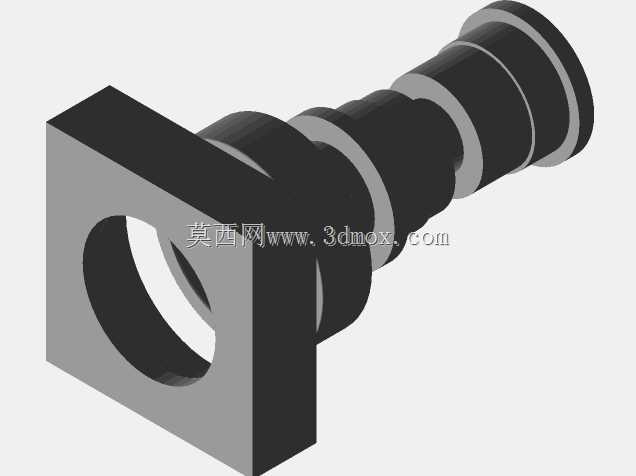

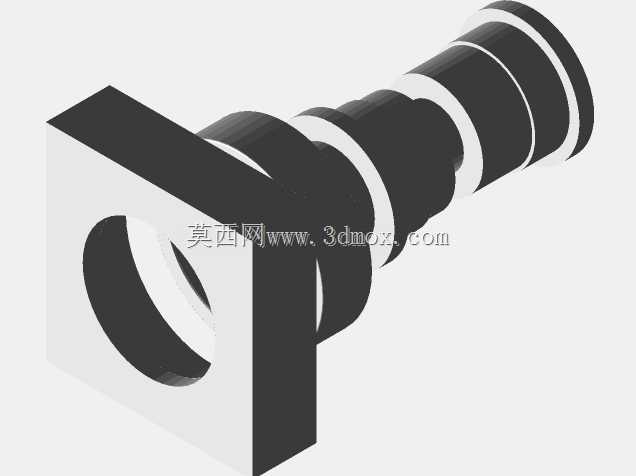

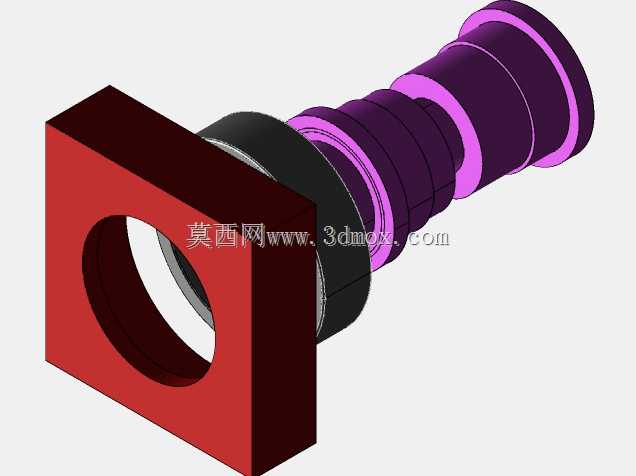

　　从结构功能上看，支架的安装基座是带中心通孔的方形法兰结构，这个方形安装面是直接适配台钻工作台的T型槽安装间距的，基座中心的通孔直径和后端的轴套定位段同轴度控制在0.02mm以内，保证装夹后铜管的轴线和台钻主轴轴线完全重合，避免钻孔偏斜。后端的阶梯轴套结构是带多道环形卡槽的，这些卡槽是用来嵌入聚氨酯防滑圈的，当铜管从支架后端穿入、穿过基座中心孔之后，轴套上的锁紧环旋紧时，防滑圈会均匀抱紧铜管外壁，不会像刚性卡爪那样集中受力夹伤铜管表面，也不会夹变形薄壁管的圆度。

　　设计的时候特意考虑了适配20mm直径的紫铜管、黄铜管，这个尺寸是小型气动管路、制冷毛细管组件、电子设备接地铜柱最常用的外径规格，支架的安装基座厚度做了15mm，足够抵消钻孔时的轴向进给力，不会因为基座太薄出现装夹震颤，导致钻头崩刃或者孔壁粗糙度不达标。轴套部分的总长度是42mm，每道卡槽的间距是6mm，锁紧时的抱紧力可以通过调整锁紧环的旋入深度来控制，加工薄壁软态铜管的时候可以少旋1-2个螺距，抱紧力刚好限制铜管转动和轴向窜动就行，加工厚壁硬态铜棒的时候可以旋到底，获得足够的夹持力应对大进给钻孔。

　　安装边界上，方形基座的边长是50mm，四个安装沉孔的中心距是38mm，刚好匹配市面上多数小型台钻、仪表台钻的工作台槽距，不用额外做转接板就能直接固定，基座中心孔的下沿距离安装底面的高度是25mm，装夹后铜管的中心高和台钻标配的钻夹头中心高完全匹配，不用额外调整工作台升降行程就能直接对位。轴套的最大外径是28mm，不会和台钻的主轴防护罩、进给手柄产生运动干涉，日常换钻头、卸工件的时候操作空间足够，不会因为支架结构突出碰伤操作工人的手腕。

　　实际使用的时候，这个支架除了装夹铜管做钻孔加工，还能用来给铜管端面做抛光倒角，只要把砂纸圈装在台钻主轴上，铜管穿在支架里手动进给，就能磨出均匀的管口倒角，不会出现手工握持打磨时的角度偏斜、管口椭圆的问题。支架和铜管接触的所有部位都做了抛光处理，没有锐角毛刺，穿管的时候不会刮伤铜管的外表面，对于有表面光洁度要求的装饰铜管、导电铜柱加工场景，能省去后续打磨表面划伤的工序。轴套和基座的连接是采用细牙螺纹连接，锁紧时的进给量小，微调夹持力的时候精度更高，不会出现粗牙螺纹锁紧时一拧就过力夹坏工件的问题，日常维护的时候只要定期给螺纹部分涂少量润滑脂，就能避免铜屑嵌在螺纹里导致锁紧卡顿。

　　很多小加工坊之前做铜管钻孔都是用手拿着铜管抵在台钻工作台上操作，很容易出现钻头带转工件打伤手的安全隐患，这个支架把工件完全固定在工作台上，操作时手不用靠近钻头旋转区域，本质上也提升了工序的操作安全性。支架的整体结构没有复杂的异形曲面，加工的时候只要用普通铣床、车床就能完成制作，成本很低，适合批量配套给小型台钻做标配工装，也适合维修车间、电子装配车间自制适配，针对不同直径的铜管，只要更换对应内径的防滑胶圈就能实现兼容，不用整体更换支架本体，拓展性也能满足多规格小批量的加工需求。
