工业设备双层密封防护机架结构设计

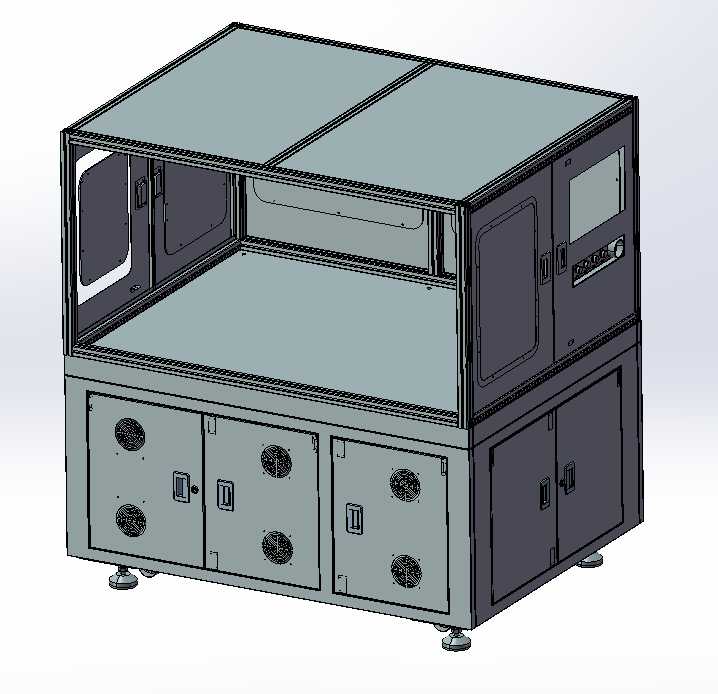

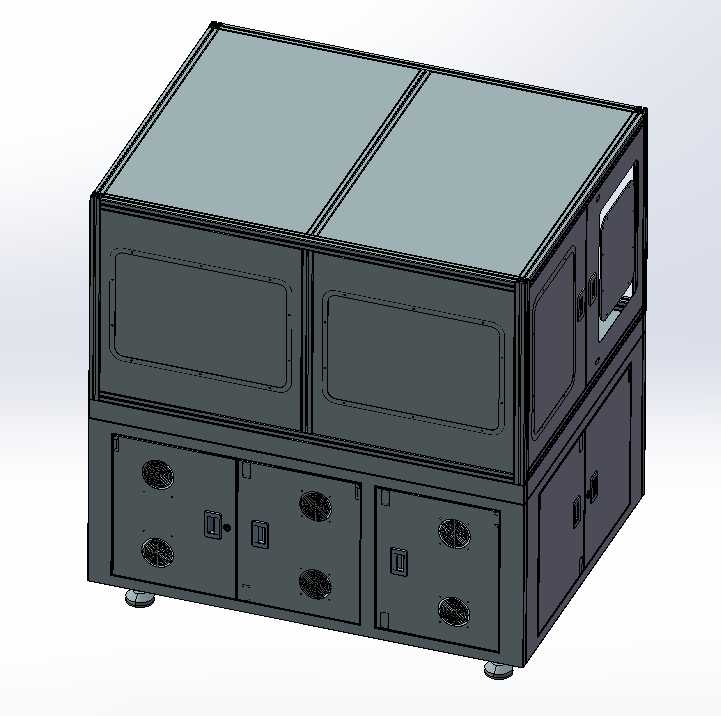

　　这款双层结构的设备机架，主要面向车间内中小型精密加工、检测类自动化设备的承载防护需求，在3C电子零部件装配、小型五金件尺寸检测、实验室精密测试工位等场景中都能适配，区别于开放式的铝型材架，这类全封闭结构能隔绝车间内的切削粉尘、焊接飞溅碎屑，同时降低设备运行时的噪音向外传递，也能避免无关人员误触设备内部的运动部件、带电回路，符合车间安全生产的防护要求。

　　从结构分层来看，上层为设备核心功能舱，预留的大尺寸平面安装位可直接固定功能模组的安装底板，台面做了分块设计，两块独立的盖板可单独拆卸，后期维护上层模组时不需要拆除整个顶部封板，减少维护时的拆装工作量；上层侧面设置了带观察窗的检修门，观察窗采用内嵌式安装，边缘做了密封胶条预留槽，日常运行时可通过透明视窗观察内部模组运行状态，需要调试、更换易损件时可直接开启侧门操作，不需要拆解整面侧封板。上层的框架连接处做了加强角码预留位，当上层承载重量较大的运动模组时，可在型材内角加装加厚角码提升整体刚性，避免模组高速运行时出现机架共振影响加工或检测精度。

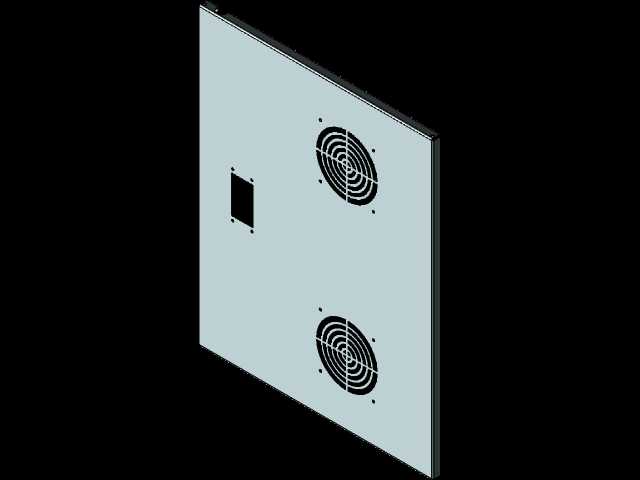

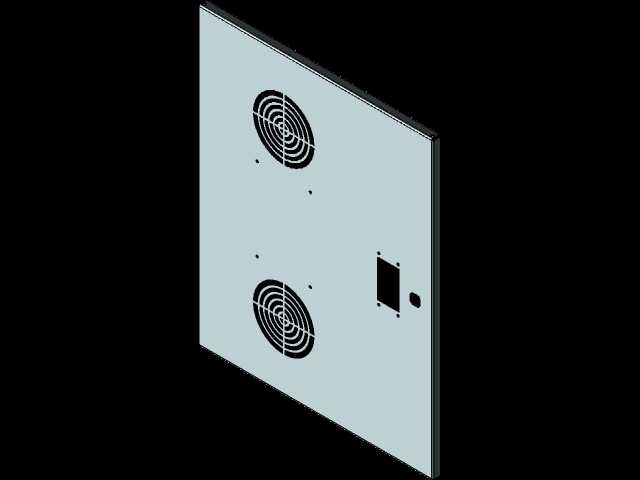

　　下层为电气与动力安装舱，分三个独立的柜门空间，可分别放置伺服驱动器、开关电源、工控机等电气元件，每个柜门都预留了散热风扇安装位，对应位置可加装防尘滤网，既保证电气元件运行时的散热通风，又能阻挡粉尘进入电气舱造成元件积灰短路；下层底部预留了可调脚杯的安装孔位，可根据车间地面的平整度调节脚杯高度，保证机架整体水平度，避免因地面倾斜导致设备内部模组运行卡滞、检测基准偏移。

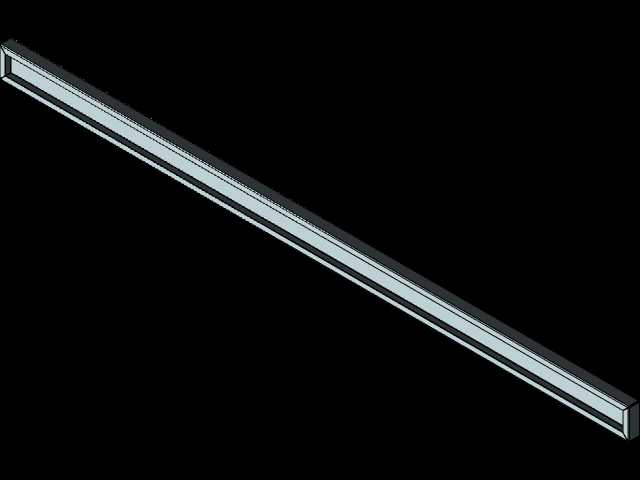

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓的宽度、深度尺寸参考了标准车间通道的通行宽度，可顺利通过1.2米宽的车间人行通道，也适配标准货运电梯的轿厢尺寸，方便设备跨车间转运；机架的所有外封板都采用折弯成型的钣金件，边缘做了折边处理，没有外露的尖锐边角，避免安装、转运过程中划伤操作人员；封板与铝型材框架的连接采用隐藏式螺丝设计，外表面没有凸起的螺丝头，既提升了外观整洁度，也避免积灰在螺丝凸起位置堆积，日常清洁时可直接擦拭外表面，没有清洁死角。

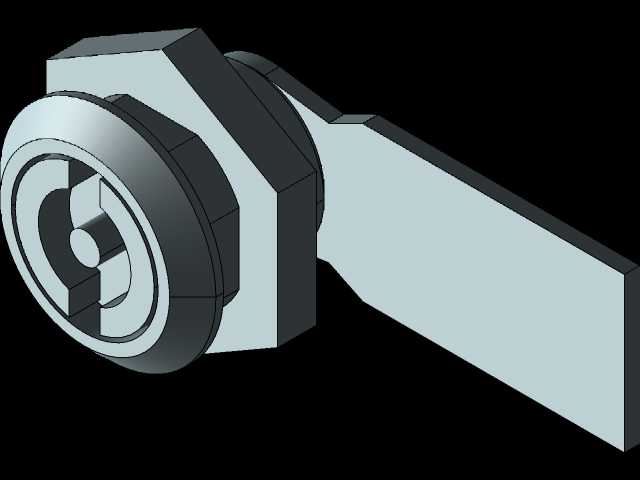

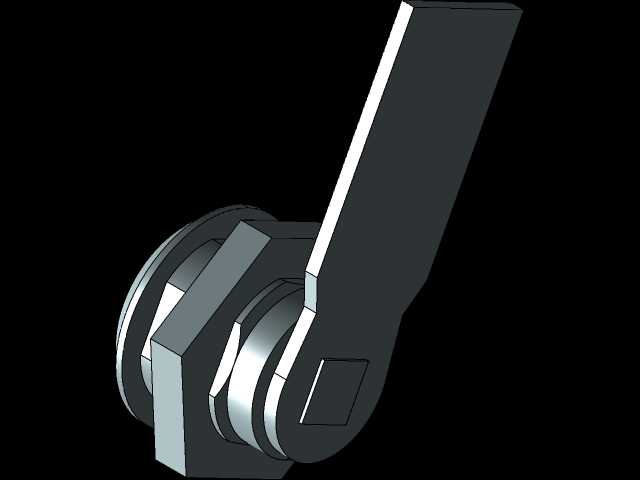

　　在走线设计上，框架的铝型材预留了国标通用的型材槽位，可内置走线槽，上层功能舱的动力线、信号线可通过型材内部的走线空间引到下层电气舱，避免线缆外露被剐蹭破损，不同电压等级的线缆可分槽布置，减少信号干扰；电气舱的柜门都预留了门锁安装位，可加装通用型柜锁，只有运维人员能开启电气舱，避免非专业人员误碰电气接线造成安全事故。

　　机架的底部框架做了加厚处理，承载能力可满足总重量800kg以内的设备安装需求，框架焊接或拼装完成后需做整体时效处理，消除内部应力，避免长期承重后出现框架变形；所有钣金封板表面可根据需求做喷塑、喷漆处理，适配不同车间的整体视觉标识要求，也能提升钣金件的防锈耐腐蚀能力，在有少量切削液、清洗剂飞溅的车间环境下也能长期使用不出现锈蚀。
