直角式快插气动调压阀结构设计

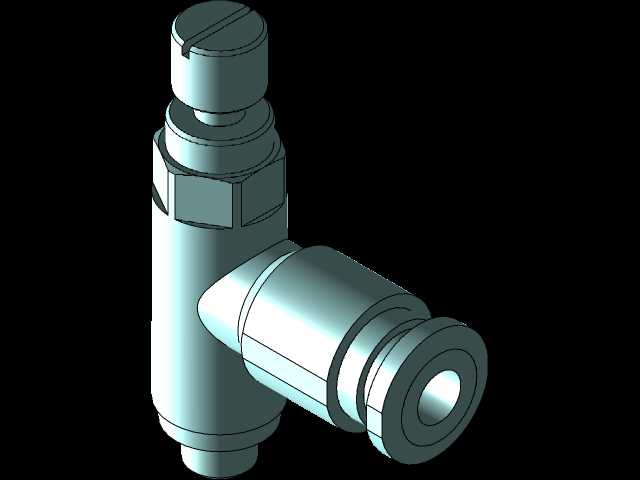

　　在工厂气动控制系统的布局里，这类直角式快插调压结构的应用场景覆盖了几乎所有带气动执行元件的工位，从装配线的气缸供气支路、工装夹具的气路压力调节，到检测设备的气动回路稳压，都能见到这类结构的身影。不同于直通式调压阀的轴向布局，直角结构的核心优势在于能直接适配气路90度转向的安装需求，不需要额外搭配直角接头转接，既减少了气路的接头泄漏点，也能压缩气路组件的整体安装空间，在设备内部走线紧凑的电控柜、工装立板安装场景下，这种结构的适配性远高于直通款。

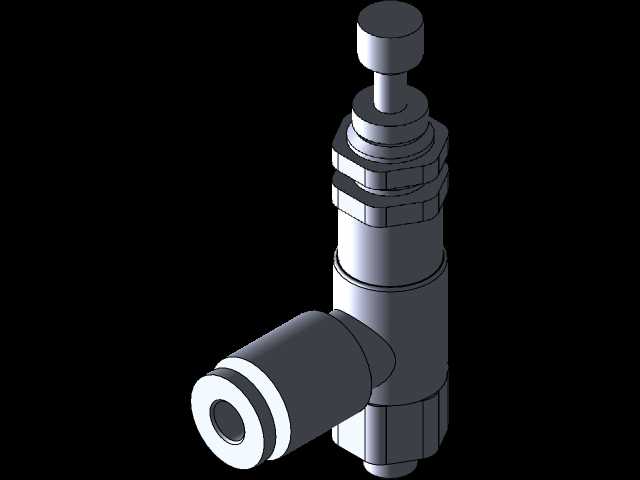

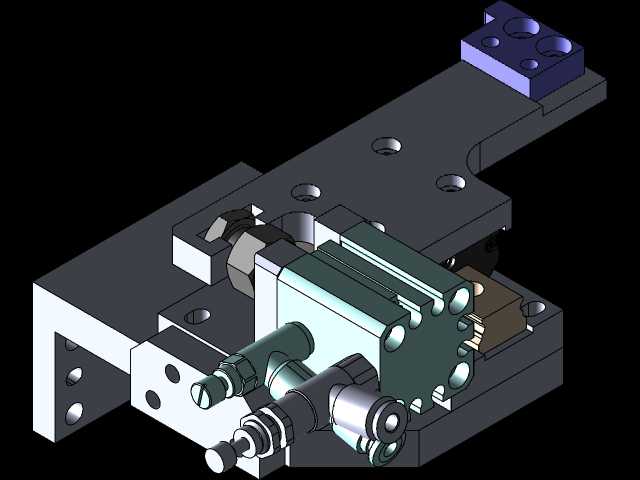

　　从实际用途来看，这款结构主要承担支路气路的压力微调与通断辅助功能，主进气端从侧方快插接口接入压缩空气，经过内部的阀芯节流结构后，从轴向的顶部接口输出到下游执行元件，顶部的旋钮结构用于调节内部阀芯的开合度，以此控制输出端的气压大小，满足不同气缸、气动吸盘对工作气压的差异化需求，比如薄型气缸夹持轻质工件时需要调低气压避免夹伤工件，夹紧厚重工件时则需要调高气压保证夹持力足够，这类调压结构就能在支路端直接完成调节，不需要对主气路的压力进行调整，避免影响同一气路下其他工位的正常工作。

　　设计这款结构的时候，首先要考虑的是快插接口的密封可靠性，侧方的快插接口采用了通用的气动快插标准结构，内部设置了弹性卡簧与O型密封圈，接入气管时只需要将气管插入接口到底，卡簧就会自动卡紧气管外壁，密封圈则贴合气管外壁实现径向密封，拆卸时只需要按下接口端部的压环，卡簧松开就可以直接拔出气管，不需要额外的工具，能大幅提升现场气路装配与维护的效率。其次是调压旋钮的操作手感与锁紧结构，顶部的旋钮采用了滚花防滑设计，即使操作人员戴着手套也能顺利转动调节，旋钮下方设置了锁紧螺母结构，调整到合适压力后可以向下拧紧锁紧螺母，固定阀芯的位置，避免设备运行过程中因为振动、误碰导致压力偏移，影响工位的正常运行。

　　外形尺寸方面，这款直角调压结构的整体轴向高度控制在适配常规气动安装板的厚度范围内，侧方接口的中心到阀体底部的安装基准面距离，符合通用气动元件的安装孔位标准，可以直接替换市面上同规格的直角调压阀，不需要重新加工安装板的孔位。阀体主体采用了等径的圆柱外形，侧方接口与主体垂直布局，整体没有突出的尖锐结构，安装时不会与周边的气管、线槽产生干涉，阀体底部的外螺纹结构可以直接拧入安装板的螺纹孔，或者搭配螺母固定在薄板类安装面上，安装边界的预留空间只需要比阀体最大外径大5mm即可，不需要预留过多的操作空间，因为调压旋钮在阀体顶部，调节操作时只需要在顶部预留手指操作的空间，侧方的气管插拔操作也只需要在接口轴向预留一个气管长度的操作空间即可，非常适合在密集排布的气路岛场景下使用。

　　内部的流道设计采用了平滑过渡的转角结构，避免直角转角处产生气流紊流，降低压缩空气流过时的压力损失，同时也能减少气流高速流过时产生的噪音，在车间多工位同时用气的场景下，能有效降低整体的气动噪音。阀芯部分采用了锥面密封结构，相比平面密封的结构，锥面密封的调节线性更好，转动旋钮时压力变化更平缓，不会出现压力突变的情况，方便操作人员精准调整到需要的工作压力。阀体的材质选用了常用的气动元件工程塑料与金属嵌件结合的方式，主体部分采用高强度POM材质，重量轻且有足够的结构强度，内部的阀芯、弹簧等受力部件采用不锈钢材质，避免长期接触压缩空气中的冷凝水产生锈蚀，延长元件的使用寿命，快插接口内部的卡簧采用弹性不锈钢材质，反复插拔气管也不会出现弹性失效的问题，密封圈采用丁腈橡胶材质，适配常规的压缩空气介质，耐油耐老化，能满足工厂长期连续运行的使用需求。

　　在实际选型匹配时，这款结构的快插接口适配常用的外径6mm、8mm气动气管，能覆盖大部分小型气动执行元件的供气流量需求，调压范围覆盖0.1-0.8MPa的常规工厂气动系统压力区间，完全满足普通工业工位的气压调节需求。安装时需要注意气流方向，侧方接口为进气端，顶部接口为出气端，反向安装会导致调压功能失效，甚至出现密封泄漏的问题，固定阀体时不要过度拧紧底部的安装螺母，避免阀体主体受力过大产生开裂，调节压力时需要在通气状态下缓慢转动旋钮，同时观察下游的气压表数值，达到需要的压力后及时锁紧锁紧螺母，避免压力变动。日常维护时只需要定期检查接口处是否有漏气情况，定期清理阀体表面的灰尘与油污即可，不需要额外的拆解维护，结构可靠性高，能长期稳定运行在各类工业气动场景中。
