双层铝型材工业设备机架柜体结构设计

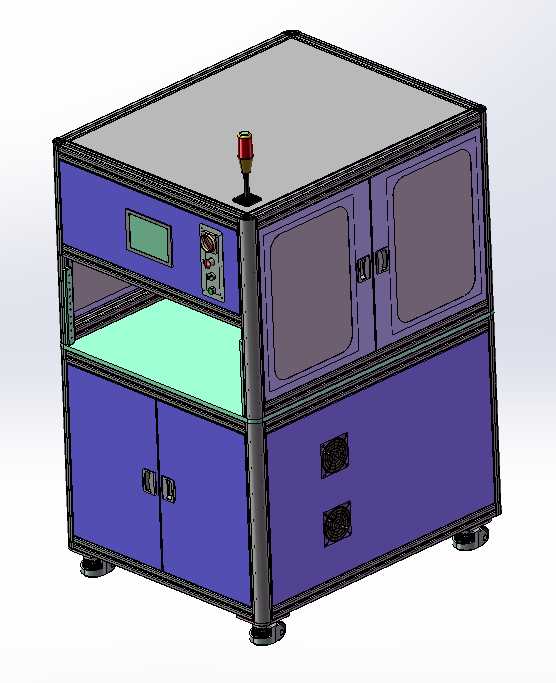

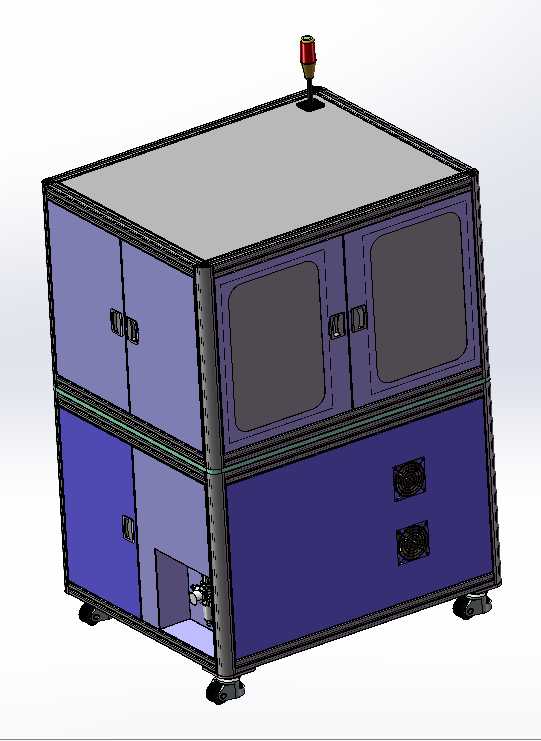

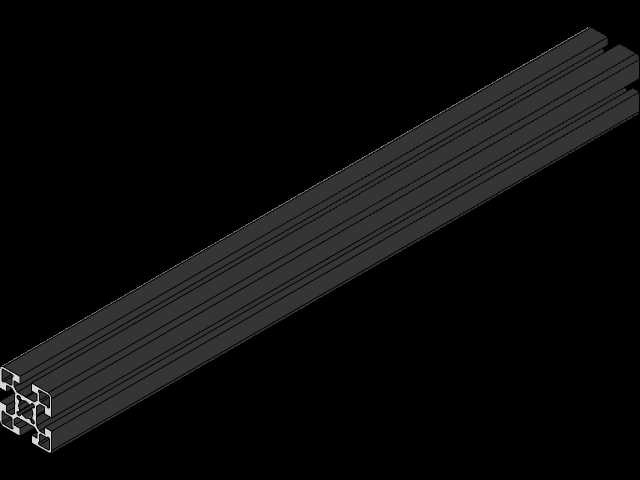

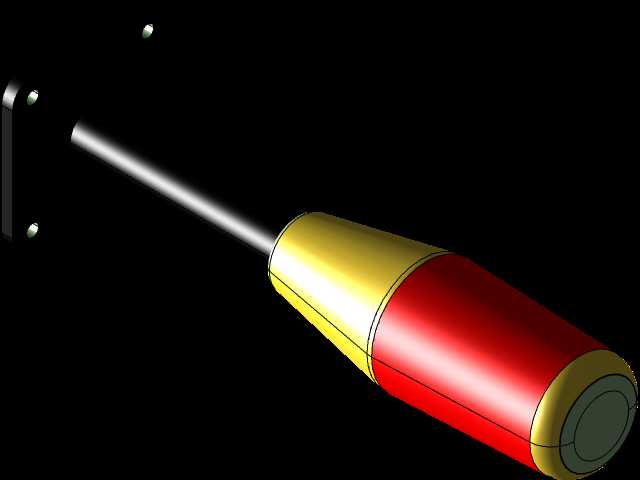

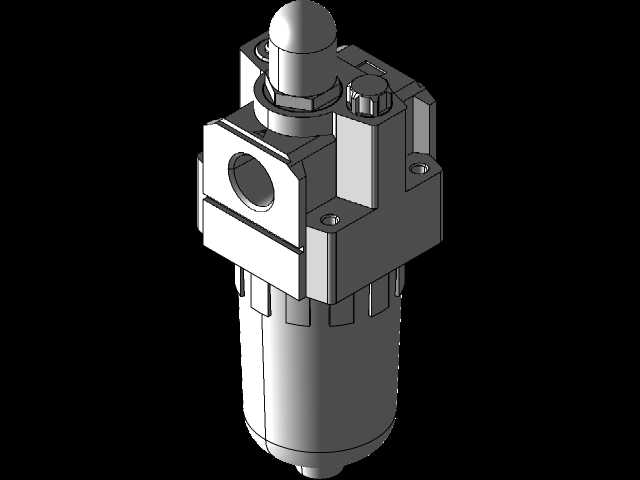

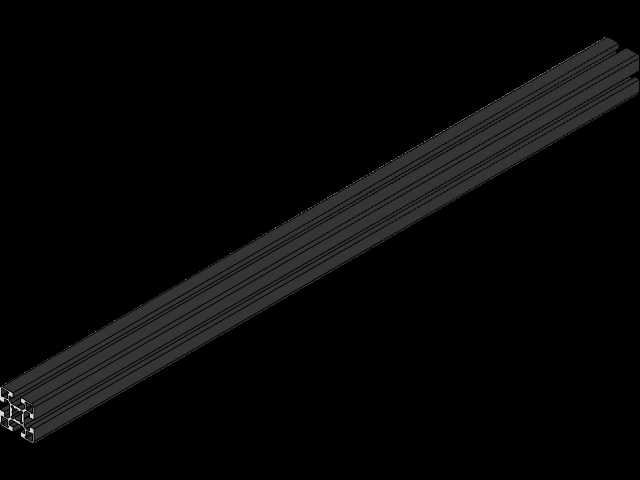

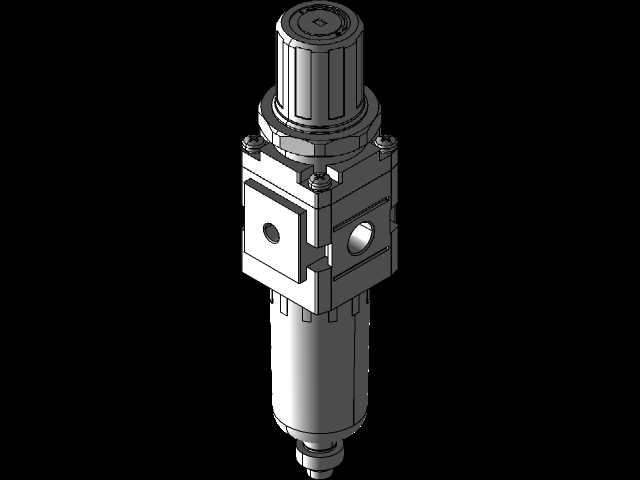

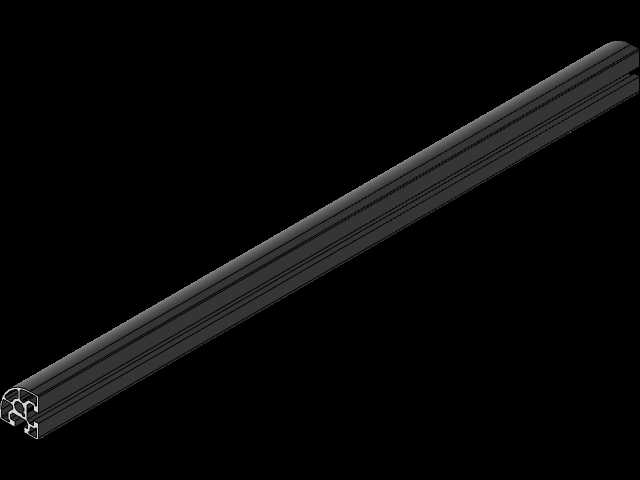

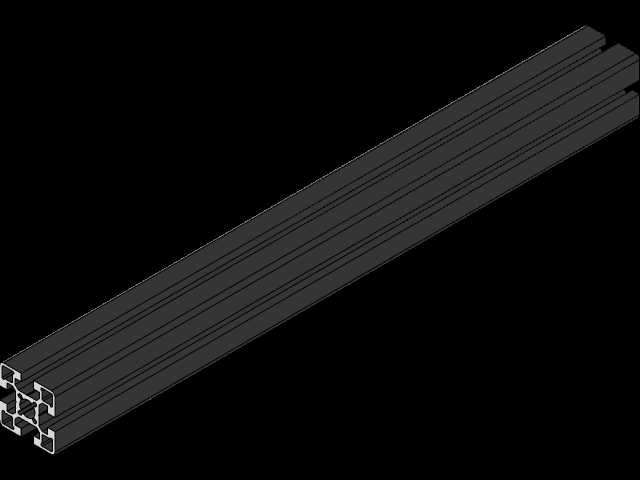

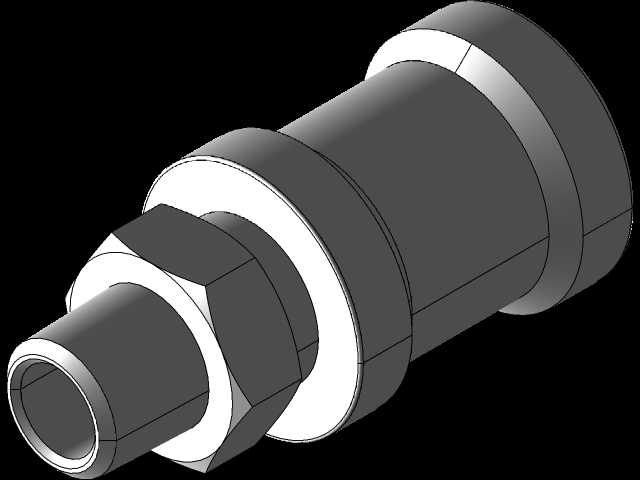

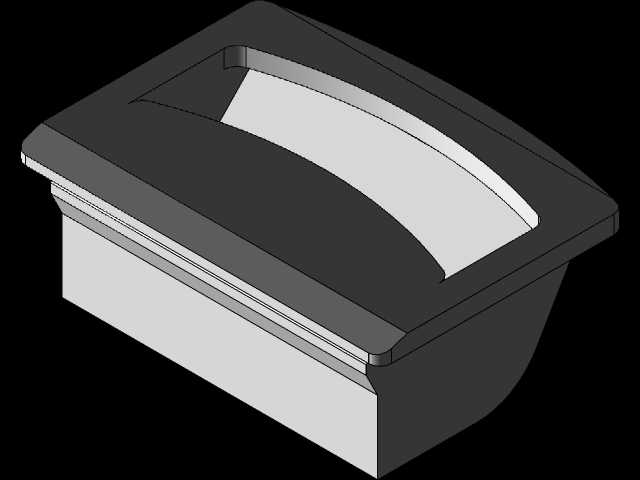

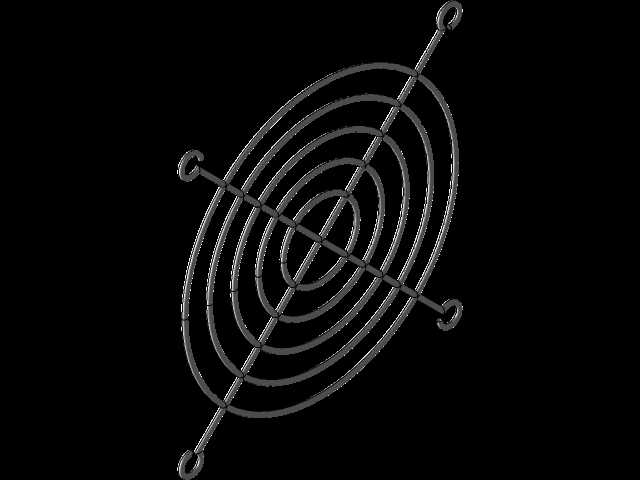

　　这款双层结构的工业设备机架柜体，是面向中小型自动化检测、组装类单机设备开发的承载外罩结构，在3C电子零部件检测、小五金件精密组装、实验室小型试验设备集成场景中应用十分广泛。从结构布局来看，整体采用方通焊接主框架搭配铝型材封边的混合承力设计，底部设置可调脚杯作为安装支撑，可适配车间环氧地坪、防静电地板等不同地面条件，单脚调节行程预留20mm，能够抵消地面10mm以内的平整度误差，避免设备调平过程中出现框架扭曲变形的问题。柜体分为上下两个功能舱段，下层为封闭储物舱，采用双开门设计，内部预留了工控主机、电源模块、气动三联件等配套组件的安装位，门板上开设了两组通风散热栅格，可搭配轴流风扇形成内部对流散热通道，避免密闭舱段内电气元件长时间工作积热；中层为开放式操作工位，台面采用防静电高密度板铺设，预留了工装夹具安装的T型槽位，操作人员可在该区域完成工件上下料、工位调试、异常处置等操作，台面边缘做了圆弧倒角处理，避免操作过程中剐蹭工件或操作人员衣物；上层为功能集成舱，同样采用双开门透明视窗设计，视窗采用5mm厚亚克力板材，既可以观察内部机构运行状态，又能形成安全防护屏障，防止设备运行过程中零部件飞出造成安全隐患，舱体顶部预留了三色警示灯安装位，图中所示的红顶警示灯可直接通过预留的穿线孔完成接线，无需额外在顶板开孔加工。

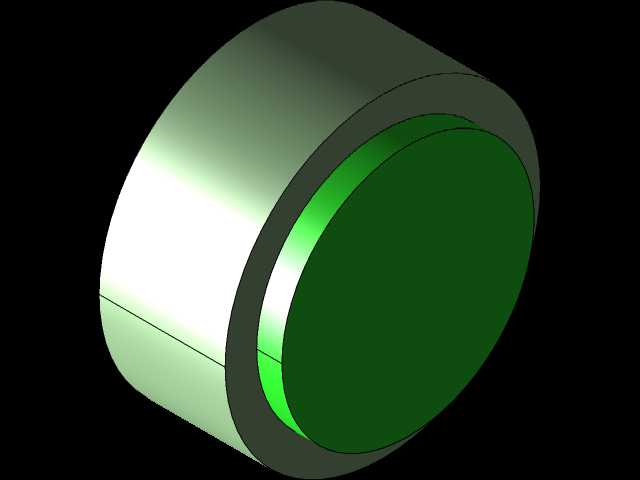

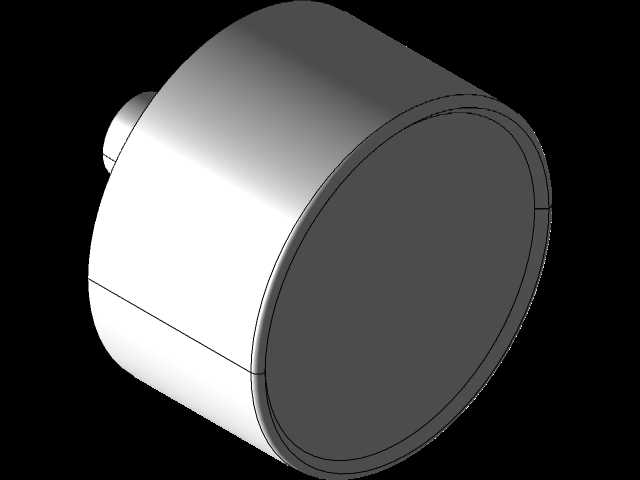

　　从设计思路层面，该机架在建模阶段就同步考虑了加工装配的工艺性，主框架的焊接坡口、封板的折弯止裂槽、门板的铰链安装位都做了参数化关联，修改整体外形尺寸时，所有安装孔位、配合间隙会自动同步更新，大幅缩短改型设计的周期。框架的承力计算按照上层舱段满载80kg、下层舱段满载120kg的载荷条件做了静力学仿真，主支撑立柱采用40402mm的冷轧方通，横梁采用同规格方通做斜撑加强，满载状态下框架最大变形量控制在0.3mm以内，完全满足精密设备安装的刚度要求。外形尺寸方面，整体宽度控制在1200mm，深度控制在1000mm，总高度控制在1500mm，属于标准的中小型单机设备尺寸，能够通过常规的车间通道、货梯，不需要额外拆分运输；安装边界上，设备后侧预留了150mm的走线与气管排布空间，左右两侧各预留100mm的维护空间，对接生产线时不需要额外预留过大的安装空位，能够有效节省车间场地占用。上层舱的正面还预留了触摸屏安装槽、控制按钮面板的安装位，用户可根据自身设备的控制需求，直接在预留位开孔安装触控屏、急停按钮、状态指示灯等元件，不需要重新对前面板做布局设计。门板的铰链采用可拆卸式工业铰链，单扇门开启角度可达120度，维护时可快速拆卸门板，对内部的机构、电气元件进行检修，门锁采用通用型工业柜锁，和市面上多数标准设备柜体的锁具通用，后期更换配件无需单独开模定制。底部的脚杯采用橡胶减震底座，能够过滤设备运行过程中产生的小幅振动，避免振动传递到地面影响周边精密检测设备的运行精度，同时脚杯的安装板和框架底部采用螺栓连接，后期如果需要更换为福马轮实现设备移位，可直接在原有安装位上固定滚轮，不需要重新在框架底部钻孔。整个机架的表面处理采用静电喷塑工艺，主体喷塑颜色为工业紫搭配浅灰色顶板，既具备良好的耐刮擦、防油污性能，也能和车间多数自动化设备的外观风格保持统一，视窗周边的密封胶条预留了安装槽，装配后可达到IP54的防护等级，能够阻挡车间内的粉尘、切削液飞溅进入设备内部，延长内部电气与机械元件的使用寿命。
