油泵钢球压装工装结构设计方案

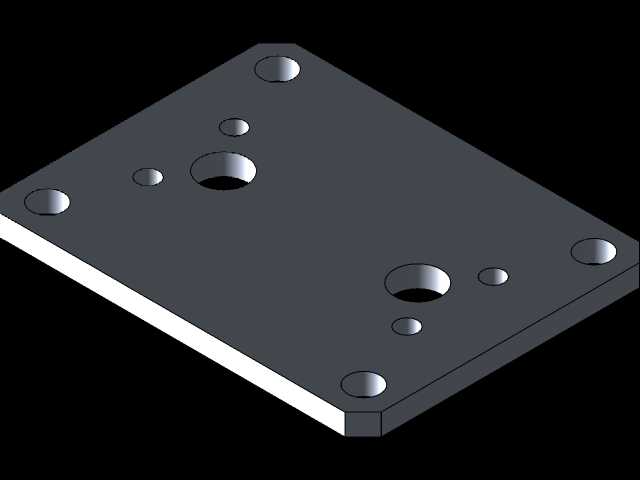

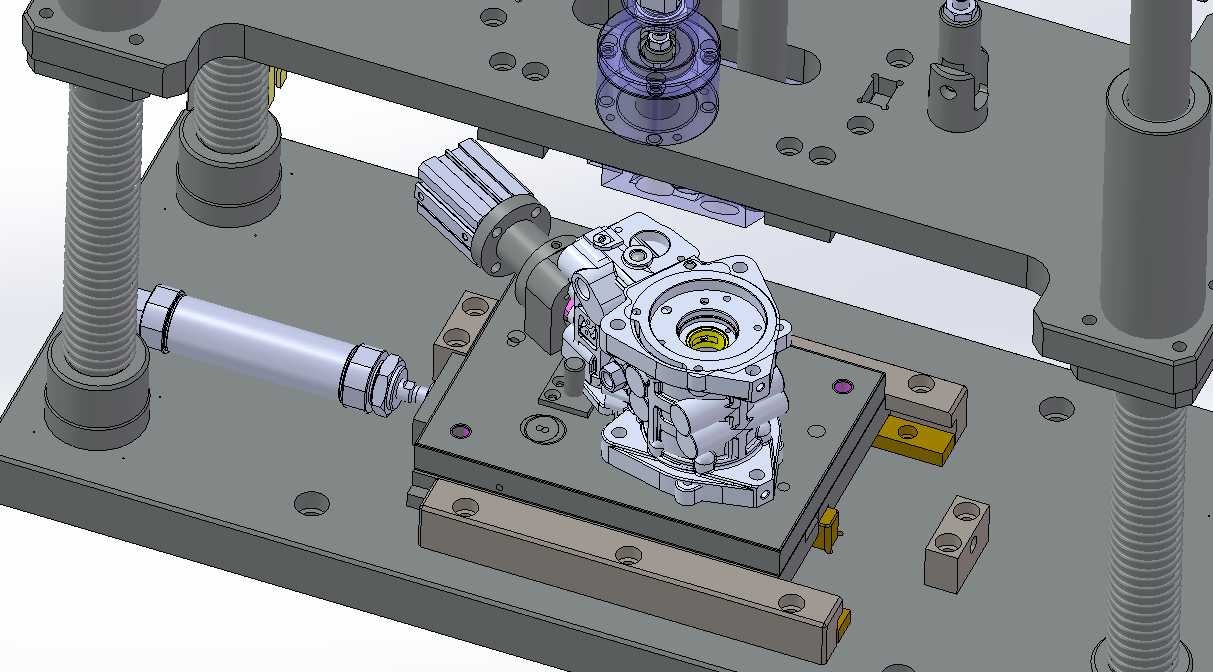

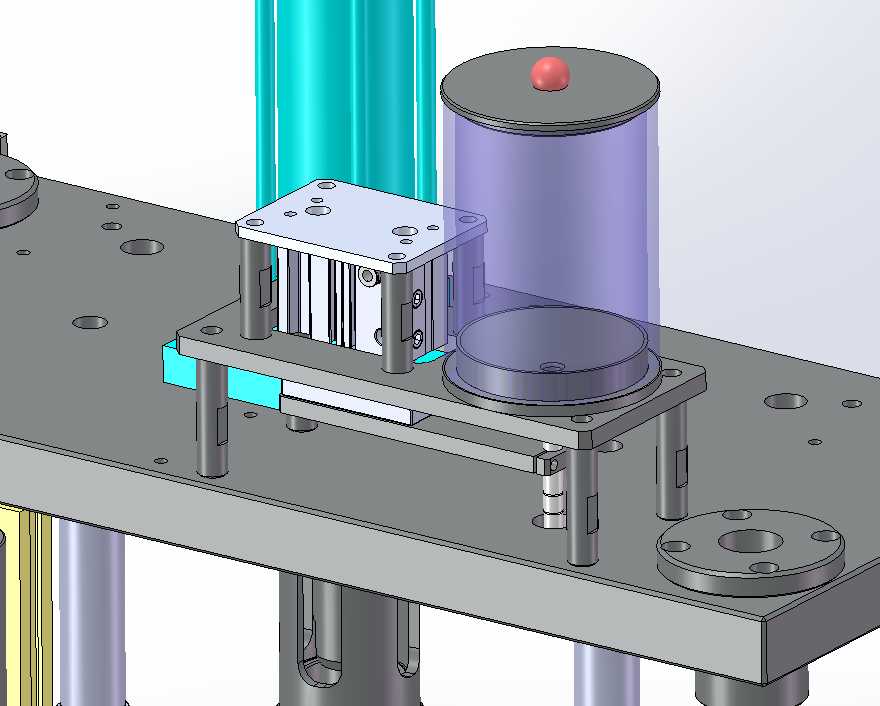

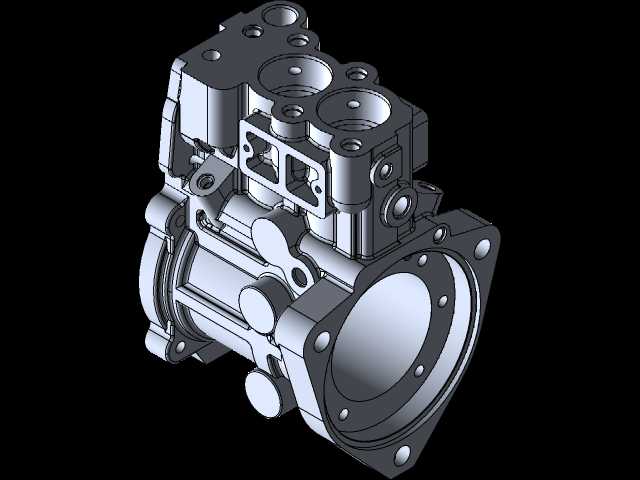

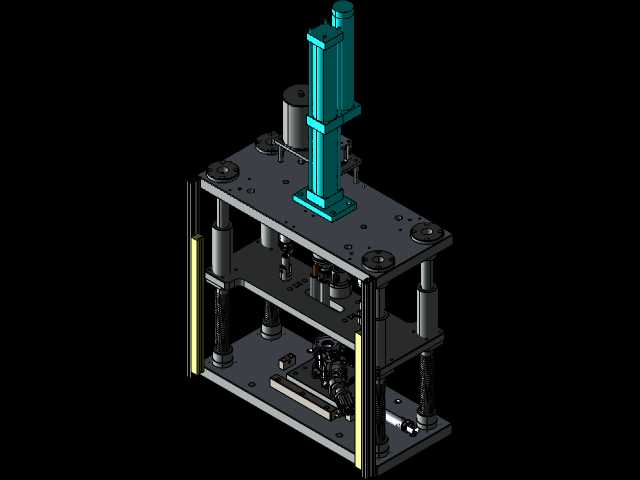

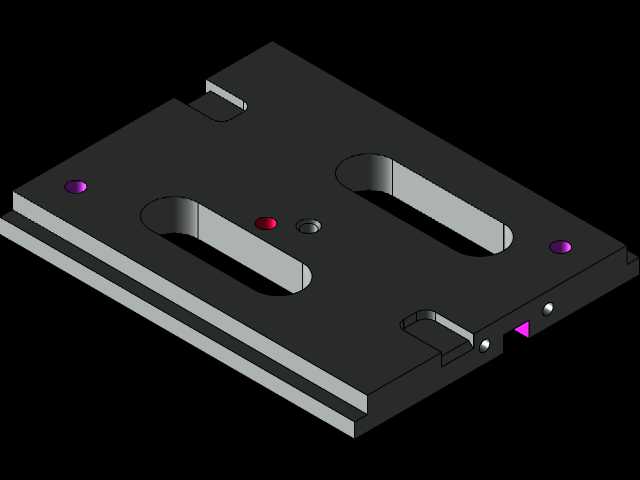

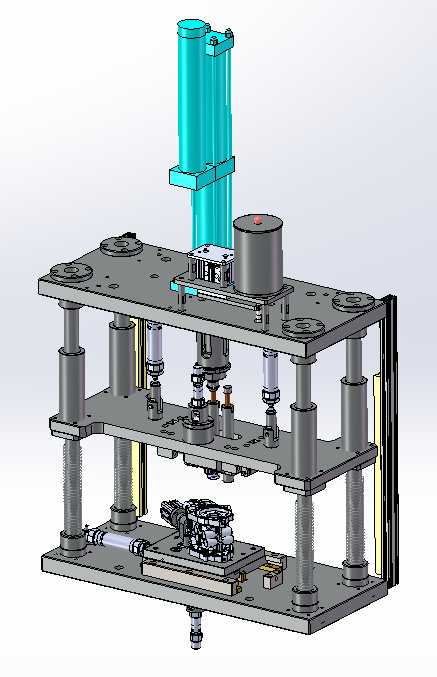

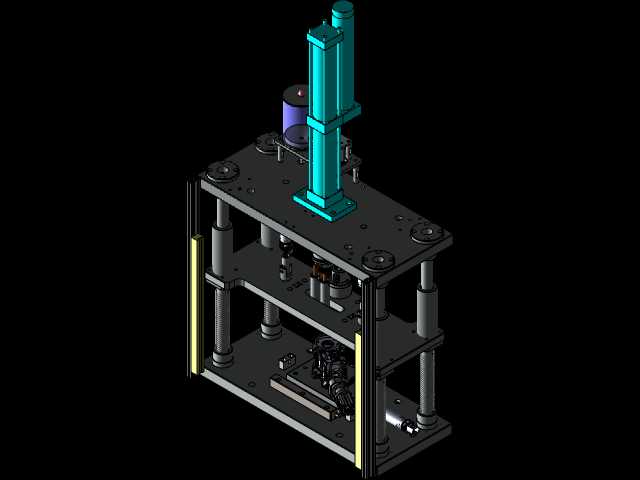

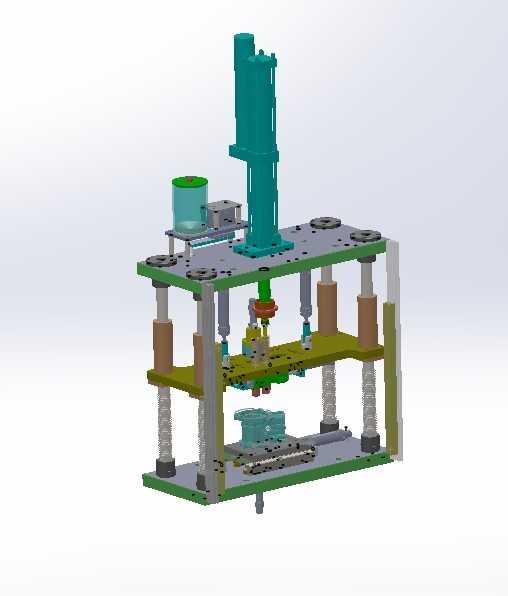

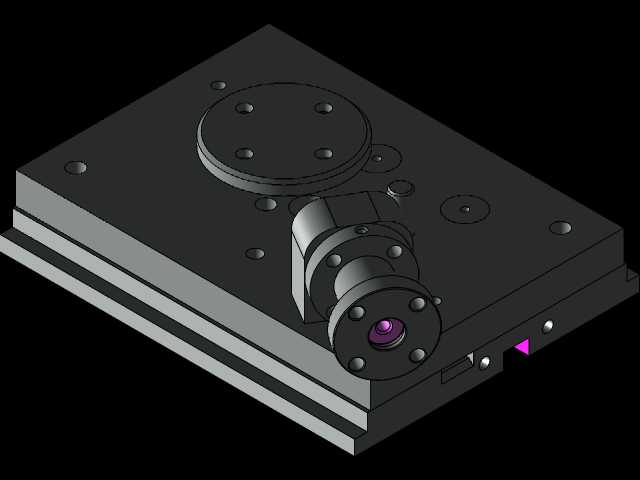

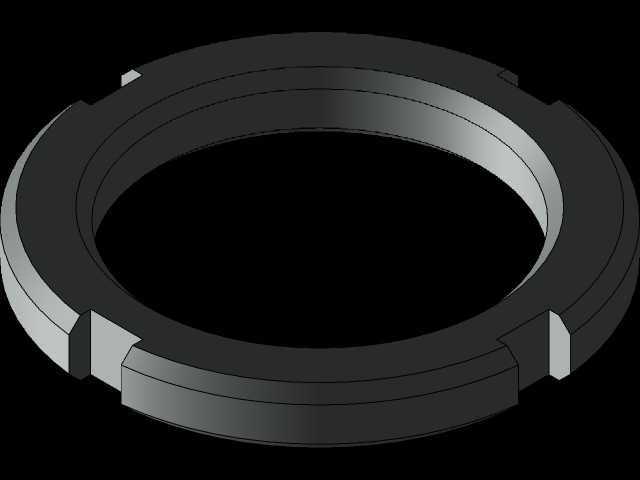

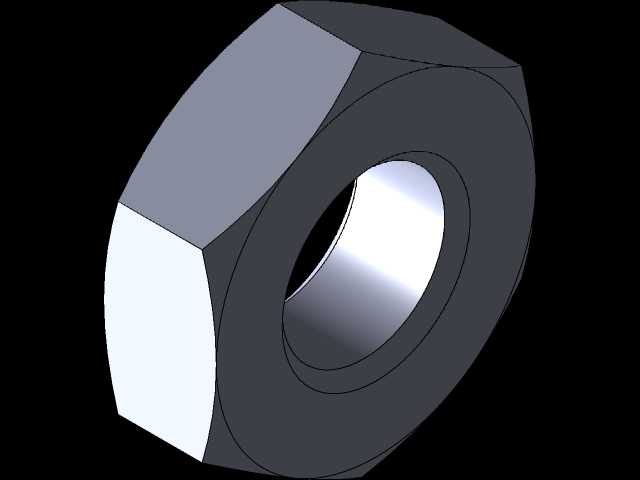

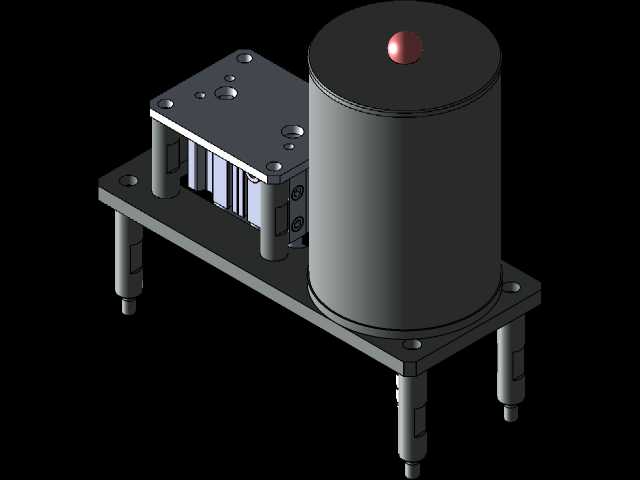

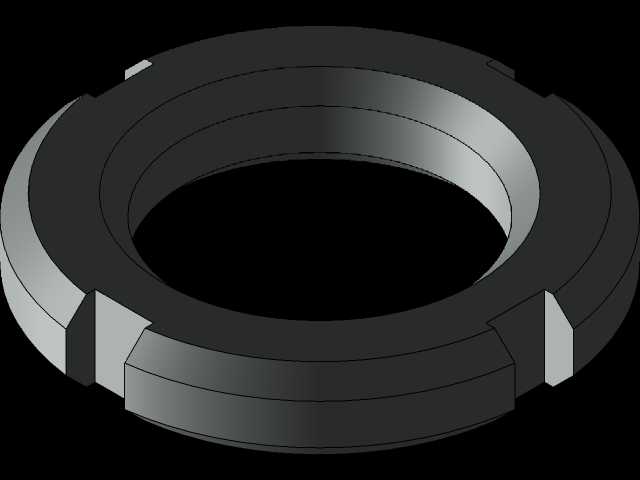

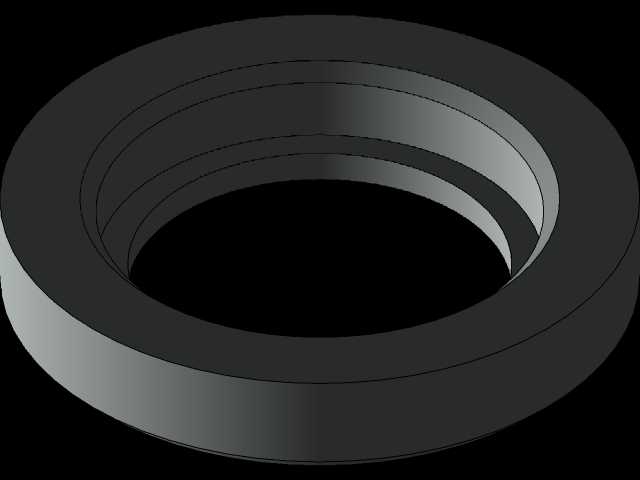

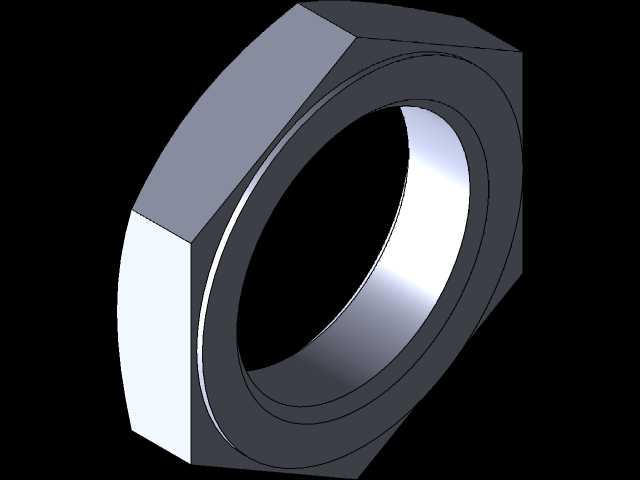

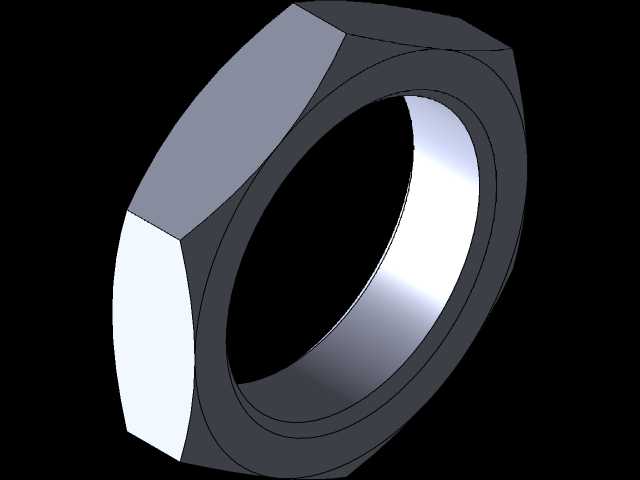

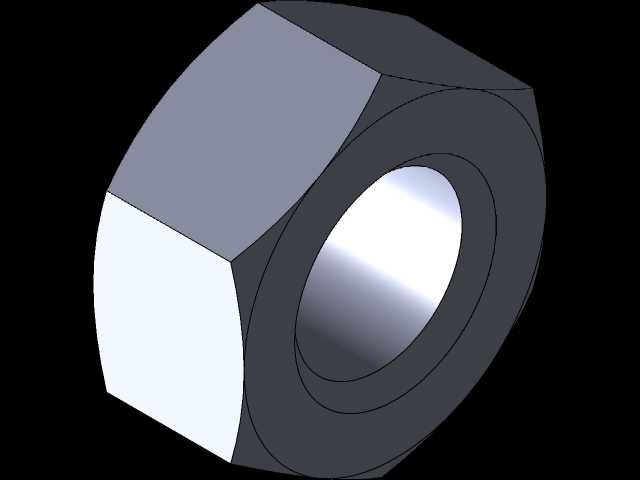

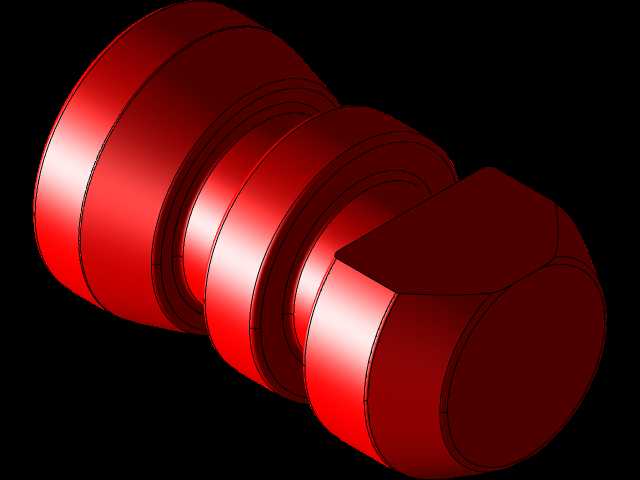

　　在燃油泵、液压油泵的批量装配产线中，钢球压装是直接影响油泵密封性能与调压稳定性的关键工序，这套压装结构正是针对该工序的工位作业需求设计，主要完成油泵泵体对应孔位内密封钢球的精准压入作业，替代传统手动敲装的作业模式，规避人工施力不均导致的钢球歪斜、孔壁刮伤、压入深度不足或过压击穿密封面的常见问题。整套结构采用底板式安装布局，安装基准面为带多组定位孔的标准工装平板，所有功能组件均通过等高支撑柱固定在底板上方，整体安装边界可适配现有产线的单工位压装台架，不需要对原有台架的安装孔位做二次改造，底板上预留的多组法兰安装位、定位销孔可兼容不同规格油泵泵体的快速换型需求，换型时仅需更换上部的定位座模块即可完成适配，

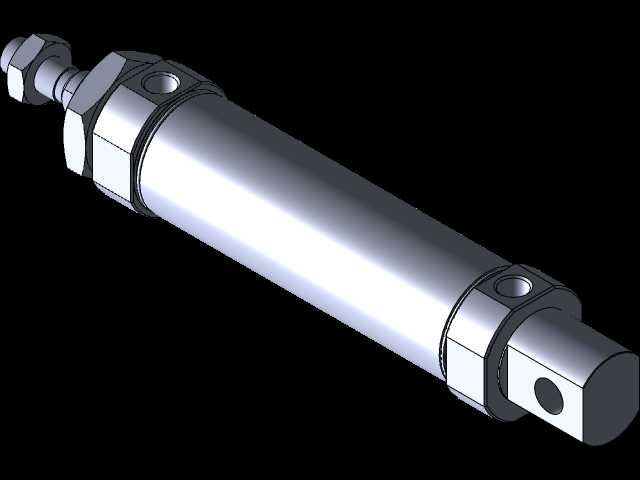

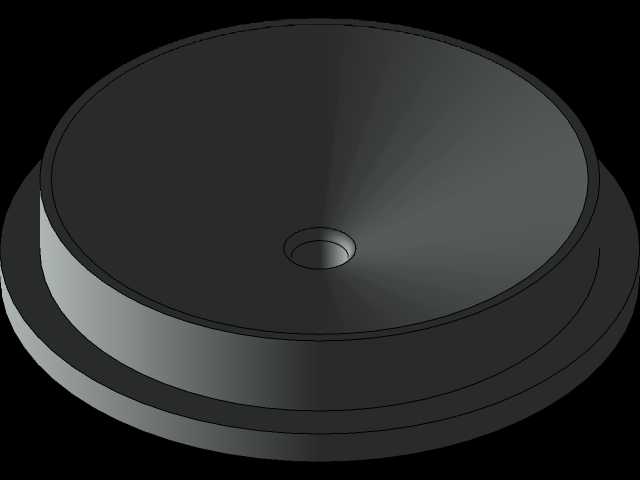

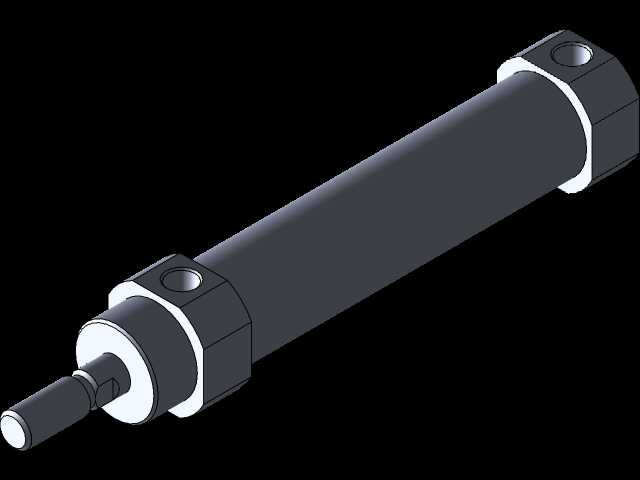

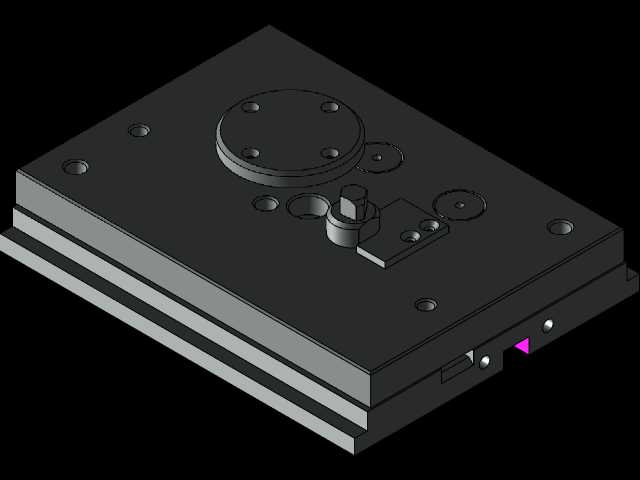

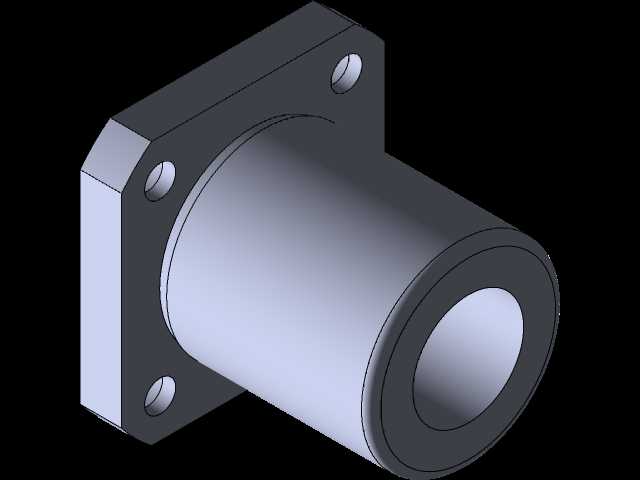

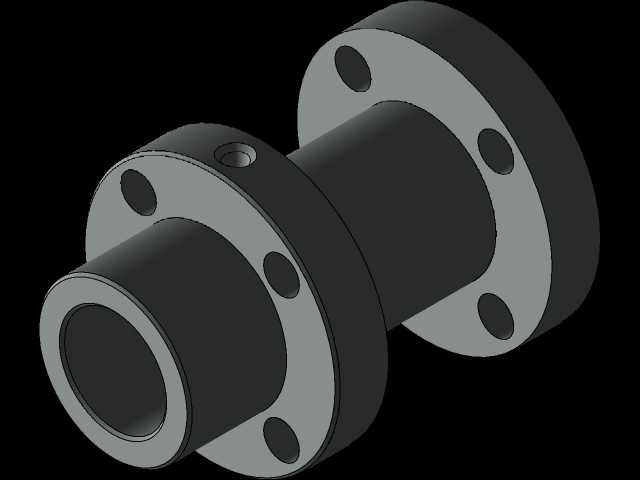

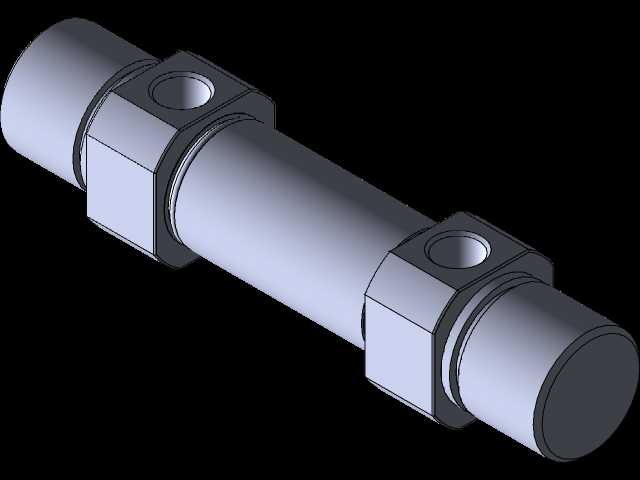

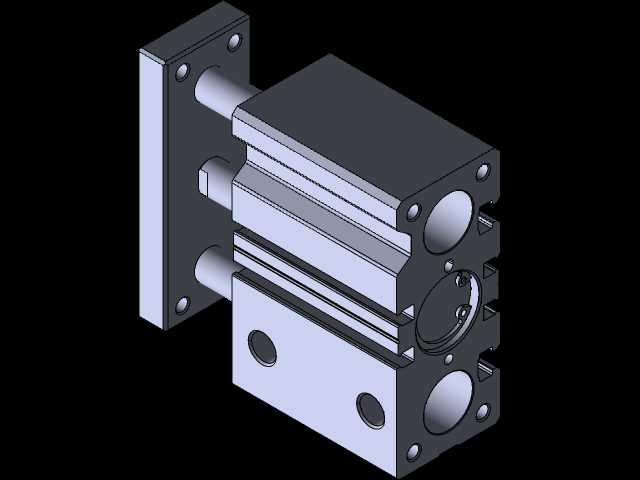

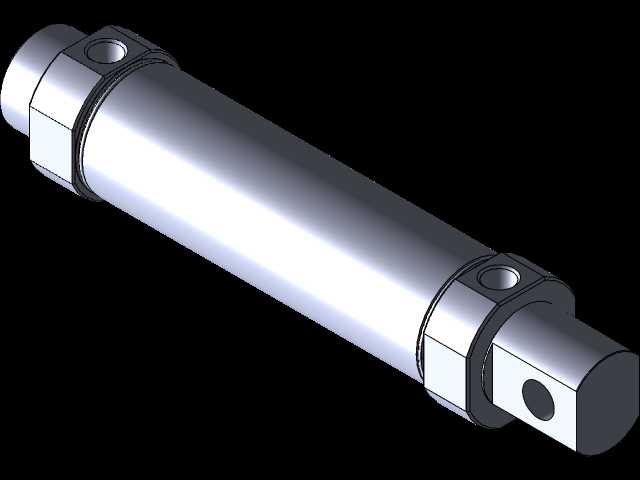

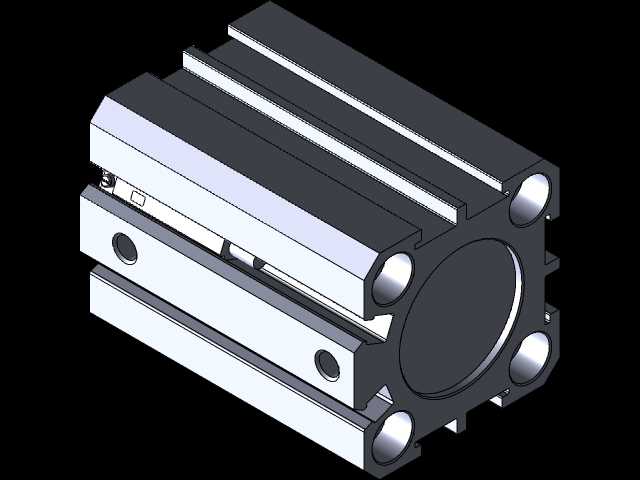

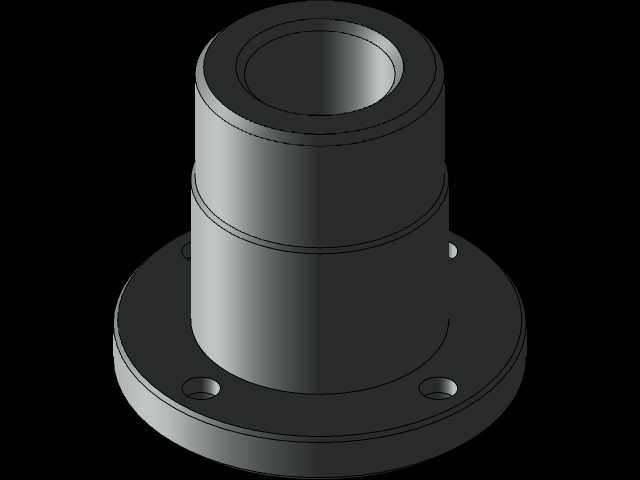

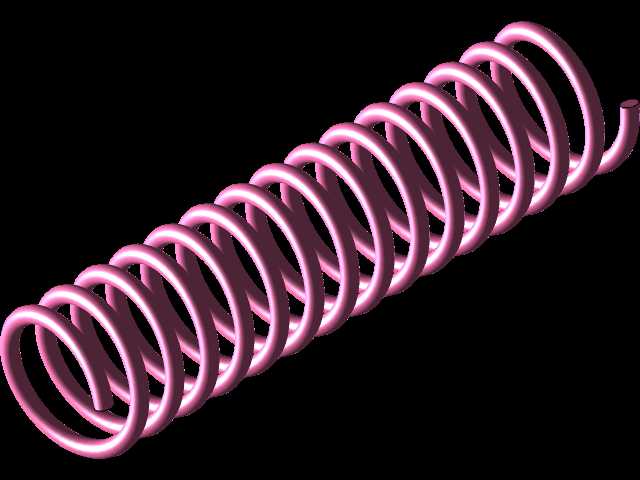

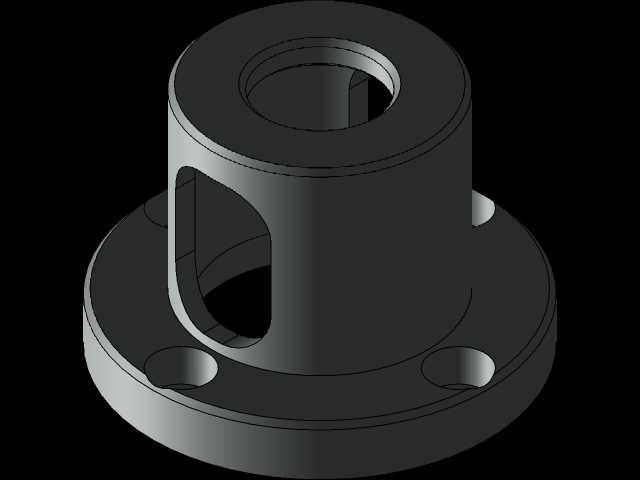

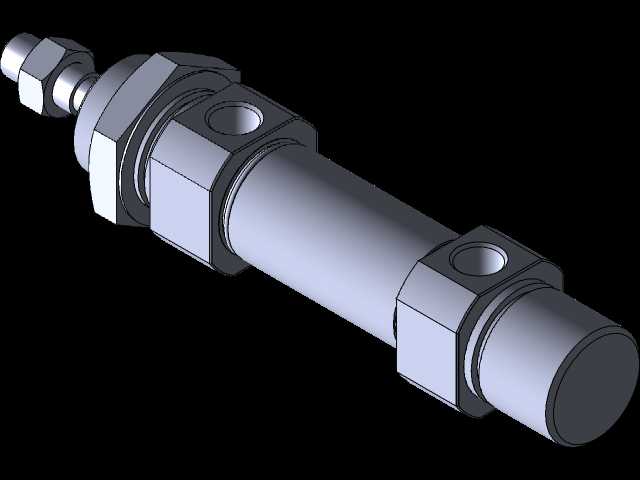

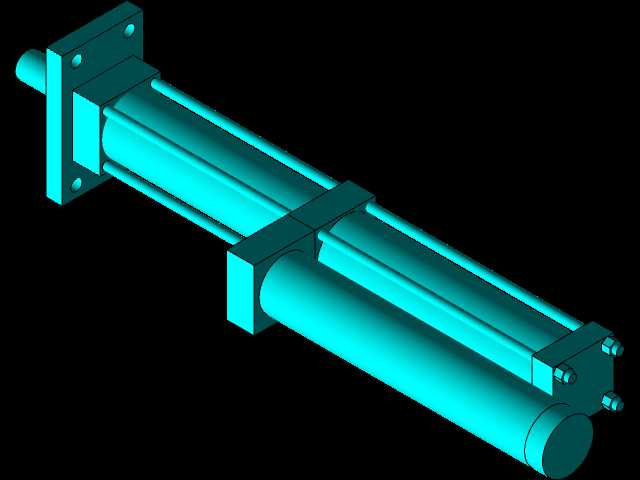

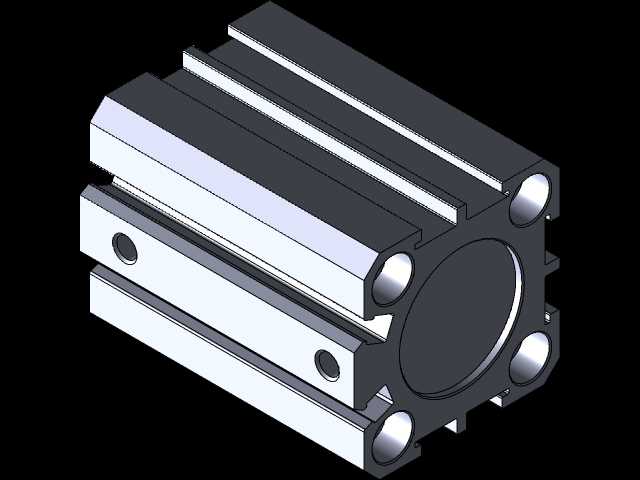

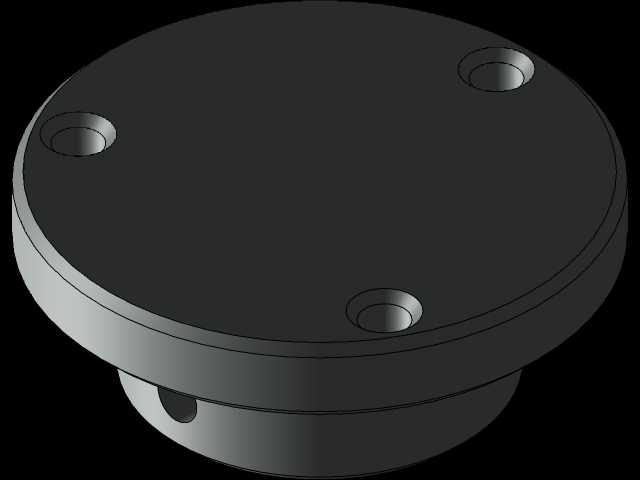

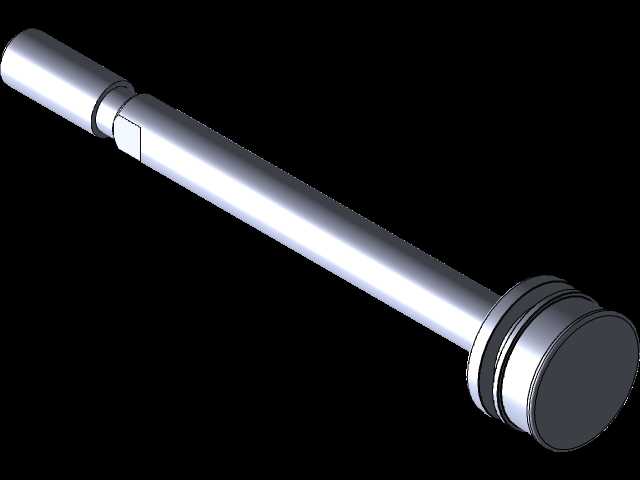

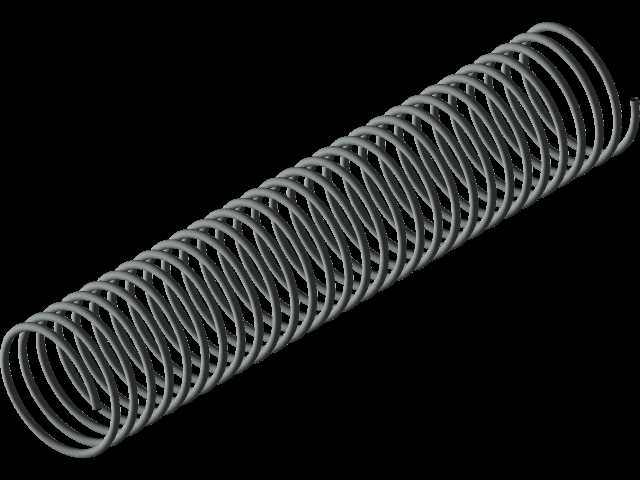

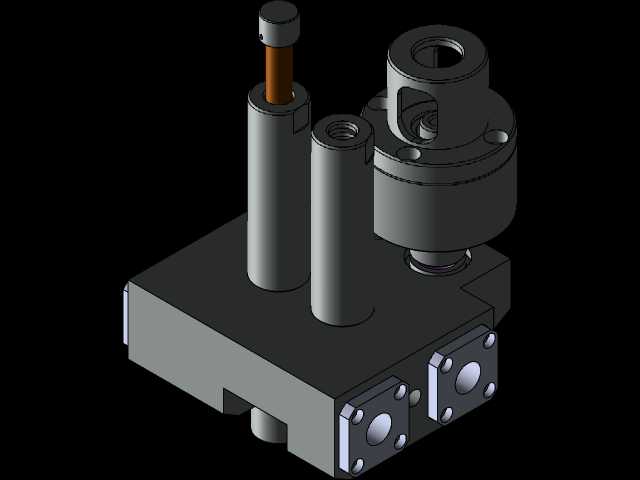

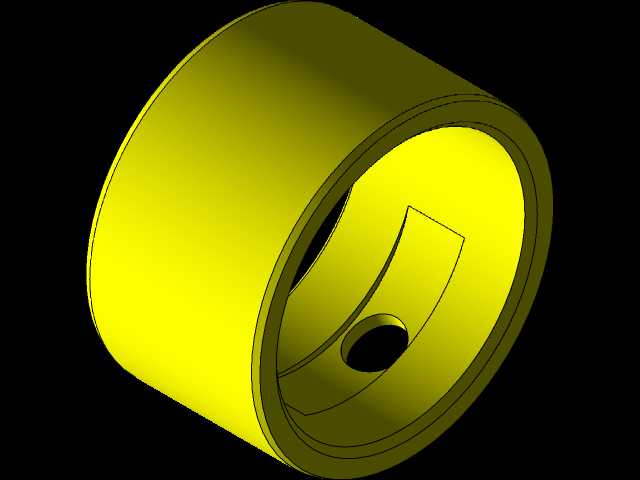

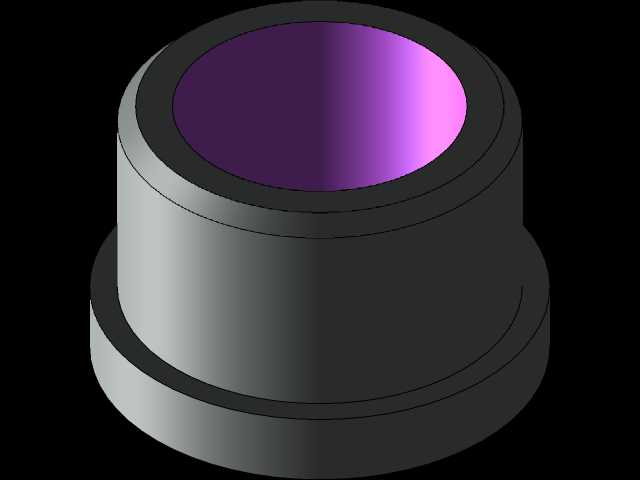

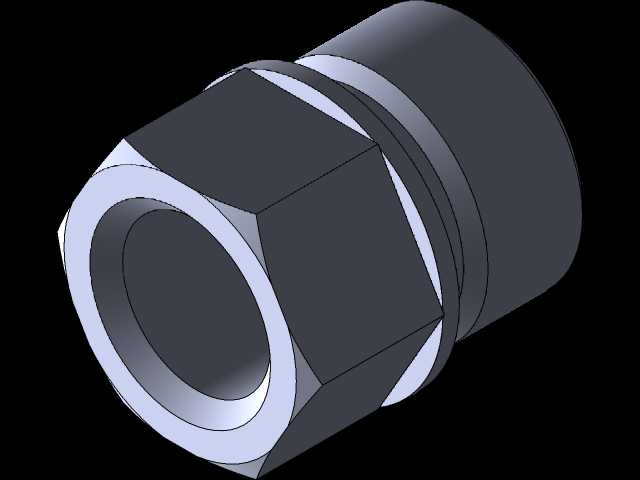

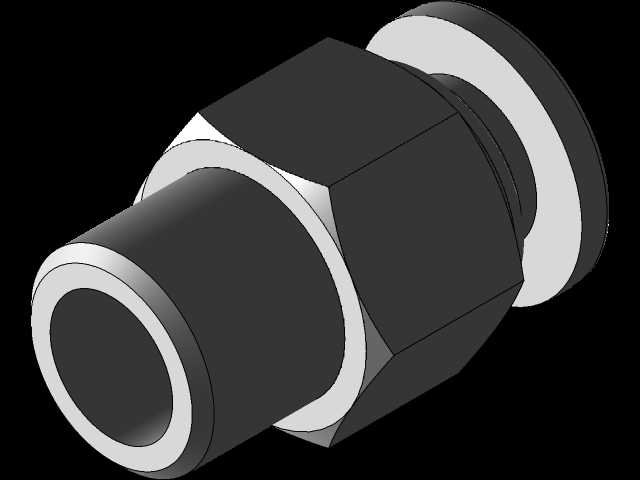

　　单批次换型调整时间可控制在十分钟以内。从功能逻辑来看，这套结构分为工件定位、压装导向、压装执行三个核心模块，工件定位模块采用仿形定位座设计，定位座的型面完全匹配油泵泵体的外部轮廓，放置工件时可自动完成径向与轴向的位置找正，不需要人工反复调整工件位置，定位座旁侧设置的弹性顶销可在压装完成后自动将工件顶起，方便作业人员取件，避免压装后工件卡滞在定位座内。压装导向模块采用直线轴承配合导柱的结构，压头的下行轨迹全程受导柱约束，径向跳动量可控制在0.02mm以内，保证钢球压入时与泵体孔位的同轴度要求，避免压头偏载刮伤泵体的安装面。压装执行模块适配标准气动压缸或伺服电缸的安装接口，上部的连接法兰可直接对接市面通用规格的压装动力元件，

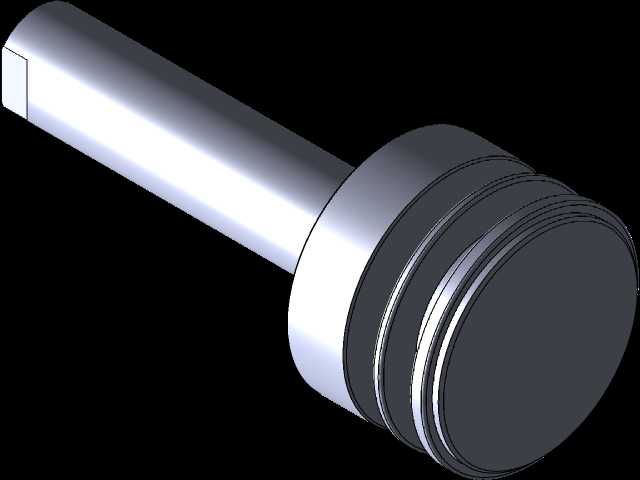

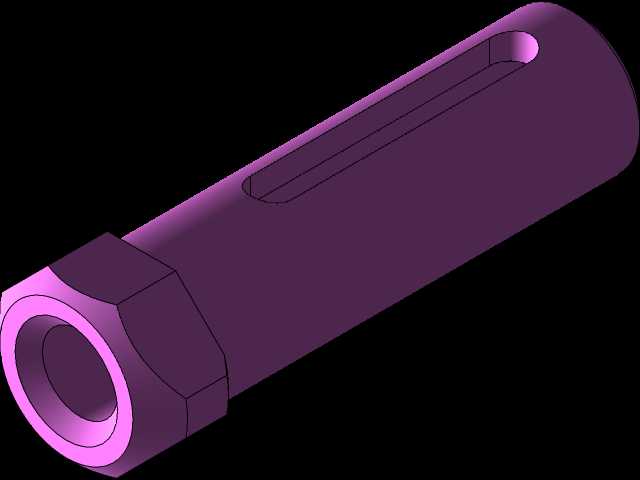

　　压头端部设计有与钢球直径匹配的弧形凹槽，压装过程中钢球始终嵌在凹槽内，不会出现钢球滚落、偏移的问题，压头的下行行程可通过上部的限位块做硬限位调整，可根据不同型号油泵的压装深度要求快速调整限位位置，保证每一件产品的压入深度一致性。设计过程中充分考虑了工位作业的操作便利性，结构的操作侧没有多余的遮挡构件，作业人员取放工件的操作空间充足，定位座旁侧设置的防呆挡块可避免工件放反导致的压装报废，当工件放置方向错误时无法完全落入定位座，从源头上杜绝反向压装的质量风险。整套结构的外露运动部件均做了圆角处理，没有尖锐的棱角，避免作业过程中刮伤操作人员。在维护性设计上，所有的导向副、滑动接触面均设计有注油孔，可定期加注润滑脂保证运动顺畅，

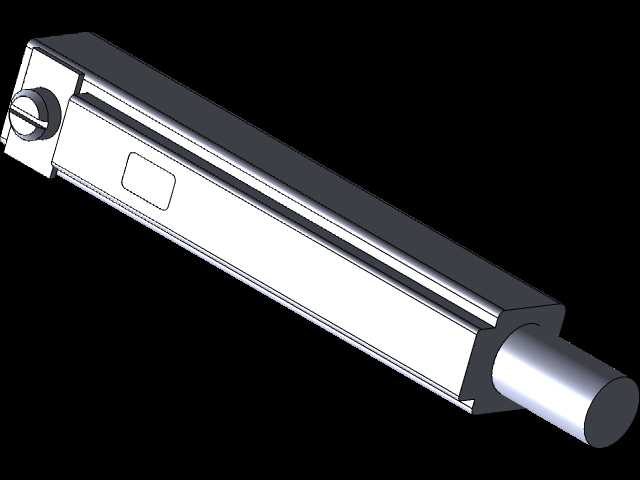

　　易损件如压头、定位座均采用快拆式的螺钉固定，不需要拆解整套结构即可完成易损件的更换，降低产线的维护停机时间。针对压装过程中可能出现的钢球漏装问题，结构预留了传感器安装位，可在压头侧方加装光纤传感器，检测压装前钢球是否正确放置在泵体孔位，若出现漏装情况设备可自动报警并停止压装动作，进一步提升工序的防错能力。整套结构的刚性经过校核，在最大10kN的压装力作用下，支撑柱与底板的变形量小于0.01mm，可满足长期批量压装作业的精度保持要求，不会因为长期受力出现结构变形导致压装精度下降。
