电子元件料盘自动上料装盘设备结构

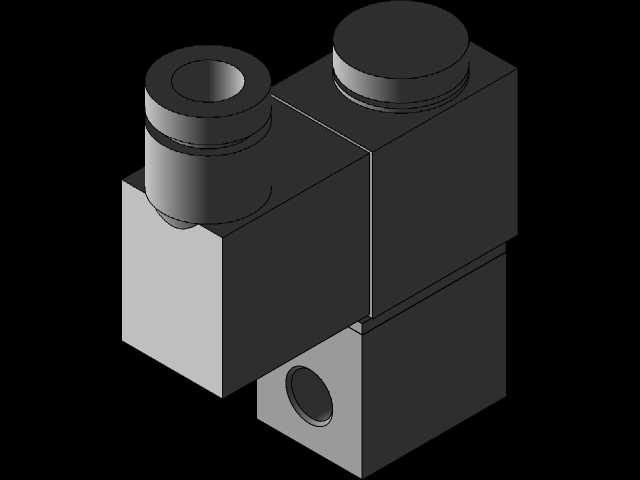

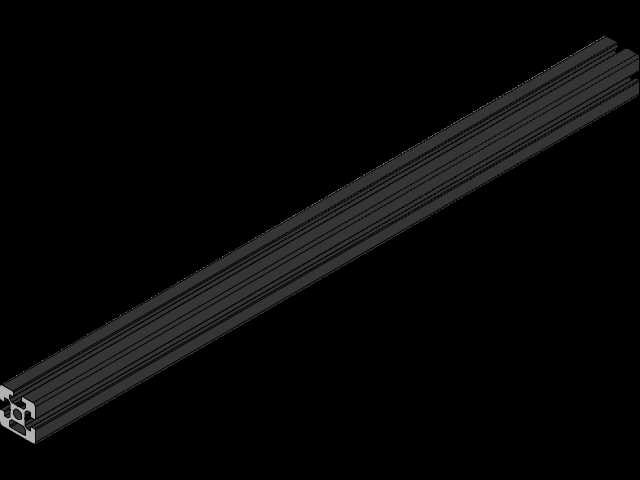

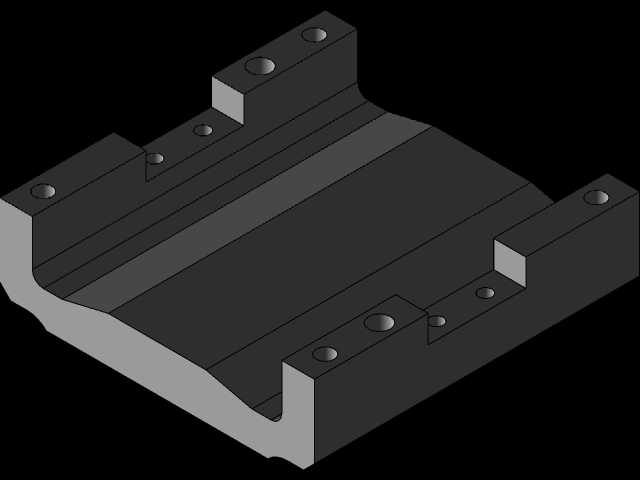

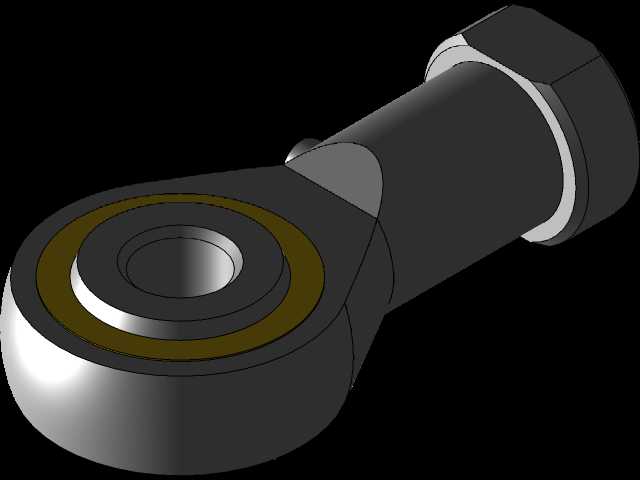

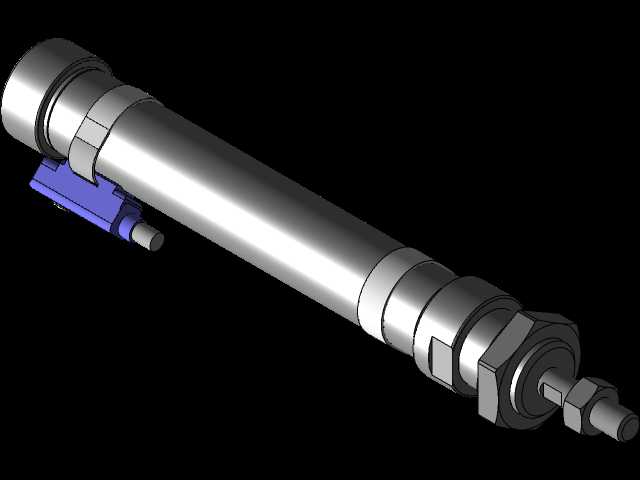

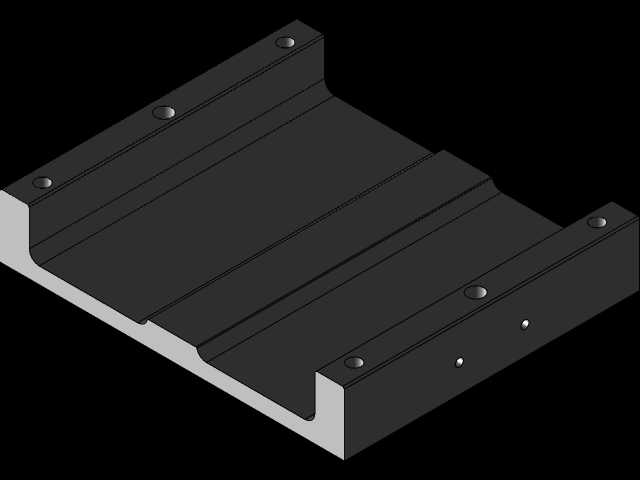

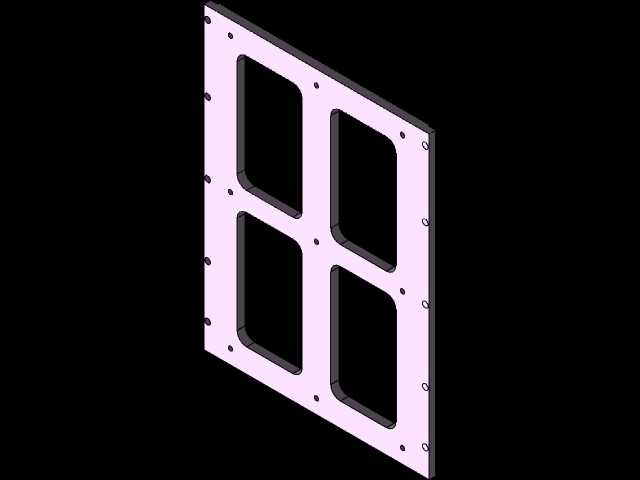

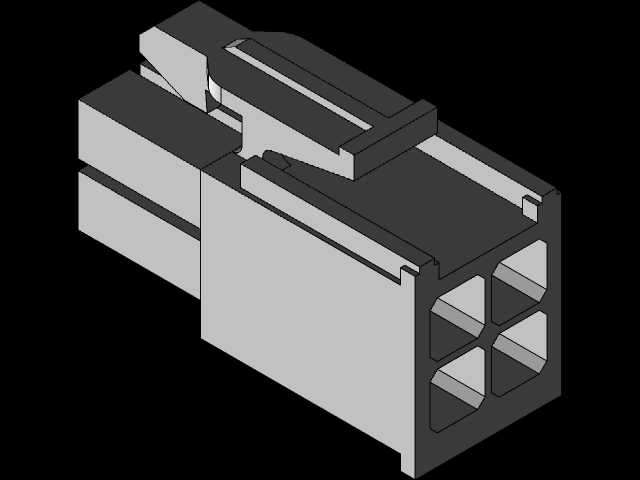

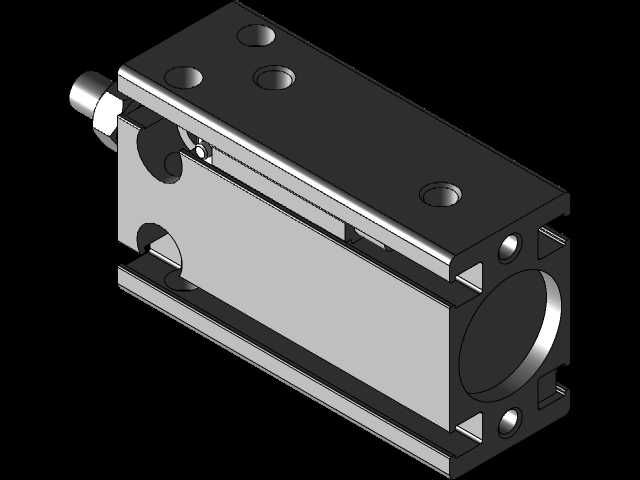

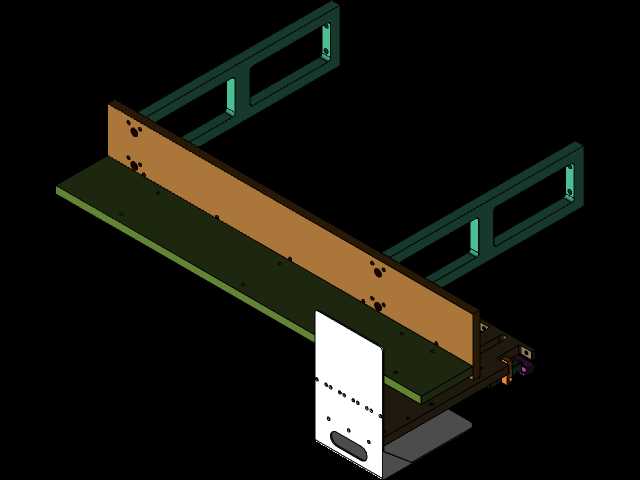

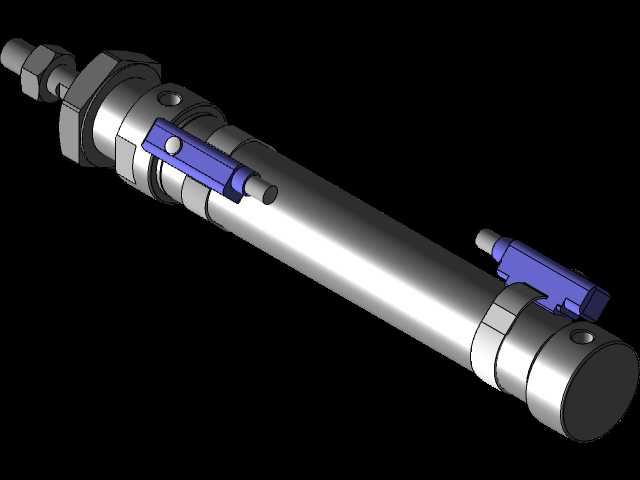

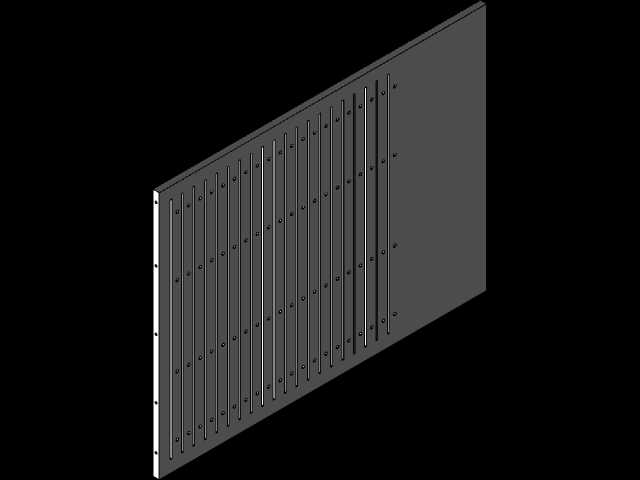

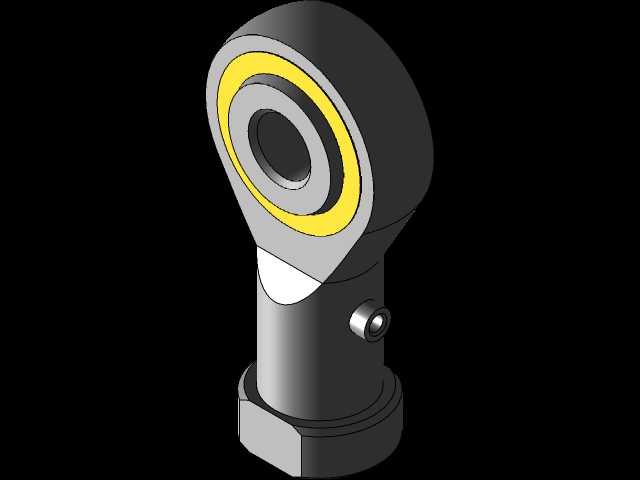

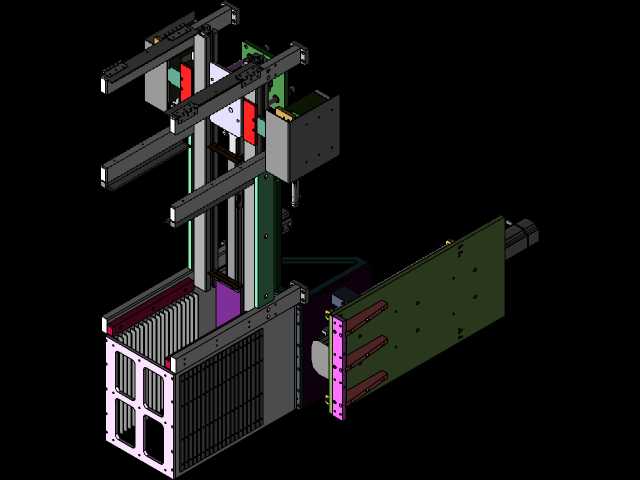

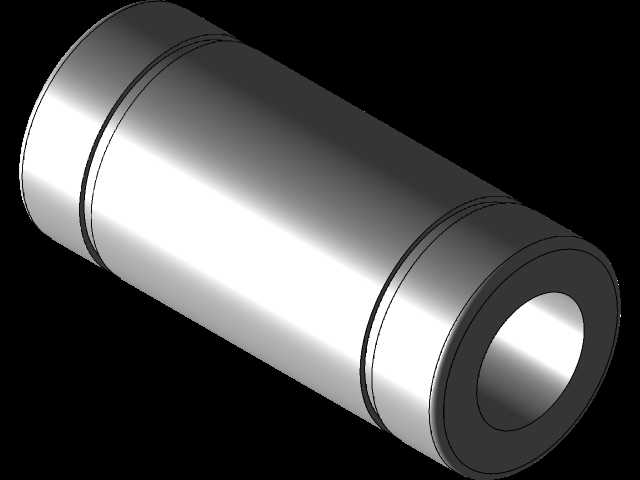

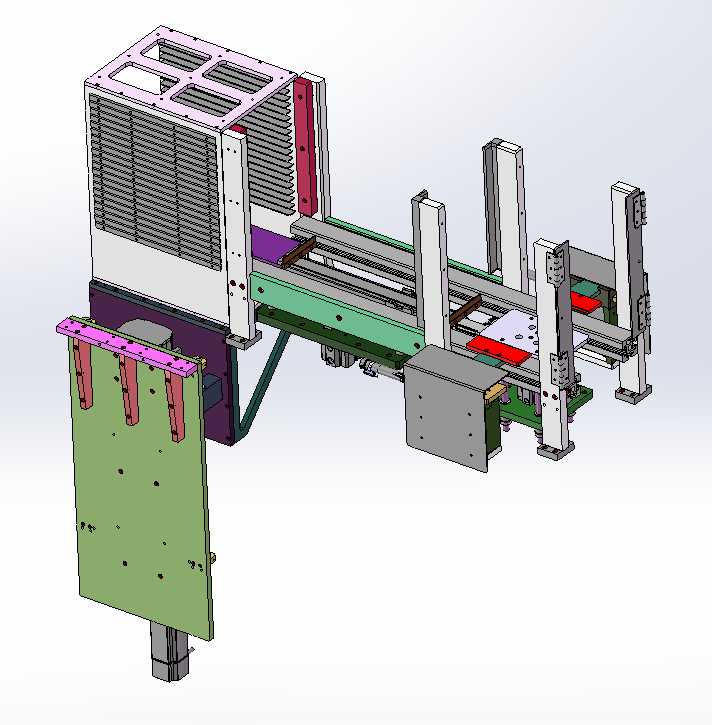

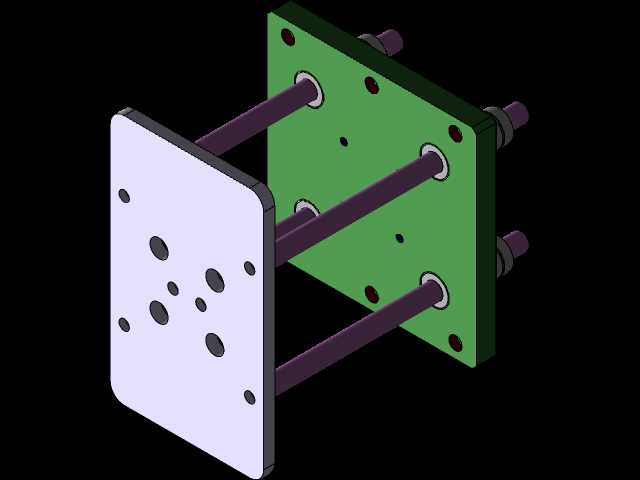

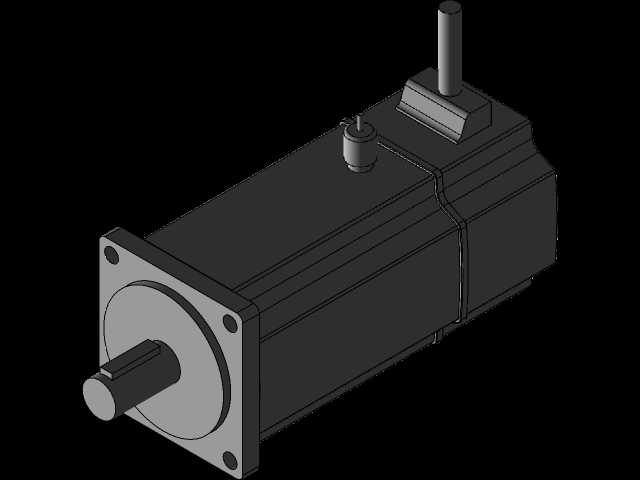

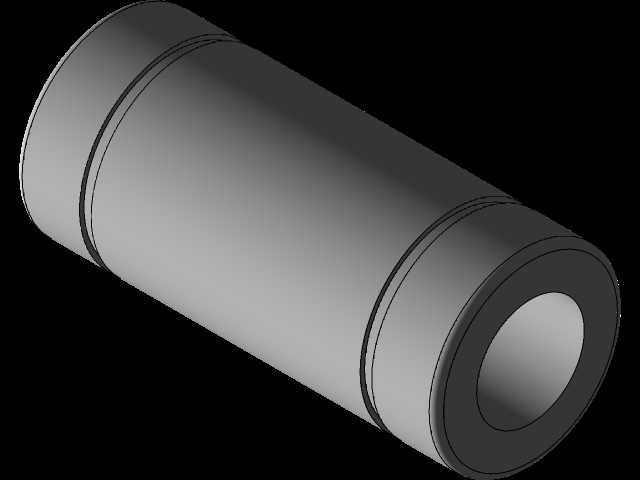

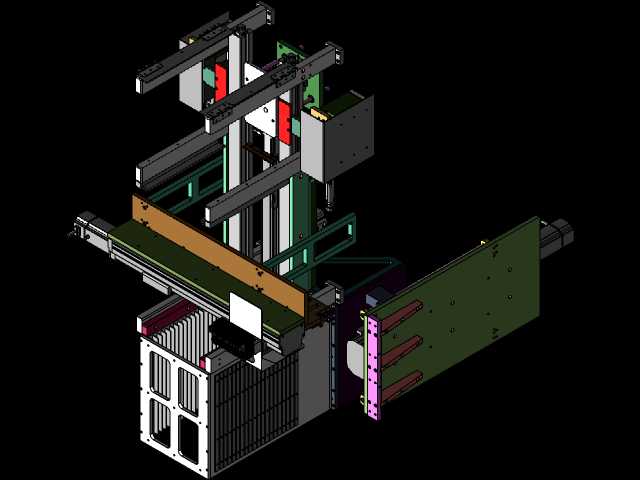

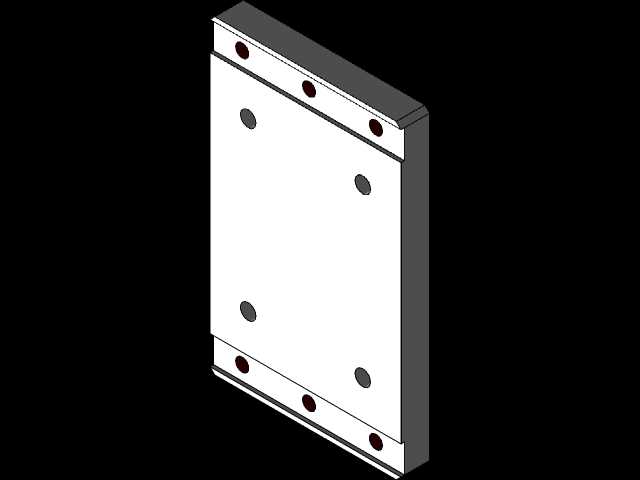

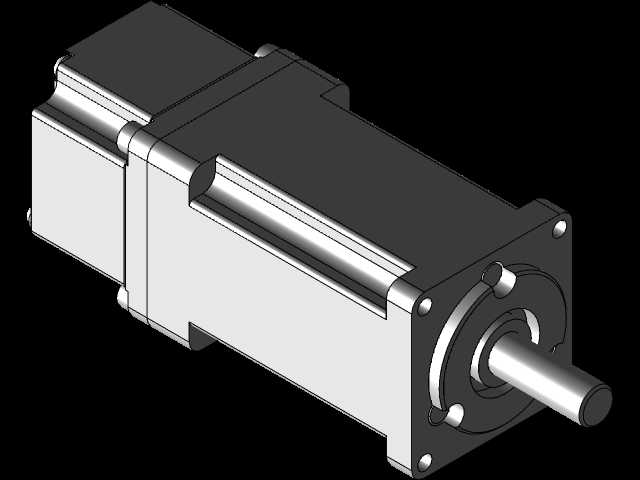

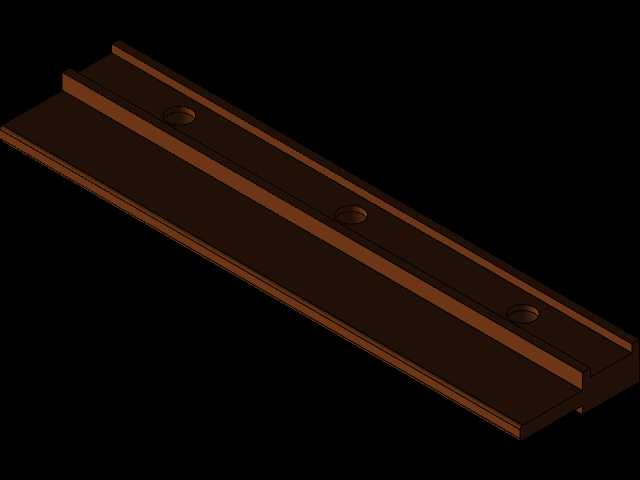

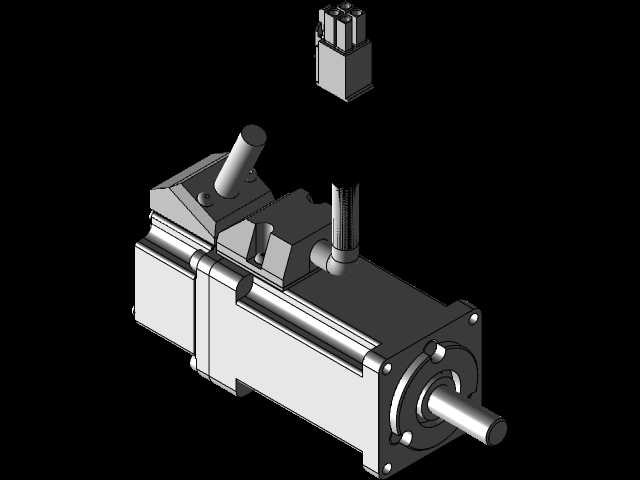

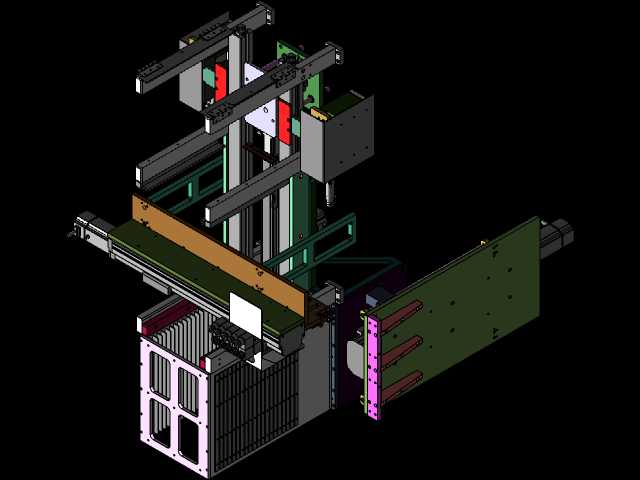

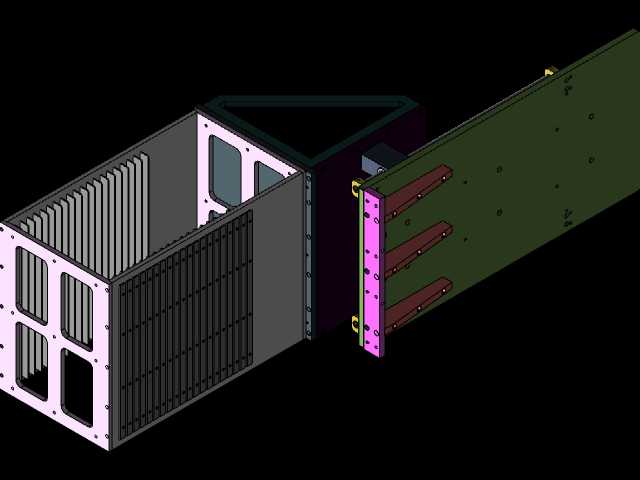

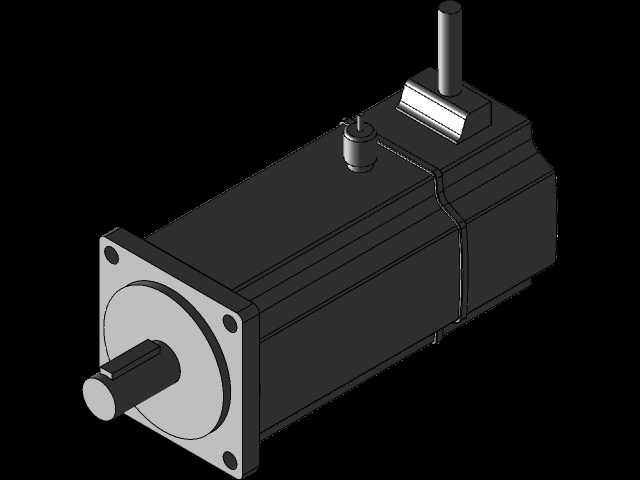

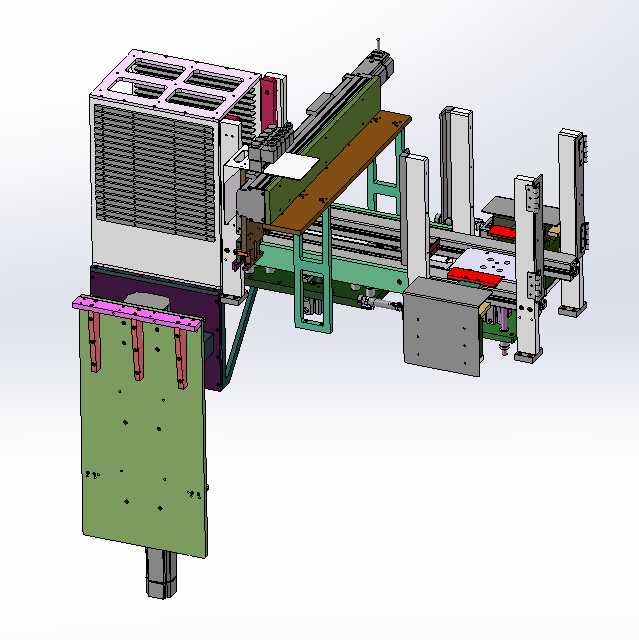

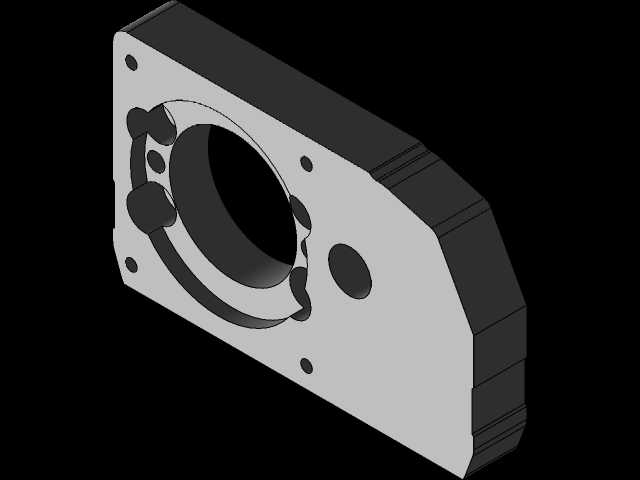

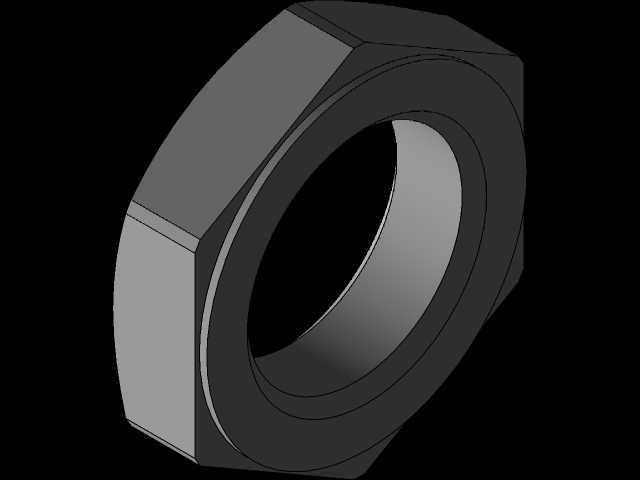

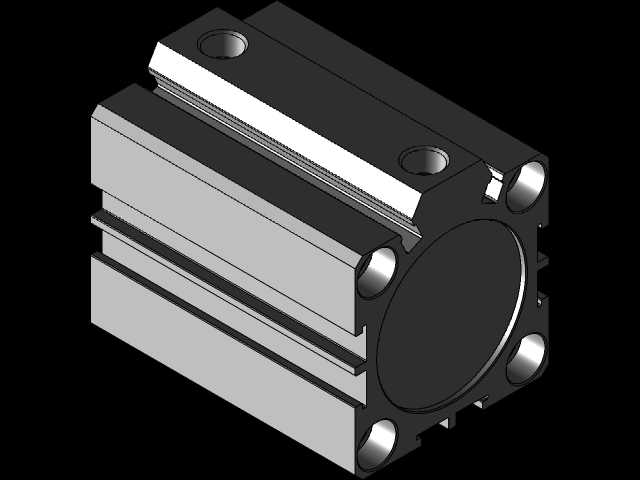

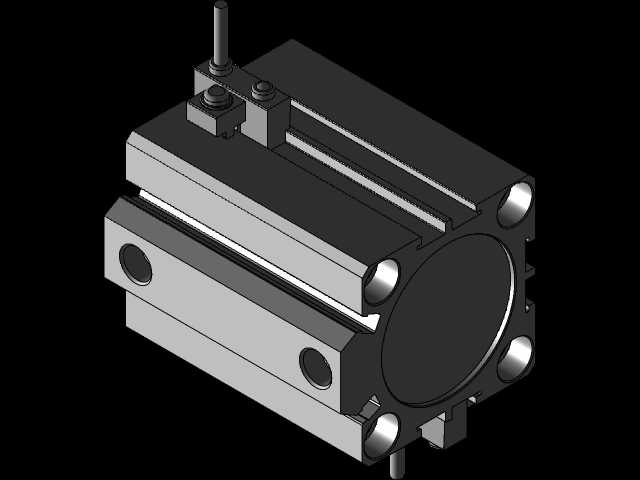

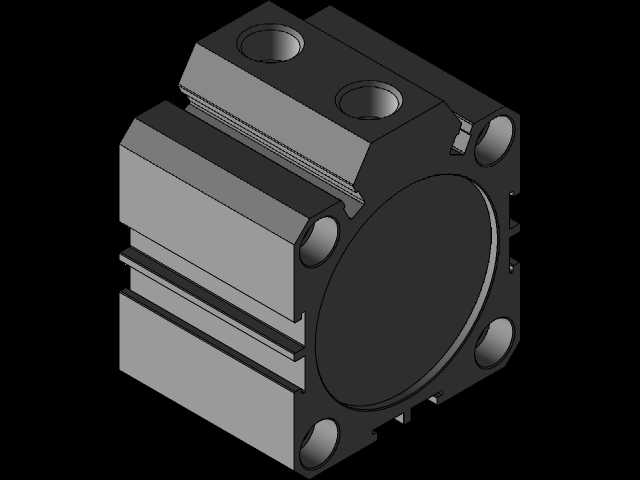

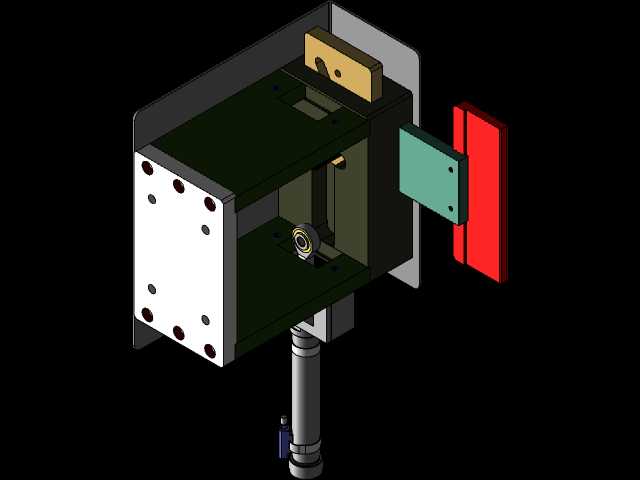

　　这套自动装盘设备主要面向3C电子、小五金冲压、精密注塑等行业的产线后端工序，解决零散工件批量装盘转运、工序间流转的人工重复操作痛点，常见于SMT产线接料、冲压件出料后规整、注塑件成品收集等场景，替代人工完成料盘的供给、定位、工件装填、满盘输出的全流程动作，适配规整片状、块状小型工件的批量装盘作业，可直接对接前端加工设备的出料口，也可作为独立工位配合人工补料完成装盘工序。设备整体采用卧式长条形布局，主体结构沿物料输送方向排布，左侧设置叠层料仓用于存储空料盘，料仓采用双侧立板导向结构，可容纳20-30层叠放空料盘，料仓底部配置托举升降机构，通过伺服驱动丝杆带动托板做垂直方向的间歇升降，每次升降行程匹配单块料盘的厚度，

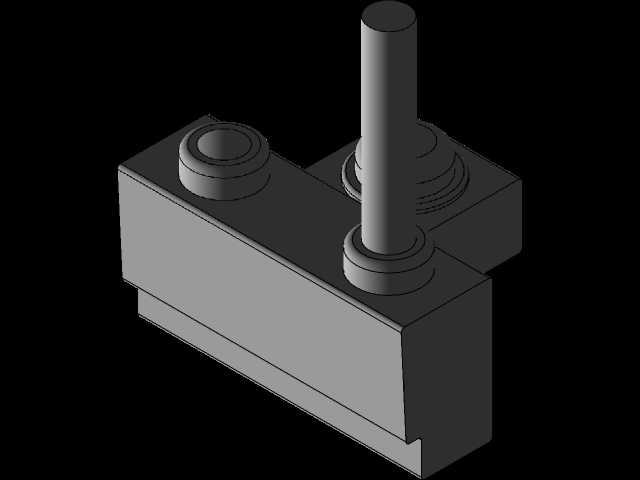

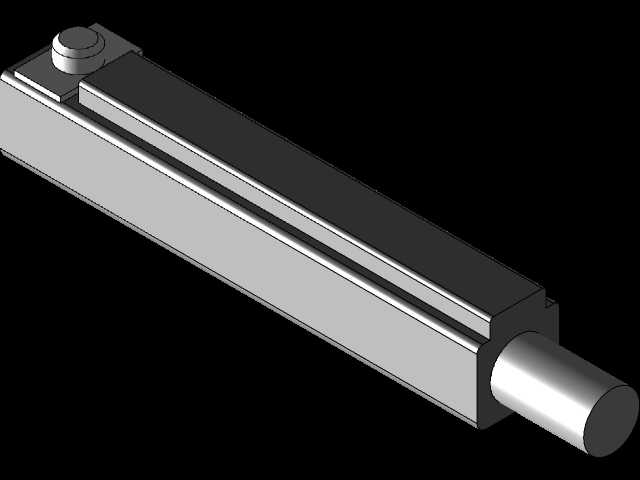

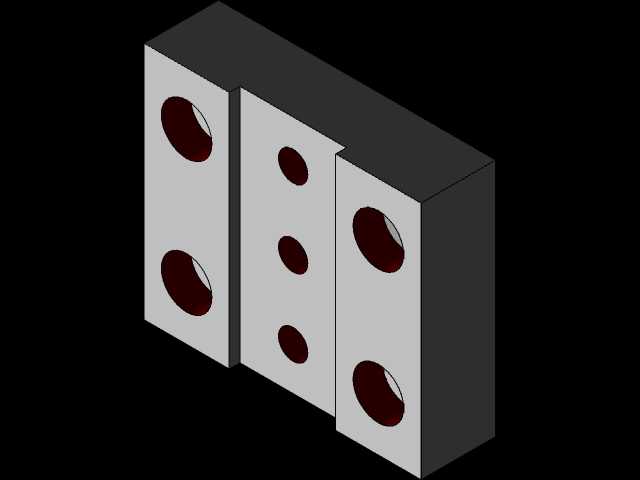

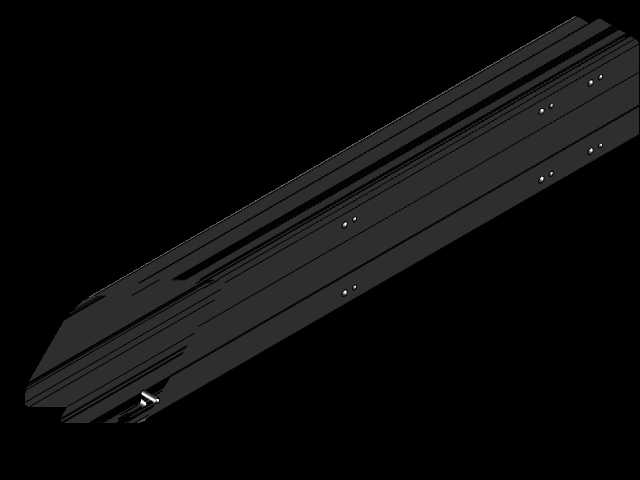

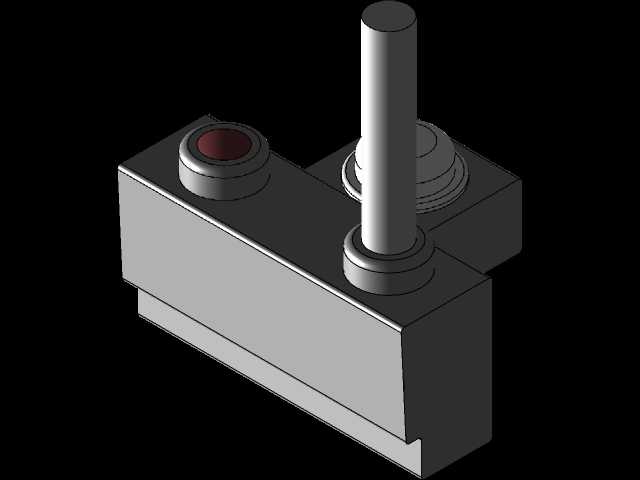

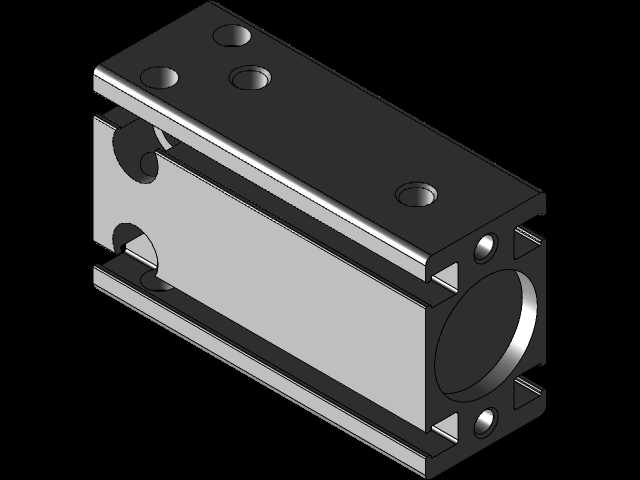

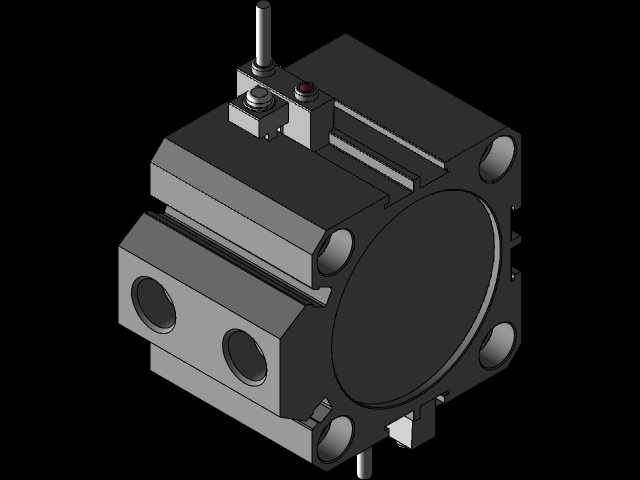

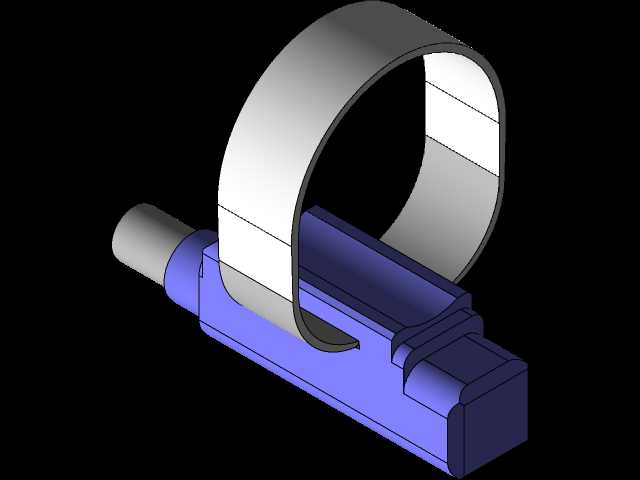

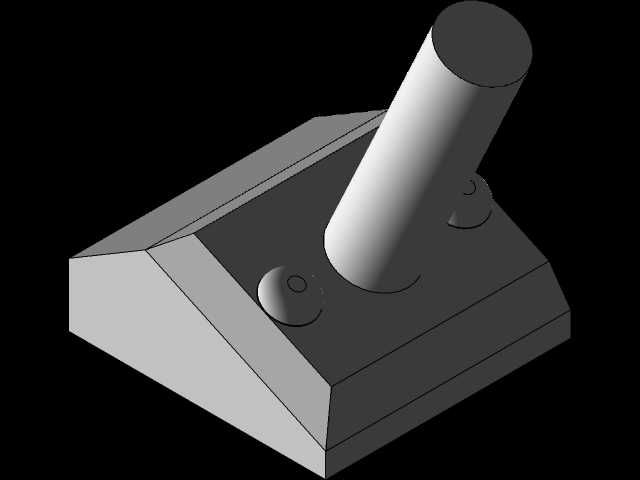

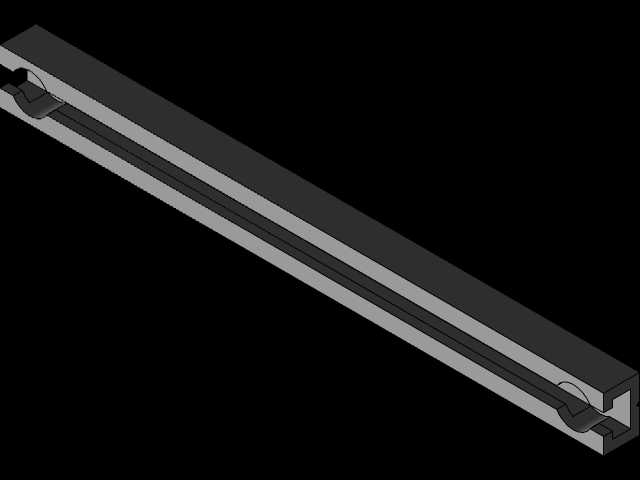

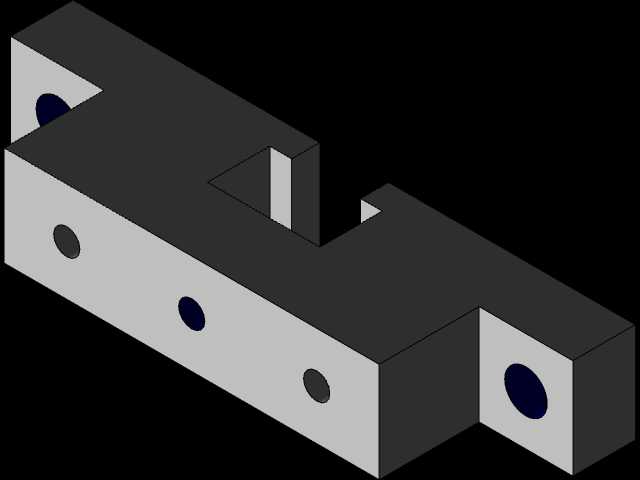

　　确保最下层空料盘可准确落入输送线定位工位，料仓侧部设置光电检测位，实时监测料仓内空料盘余量，余量不足时可触发外部补料提示，避免设备空转等待。料仓下方衔接水平输送导轨组件，采用双列线性导轨作为承载导向结构，配合同步带传动实现料盘的水平工位转移，输送线设置三个核心工位：空料盘上料位、工件装填位、满盘出料位，每个工位均设置弹性定位销与侧边夹紧块，料盘到达对应工位后，定位销自动顶升卡入料盘底部定位孔，侧边夹紧块动作将料盘牢牢固定，避免装填过程中料盘移位导致工件摆放偏差。工件装填区域配置多组可调式立柱支架，支架上预留标准化安装孔位，可根据不同工件的装盘排布需求，安装机械手、分料机构、视觉检测组件等不同功能模块，支架的横向、

　　纵向位置均可通过腰型孔快速调整，适配不同尺寸规格的料盘与工件装填要求，装填位下方设置可调节支撑托板，托板高度可根据料盘深度调整，避免料盘受工件下压产生形变影响装盘精度。设备右侧设置满盘出料导向架，采用双侧导杆限位结构，装满工件的料盘从装填位输送至出料位后，可通过推料机构将满盘推送至出料架上叠放存储，出料架可容纳15-20层满料盘，操作人员可一次性批量取走满盘，减少频繁取料的时间损耗。整套设备的安装基准面为底部安装底板，底板上所有安装孔位均按照标准模组化尺寸设计，各功能组件可单独拆卸更换，设备整体宽度控制在800mm以内，长度根据工位配置不同在1200mm-1800mm区间可调，高度方向最高处为料仓顶部，整体高度不超过1500mm，

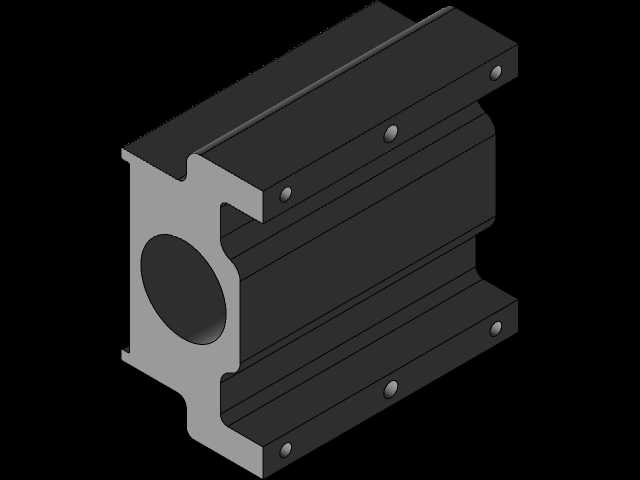

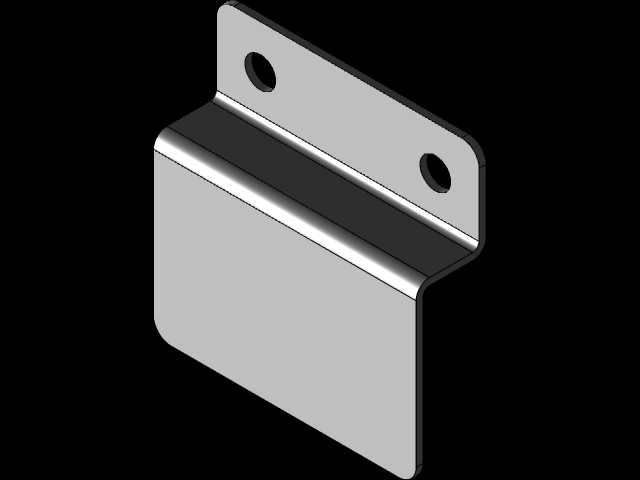

　　可直接适配标准车间生产线的线边安装空间，底部预留脚轮与调平脚杯安装位，方便设备转线移动与安装调平。结构设计上充分考虑了不同规格料盘的兼容性，料仓的导向立板间距、输送线的导向条宽度、定位销的位置均可在一定范围内调节，无需更换核心结构件即可适配长宽尺寸在200mm-400mm区间、厚度在10mm-50mm区间的各类标准料盘，设备的驱动元件均采用外露式安装布局，气路、线路通过侧边拖链规整排布，日常维护时可快速排查故障点，各运动副均预留润滑注油口，降低长期运行的磨损损耗。在实际工况运行中，该设备的装盘节拍可根据前端产线的出料速度灵活调整，单盘装填节拍最快可达8秒/盘，相比人工装盘效率提升3倍以上，同时可避免人工操作带来的工件摆放错位、料盘磕碰损伤、工件污染等问题，有效提升工序间物料流转的规整度，减少后续工序的物料整理工作量。设备的框架结构采用工业铝型材与钣金件组合搭建，兼顾结构强度与轻量化需求，与工件、料盘直接接触的部位均采用硬质阳极氧化处理或非金属耐磨材质，避免长期摩擦产生碎屑污染工件，所有运动部位均设置安全防护挡板，防止操作人员误触运动部件造成安全隐患，可直接接入车间现有产线的控制系统，也可配置独立PLC控制箱实现单机自动运行，无需复杂的调试即可快速投入使用。
