工业设备封闭式防护机架钣金结构

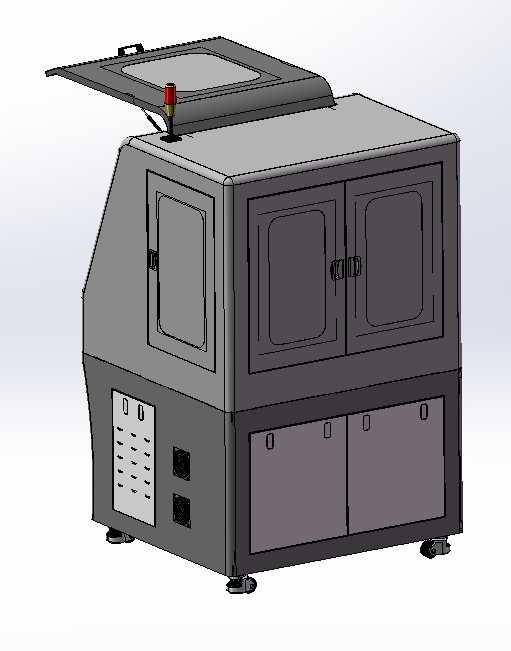

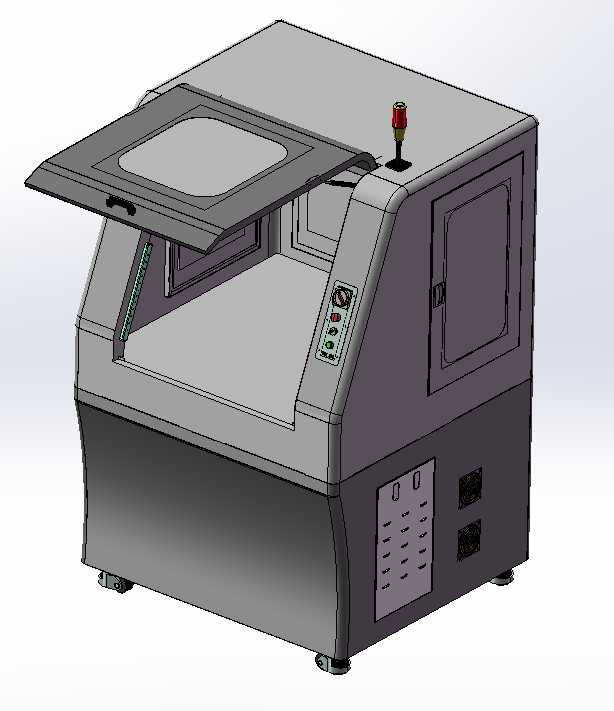

　　这套封闭式防护机架结构，主要面向车间内中小型精密加工、检测类工业设备的承载与防护需求，在电子元器件生产、小零件精密装配、实验室小型试验设备配套场景中适配性极强，能够为内部核心功能模块提供稳定的安装基准，同时隔绝车间内的切削液飞溅、粉尘飘落、无关人员误触等生产现场常见的干扰因素。从结构设计逻辑来看，整体采用分体式承载思路，下部为承重柜体段，上部为功能舱段，底部预留了可调脚轮的安装位，既可以满足设备短距离移位的需求，调整脚轮高度后也能实现设备的水平调平与固定放置，适配车间地面不平整的常见工况。下部柜体设置了两扇对开式检修门，门板采用内嵌式折弯结构，搭配隐藏式拉手设计，既保证了柜体外观的整体性，也预留了足够的内部储物空间，

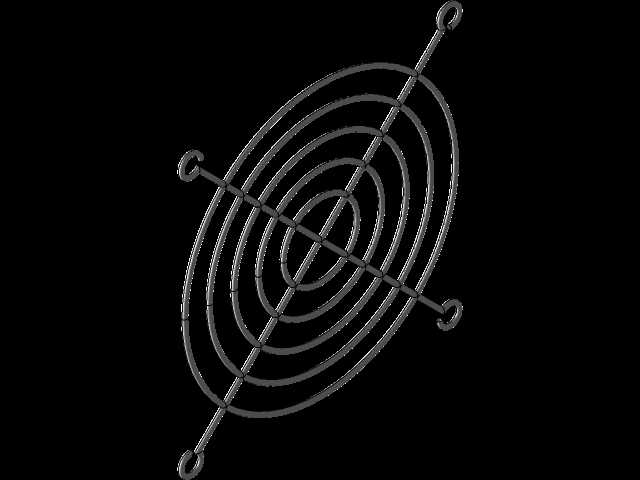

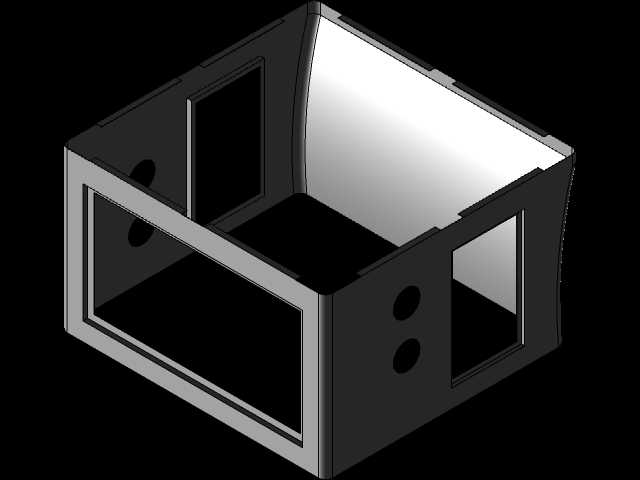

　　可以放置设备配套的工装夹具、维护工具、备用配件等物品，柜体侧面预留了多组通风散热栅格与电气接口安装位，栅格采用冲压成型的百叶结构，在保证通风量的同时可以阻挡大尺寸杂物进入柜体内部，电气接口位的开孔尺寸按照常规工业连接器的安装标准预留，不需要二次开孔即可完成电源、通讯线路的布设。上部功能舱采用双开门加侧开检修门的组合结构，正面两扇对开门上预留了透明观察窗的安装槽，可以根据使用需求嵌入亚克力或者钢化玻璃视窗，操作人员不需要打开舱门即可观察内部设备的运行状态，侧部设置的单开检修门主要用于日常维护时快速接触到舱内侧边的传动或者检测模块，减少日常维护的开门操作范围。舱体顶部设置了可向上翻开的上盖结构，上盖与舱体采用铰链连接，

　　翻开后可以完全露出舱体顶部的安装空间，方便设备核心模块的吊装与更换，上盖关闭后通过侧边的锁扣实现固定，顶部还预留了三色警示灯的安装位，安装孔位的尺寸与市面上常规的工业警示灯完全匹配，不需要额外加工即可完成警示灯的固定。整套机架的钣金折弯处均做了圆角过渡处理，避免加工与装配过程中出现锐边割手的问题，所有门板与框架的连接位置都预留了密封条安装槽，加装密封条后可以实现IP54级别的防护能力，满足多数普通工业生产场景的防护要求。从安装边界尺寸来看，整体宽度控制在1.2米到1.5米区间，深度在0.8米到1米区间，整体高度不含顶部警示灯约为1.1米，加上警示灯总高度不超过1.3米，这个尺寸范围既可以保证内部有足够的空间安装功能模块，

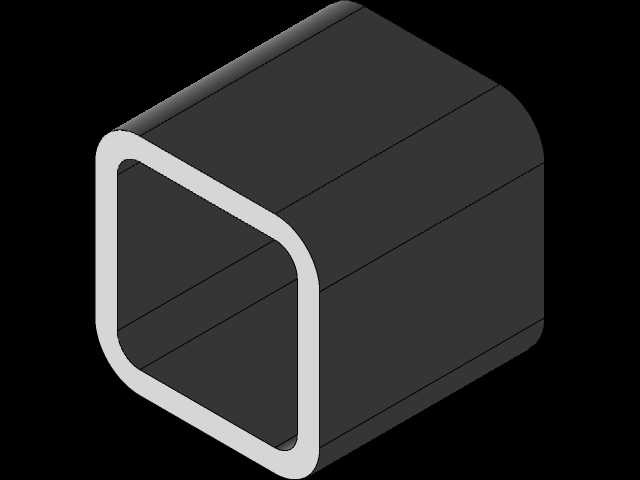

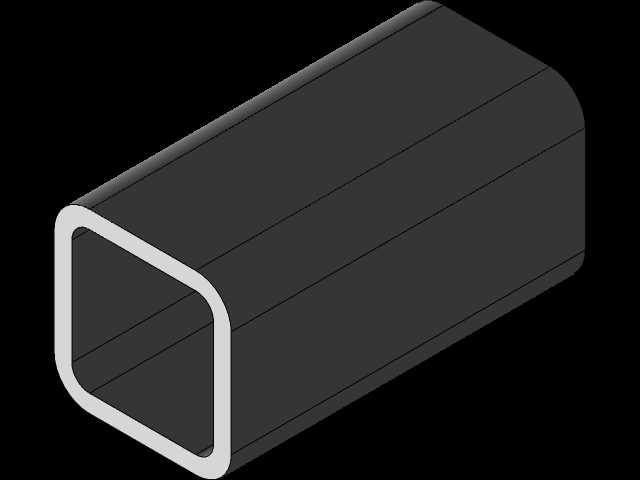

　　也不会占用过多的车间通道面积，符合中小型工业设备的布局规范。框架主体采用标准矩形钢管焊接成型，焊接后做整体去应力处理，避免长期使用后出现框架变形的问题，外部覆盖的钣金件采用1.5mm到2mm厚度的冷轧钢板，通过螺栓与内部框架连接，所有外表面都预留了喷塑处理的工艺余量，装配完成后整体喷塑可以保证外观的一致性，同时提升钣金件的防锈耐腐蚀能力。在设计过程中充分考虑了装配的便利性，所有零部件的连接孔位都做了对位导向设计，装配时不需要反复调整即可完成孔位对齐，门板的合页安装位预留了调节余量，可以在装配完成后微调门板的间隙，保证门缝均匀、开关顺畅。底部的脚轮安装位采用加强板焊接结构，能够承受整体设备总重量不超过500kg的承载需求，满足多数中小型精密设备的承重要求。
