山崎马扎克五轴车铣复合加工中心结构

　　在航空航天结构件加工、高精度医疗零部件制造、复杂液压阀块量产这类对加工精度、工序集成度要求极高的场景里，五轴车铣复合加工中心早已成为车间核心加工单元，本次还原的山崎马扎克Integrex系列24英寸卡盘规格设备，正是这类复合加工场景里的典型机型。从实际加工需求出发，这类设备的核心价值是打破传统车削、铣削工序的设备壁垒，原本需要在数控车床、立式加工中心、卧式加工中心之间反复转序装夹的异形复杂零件，单次装夹即可完成车外圆、镗内孔、铣斜面、钻斜孔、车削螺纹甚至滚齿等多工序加工，能将异形零件的装夹累计误差控制在微米级，同时大幅压缩工序间周转等待的时间成本，尤其适合小批量、高精度、结构复杂的回转类与非回转类复合零件加工。

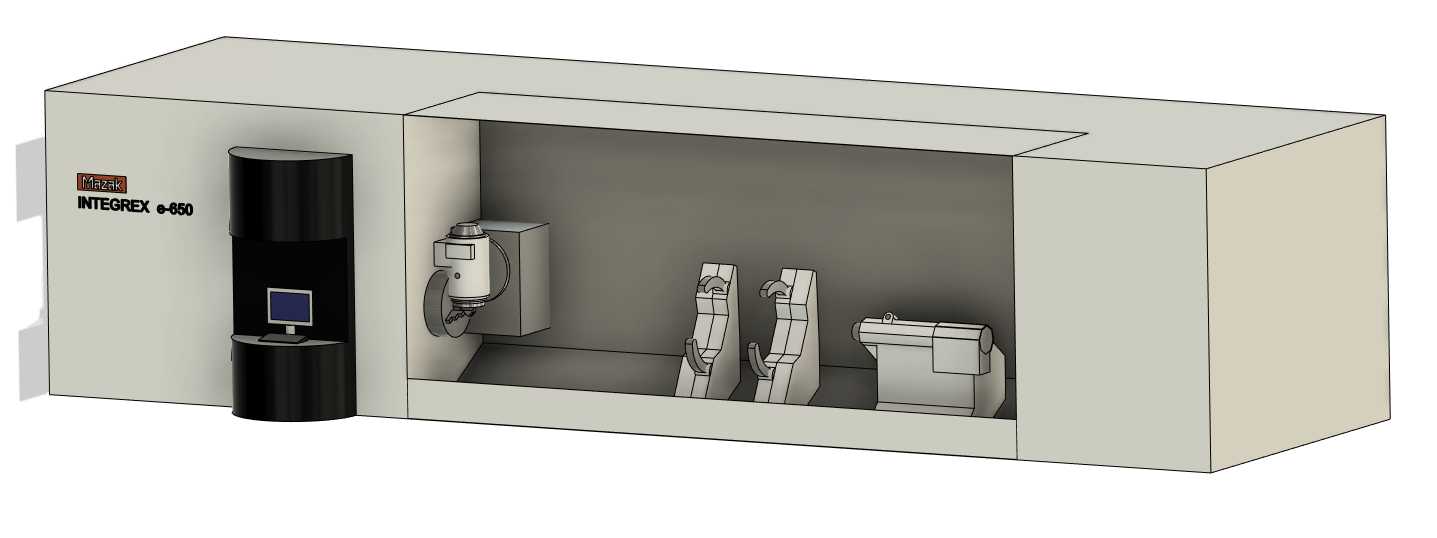

　　从结构设计逻辑来看，整机采用全封闭防护的整体式床身布局，左侧集成了带操作面板的立柱式刀库与主轴控制单元，操作面板的安装高度与倾斜角度完全匹配一线操作人员站立操作的人机工程学需求，无需过度俯身或抬臂即可完成程序调用、参数调整、加工状态监控等操作。加工舱采用大开口侧开式防护门设计，舱内预留了充足的操作空间，既方便操作人员吊装大尺寸工件、更换刀具与夹具，也能在高速加工时完全阻隔切削液飞溅、切屑崩溅，满足车间安全防护要求。24英寸规格的液压卡盘可适配最大直径600mm左右的回转类工件装夹，卡盘夹紧力可根据工件材质、切削参数动态调整，既可以满足重型钢件粗加工时的大夹紧力需求，也能适配薄壁铝合金、钛合金零件精加工时的低夹紧力防变形要求。

　　设备的B轴摆动铣头是实现五轴复合加工的核心功能部件，可在正负方向实现大角度摆动，配合主轴的C轴分度功能，能够完成任意空间角度的平面铣削、斜孔钻削、复杂曲面轮廓加工，无需额外制作专用角度夹具。刀库系统可容纳数十把不同类型的加工刀具，涵盖车刀、铣刀、钻头、镗刀、丝锥等全品类加工刀具，换刀动作通过内置的机械手完成，换刀路径经过优化，相邻刀具换刀时间控制在秒级，尽可能减少非加工等待时长。床身整体采用高刚性铸铁材质，经过时效处理消除内应力，导轨副采用重载线性导轨搭配高精度滚珠丝杠，配合全行程的光栅尺闭环反馈，可在重切削工况下保持足够的结构刚性，避免切削振动导致的工件表面振纹、刀具崩损问题。

　　从安装边界维度考量，整机占地长度约4.5米、宽度约2.8米、高度约2.9米，安装时需要在设备周边预留至少1米的操作与维护通道，后侧需要预留切削液管路、电力线缆、压缩空气管路的接驳空间，设备基础需要按照厂家要求做预埋减震处理，避免周边重型设备运行的振动传导至本设备，影响高精度加工时的尺寸稳定性。切削液系统采用大流量冲屑设计，舱内的螺旋排屑器可将加工产生的钢屑、铝屑自动输送至设备侧方的集屑车，无需人工频繁进入舱内清理切屑，降低操作人员的劳动强度。电气柜采用全密封正压设计，可阻挡车间内的切削液雾气、粉尘进入柜内，保障电气元件长期稳定运行，减少电气故障导致的停机时间。

　　在实际产线布局中，这类设备通常会搭配桁架机械手或者关节机器人组成自动化加工单元，可实现工件的自动上下料、自动装夹、自动加工、自动检测的全流程无人化运行，适合批量零件的高精度加工需求。设备的数控系统支持复杂五轴加工程序的高速预处理，可提前预判程序中的路径拐点，自动调整进给速度，避免高速加工时的过切、撞机风险，同时支持刀具寿命管理、加工状态实时监控、故障自动诊断等功能，方便设备维护人员快速排查故障，缩短设备停机维护时间。针对不同行业的加工需求，设备还可选配高压内冷系统、自动对刀仪、工件测头等附件，高压内冷可将高压切削液直接输送至切削刃位置，大幅提升深孔加工、难加工材料切削时的排屑效率与刀具寿命，自动对刀仪与工件测头可自动完成刀具长度补偿、工件坐标系找正，减少人工对刀、找正的辅助时间，进一步提升设备的加工效率。
