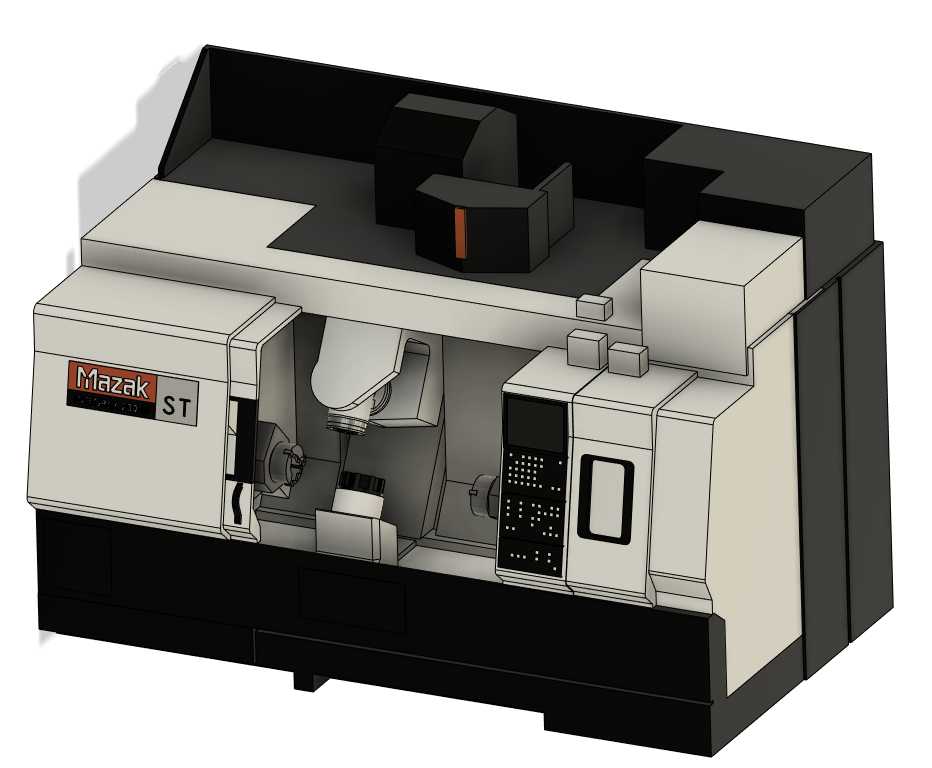

马扎克车铣复合加工中心三维结构

　　这款车铣复合加工设备的三维结构还原，完全围绕实际车间落地应用的需求搭建，没有冗余的装饰性结构，所有外罩、操作面板、主轴单元、刀塔结构的位置关系，都严格参照真实设备的安装边界做了比例校准。从机加工车间的实际使用场景来看，这类设备主要承担复杂轴类、盘类零件的多工序集中加工任务，不需要工件在车床、铣床之间反复转序装夹，一次装夹就能完成外圆车削、端面铣削、偏心孔钻削、螺纹加工等多道工序，能大幅减少多设备装夹带来的形位公差累积，尤其适合航空航天配件、汽车传动部件、精密液压阀芯这类精度要求高、工序分散的零件加工。

　　从结构设计的还原逻辑来看，建模时优先梳理了设备的动静分区：床身底部的一体式铸铁基座作为整个设备的承重基础，做了加厚的筋板结构预留，对应真实设备里的阻尼减震设计，避免高速切削时的共振传导到加工区域；左侧的主轴箱区域，还原了卡盘安装位、主轴通孔的尺寸边界，对应的棒料通过直径预留符合常规中型车铣复合的参数范围，主轴外侧的防护门滑动轨道做了隐藏式结构处理，和外罩的钣金折边完全贴合，不会出现切屑飞溅到轨道内部的干涉问题。操作面板的位置设置在设备前部偏右的区域，高度对应操作人员站立时的手肘舒适操作区间，面板上的按键区、显示屏安装位都做了凸起的边框防护，对应真实设备里的防切削液泼溅设计，面板下方的走线槽预留了足够的弯曲半径，方便后期电气布线时的线缆弯折固定，不会出现线缆过度弯折导致的信号传输故障。

　　刀塔区域的结构还原，重点考虑了加工行程的边界限制：斜置的床鞍导轨角度对应真实设备的排屑倾斜角度，切屑落到导轨护罩上之后可以自然滑落到下方的排屑器位置，不会堆积在导轨面造成磨损；刀盘的安装位预留了动力刀座的接口空间，每个刀位的锁紧结构位置都做了对应还原，换刀时的刀盘旋转路径和周边的防护门、工件夹持区域做了干涉检查，不会出现换刀过程中碰撞工件或者外罩的问题。设备顶部的刀库或者辅助单元安装位，做了平整的安装基准面，对应的固定螺栓孔位置均匀分布，方便后期根据实际加工需求加装对应的辅助部件，不需要额外对顶部结构做二次加工修改。

　　外罩的钣金结构设计，完全围绕车间的日常维护需求做了拆分：左右两侧的检修门都预留了足够的开门空间，打开之后可以直接接触到主轴电机、冷却系统管路、电气接线端子这些需要定期维护的部位，不需要拆解大面积的外罩结构；后部的散热通风口位置做了错位的格栅设计，既可以保证电气柜、主轴冷却单元的通风散热需求，又能避免车间里的切屑、灰尘直接被吸入设备内部。设备的整体安装 footprint 也就是地面占用尺寸，按照中型车铣复合的常规占地范围做了比例控制，底部的调平螺栓安装位分布在床身的四个角以及中间承重位置，设备进场安装时可以通过这些螺栓快速调平，不需要额外制作复杂的安装基座，只要地面的承重能力满足设备总重要求就可以完成落地。

　　从建模的细节处理来看，所有的活动部件比如防护门、操作面板旋转支架、刀盘都做了独立的零件拆分，方便后续做运动仿真的时候设置对应的运动副，不需要再对模型做二次拆分处理；不同材质的区域做了明确的面区分，钣金外罩的哑光漆面、操作面板的塑料边框、主轴卡盘的金属加工面、观察窗的透明亚克力区域都做了独立的面组划分，后期做渲染或者工程图导出的时候，可以直接给不同面赋予对应的材质，不需要重新做面的选择拆分。另外，设备的冷却管路、切削液喷嘴的位置都做了对应还原，喷嘴的朝向对准刀具切削区域，保证加工过程中切削液可以准确冲到切削位置，带走切削热量同时冲掉附着在工件和刀具上的切屑，对应的管路走线沿着床身内侧的走线槽布置，不会和运动部件产生干涉。
