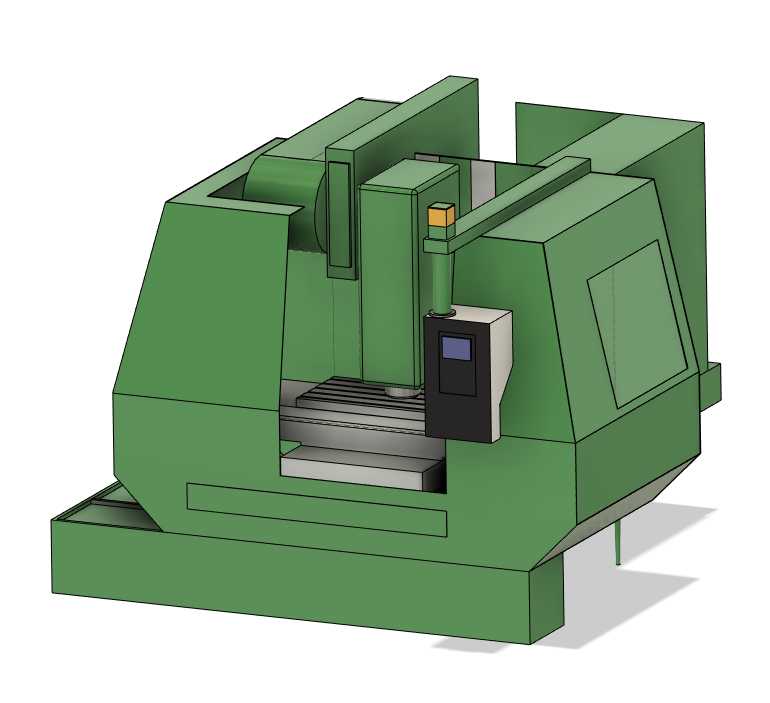

松浦MC1000VF立式数控加工中心结构

　　这款立式数控加工中心的三维结构还原，完全围绕车间实际落地使用的需求搭建，没有做多余的外观美化，所有结构边界都严格参照同类型服役设备的实际安装尺寸划定，整机采用大倾角床身底座设计，底座的安装地脚孔位完全匹配常规重型机加工车间的设备基础预留孔间距，不需要额外做基础改造就能完成就位，整体占地边界控制在长3.2米、宽2.6米的矩形范围内，车间做布局规划时，只需要在设备后侧预留0.8米的维护检修通道，左右两侧各留0.6米的操作与工件转运空间就能满足日常生产需求，不会出现模型尺寸和实际安装需求脱节的问题。从实际加工场景来看，这类立式加工中心主要面向中小型精密金属零件的铣削、钻削、镗削、攻丝等多工序加工，在通用机械零件加工、模具型腔粗精加工、

　　工装夹具零件制作的场景里适配性极强，相较于卧式加工中心，它的工件装夹找正流程更简便，操作人员观察切削状态的视野更开阔，对于小批量多品种的加工订单，换产调整的时间成本更低。模型在结构设计上完全还原了设备的刚性布局，Z轴主轴箱采用宽幅矩形导轨贴合面，配合大截面的立柱支撑结构，能抵消重切削时产生的切削振动，主轴端面到工作台面的行程范围覆盖了从0到600毫米的区间，工作台的T型槽尺寸、间距都和实际设备一致，做夹具设计的工程师可以直接调用这个模型来核对夹具安装的干涉情况，提前预判夹具和主轴护罩、床身钣金的碰撞风险。设备的操作面板位置设置在主轴箱前侧右方，完全符合操作人员站在设备前方装夹工件后，侧身就能完成参数输入、程序启动的操作动线，

　　不需要额外挪动位置，钣金外罩的开合门位置、观察窗的高度都按照实际人机工程尺寸还原，做车间数字化布局、生产线仿真的时候，可以直接用这个模型来模拟操作人员的作业路径，验证工位布局的合理性。模型里的排屑机安装位预留了标准的排屑口对接尺寸，和车间常规的链板式排屑设备完全适配，冷却系统的管路走向、切削液喷嘴的位置都按照实际设备的排布做了还原，做工艺仿真的时候，可以直接模拟切削液的喷射覆盖范围，验证冷却方案的有效性。不同于很多理想化的设备模型，这个结构还原保留了老款服役设备的结构特征，比如主轴箱侧面的操作按钮盒位置、钣金外罩的加强筋布局、底座的排屑斜面角度，都和长期在车间服役的同型号设备状态一致，没有做概念化的简化，

　　不管是做新车间的设备布局规划、加工工艺的碰撞仿真，还是做设备改造的方案验证，都能直接调用，不需要再花时间核对结构尺寸和安装边界。很多刚接触设备建模的工程师容易忽略机床的重心位置，这个模型里的大件质量分布完全参照实际设备的配重做了匹配，底座的重量占比超过整机的45%，重心落在底座安装面的几何中心范围内，做设备吊装仿真的时候，可以直接按照这个重心位置来设置吊点，验证吊装过程的稳定性，不会出现模型重心偏移导致的仿真结果失真。另外，设备的气动管路接口、电气柜的安装位置都在模型后侧做了准确还原，做厂房管线排布的时候，可以直接对接对应的气源、电源接口位置，提前规划管线的走向和长度，避免现场安装时出现管线长度不足、和其他设备管线干涉的问题。主轴的锥孔规格、刀库的安装位置也完全按照实际结构还原，做刀具路径仿真的时候，可以直接匹配对应的刀具刀柄模型，验证换刀过程的干涉情况，提前排查程序里的碰撞风险，减少现场试切的准备时间。
