混流式水轮机逆向结构三维设计

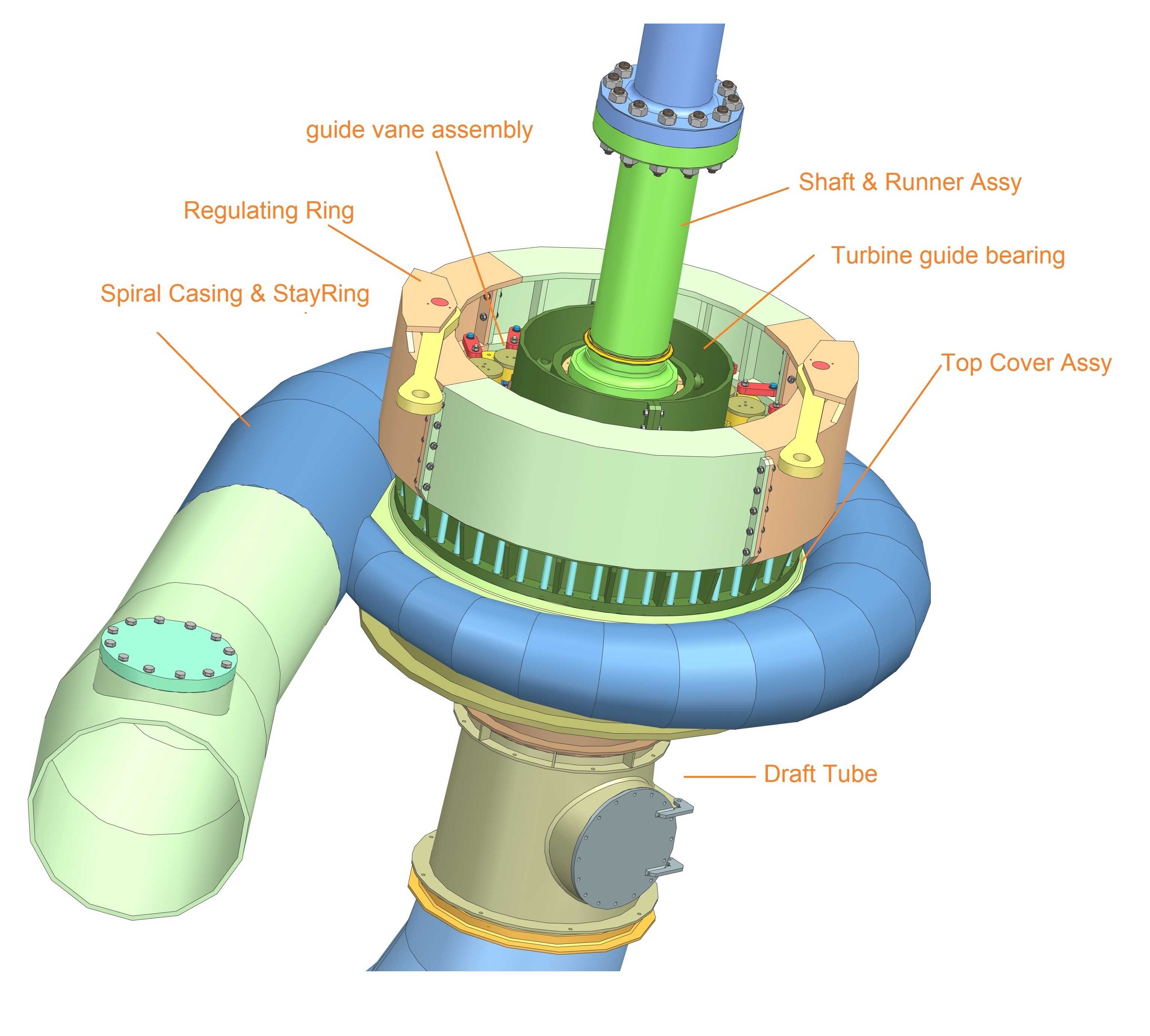

　　在水力发电站的核心动力转换环节，混流式水轮机是中高水头电站应用占比最高的机型，承担着将水流的压能与动能转化为旋转机械能、驱动发电机输出电能的核心作用，其过流部件的型线精度直接决定整个电站的能量转换效率与运行稳定性。这套逆向重构的水轮机结构，核心还原了机组从进水到出水的完整过流通道与动力传递路径，首先从进水侧的蜗壳结构来看，采用了金属焊接蜗壳的典型环形变截面设计，截面从进口端开始沿圆周方向均匀收窄，能够保证进入导水机构的水流沿周向均匀分布，同时形成合理的环量，减少水力损失，蜗壳进口端设置了标准法兰连接结构，可直接与电站的压力引水钢管对接，法兰端面的密封槽、螺栓孔位均按照常规中水头机组的安装边界做了匹配设计，

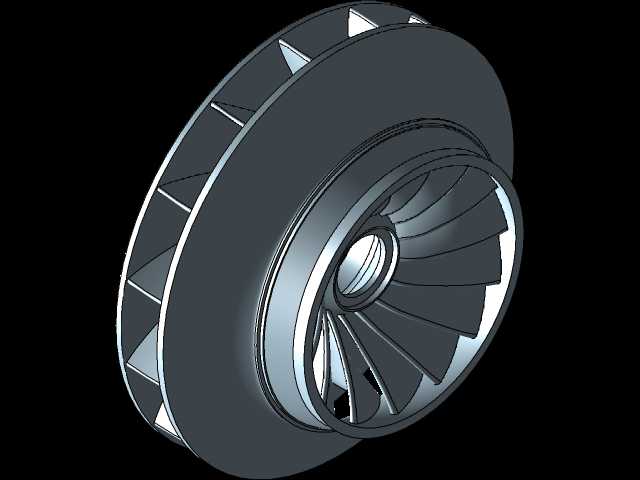

　　现场安装时无需额外调整对接尺寸。导水机构部分还原了活动导叶、控制环、导叶臂的联动结构，活动导叶的翼型采用了成熟的对称负曲率翼型，可通过转动调整开度，适配不同负荷下的流量调节需求，导叶端面与顶盖、底环的配合间隙按照常规安装公差预留，既可以减少漏水损失，也能避免运行中出现卡涩，控制环布置在顶盖上方，通过连杆与所有导叶臂连接，可在调速器驱动下同步带动所有导叶转动，实现流量的精准调节。核心的转轮部件是逆向重构的重点，参考三维扫描获取的真实转轮点云数据还原了叶片的空间扭曲型线，叶片上冠与下环的连接过渡做了圆滑处理，能够减少水流在转轮内的脱流与涡流损失，转轮上冠处设置了减压孔结构，可平衡转轮上下侧的水压力，降低机组运行时的轴向推力，

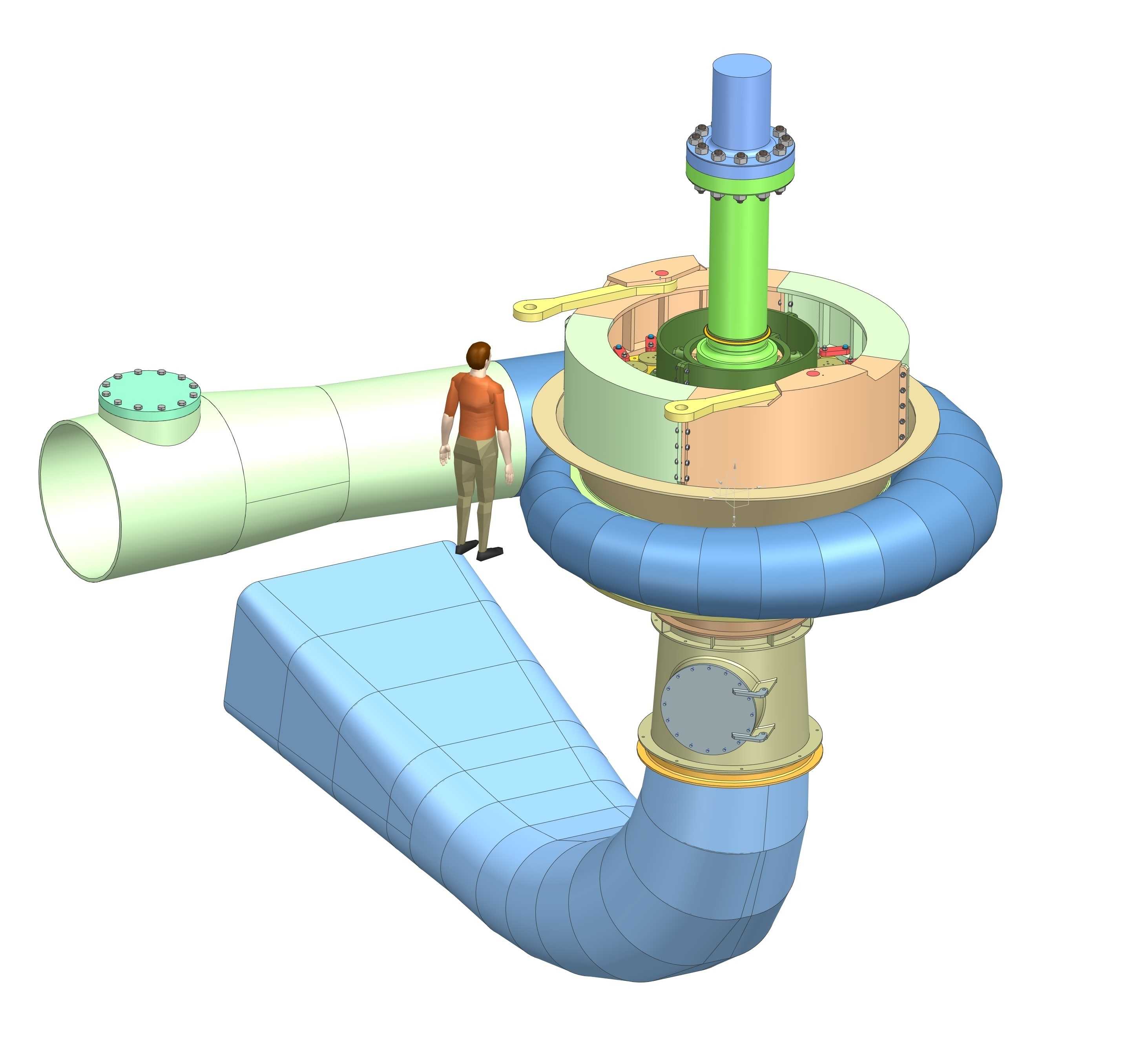

　　减少推力轴承的负载，转轮与主轴的连接采用法兰螺栓连接结构，止口定位精度符合水轮发电机组的同轴度安装要求，保证运行时的转动稳定性。主轴部分采用了阶梯轴结构，上端延伸至发电机层，与发电机转子对接，轴身穿过顶盖处设置了密封配合段，可适配常规的端面密封或者填料密封结构，防止压力水从主轴与顶盖的间隙处渗漏到机坑内。尾水管部分采用了弯肘型结构，从转轮出口的直锥段开始，逐步扩散并转向，将转轮出口的水流顺畅引导至下游河道，扩散段的扩散角控制在合理范围内，既可以充分回收水流的动能，提高机组的能量利用率，也能避免扩散角过大导致的脱流、涡带问题，减少机组运行时的振动。从安装边界来看，整个机组的布置采用立式结构，蜗壳的中心高程、尾水管的出口高程、

　　主轴的长度尺寸均参考常规中小型混流式机组的尺寸参数设计，顶盖与座环的连接螺栓孔位、座环的基础安装面均做了标准化处理，可直接适配常规电站的混凝土基础埋设要求。在逆向设计过程中，首先对扫描获取的转轮、导叶等复杂曲面零件做了点云去噪、曲面重构处理，保证过流表面的光滑度，对于蜗壳、尾水管等规则结构部分，则参考二维工程图纸的尺寸参数做了参数化建模，既保证了复杂曲面部分的型线精度，也让规则结构部分具备可编辑性，方便后续根据不同电站的参数做调整优化。整个结构的配合关系完全还原真实机组的装配逻辑，转动部件与固定部件之间的间隙、密封位置、连接结构均符合实际机组的设计规范，可用于水轮机结构教学、新机型方案设计参考、电站检修培训等场景，帮助设计人员直观理解混流式水轮机的内部结构与工作原理，也可作为后续进行流场仿真、结构强度校核的基础模型，在做CFD流场分析时，可直接提取过流部件的内表面作为流体域，分析不同导叶开度下的水流分布、压力脉动情况，为结构优化提供参考。
