电力施工作业用带电线路连接装置结构

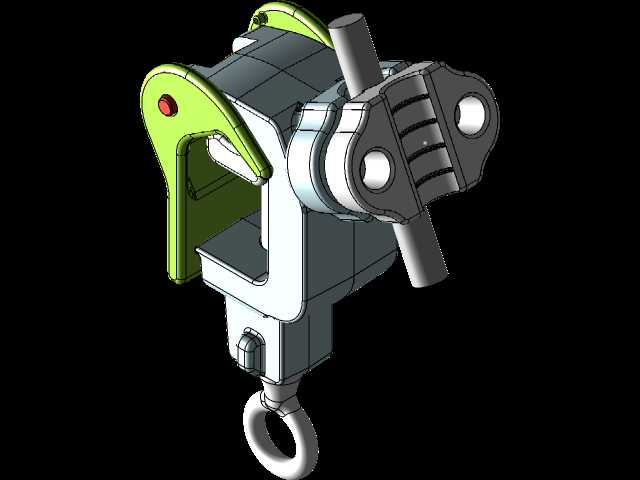

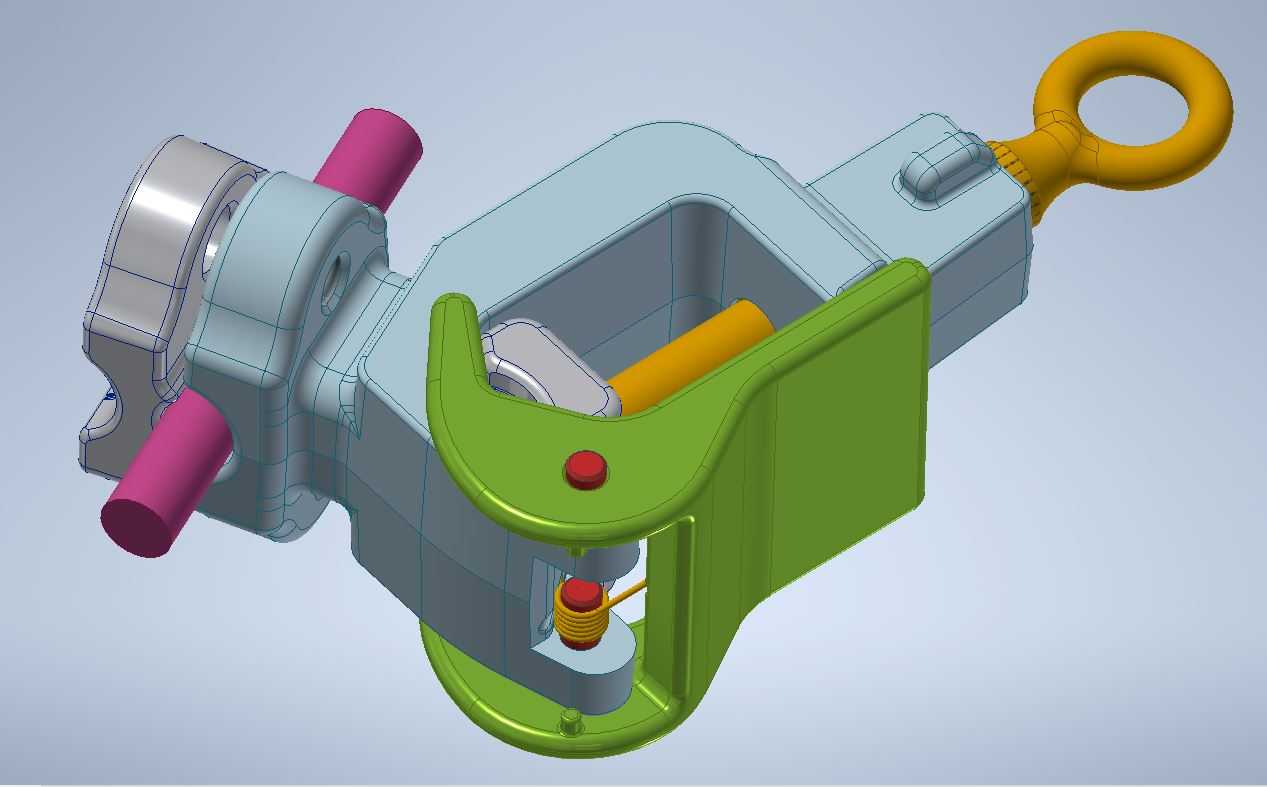

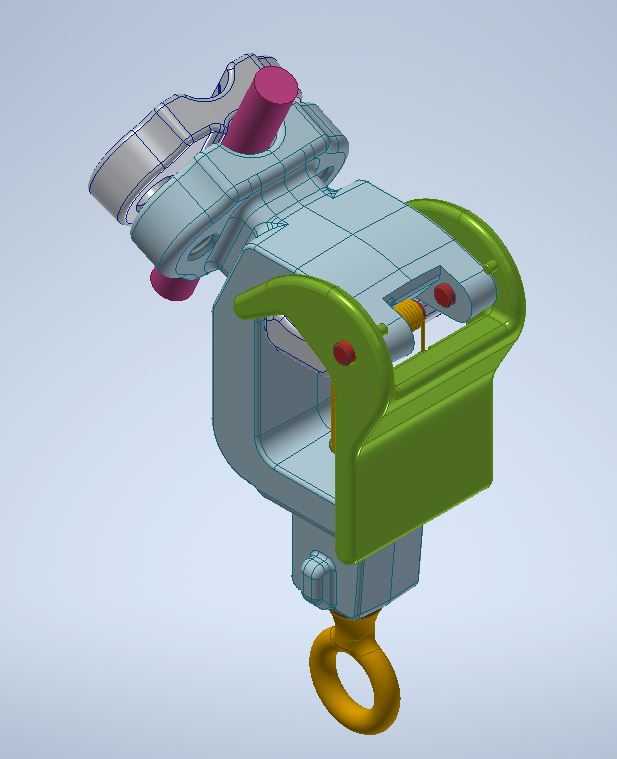

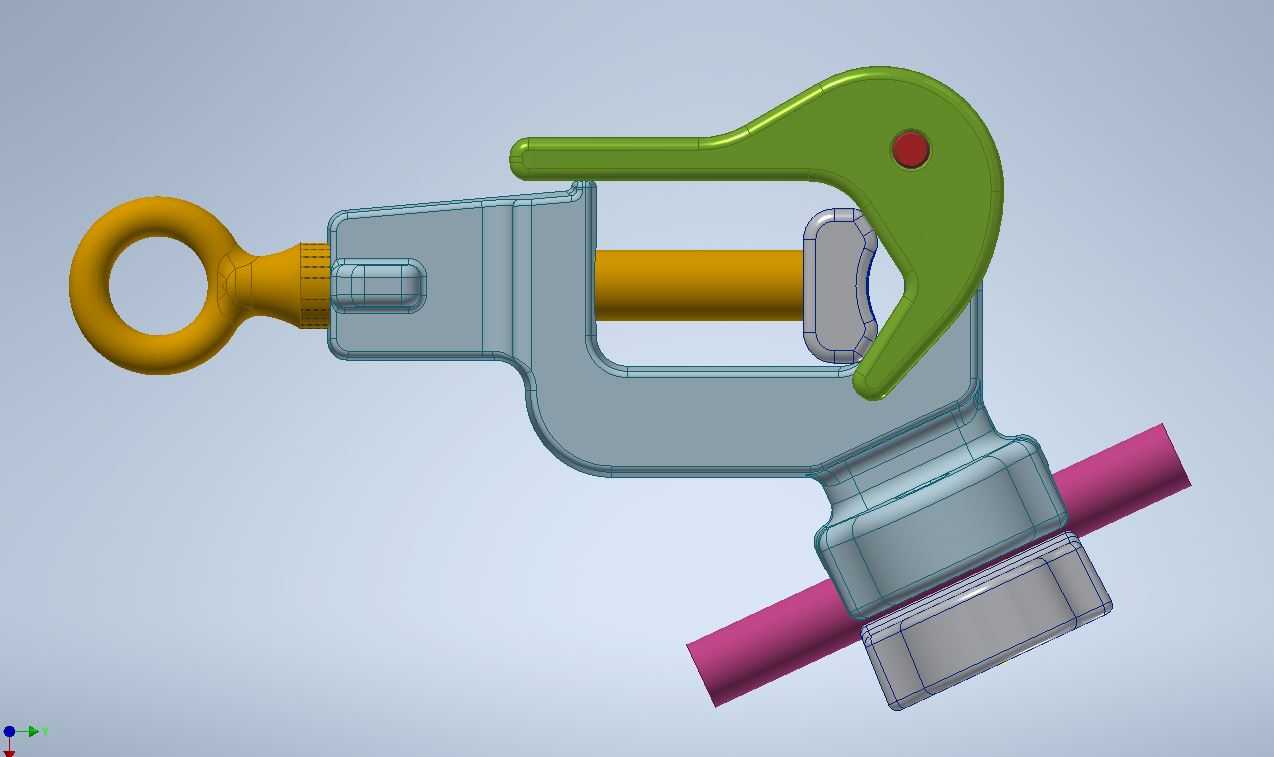

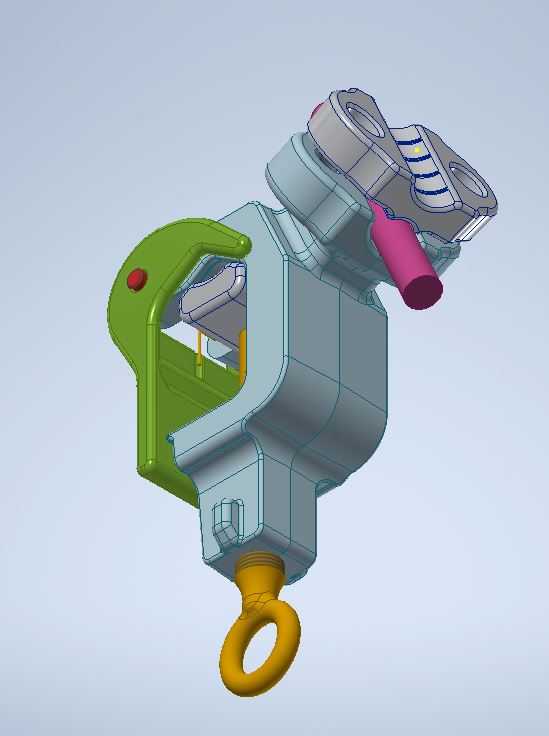

　　在配网带电作业场景中，这类线路连接装置主要承担临时或固定的跳接线导通功能，区别于常规停电作业用的并沟线夹，其结构设计全程围绕带电作业的操作安全性、接触可靠性做适配，作业人员可通过绝缘操作杆完成整套挂接、锁紧动作，无需直接接触带电导体，能在10kV及以下电压等级的架空线路作业中，实现分支线搭接、临时引流线连接、故障跨接等作业需求，避免线路停电带来的供电中断损失。从结构细节来看，装置主体采用压铸成型的金属基座作为导电与承载核心，基座上方设置的铰接式压合臂是核心锁紧结构，压合臂内侧预留了与导线外径匹配的弧形卡槽，卡槽表面做了防滑齿纹处理，当压合臂向下扣合时，能将待连接的主导线与引流线同时压入卡槽内，配合侧面的红色锁紧顶销实现机械锁止，

　　避免线路受风力摆动、热胀冷缩影响出现接触松动。压合臂外侧包覆的绿色绝缘防护层采用耐候性工程塑料材质，既可以在作业过程中防止操作杆误碰相邻带电体引发相间短路，也能长期抵御户外紫外线、雨水、盐雾的侵蚀，降低金属构件的锈蚀速率。装置下方设置的吊环结构是专门适配绝缘操作杆的接口，作业时操作杆顶端的挂钩可直接穿入吊环，完成装置的举升、对位、压合全套动作，吊环与基座的连接部位做了加强筋处理，能承受操作过程中最大150N的轴向推力，不会出现连接断裂的问题。基座尾部的两个紫红色绝缘柱塞是内部导电体的密封端盖，既可以防止雨水进入导体接触面引发氧化，也能在安装完成后隔绝导体端部的电场集中，降低电晕放电的概率。从安装边界来看，

　　该装置适配的导线截面范围覆盖35mm²到120mm²的钢芯铝绞线，整体宽度不超过120mm，扣合后的总高度控制在90mm以内，能满足架空线路相间最小安全距离的安装要求，不会因为装置尺寸过大引发相间放电。设计过程中，导电接触面的压力控制是核心要点，压合臂的铰接转轴位置做了偏心结构设计，当压合臂扣合到死点位置时，能对导线施加恒定的800N到1200N接触压力，既保证接触电阻低于同长度导线电阻的1.2倍，满足载流要求，也不会因为压力过大导致导线出现压痕、断股的损伤。装置的载流能力按照200A长期通流设计，接触部位的温升在额定电流下不超过40K，能满足大部分配网线路的临时或长期引流需求。和传统的螺栓式线夹相比，

　　这种结构无需在带电作业过程中拧动螺栓，操作步骤减少60%以上，单处接线的作业时间从原来的15分钟缩短到3分钟以内，大幅降低了作业人员的高空带电作业时长，减少安全风险。在结构建模过程中，需要重点关注铰接部位的配合间隙，压合臂与基座的转轴配合间隙控制在0.1mm到0.2mm之间，既保证转动灵活无卡滞，也不会因为间隙过大导致压合位置偏移，出现导线压接不实的问题。绝缘防护层与金属基座的连接采用卡扣加密封胶圈的结构，防护等级达到IP65，能在暴雨、扬尘等恶劣户外环境下长期稳定工作。锁紧顶销采用弹簧加载结构，当压合臂到达锁止位置时，顶销会自动弹出卡入压合臂的定位孔内，实现到位自锁，作业人员通过操作杆的触感就能判断锁止是否到位，无需近距离观察确认。
