法兰冲孔工序冲压模具结构设计

　　这套冲压模具对应法兰类零件的冲孔加工工序，在法兰盘类零件的批量生产环节中，冲孔工序是衔接法兰成型与后续装配的核心工步，直接决定法兰件安装孔的位置精度、孔壁垂直度与端面平整度，广泛应用于管道连接、压力容器配套、传动部件连接等场景下的法兰零件加工。从实际生产适配性来看，该模具针对OP30与OP40两个工序的加工需求做了集成化结构设计，可在单次或连续冲压行程内完成法兰件对应位置的穿孔作业，避免多工序周转带来的定位误差累积。模具的整体结构围绕法兰件的外形轮廓做了定位基准设计，采用外形仿形定位块作为粗定位，配合导正销做精确定位，确保坯料放置后各冲孔位置的同轴度偏差控制在0.02mm以内，满足中高压法兰连接的密封装配要求。在功能特性上，

　　模具的冲孔凸模采用阶梯式固定结构，配合快拆式压板设计，生产过程中若出现凸模磨损或崩刃，可在不拆解整套模具的前提下快速更换备件，大幅缩短产线停线维护时间；凹模侧采用镶拼式结构，对应每个冲孔位置单独设置凹模镶套，镶套采用硬质合金材质烧结成型，刃口耐磨性较普通模具钢提升4倍以上，可承受连续高速冲压下的刃口载荷，避免长期生产后出现孔口毛刺超差、孔位偏移的问题。设计过程中重点考量了冲压过程的卸料力平衡，弹性卸料板采用均匀分布的矩形弹簧提供卸料力，弹簧预压量根据法兰板材的厚度与抗拉强度做了匹配计算，确保冲压完成后工件能平稳脱离凸模，不会出现工件卡滞在凸模上、随凸模上行带料的问题；同时卸料板上设置了对应导正销的避让孔与导套结构，

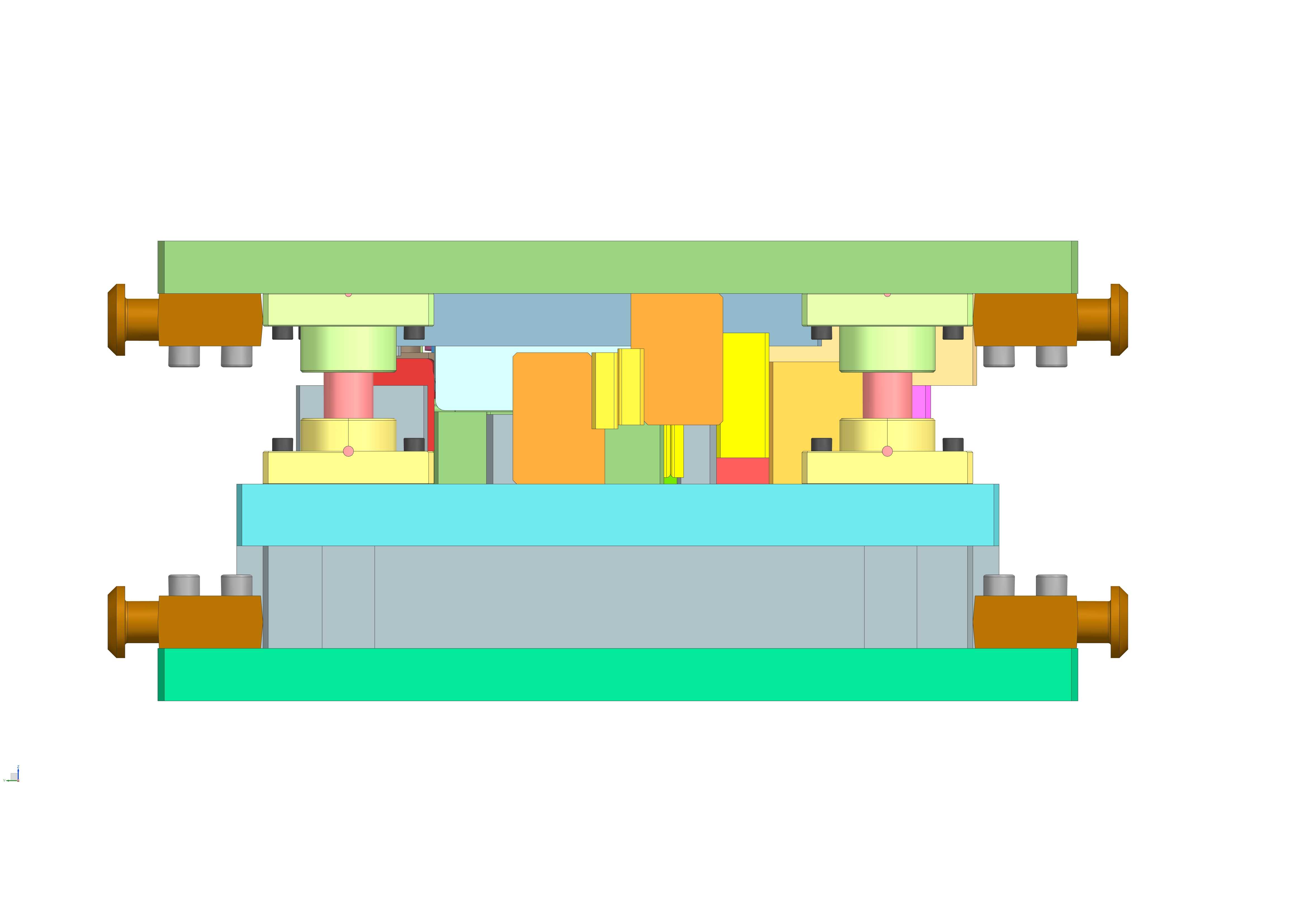

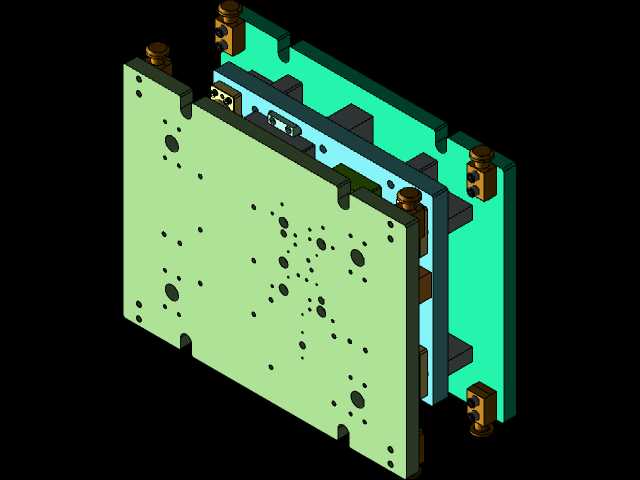

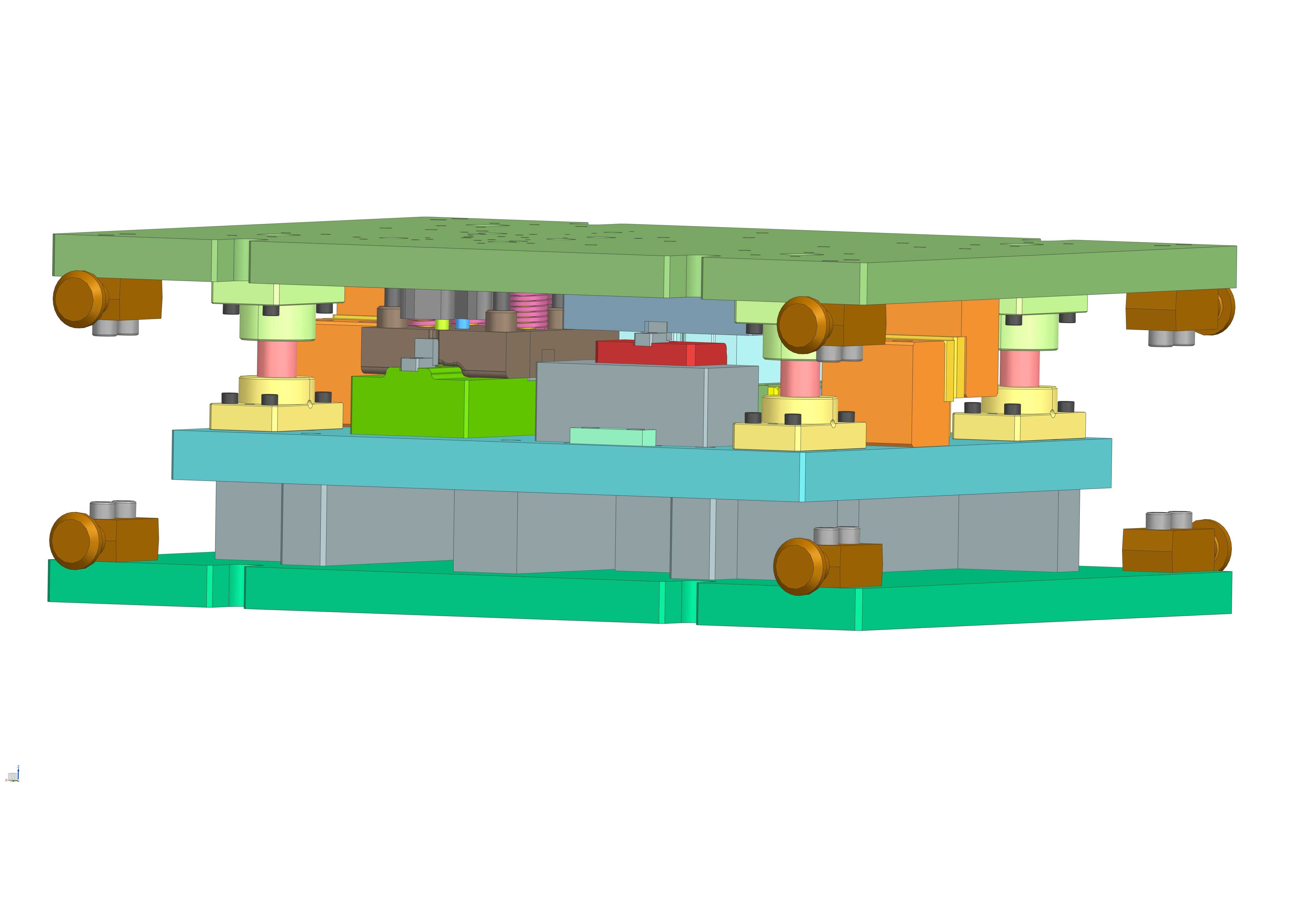

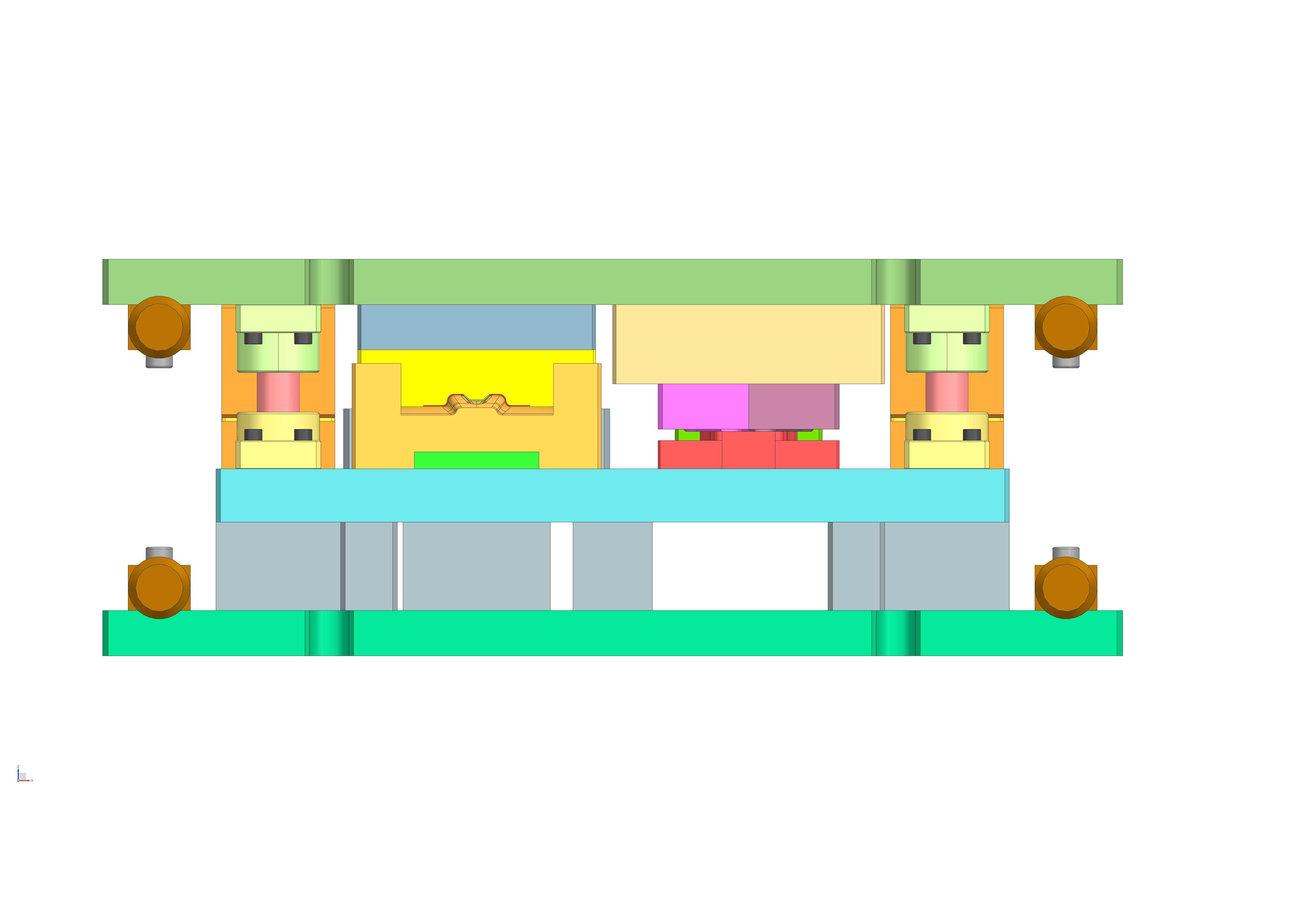

　　合模过程中卸料板先于凸模接触坯料，将坯料压紧在凹模面上后再完成冲孔动作，避免冲孔过程中坯料发生翘曲变形，保证孔位周边的平面度满足后续装配要求。从安装边界来看，模具的上下模座采用标准模架规格，模座的安装槽、压板槽尺寸适配常规160吨到250吨开式压力机的工作台参数，上模柄直径符合行业通用安装尺寸，可直接适配多数量产冲压产线的设备装夹要求，无需额外做安装接口改造；模具的闭合高度、开模行程做了冗余设计，预留了足够的送料空间，可适配手动送料、机械手自动送料两种作业模式，兼顾小批量试产与大批量自动化生产的需求。模具的导柱导套采用可拆卸式滚珠导柱结构，导柱配合间隙控制在0.005mm以内，合模过程中可保证上下模的对中精度，

　　避免凸模出现偏载啃模的问题，延长模具整体使用寿命。在废料处理结构上，每个凹模镶套下方都设置了独立的废料滑落通道，通道角度做了顺滑过渡设计，冲孔产生的圆形废料可直接沿通道滑落至压力机下方的废料收集槽，不会出现废料堆积在凹模内部、垫伤工件表面的问题；模具的侧面设置了误送料检测触点，若送料位置出现偏移，触点会触发压力机紧急停机信号，避免误冲压导致的模具损坏与工件报废。针对法兰件冲孔后可能出现的孔位微变形问题，模具在冲孔工位后集成了微量精整结构，冲孔完成后凸模保压阶段可对孔壁做微量挤光处理，降低孔壁粗糙度，减少后续铰孔工序的加工余量，部分精度要求适中的法兰件可直接在冲压完成后进入装配环节，缩短整体加工流程。
