柴油构件成型修整复合冲压模具结构

　　这套复合冲压结构主要面向柴油动力系统金属构件的批量冷冲压加工场景，覆盖成型、切边修整两道核心冲压工序，可直接适配普通开式机械压力机的安装接口，无需额外改造设备滑块与工作台的连接结构。在实际冲压生产线上，这类复合模结构能够替代单工序分开加工的传统方案，减少工件在不同工位间的转序搬运与二次定位误差，尤其适合厚度0.8-2.5mm的冷轧钢板、热轧酸洗板类柴油系统结构件加工，成型后的构件轮廓精度可直接满足后续焊接、装配的公差要求，无需额外的钳工修配工序。

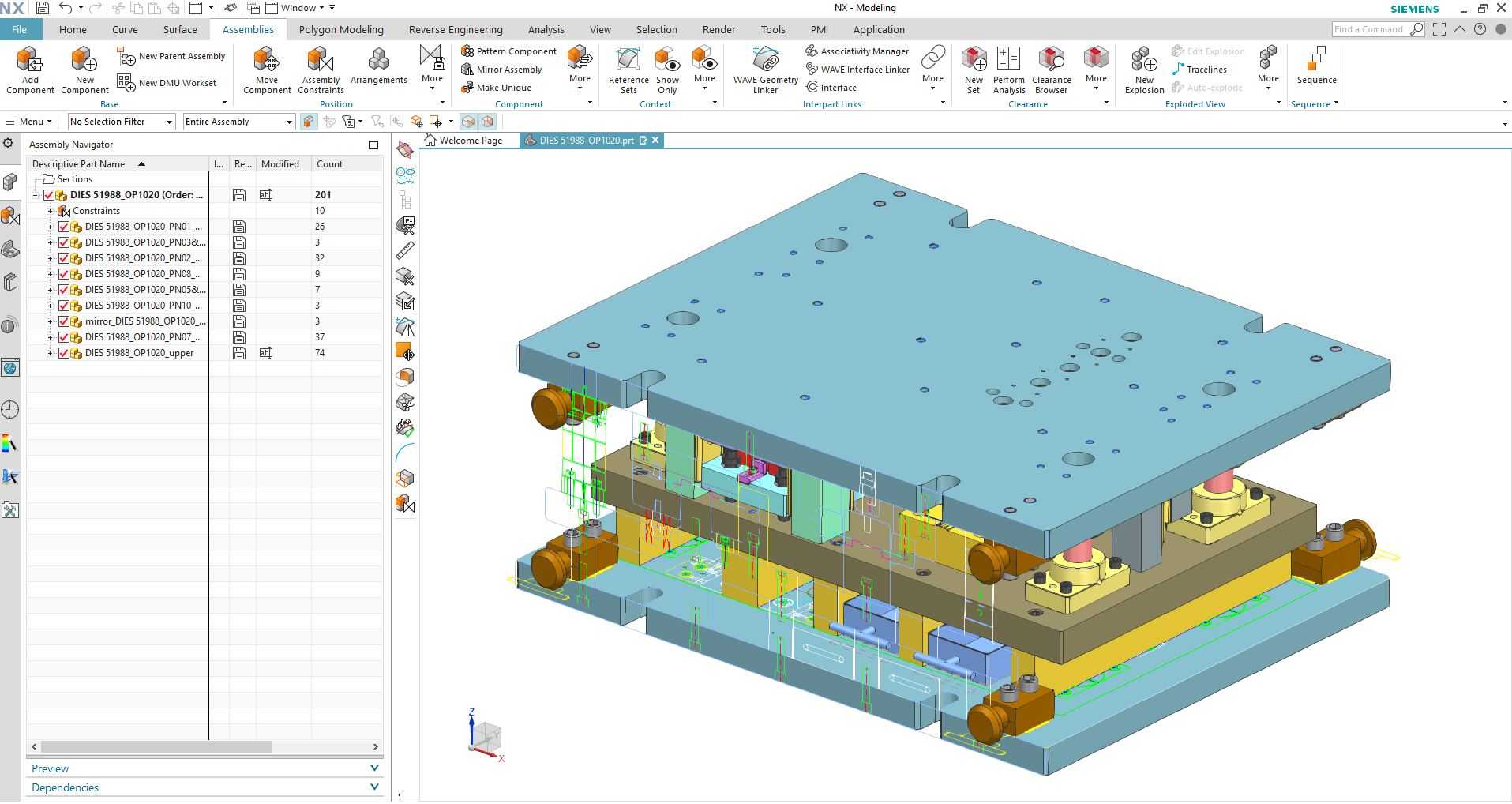

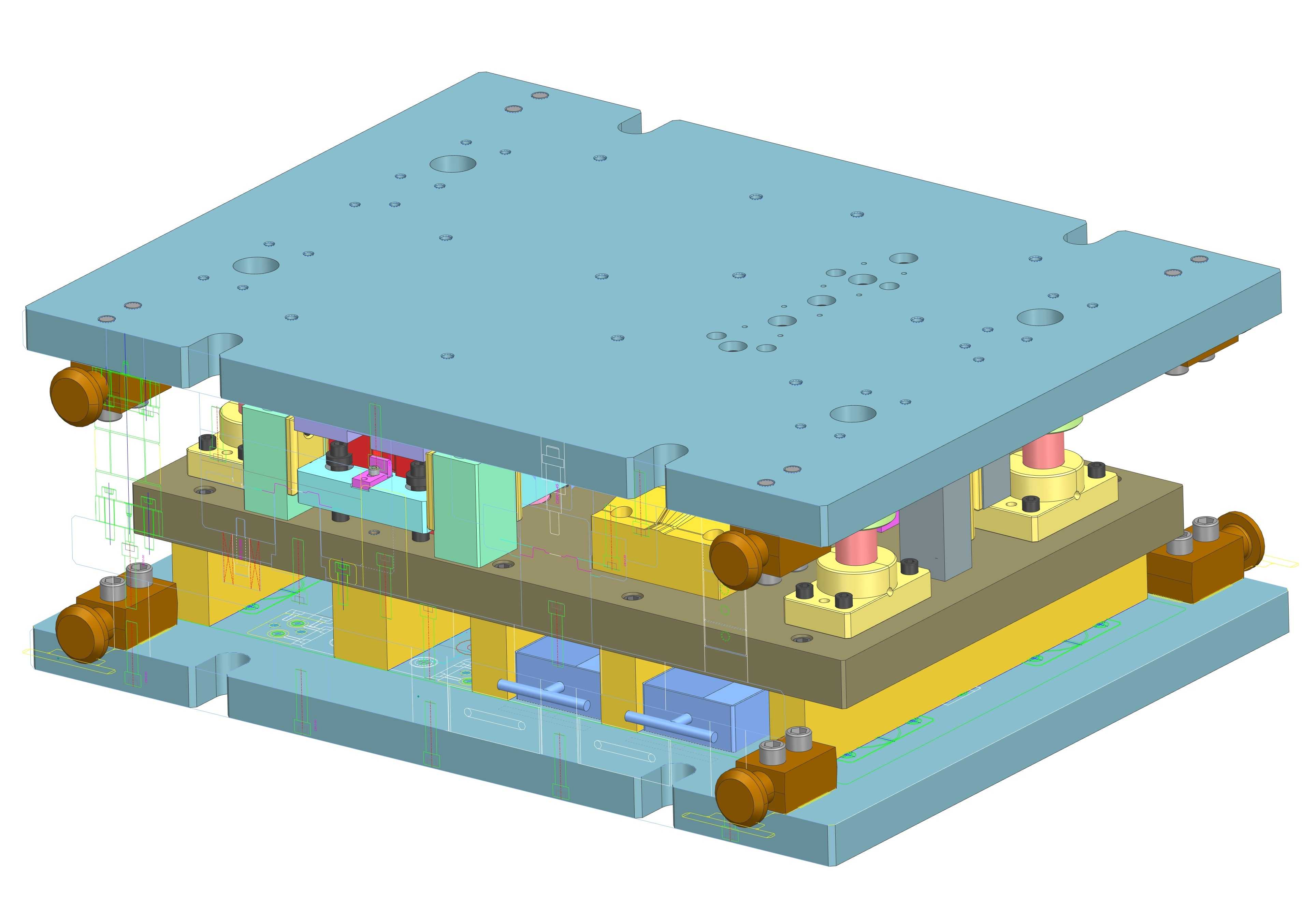

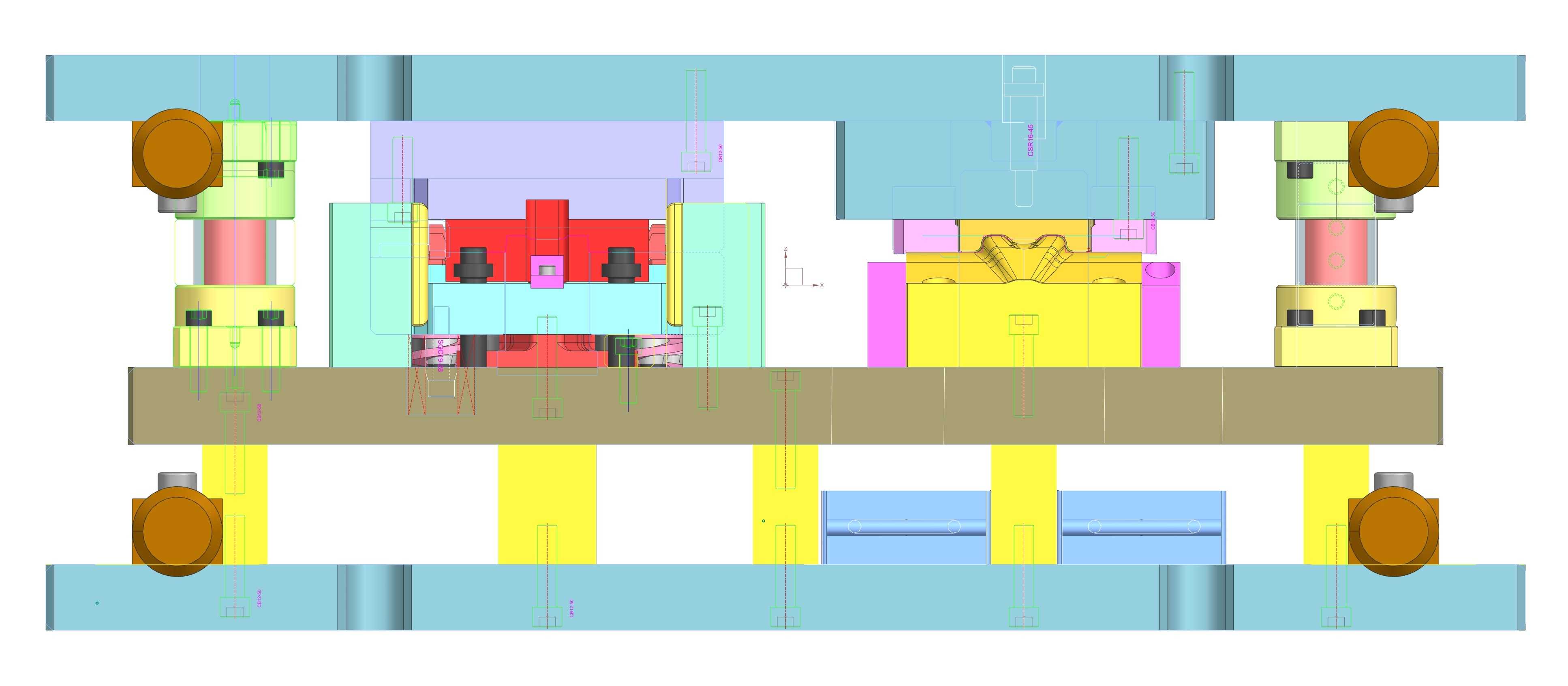

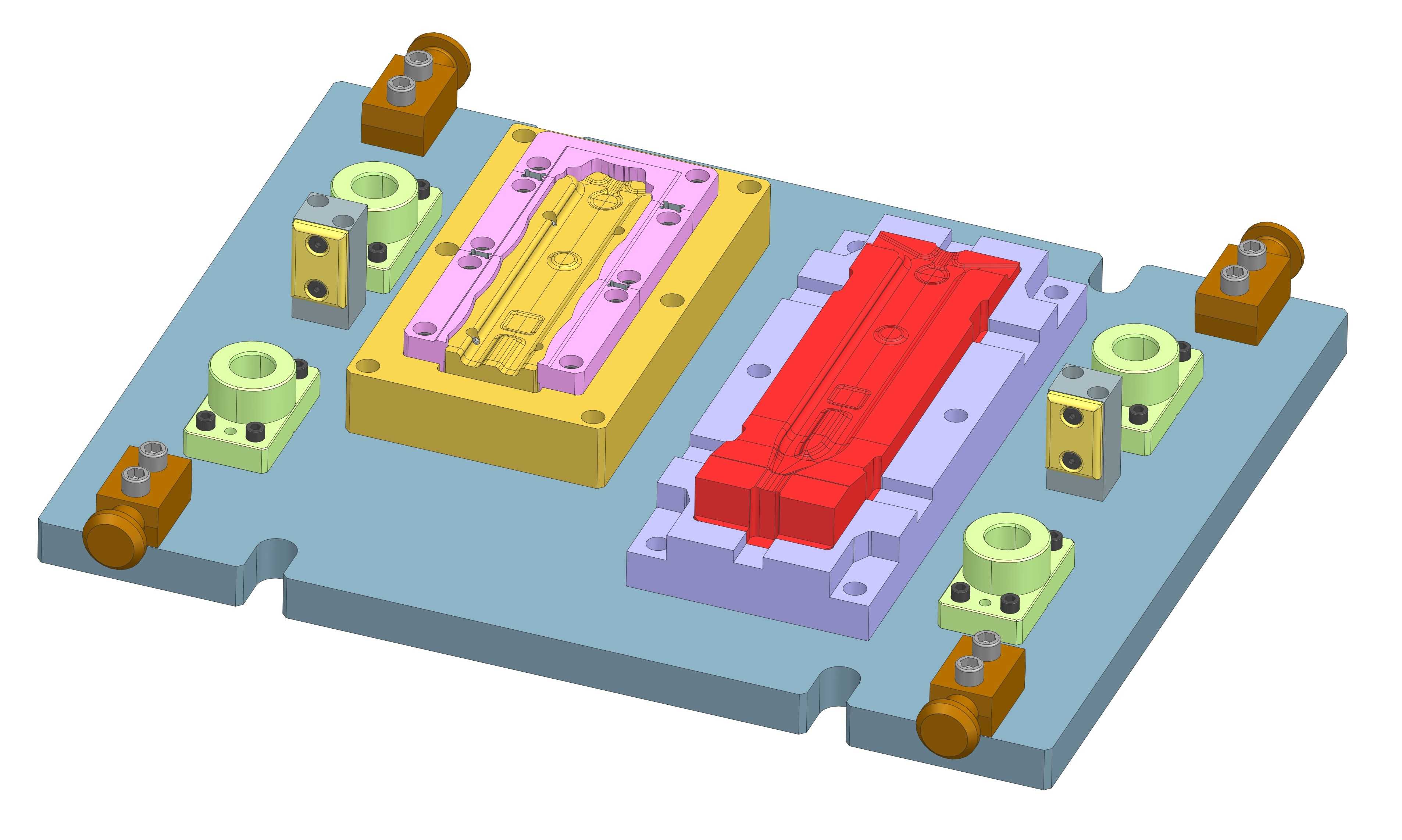

　　从功能特性来看，该结构将成型凸模、修整切边凹模集成在同一模架内，上模下行时首先完成板料的拉伸成型动作，待构件轮廓完全贴合成型型腔后，修整切边刃口随即动作，切除成型过程中产生的工艺余边，一次滑块行程即可完成两道工序的加工。模具的卸料结构采用弹性卸料板设计，成型过程中卸料板会提前压紧板料边缘，避免板料在拉伸成型时出现起皱、材料流动不均的问题，同时在滑块回程时可将成型完成的构件从凸模上顺利脱出，防止工件卡滞在模腔内影响连续生产。导向结构采用滑动导柱导套配合，导柱布置在模架四角位置，合模时导套首先导入导柱，保证上下模的对中精度，避免刃口出现啃模、错位的问题，延长刃口的连续冲压使用寿命。

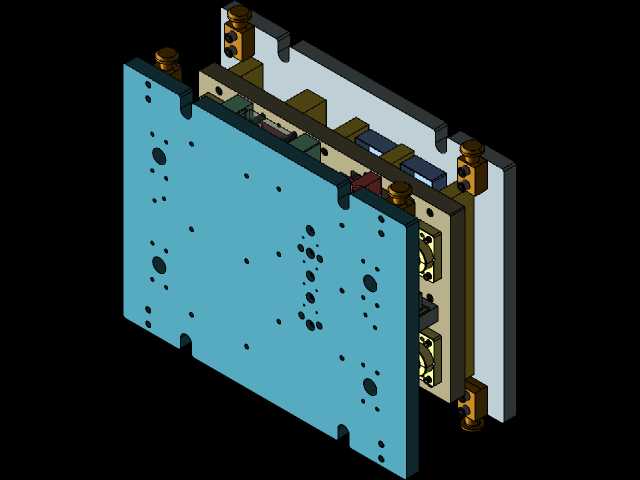

　　设计过程中，首先根据目标构件的成型深度、材料延伸率计算了合理的毛坯展开尺寸，在成型型腔的转角位置设置了适配的圆角半径，避免材料拉伸时出现应力集中导致的开裂问题，同时在材料流动阻力较大的位置调整了压边力的分布，保证各方向材料进料速度一致，减少成型后构件的回弹变形。修整刃口的间隙根据加工板材的厚度选取了合理的双边间隙值，切边后工件的断面毛刺高度可控制在0.1mm以内，满足柴油系统构件的装配密封要求。模架的安装尺寸适配常规250吨以内开式压力机的滑块模柄孔尺寸、工作台T型槽间距，上下模座的厚度经过刚度校核，在满负荷冲压时不会出现模座变形导致的刃口间隙偏移问题。定位结构采用导料销搭配挡料销的设计，条料送进时可快速定位，定位误差控制在0.05mm以内，保证每一次冲压的成型位置一致，减少成型后构件的尺寸波动。模具的成型型腔表面做了抛光处理，降低板材与型腔的摩擦阻力，减少成型过程中工件表面的拉伤划痕，提升成品构件的表面质量。在实际生产调试中，可通过调整弹性卸料板的弹簧预紧力，适配不同厚度、不同材质的板材加工需求，无需更换核心模架结构，仅需调整压边力参数即可快速切换相近规格构件的生产，降低生产线的换模调试时间。
