柴油夯实板冲压下料工序模具结构设计

　　这套冲裁下料结构针对柴油夯实板的平板坯料制备工序开发，核心服务于小型路面压实设备的钣金件量产环节，在夯实设备的生产链路中，下料作为冲压流程的首道工序，直接决定后续成型、冲孔、折弯工序的坯料定位精度与材料利用率，是夯实板冲压生产流程里的基础工装单元。从实际产线适配场景来看，该结构可直接安装于常规开式机械压力机的工作台面，适配中小吨位冲压设备的装模空间，无需对现有压机的滑块行程、工作台开孔做额外改造，能够直接接入现有夯实设备钣金件的冲压生产线，适配单工序人工上下料的生产节拍，也可配合机械手送料机构搭建简易自动化冲压单元，覆盖从中小批量试产到规模化量产的不同生产需求。

　　在功能设计层面，这套下料结构的核心作用是完成夯实板展开坯料的轮廓冲裁，将卷料或定尺板料一次性冲切出后续成型所需的精确坯料轮廓，避免后续工序出现坯料偏位、余量不均导致的成型缺陷。设计过程中优先考虑了冲裁刃口的受力均匀性，针对夯实板轮廓的异形特征，对凸凹模的刃口间隙做了分段适配：在坯料的直线段采用常规薄板冲裁的标准间隙值，在轮廓的小圆弧、转角位置适当缩小刃口间隙，避免冲裁断面出现过大的塌角与毛刺，减少后续去毛刺工序的工作量。同时在模具的非工作区域设置了对称分布的定位挡块，配合板料的预定位基准，能够保证每一次冲裁的坯料轮廓公差控制在钣金冲压的常规精度范围内，避免坯料轮廓偏差导致后续OP20成型工序出现料边不齐、成型缺料的问题。

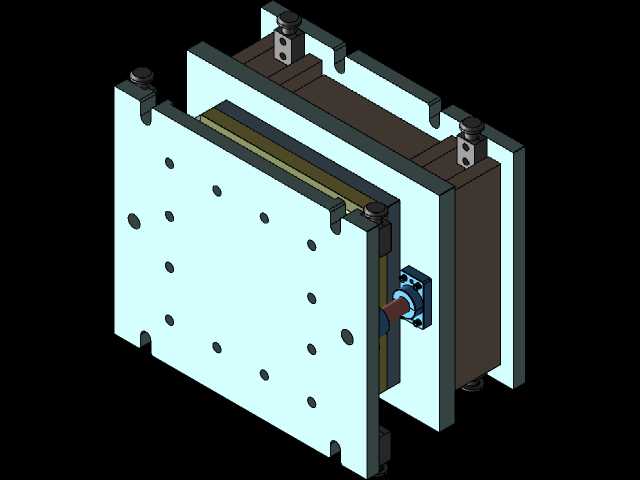

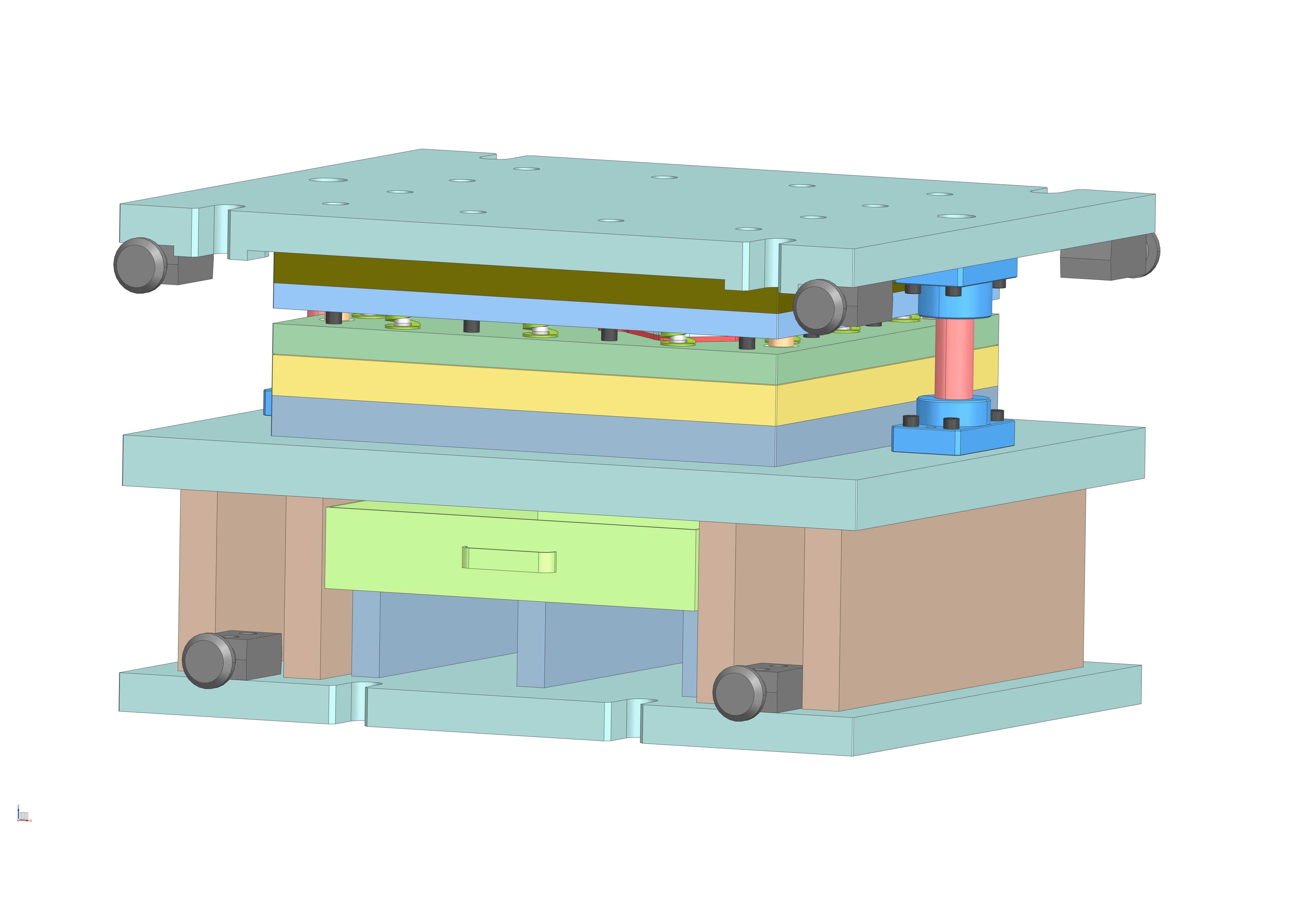

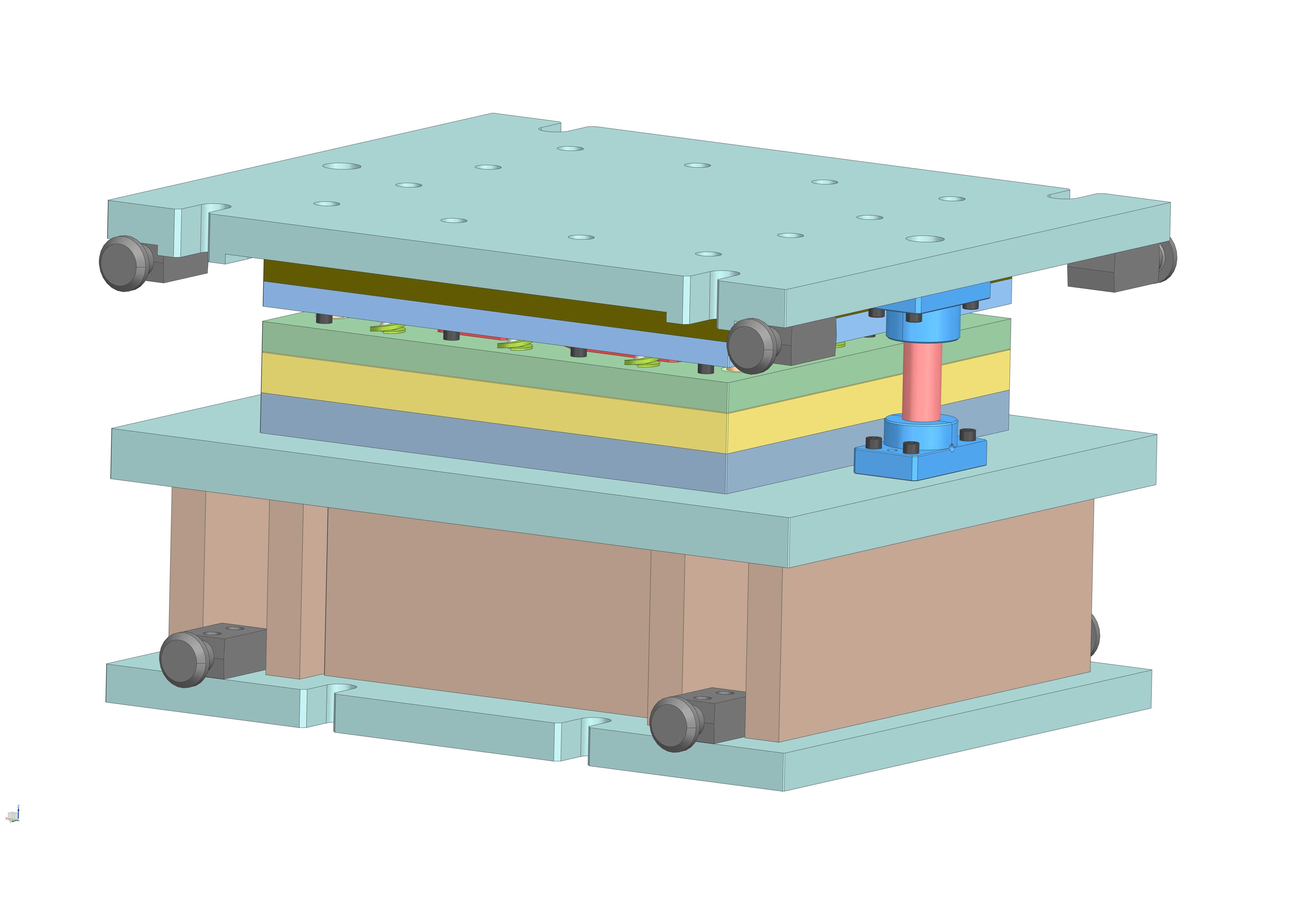

　　从安装边界与尺寸适配角度，这套结构的闭合高度、模柄尺寸、安装孔位均匹配常规中小吨位开式压机的装模参数，下模座的漏料孔尺寸完全覆盖冲裁轮廓的最大范围，冲裁完成的废料可直接通过漏料孔落入压机下方的废料收集槽，无需额外设置废料拨出机构，简化了模具的附属结构。导向结构采用标准滑动导柱导套配合，导柱布置在模具的四个对角位置，保证上下模合模过程中的运动精度，避免冲裁过程中凸凹模出现啃模、间隙偏移的问题，延长刃口的连续冲压使用寿命。卸料结构采用弹性卸料板设计，卸料弹簧的排布根据冲裁力的分布做了对应调整，在冲裁轮廓的冲裁力集中区域加密弹簧布置，保证卸料过程中板料受力均匀，不会出现板料变形、卡料的问题，同时卸料板上设置了对应凸模的导向让位孔，在合模过程中可对凸模起到辅助导向作用，进一步提升冲裁过程的结构稳定性。

　　在结构细节设计上，凸模与凹模均采用快换式的安装结构，刃口部分选用耐磨模具钢制作，当刃口出现磨损、崩缺时，可直接拆卸更换刃口镶块，无需拆卸整套模具，大幅缩短产线的停机维护时间。模具的限位柱设置在上下模座的对称位置，可精确控制合模深度，避免刃口切入过深导致的刃口损伤，同时也能防止设备行程调整失误导致的模具过载损坏。定位结构同时适配条料送进与单片板料上料两种生产模式，挡料销的位置可根据板料的进料方向做微调，适配不同批次板料的定位基准偏差，无需重新加工定位孔位。这套下料结构的设计完全围绕夯实板坯料的实际生产需求展开，没有冗余的功能结构，整体结构紧凑，维护便捷，能够在保证冲裁精度的前提下，尽可能降低模具的制造成本与维护难度，适配工程机械钣金件生产环节对工装稳定性、成本控制的实际要求。在实际生产验证中，这套结构的冲裁断面质量稳定，连续冲压过程中无明显的毛刺超差问题，坯料的轮廓一致性能够满足后续成型工序的定位要求，材料利用率相比传统的铣切下料方式提升明显，同时生产效率远高于数控切割、铣削等下料方式，能够有效降低夯实板零件的单件生产成本。
