冲压OP20成型工序模具结构设计

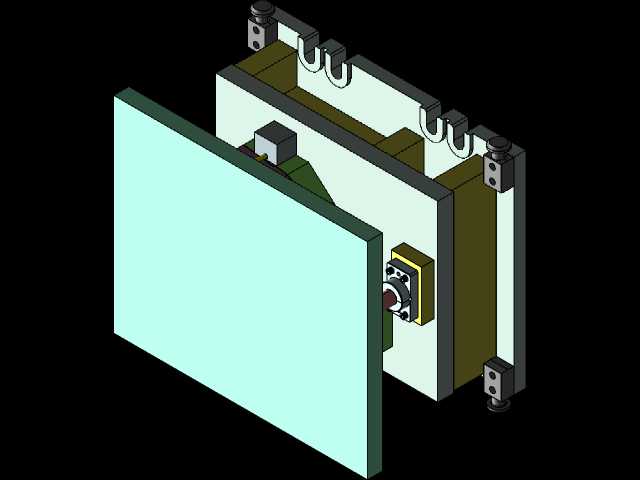

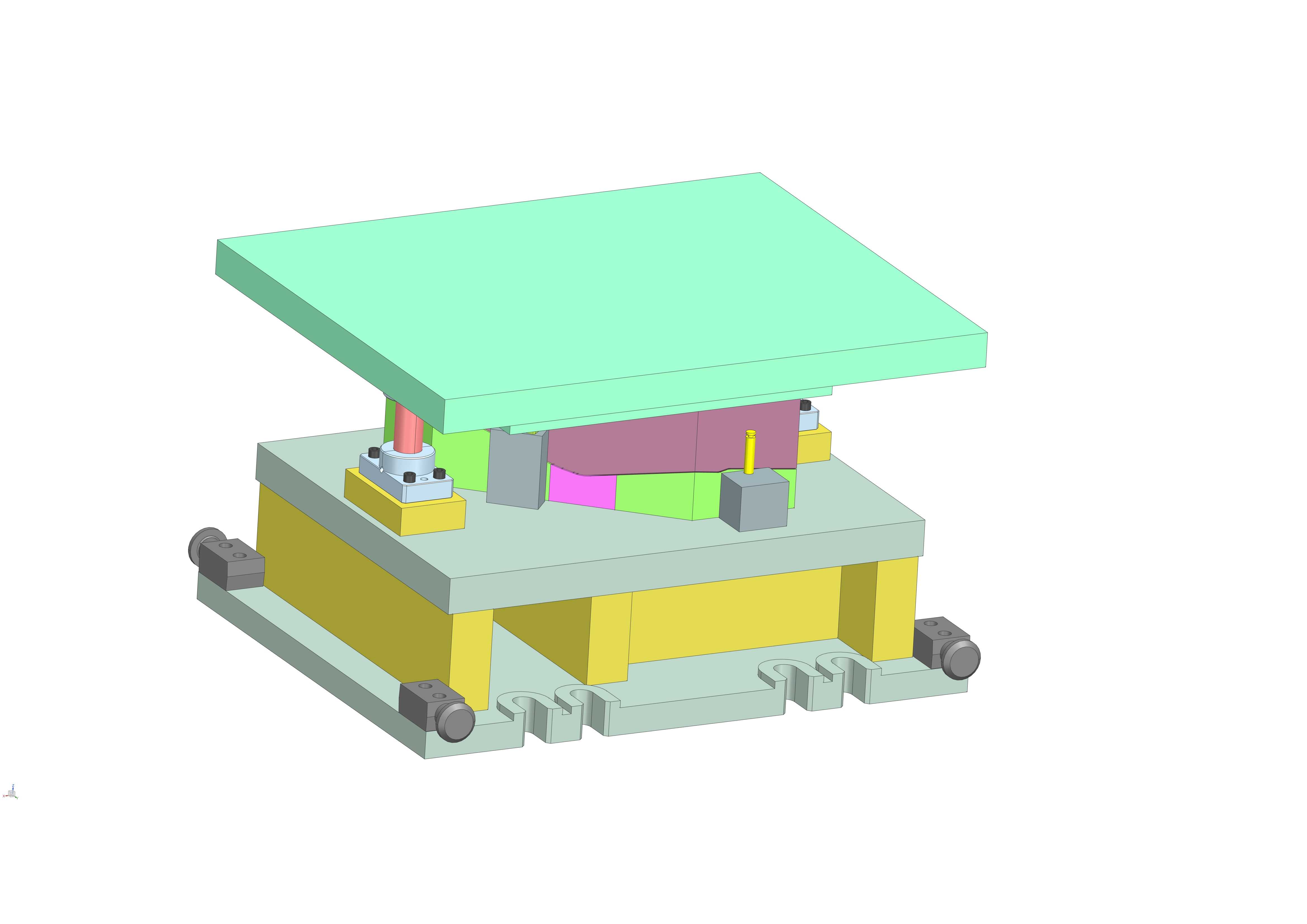

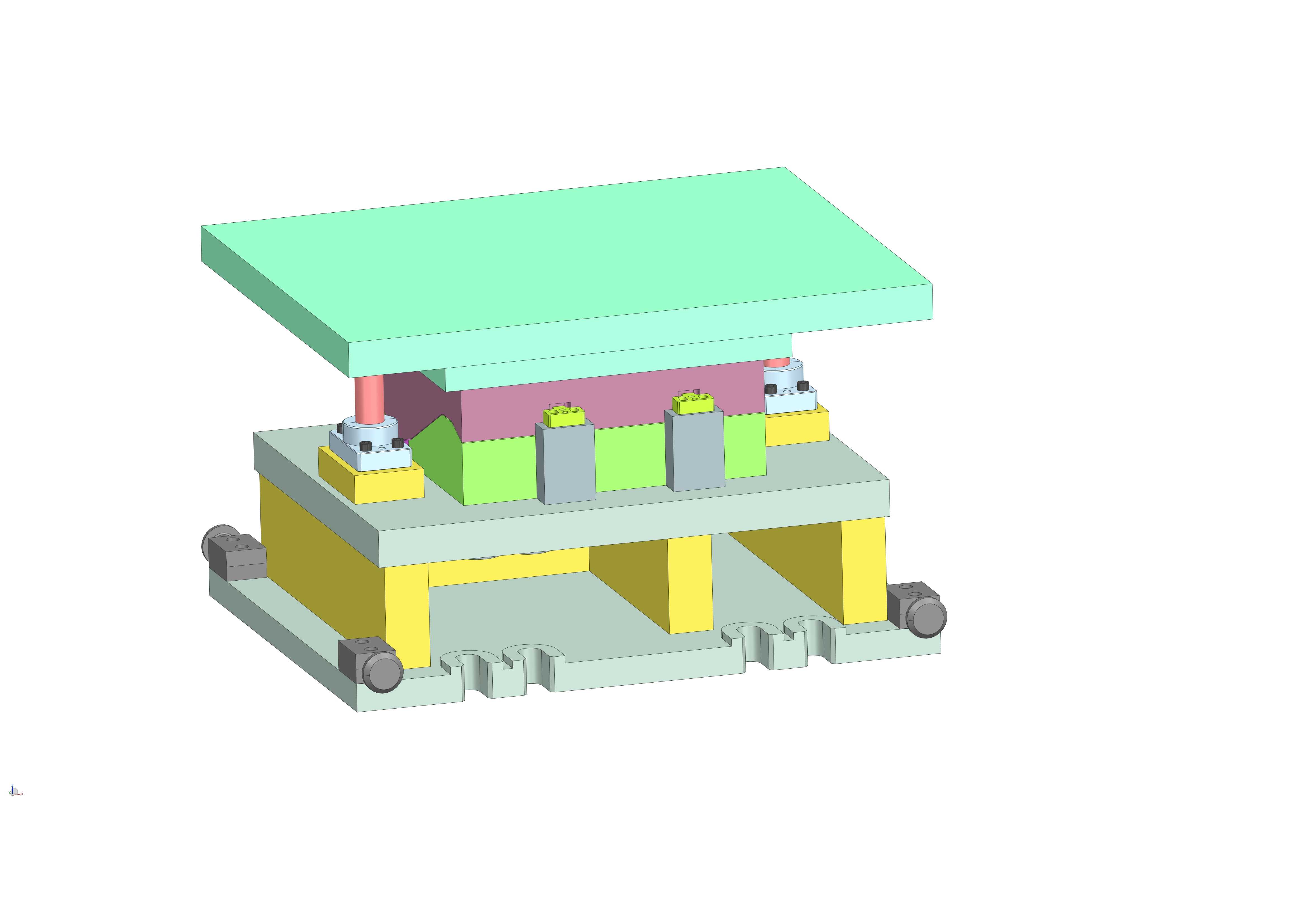

　　这套冲压成型工序对应的模具结构，主要服务于五金冲压件批量生产中的第二道成型工位，适配常规机械式压力机的安装接口，可直接嵌入多工位冲压生产线或者单台压力机的单机生产流程，覆盖家电五金、汽车结构小件、通用五金配件等领域的板料成型加工需求，针对需要多工序逐步成型的带弯折、局部拉延特征的薄板零件，承担OP20工位的精准成型作业，避免单工序成型带来的材料应力集中、成型尺寸超差问题。从实际生产适配角度看，这套模具的安装边界完全匹配常规开式压力机的工作台T型槽布局，模架采用标准后侧导柱模架结构，导柱导套配合间隙控制在0.02mm以内，合模过程中可保证上下模的对位精度稳定在0.03mm范围内，不会出现长期冲压后的导柱偏磨、对位偏移问题。

　　模具的工作部分，凸模采用镶拼式结构，针对零件成型过程中受力最大的圆角部位，单独采用硬质合金镶块，通过螺钉和销钉固定在凸模固定板上，后续生产中如果出现局部磨损，不需要更换整个凸模，只需要拆卸对应镶块进行修磨或者更换，大幅降低生产维护成本。凹模部分则采用整体式凹模镶套，安装在凹模固定板的精准型孔内，型孔的加工精度达到IT7级，成型面的表面粗糙度控制在Ra0.8以下，减少板料成型过程中的流动阻力，避免零件表面出现拉伤、起皱缺陷。模具的压料装置采用弹性压料结构，搭配矩形弹簧提供稳定压料力，压料板的工作型面和零件成型前的坯料形态完全贴合，冲压开始前压料板先压紧坯料，避免板料在成型过程中出现窜动，成型过程中压料力随模具闭合高度变化平稳释放，保证材料流动均匀，不会出现局部材料堆积或者拉裂问题。从设计思路层面，这套模具充分考虑了冲压生产的实操需求，上下模都设置了专门的起吊螺纹孔，方便模具吊装转运，合模方向设置了明确的防呆标识，避免安装过程中出现方向错装；模具的卸料结构采用刚性卸料配合弹性顶件的组合方式，成型完成后上模回程时，卸料板先将箍在凸模上的零件卸下，下模的顶件装置同时将卡在凹模型腔内的零件顶出，保证零件可以顺畅滑落至接料槽，不需要人工手动取件，适配自动化冲压生产线的连续作业节拍。针对成型过程中的废料排出问题，模具在对应位置设置了倾斜的废料滑槽，冲孔或者修边产生的废料可以顺着滑槽直接滑入压力机下方的废料收集槽，不会在模具型腔内堆积，

　　避免废料硌伤零件表面或者损坏模具工作零件。模具的闭合高度、打杆行程参数都经过严格核算，适配市面多数160吨及以下吨位的开式可倾压力机，不需要对设备进行额外改造就可以直接安装使用，安装时只需要通过压板将上下模座固定在压力机的工作台和滑块上，调整好闭合高度就可以进行试冲，试冲过程中可以通过调整压力机的滑块闭合高度，微调成型零件的尺寸精度，适配不同厚度板料的成型需求。从零件成型的工艺逻辑看，OP20工位是承接前序落料、初成型工序的关键成型工位，前序加工完成的坯料通过定位板在这套模具上精准定位，定位板的位置根据坯料的外形轮廓设计，定位间隙控制在0.1mm以内，既保证坯料放置顺畅，又不会出现定位偏移导致的成型尺寸超差。成型过程中，

　　材料的流动阻力经过反复模拟验证，在材料流动较快的部位设置了专门的拉延筋结构，控制材料的流入速度，避免零件成型后出现回弹超差问题，成型后的零件尺寸精度可以稳定达到IT10级，完全满足后续焊接、装配工序的尺寸要求，不需要额外的整形工序就可以直接流入下一道工序加工。这套模具的结构设计还充分考虑了长期生产的耐用性，所有和板料接触的工作零件都经过淬火处理，硬度达到HRC58-62，具备良好的耐磨性和抗冲击性能，模座采用45号钢调质处理，具备足够的刚性，不会因为长期冲压受力出现变形，导柱导套采用标准件，后续维护更换成本低，适合中小五金加工企业的批量生产需求，既可以用于单工序小批量生产，也可以搭配自动送料机构实现连续自动化生产，适配不同生产规模的加工场景。
