带安装法兰的钣金冲压圆角支座结构

　　这类带圆角过渡的钣金冲压支座，在中小载荷的机电设备安装场景里十分常见，多作为动力组件、传动模块与设备主框架之间的衔接承载件，既需要承担轴向的支撑载荷，也要抵消设备运行中产生的径向偏摆力矩，避免安装部位出现应力集中导致的钣金开裂失效。从结构设计逻辑来看，主体采用一体冲压成型的工艺路线，没有额外的焊接拼接结构，能有效减少焊接带来的热变形与应力残留，适合批量冲压生产，零件成型后的一致性较好，后续装配时不需要额外做拼接面的校形工序。

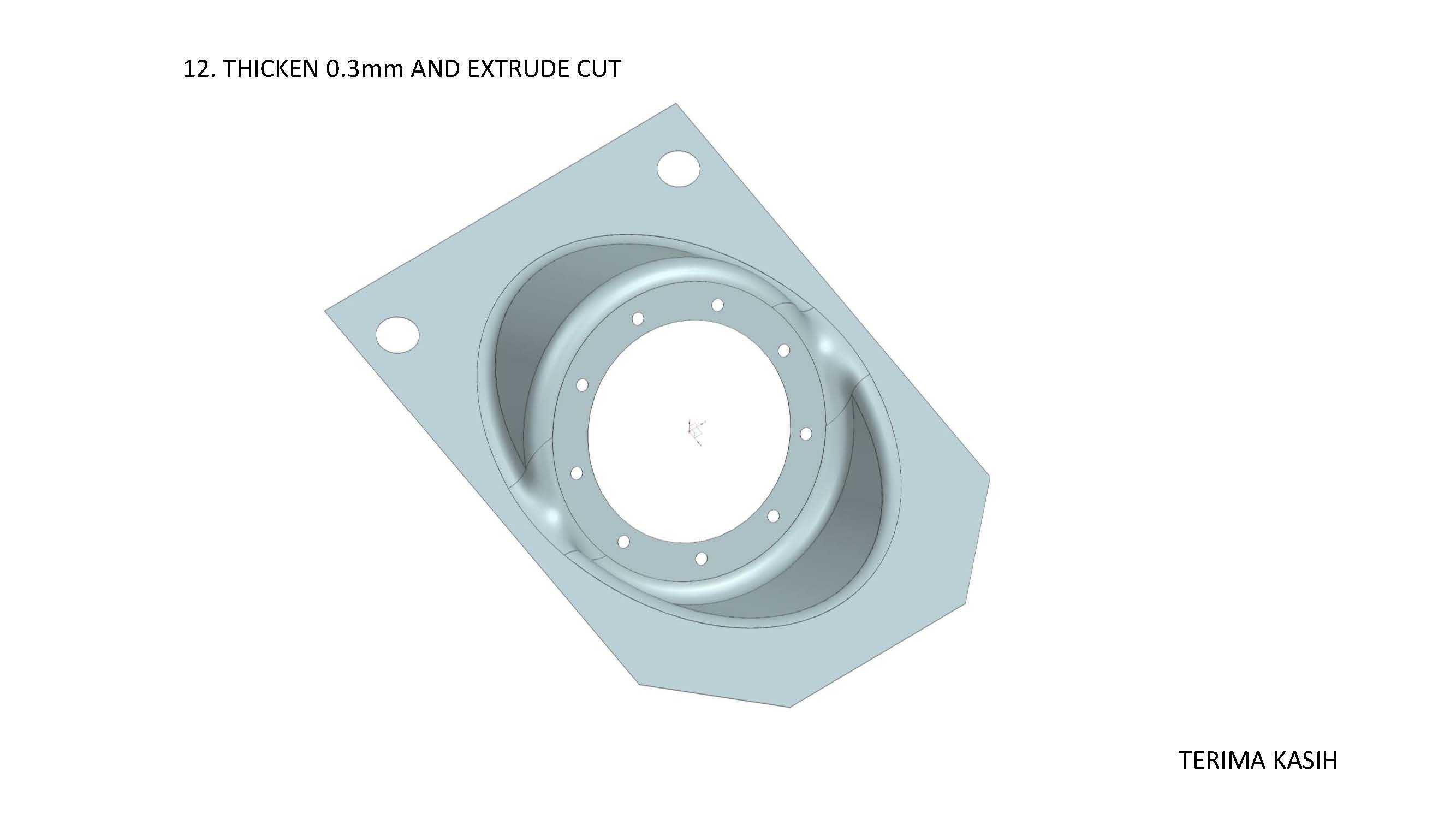

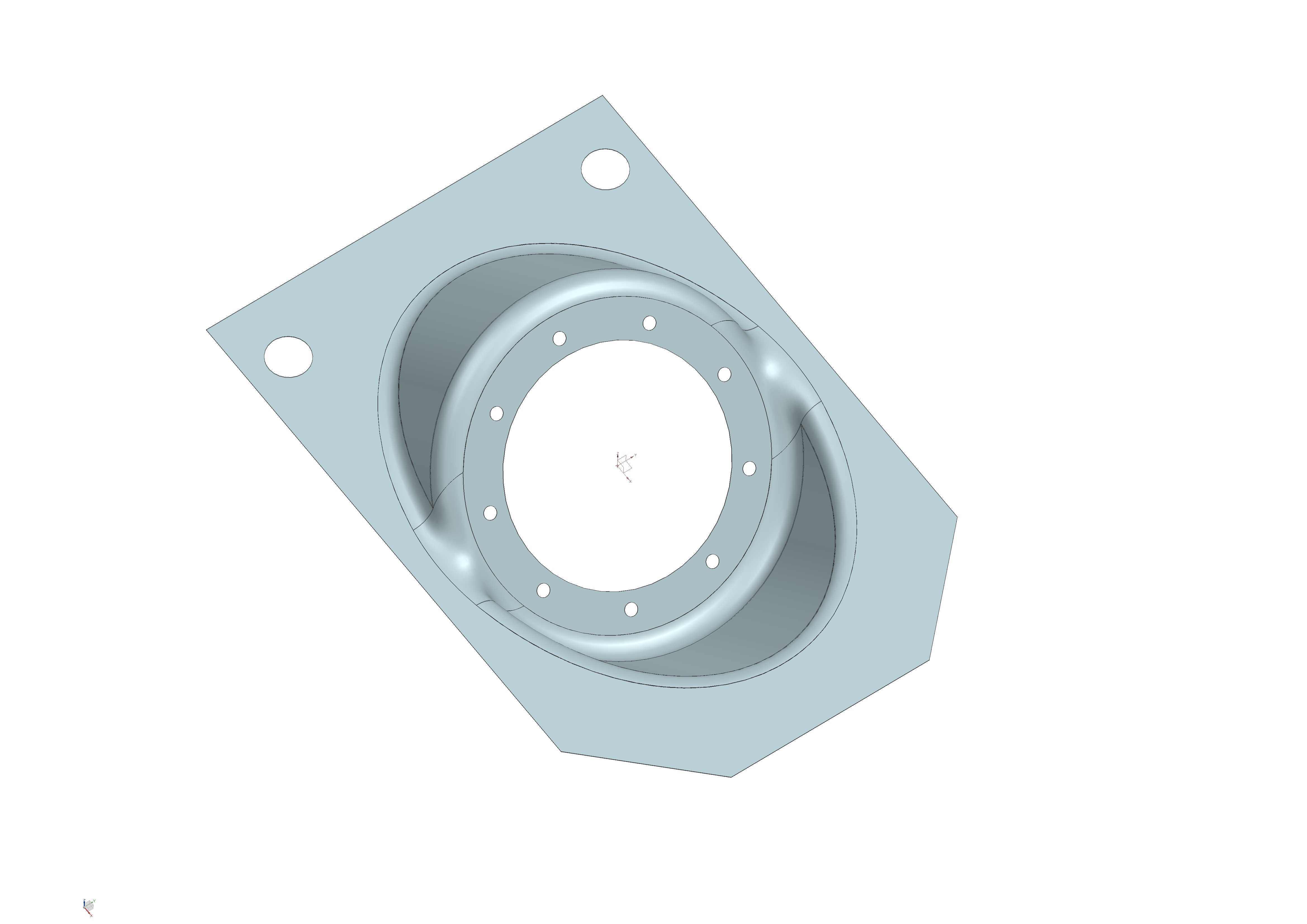

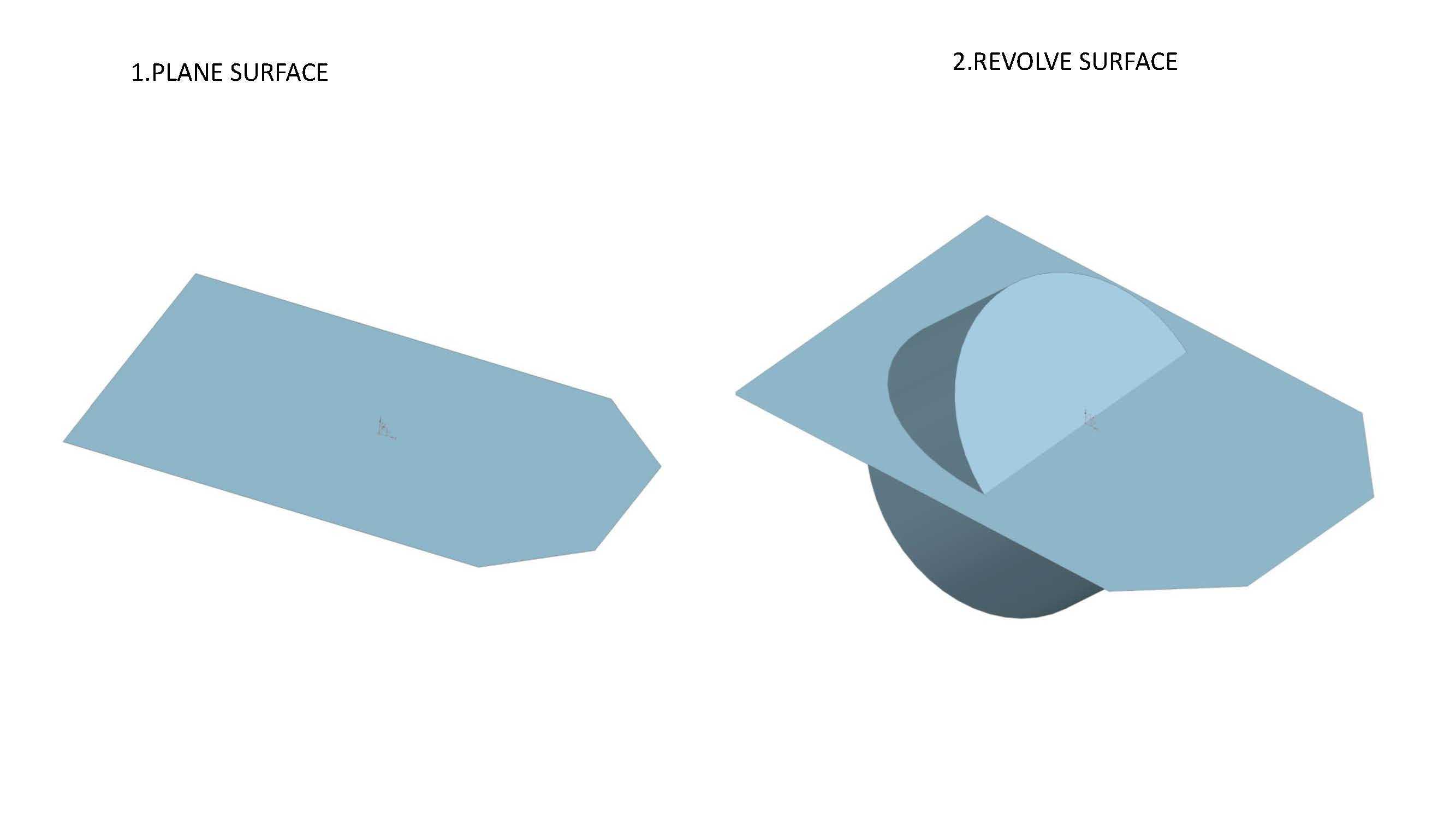

　　安装法兰边采用了切角的多边形轮廓，而非整圆形法兰，这种设计一方面能缩减板材的下料尺寸，提升材料利用率，另一方面切角后的轮廓能避开相邻安装位的其他构件，在紧凑的设备内腔里减少安装干涉的概率。法兰边上预留的两个光孔为安装固定孔，孔位的边距做了足够的余量设计，避免冲压成型时孔位边缘出现撕裂，同时装配时可以适配标准螺栓穿过，直接固定在设备的安装基板上，不需要额外做焊接螺母的工序，装配效率更高。

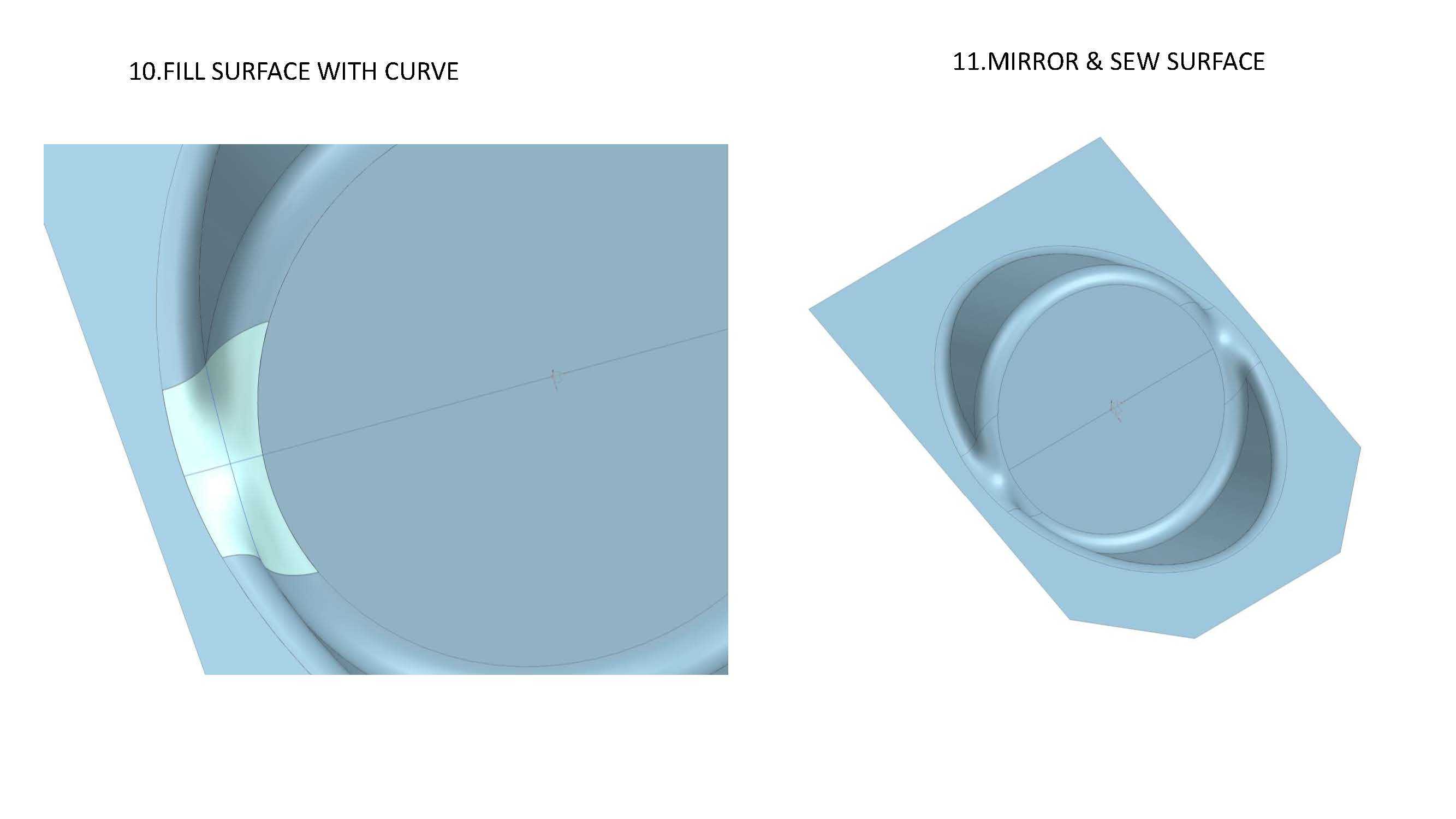

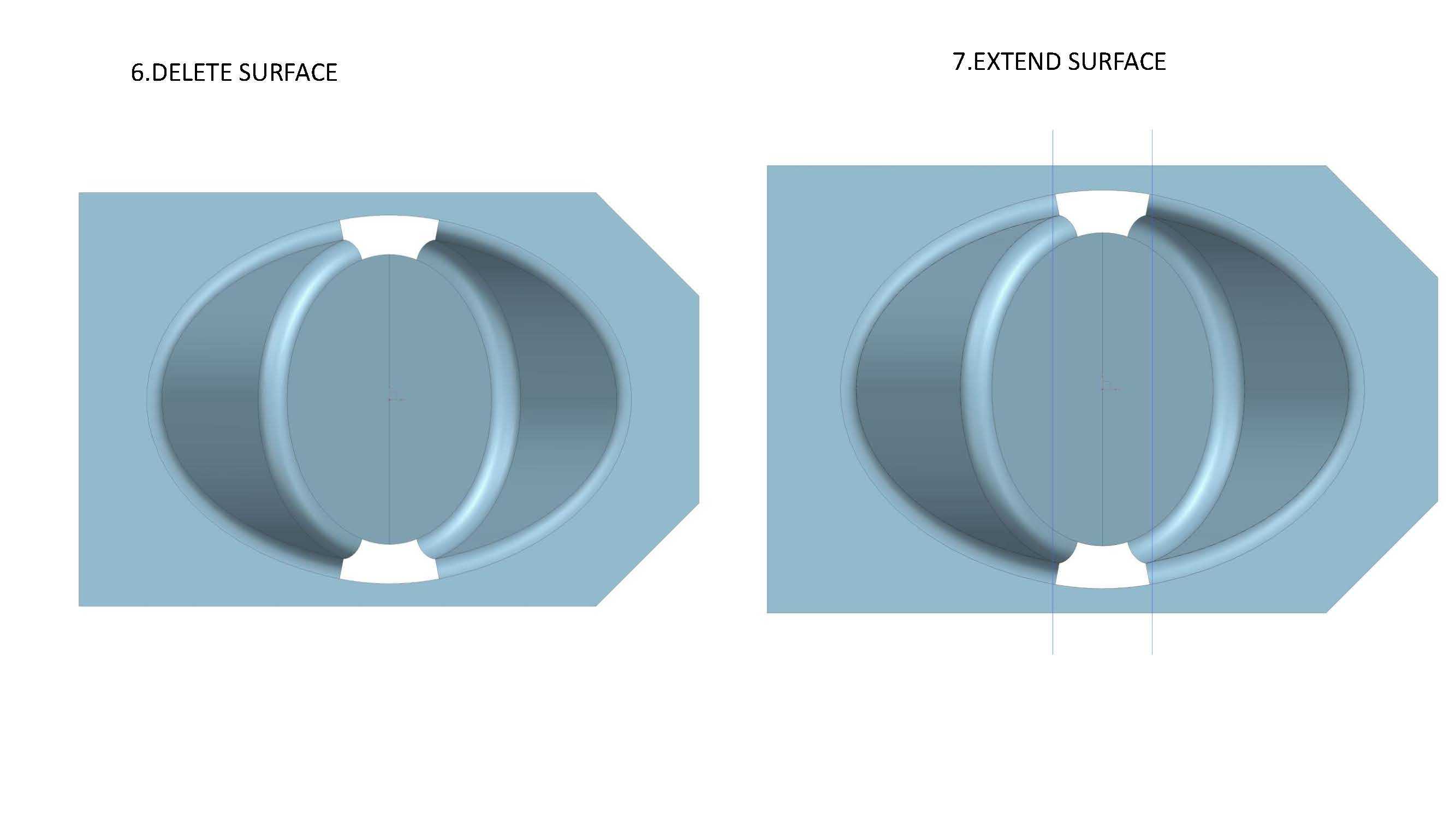

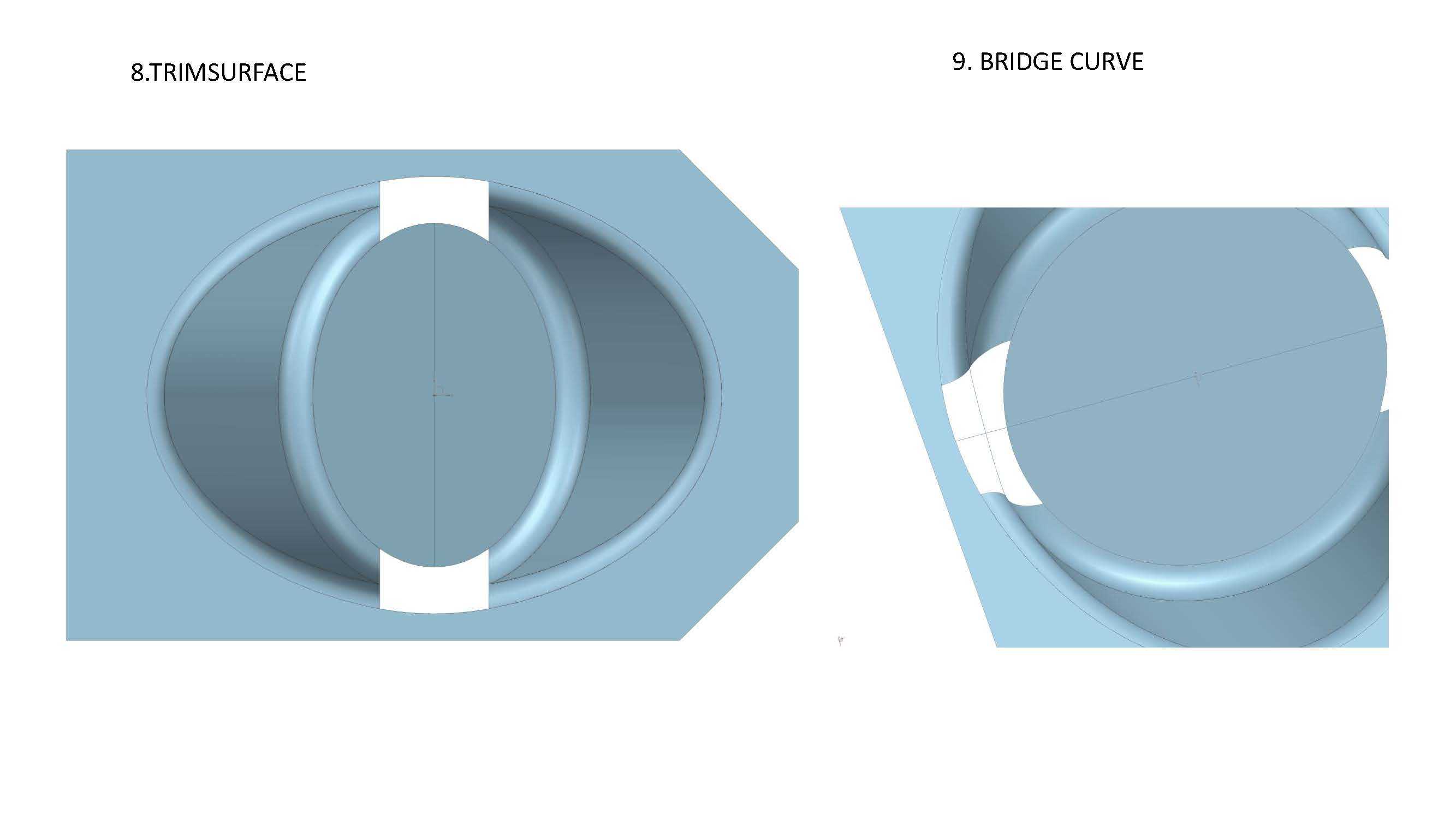

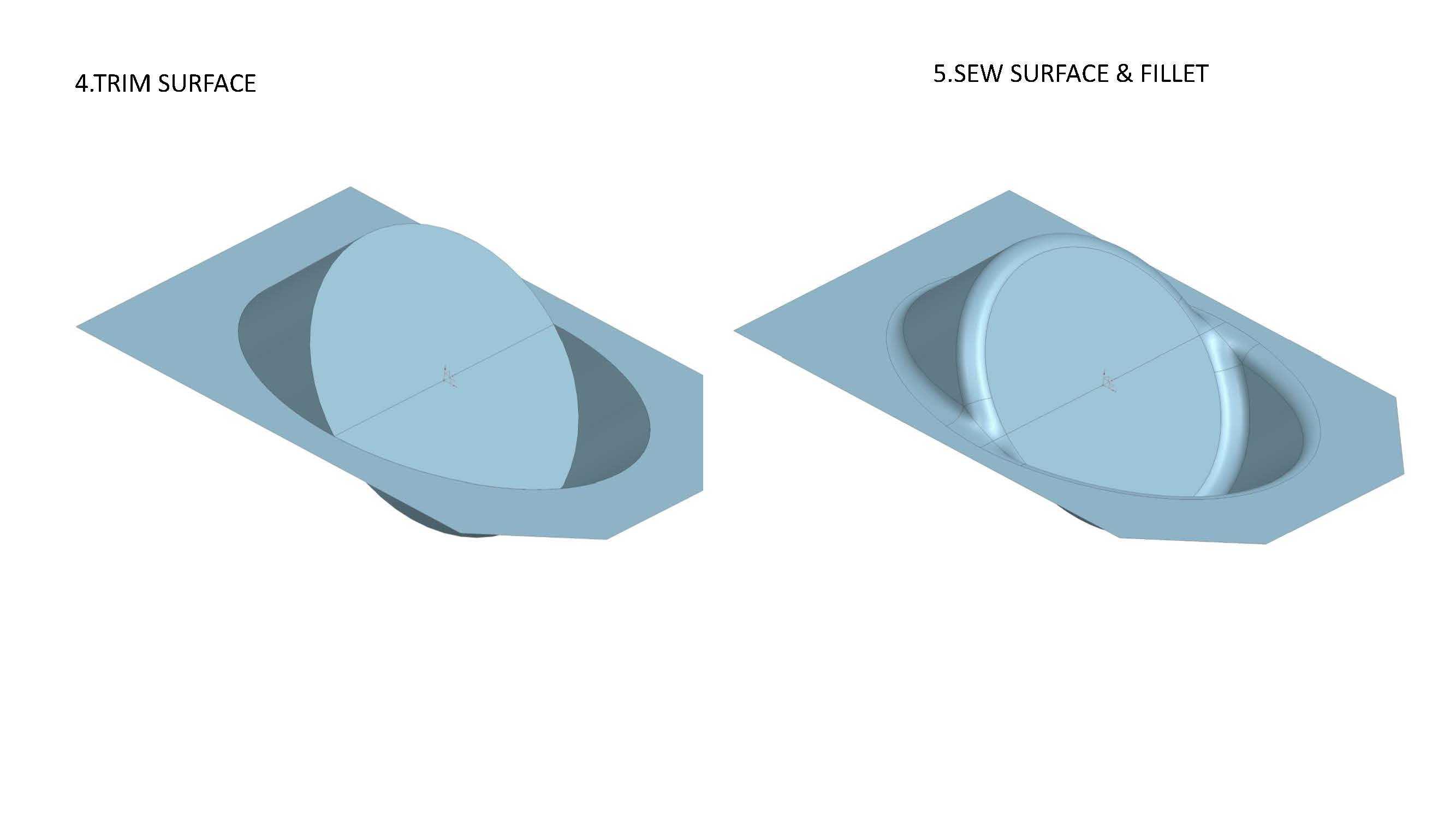

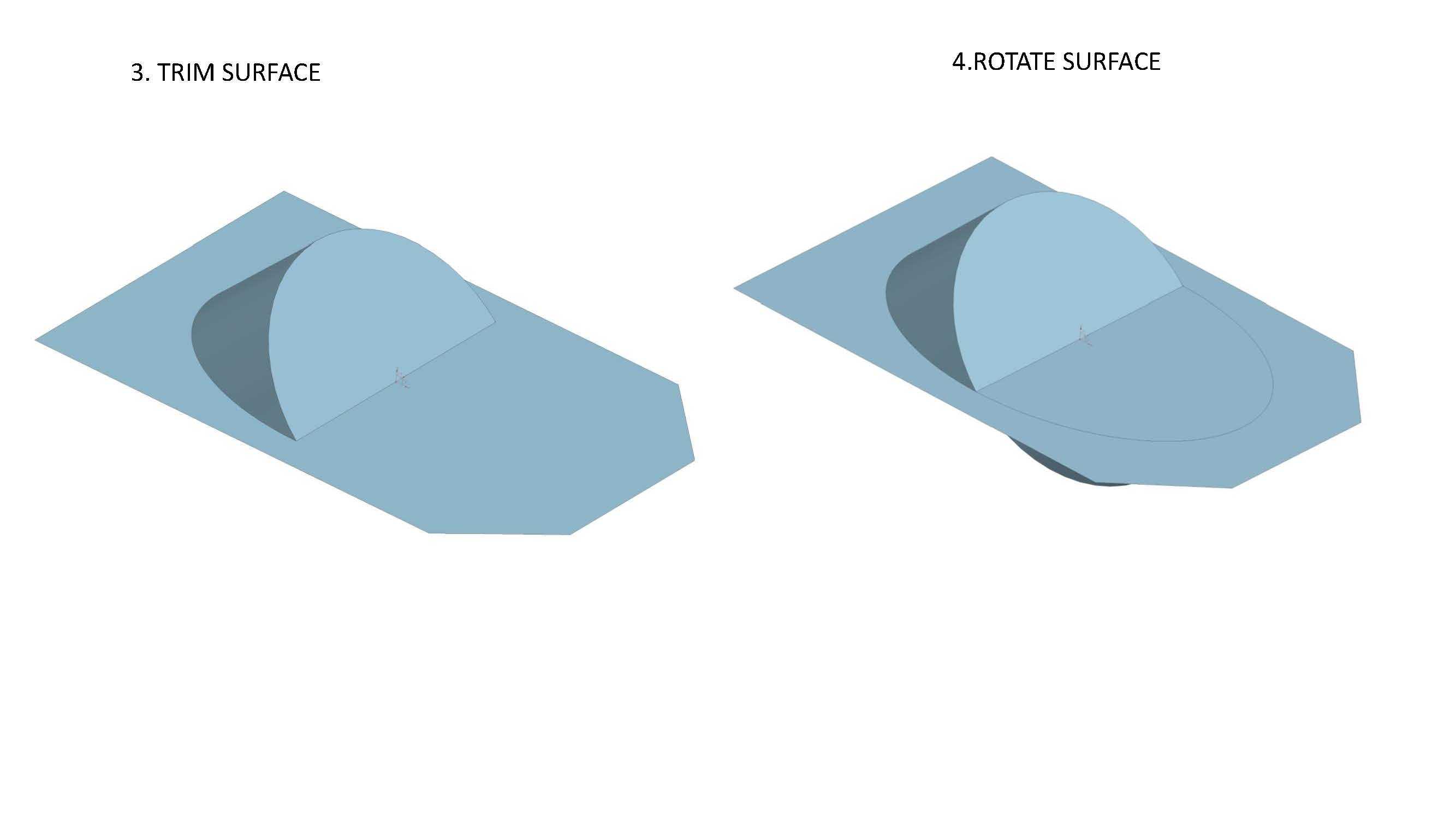

　　中间的下沉式筒状结构是核心的承载部位，通过多次拉深成型做出带圆角过渡的腔体，筒壁与法兰平面的衔接处采用大圆角过渡，能大幅降低冲压过程中板材的减薄率，避免转角部位因材料流动不畅出现开裂，同时在承受载荷时，大圆角可以分散应力传递路径，不会出现直角衔接处的应力突变问题。筒体内圈的端面上均匀分布的小孔，用于固定被支撑的组件，比如小型电机的端盖、轴承座的外圈或者气动元件的安装面，孔位沿圆周均布的设计能让锁紧力均匀分布，避免被固定件出现偏斜，保证同轴度精度。

　　从安装边界来看，法兰边的外轮廓尺寸决定了该零件所需的最小安装平面空间，下沉腔体的深度需要匹配被容纳组件的轴向尺寸，保证装配后组件的端面不会突出法兰平面过多，避免与外部护罩产生干涉。筒体内径的尺寸公差需要与被支撑件的配合外径做适配，因为是钣金冲压件，内径的公差等级不需要做到机加工件的高精度，主要通过端面的均布孔来锁紧定位，适合对同轴度要求不是极高、但需要一定支撑刚度的中低速传动场景。

　　在实际应用中，这类冲压支座常出现在小型风机、家用机电设备、小型输送线的动力端安装位，相比铸造成型的支座，钣金冲压件的重量更轻，生产周期更短，批量生产成本更低，同时通过合理的圆角与拉深结构设计，能满足常规工况下的承载需求。设计过程中需要重点核算拉深工序的次数，根据板材的延伸率确定每次拉深的变形量，避免一次拉深深度过大导致筒壁开裂，同时法兰边的平面度需要在冲压最后一步做校平工序，保证安装时与基板的贴合度，减少锁紧后的装配应力。另外，筒口的翻边或者端面平整度也需要控制，保证被固定件安装后能与支座端面完全贴合，避免出现锁紧后组件倾斜，导致运转过程中出现异常振动、噪音过大的问题。这类零件的板材厚度选择需要结合额定承载载荷来确定，过薄会导致支撑刚度不足，运行中出现共振，过厚则会增加冲压难度与零件重量，需要在刚度与工艺性之间做平衡。
