带偏差色谱分析的汽轮机叶片逆向重构结构

　　作为长期接触动力装备核心部件的结构设计人员，接触汽轮机叶片类逆向项目时，最先要锚定的是部件在整套汽轮机组中的核心作用——这类叶片是汽轮机通流部分实现热能向机械能转换的直接做功部件，安装在转子轮槽上，随转子高速旋转时承接高温高压蒸汽的冲击，将蒸汽的动能与焓降转化为转子的旋转扭矩，最终驱动发电机或者工业拖动设备输出动力，其型面精度直接决定整套机组的通流效率，叶根的配合精度则直接关系到高速旋转工况下的运行可靠性，一旦出现配合间隙超差或者型面拟合偏差，轻则导致机组振动值超标、通流效率下降，重则可能引发叶片飞脱的重大设备事故。

　　这次重构的叶片采用的是枞树型叶根结构，这种结构的设计逻辑是通过多齿楔形配合实现与转子轮槽的紧密嵌合，每一个齿的接触面积、齿面倾斜角度都经过载荷校核，能够在高速旋转产生的巨大离心力作用下，将叶片的载荷均匀分散到轮槽的各个配合齿面上，避免局部应力集中导致的齿面压溃或者裂纹萌生。叶根与叶身的过渡段做了大圆弧过渡处理，这部分是应力集中的高发区域，逆向扫描时特意加密了点云采集密度，重构时严格控制过渡曲面的曲率连续性，避免出现曲率突变导致的疲劳强度下降。

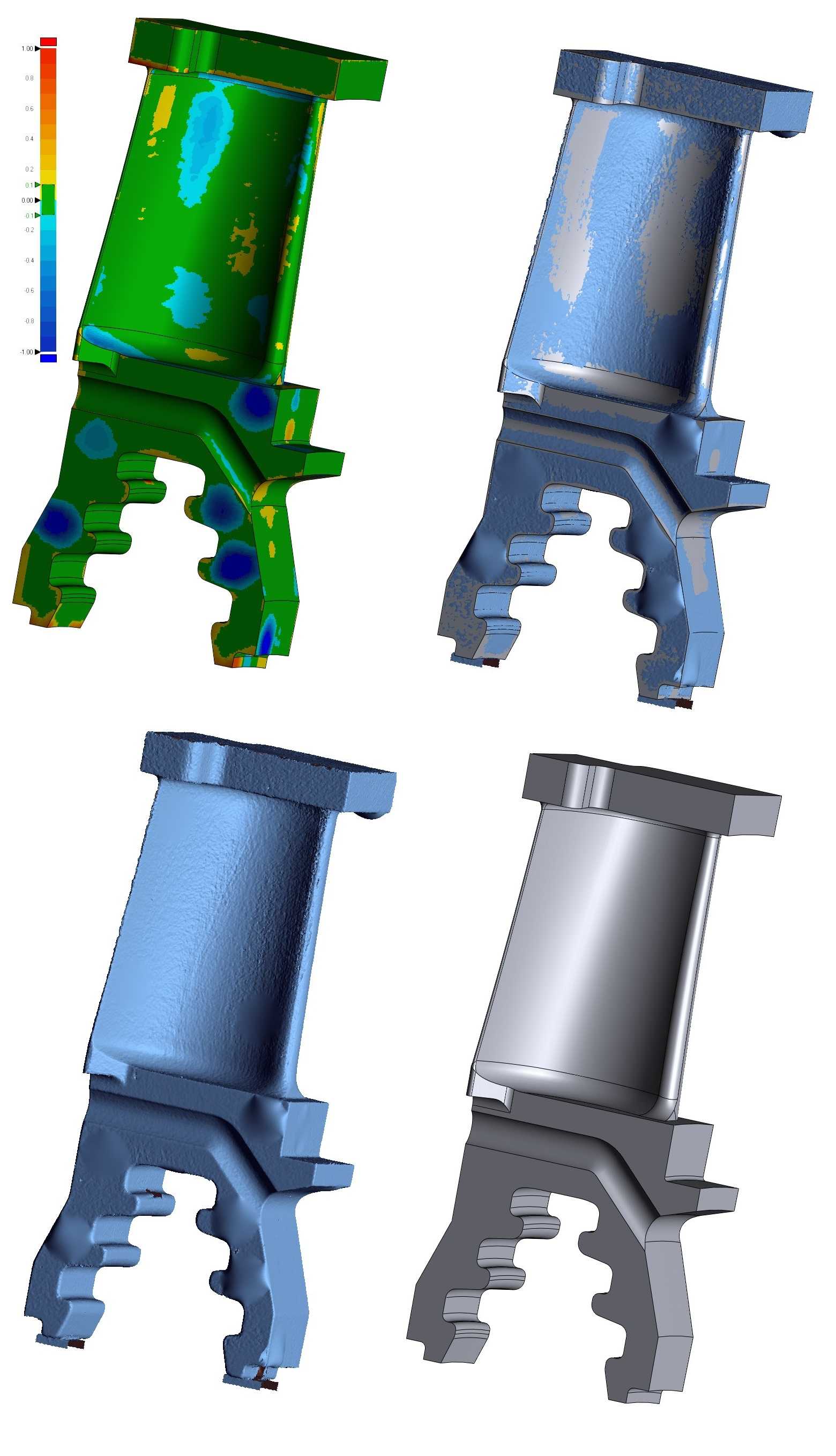

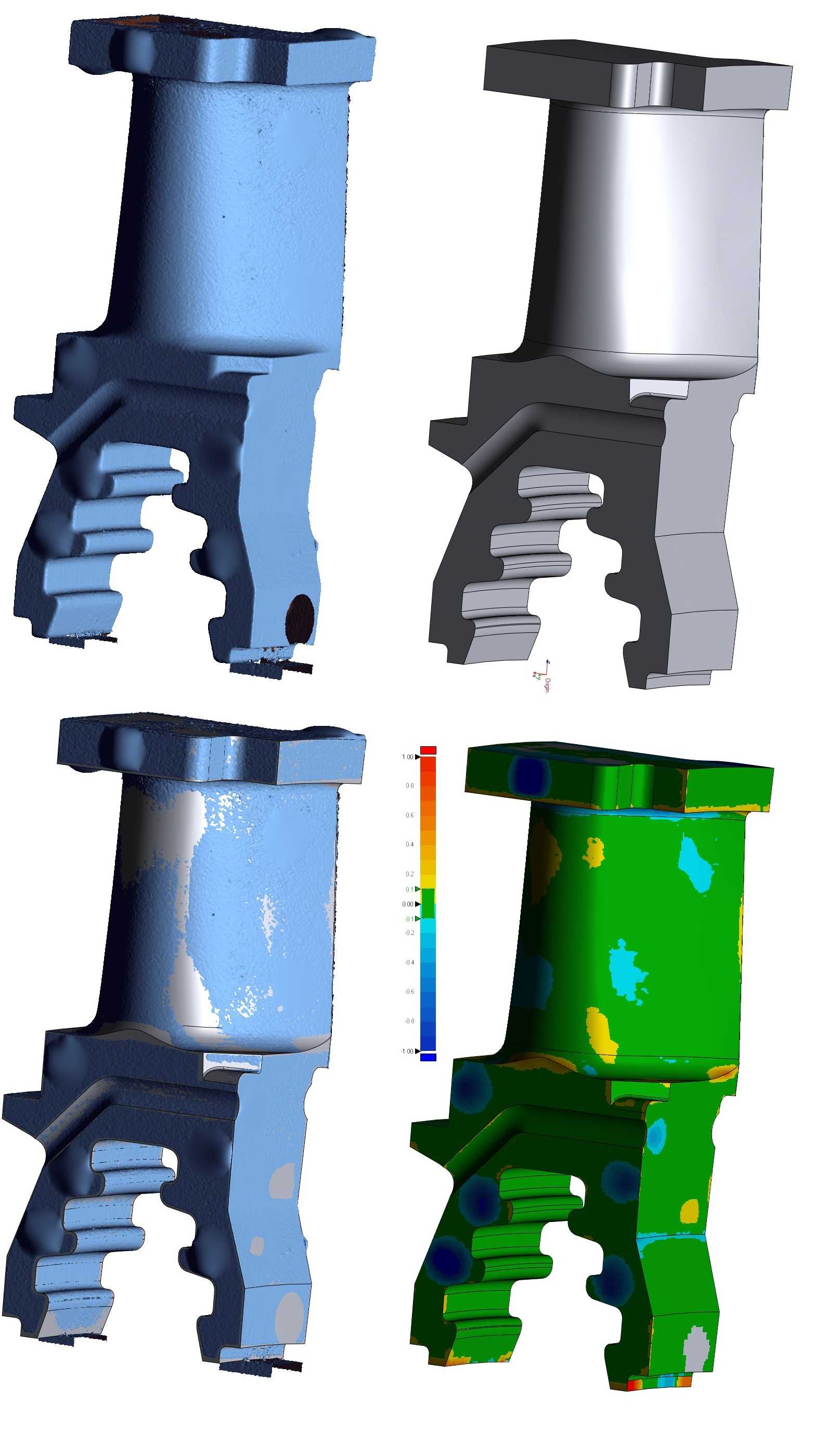

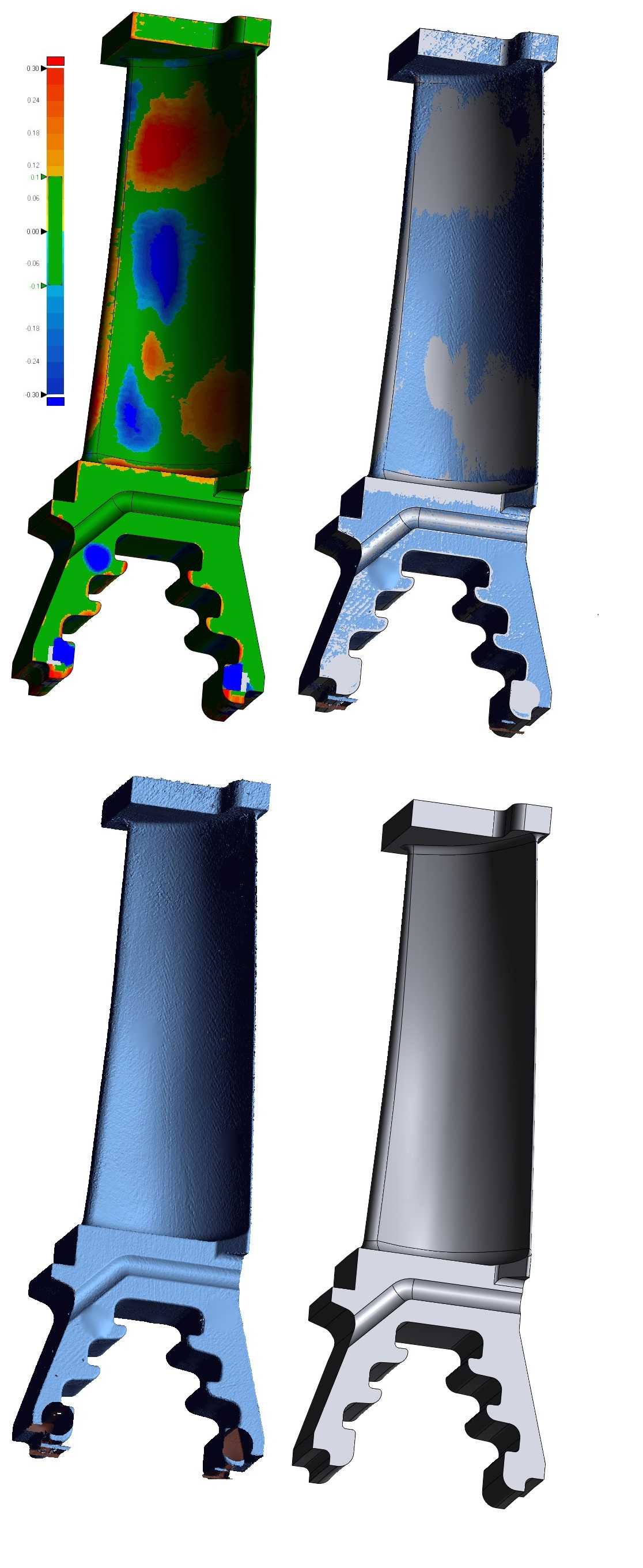

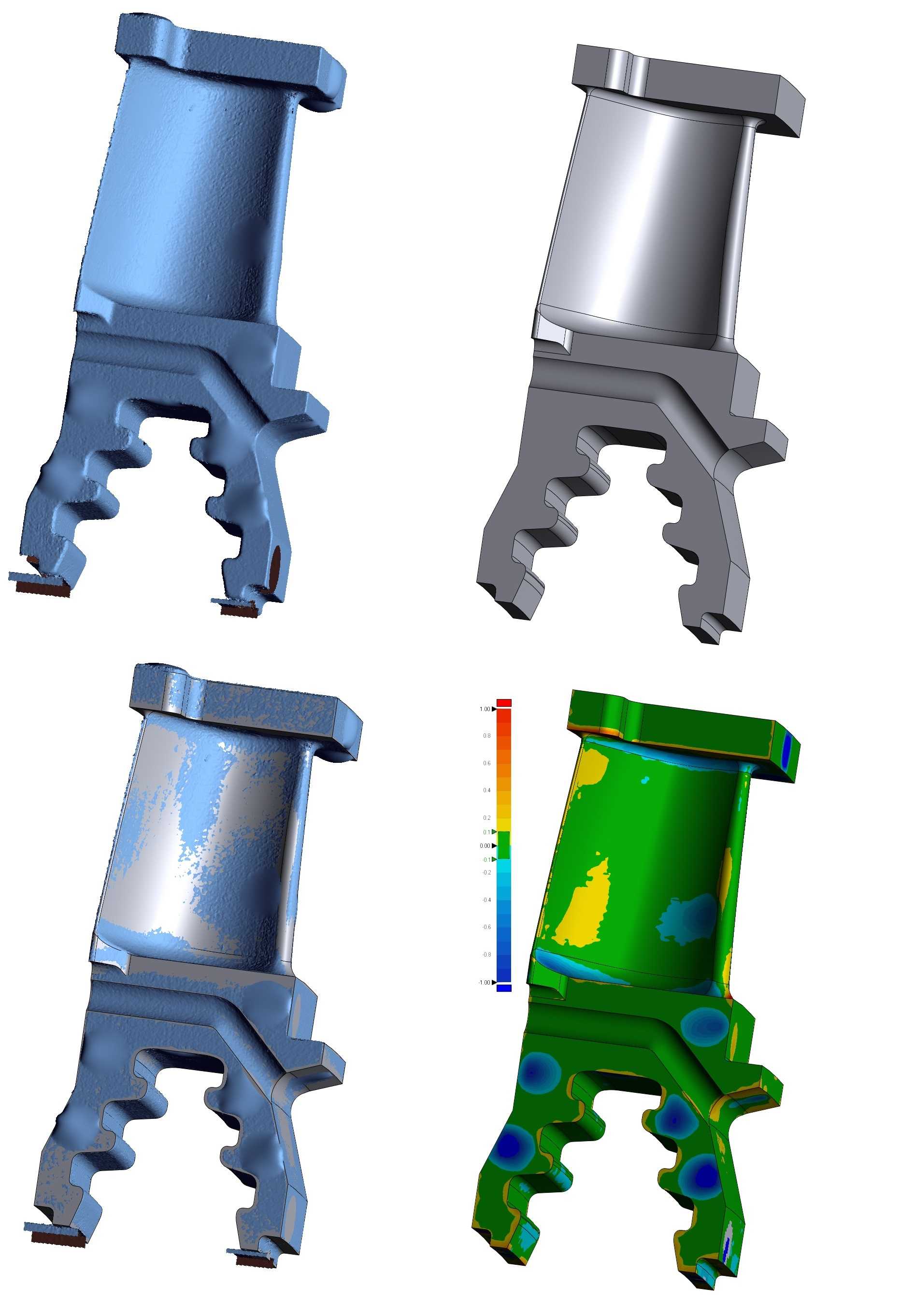

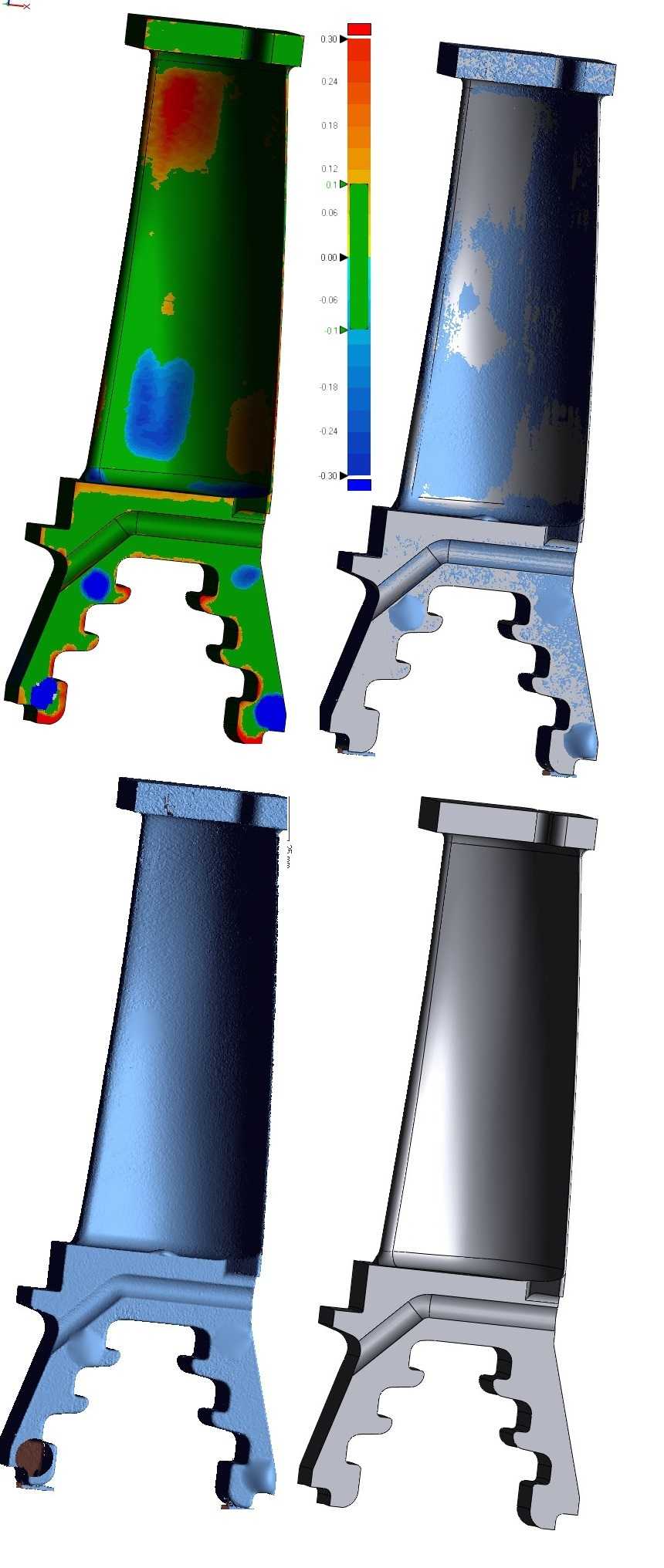

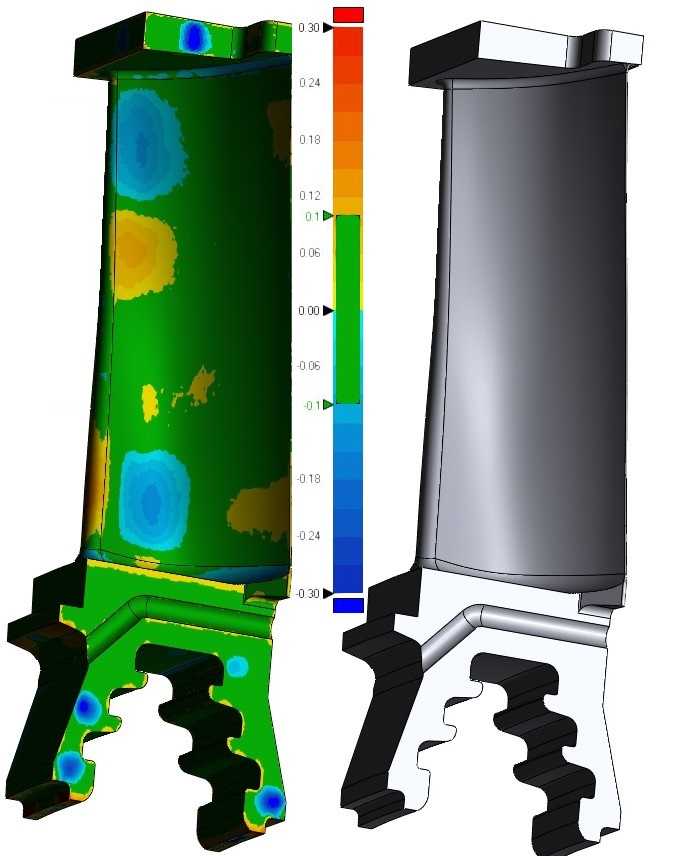

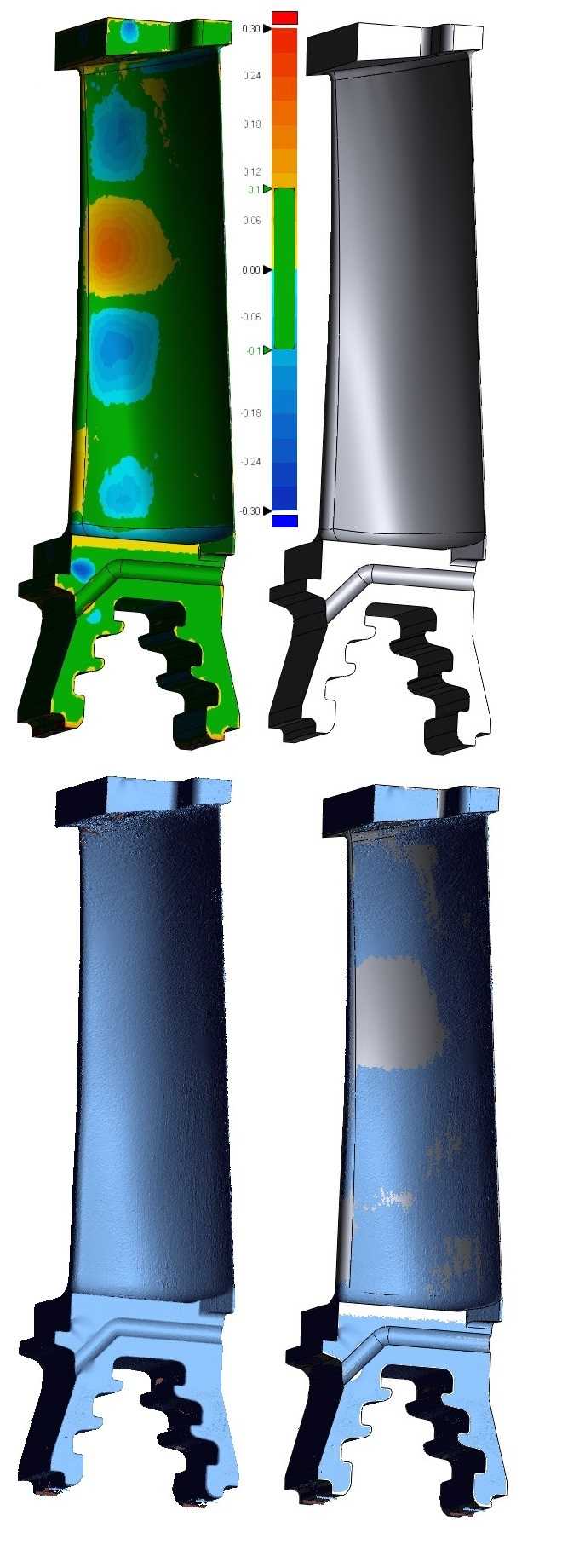

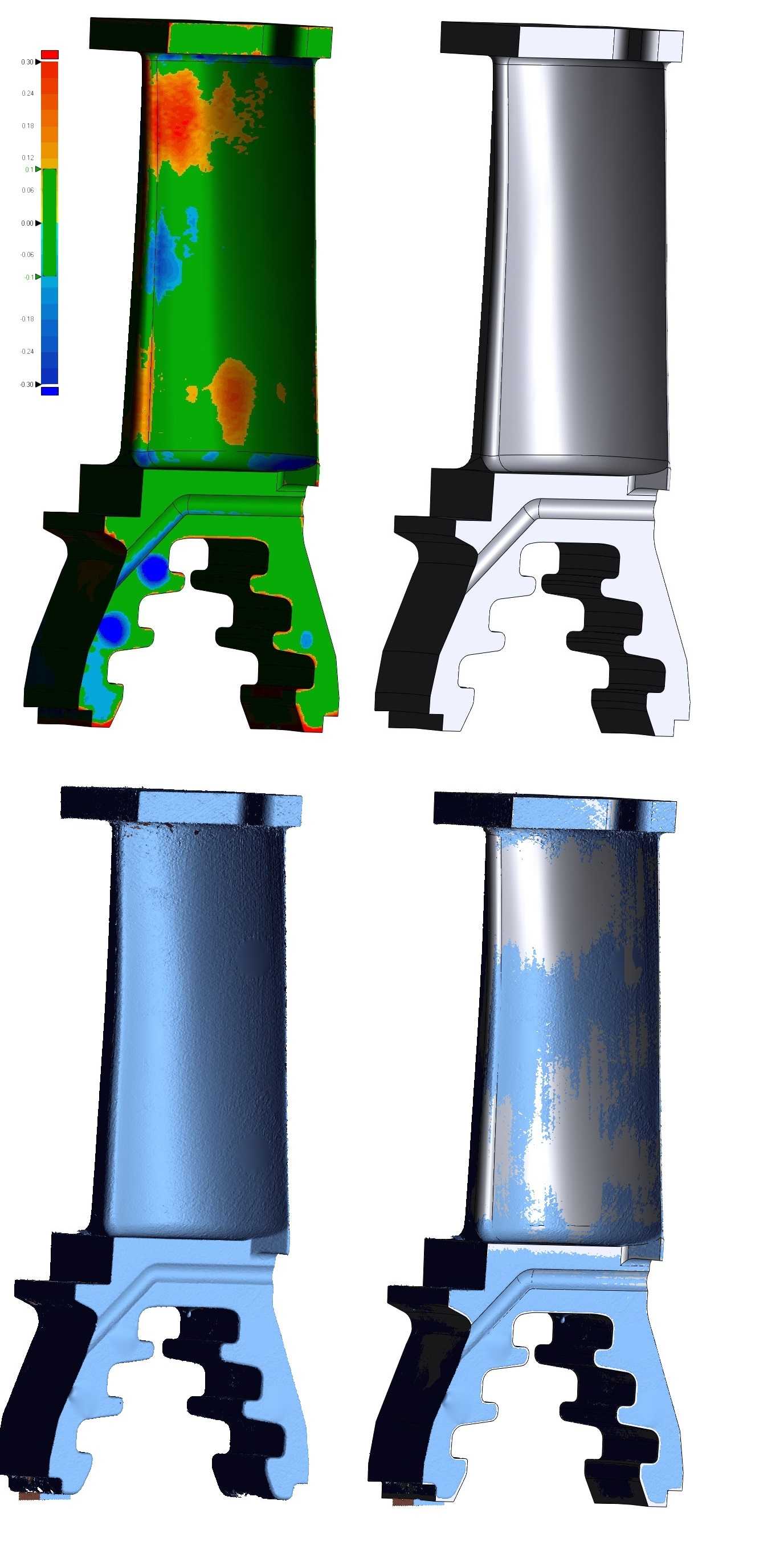

　　叶身部分是典型的变截面扭曲型线，从叶根到叶顶的截面弦长、安装角、型线厚度都呈现连续变化的规律，这种设计是为了匹配蒸汽在通流部分流动时的径向速度梯度，让不同叶高位置的蒸汽都能以最佳冲角作用在叶型上，减少流动损失。逆向重构过程中，先通过扫描获取的点云数据提取各个截面的特征点，再通过曲面拟合构建连续的叶身型面，同时对照色谱偏差分析结果调整曲面控制点，将型面与原始扫描点云的偏差控制在合理区间内，保证重构后的型面气动特性与原部件一致。叶顶部分做了围带配合结构，安装后相邻叶片的围带可以相互抵紧形成整圈阻尼结构，能够有效吸收叶片运行中的振动能量，降低共振风险。

　　从安装边界来看，叶根的各个齿距、齿厚、楔形角度都严格匹配对应轮槽的加工尺寸，装配时可以沿轮槽轴向滑入到位，不需要额外的紧固件就能依靠离心力实现自锁；叶身的轴向宽度、径向高度需要匹配隔板与汽缸的通流间隙，避免运行中出现动静碰磨；叶顶围带的配合间隙需要控制在设计范围内，既要保证阻尼效果，又要避免热态膨胀时出现卡涩。

　　逆向重构这类部件时，不能只追求外形的视觉相似，必须结合部件的实际工况校核各个结构的受力合理性：叶根部分要保证配合面的接触精度，确保载荷均匀传递；叶身型面要保证曲率连续，避免出现局部的型面突变影响蒸汽流动；过渡段要保证圆角光滑，降低应力集中系数。这类重构模型既可以用于老旧机组的备件替换测绘，也可以用于现有叶片的性能优化改型，通过偏差色谱分析可以快速定位原部件的磨损、变形区域，在重构时对超差区域进行修正，恢复部件的设计性能。在实际建模过程中，叶根的齿形部分采用参数化建模方式，方便后续根据不同轮槽尺寸进行参数调整，叶身曲面则采用高阶连续曲面构建，保证后续数控加工时的刀路平滑性，减少加工后的表面刀痕，降低后期抛光的工作量。
