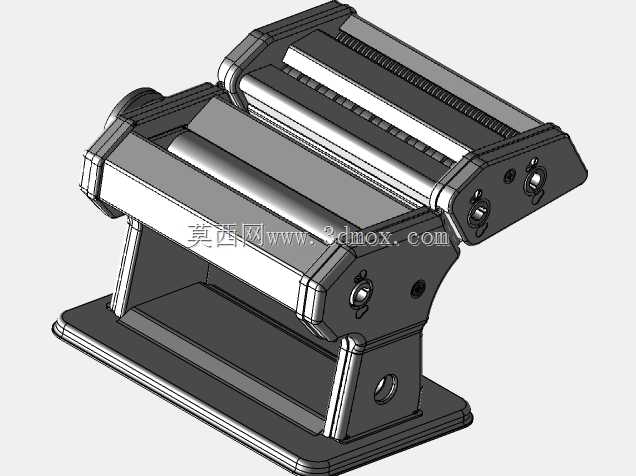

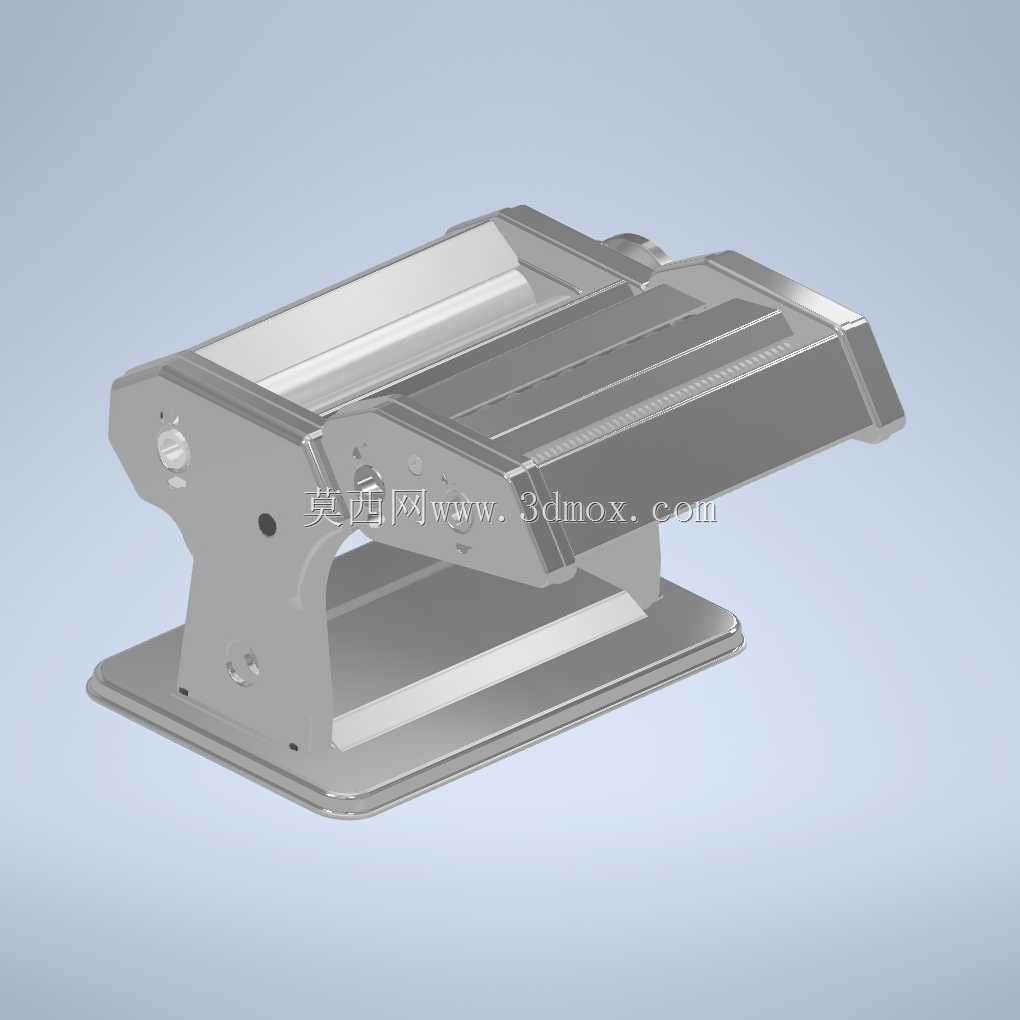

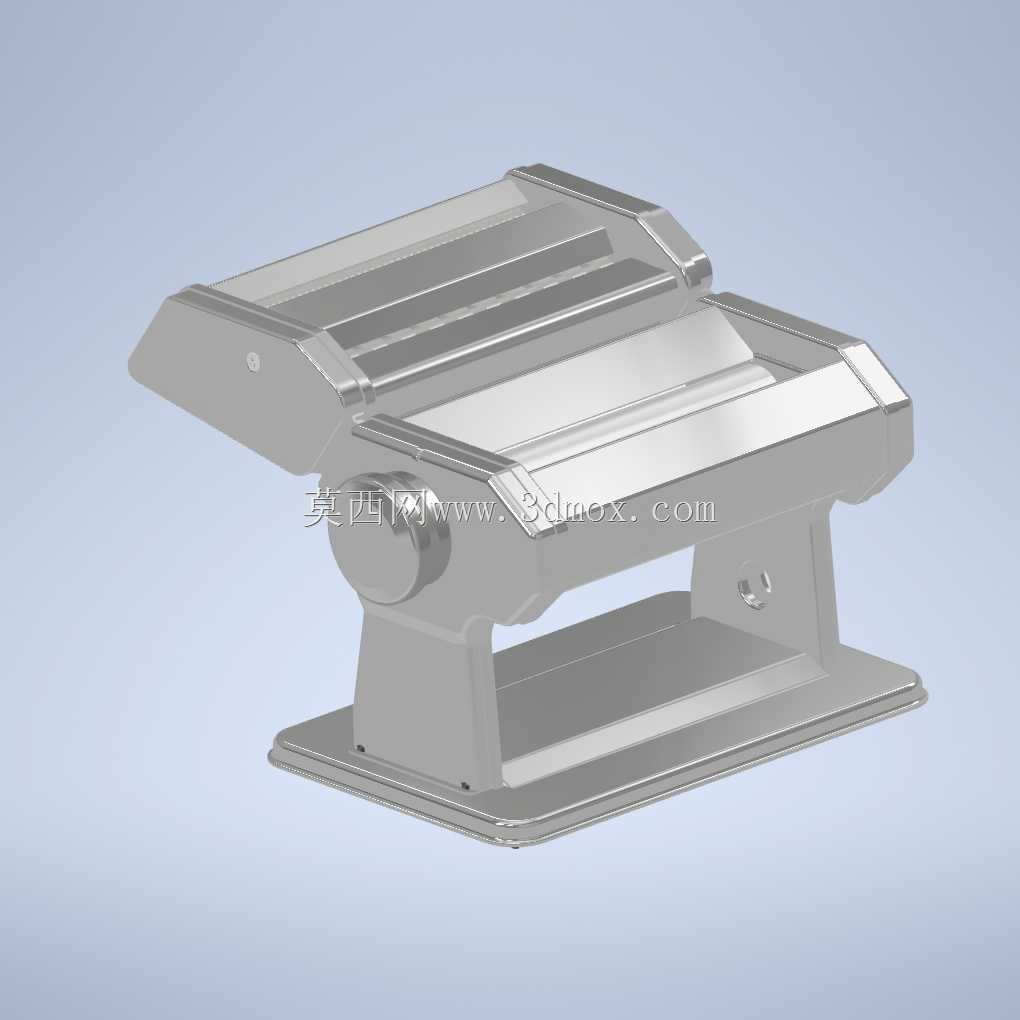

台式手动压面机金属结构三维设计

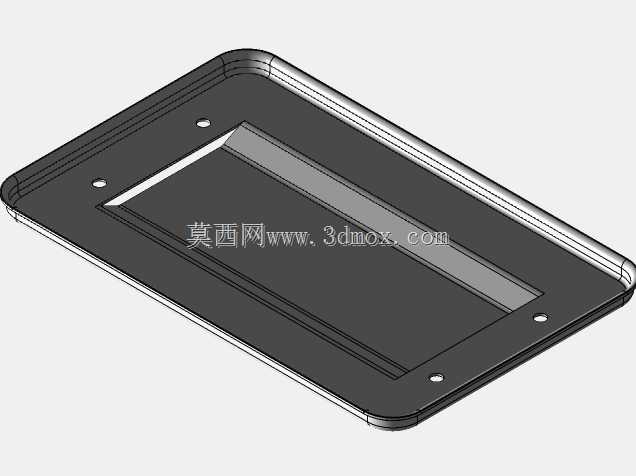

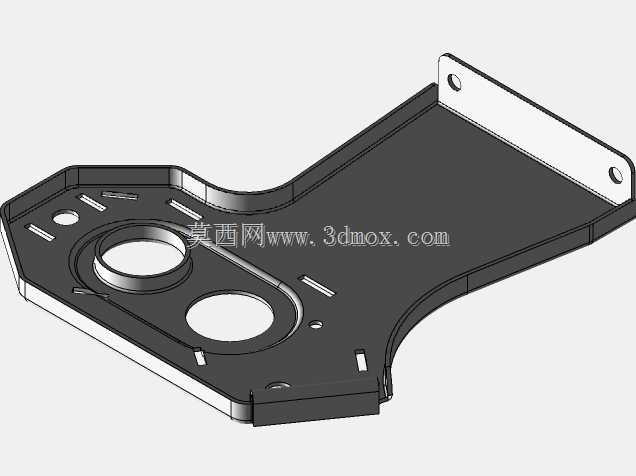

　　这款手动面食压制设备的结构设计，核心围绕小型餐饮场景、家庭面食制作的实际使用需求展开，整体采用全金属薄板弯折与铆接结合的成型工艺，没有多余的装饰性结构，所有外露面均做了圆角过渡处理，避免日常使用过程中剐蹭操作人员的手部。从安装边界来看，设备底部为一体化冲压成型的平板底座，底座上预留了四个沉头安装孔位，既可以直接放置在平整操作台面使用，也可以通过螺栓将整机固定在木质或不锈钢操作台面上，压制面团过程中不会出现整机移位、翘边的问题，底座的整体长宽尺寸控制在常规操作台的承重与摆放范围内，不会占用过多操作空间。

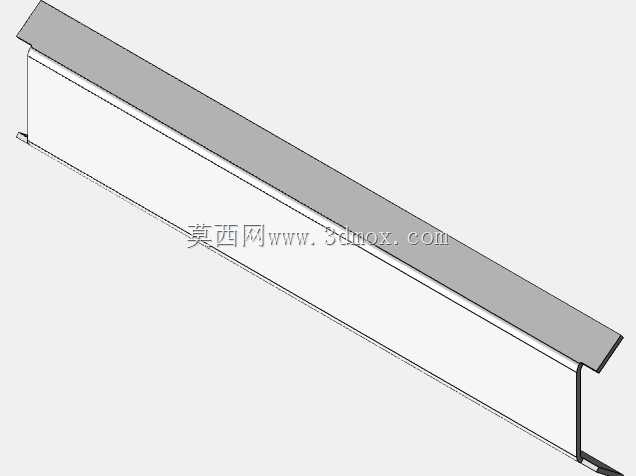

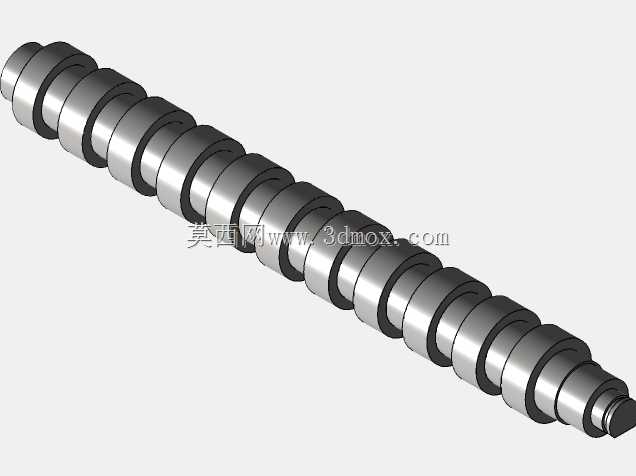

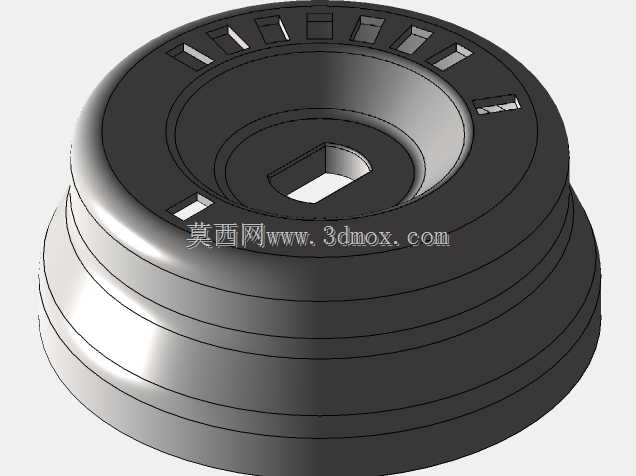

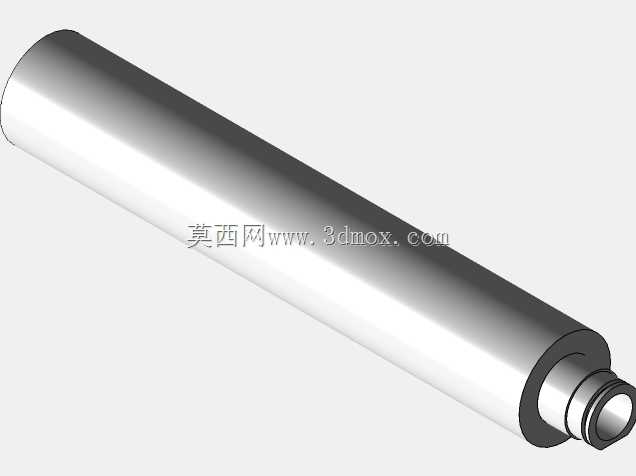

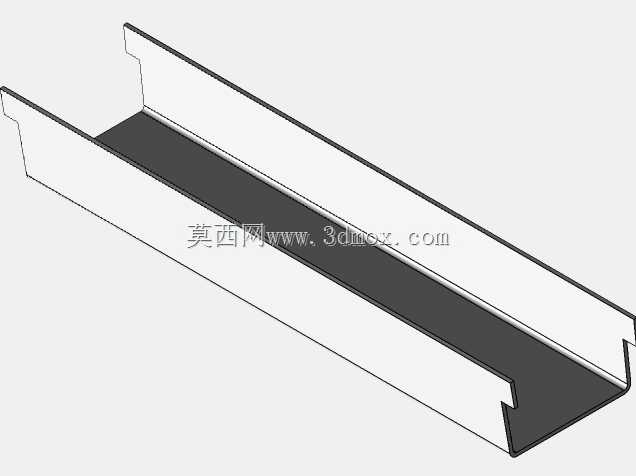

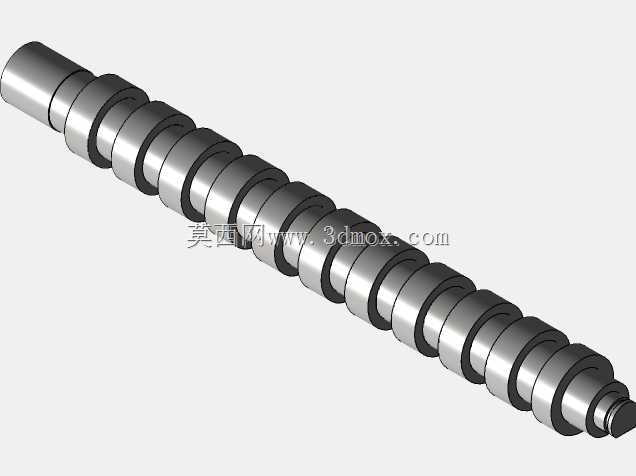

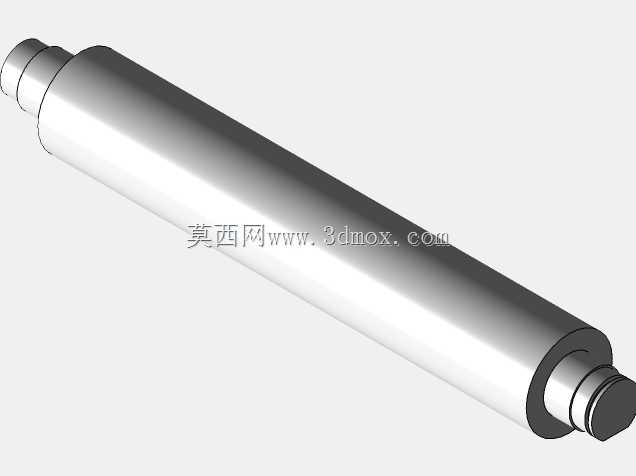

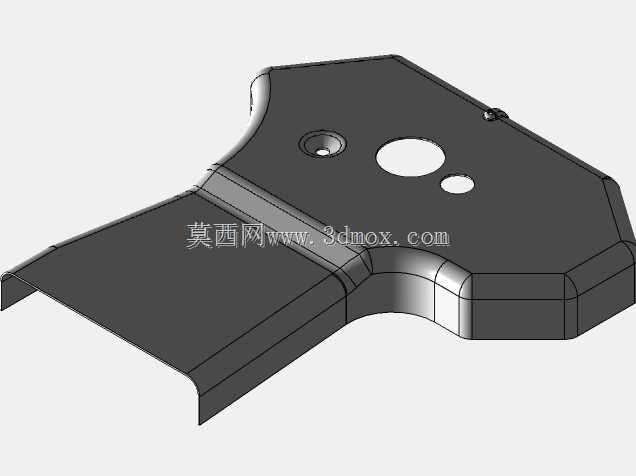

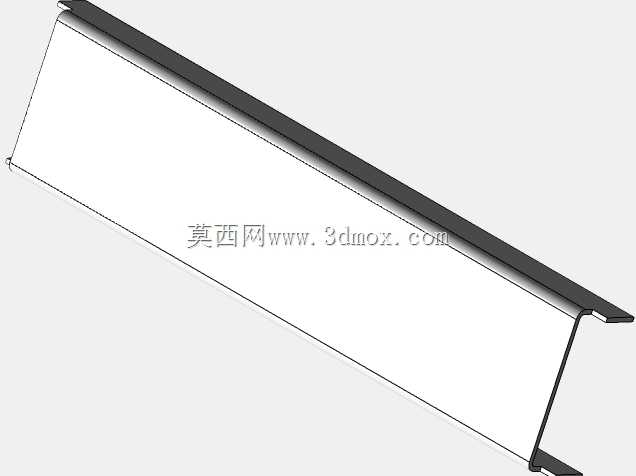

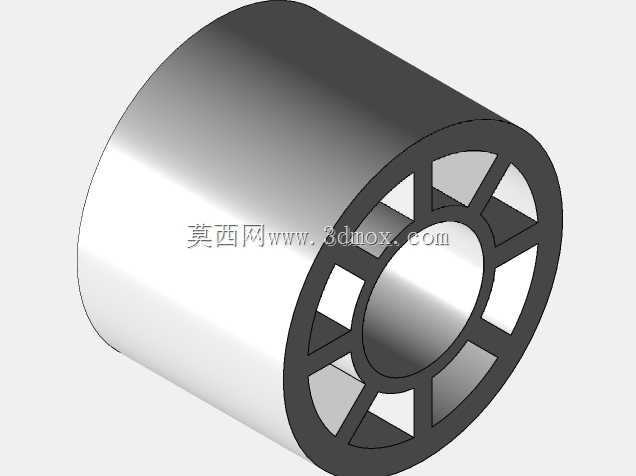

　　设备的核心功能结构分为进料托板、压辊间隙调节机构、传动齿轮组、手摇驱动接口几个部分，进料托板与主机身采用一体化弯折成型，托板表面做了细微的防滑纹理处理，放置待压制面团时不会出现面团滑落的情况，托板的倾斜角度经过反复校核，刚好匹配操作人员放料时的手部自然姿态，长时间操作也不会产生明显的手腕疲劳。压辊组件采用平行双辊布局，辊面做了镜面抛光处理，面团压制过程中不会出现粘辊的问题，侧面的间隙调节旋钮采用档位式定位结构，转动旋钮时可以清晰感知每一档的间隙变化，对应不同厚度的面皮压制需求，从最薄的馄饨皮到较厚的手擀面面皮，都可以通过档位调节快速匹配，不需要反复试调间隙。

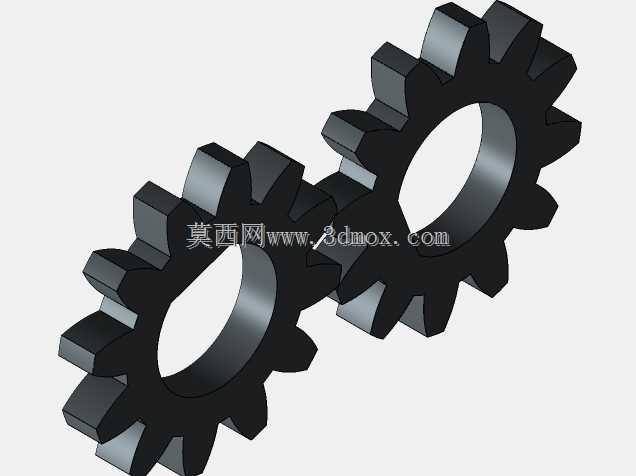

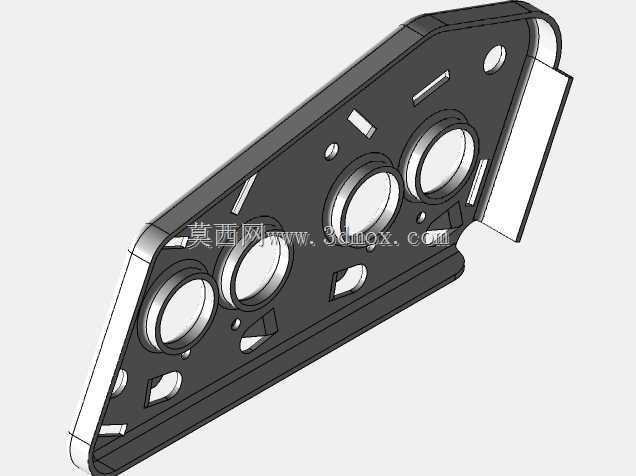

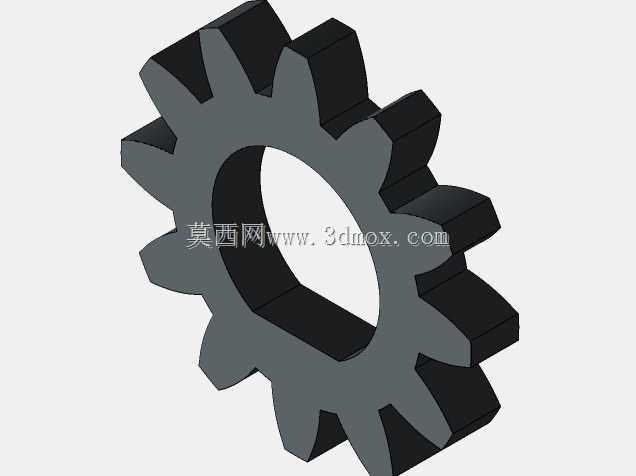

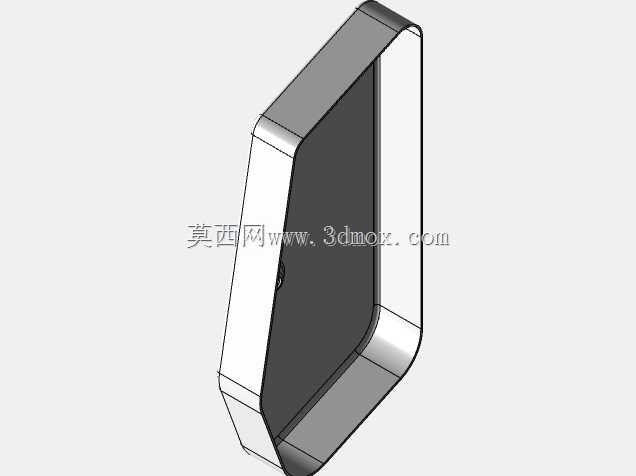

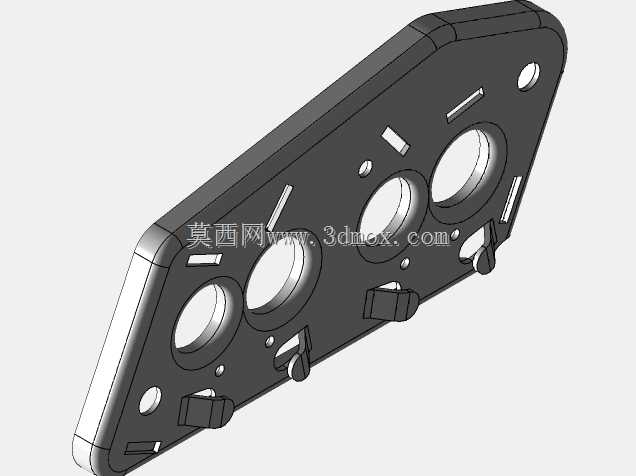

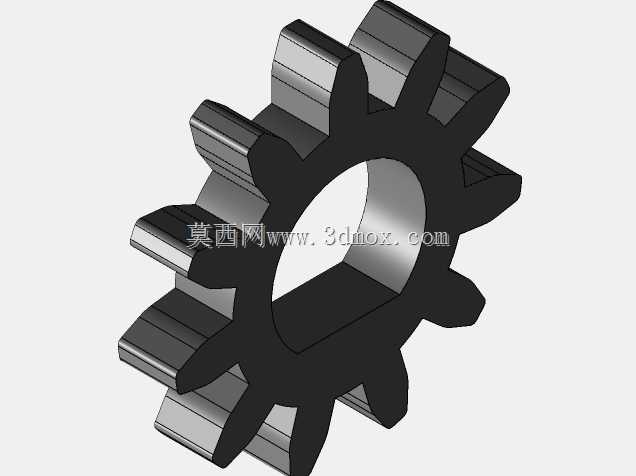

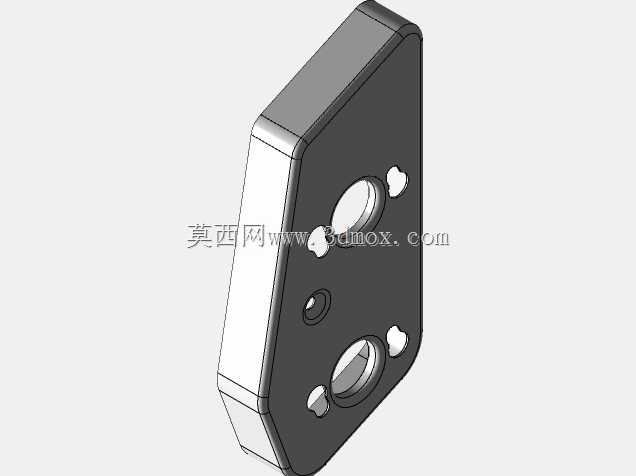

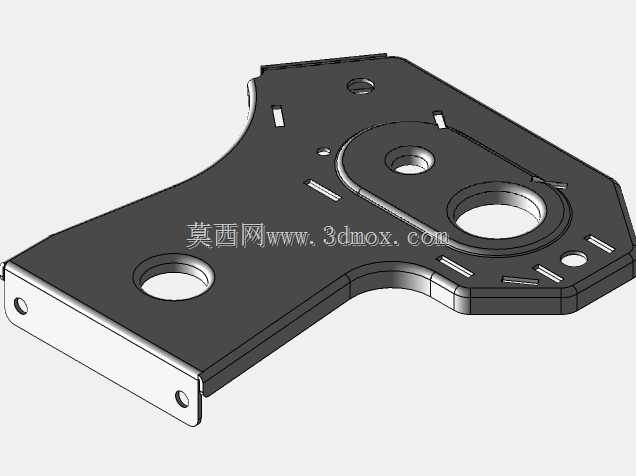

　　传动结构全部内置在机身侧腔内部，齿轮组采用直齿圆柱齿轮传动，传动比匹配手动摇臂的施力特性，正常成年人单手操作即可完成硬面团的压制工作，不会出现施力过大导致的齿轮卡滞、摇臂弯折问题，侧腔外部加装了可拆卸的金属盖板，日常清理时可以拆下盖板，清理渗入齿轮缝隙的干面粉，避免长期使用后面粉结块卡滞传动结构。机身的支撑立板采用加厚钢板冲压成型，立板上的压辊安装孔、齿轮轴孔均采用一次冲压成型工艺，孔位同轴度公差控制在合理范围内，压辊转动过程中不会出现径向跳动，保证压制出的面皮厚度均匀，不会出现局部过薄或过厚的问题。

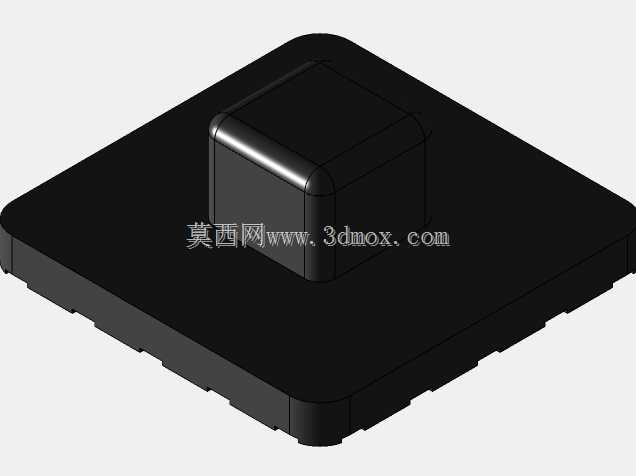

　　从实际使用场景出发，这款设备的结构设计充分考虑了面食制作场景的清洁需求，所有与面团接触的部件均采用易拆卸结构，不需要额外工具即可拆下压辊、进料托板等部件进行清洗，清洗后可以快速组装复位，不会出现零件过多难以装配的问题。机身的边角位置全部做了封闭处理，没有容易积存面粉、油污的卫生死角，日常使用后用湿抹布擦拭即可完成外部清洁。摇臂接口采用方轴配合定位结构，摇臂拆装方便，不使用时可以将摇臂拆下收纳，减少设备的整体占用空间，方轴的配合尺寸经过校核，摇动摇臂时不会出现打滑、松旷的问题，长期使用后配合面的磨损量也控制在合理范围内，不会因为磨损导致传动失效。

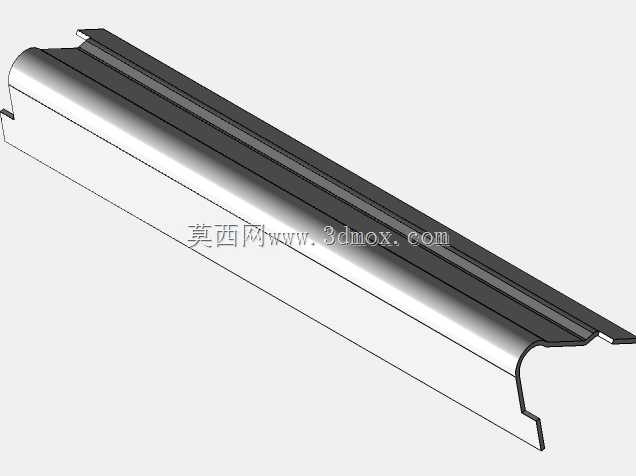

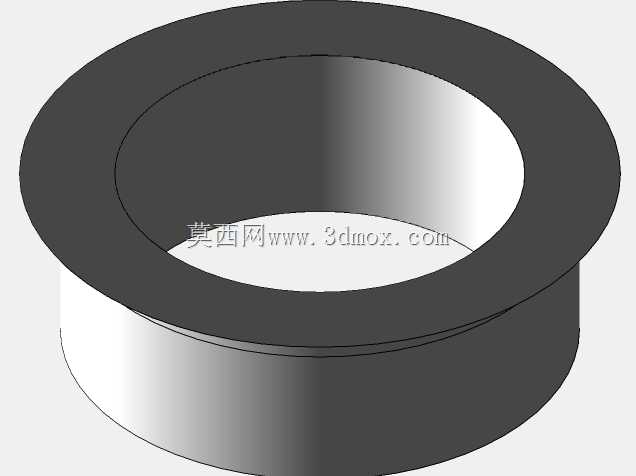

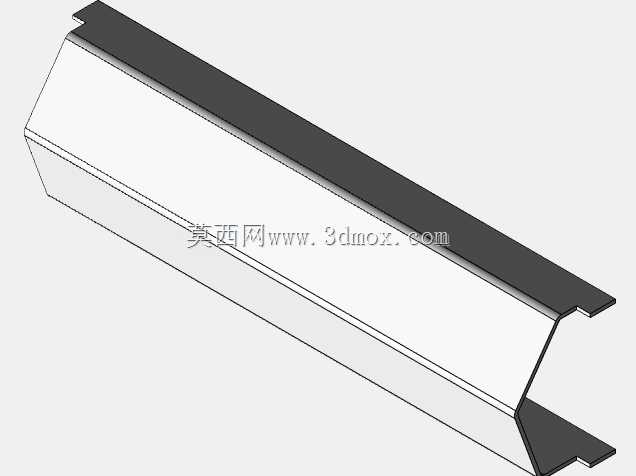

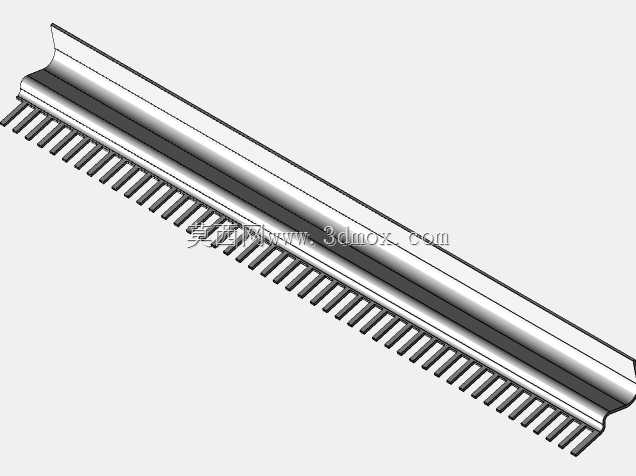

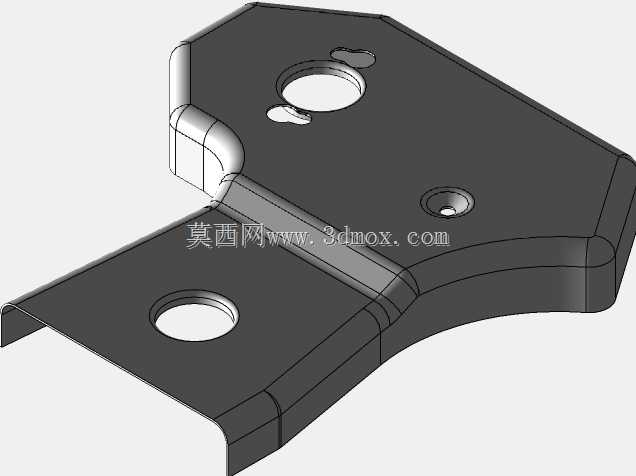

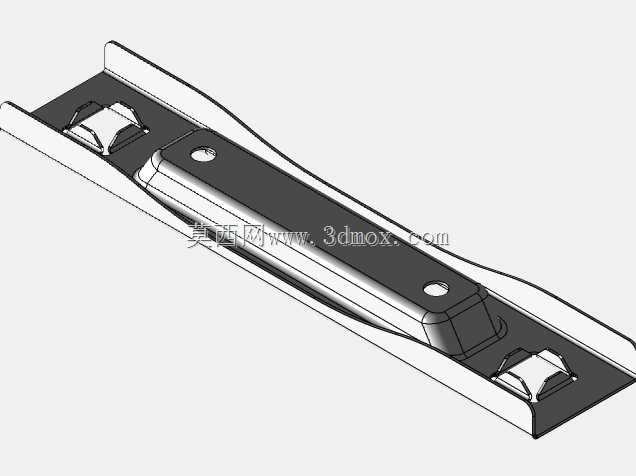

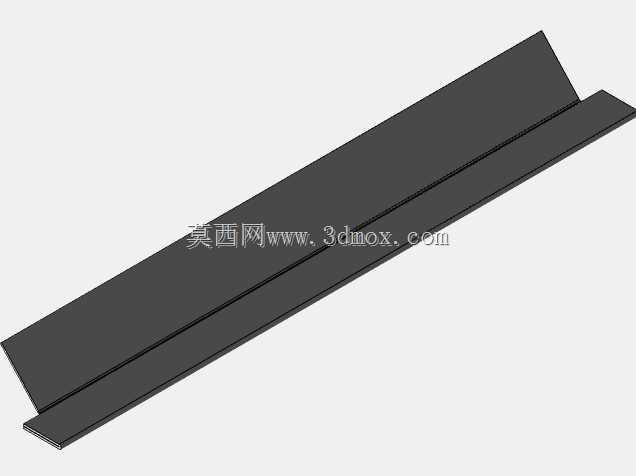

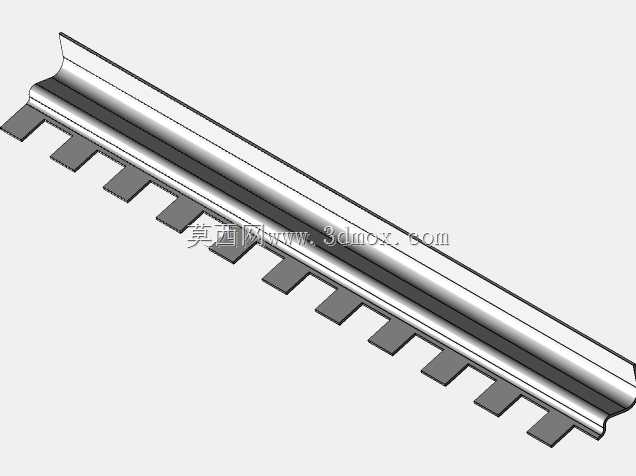

　　在结构强度设计上，针对压制硬面团时的受力特点，机身立板与底座的连接位置采用了翻边铆接工艺，连接强度远高于普通点焊结构，反复承受压制载荷时也不会出现焊缝开裂、连接松动的问题。压辊的轴颈位置做了加粗处理，配合含油轴承衬套，转动过程中阻力小、磨损低，不需要频繁加注润滑油，也不会出现润滑油渗漏污染面团的问题。出料侧的导面托板与压辊出料端保持微小间隙，压制完成的面皮可以顺着托板自然滑落，不会卷入压辊下方的缝隙中，托板的边缘做了卷边处理，清理时不会划伤手部。

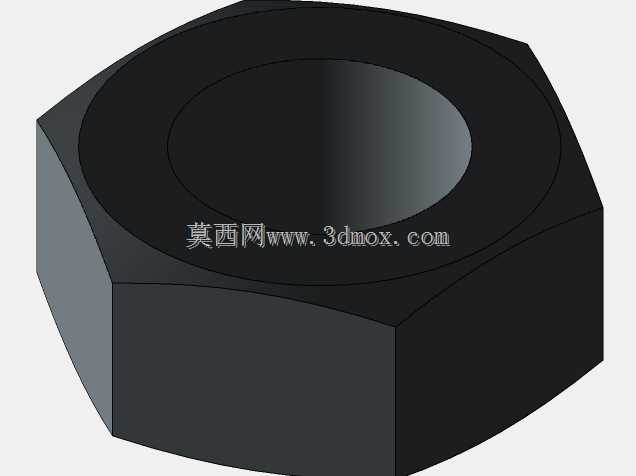

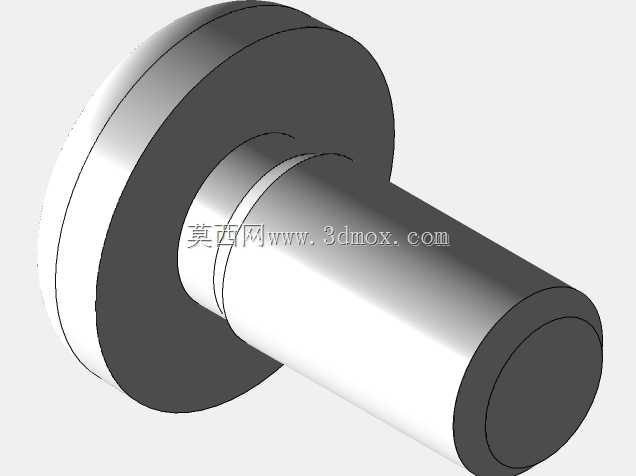

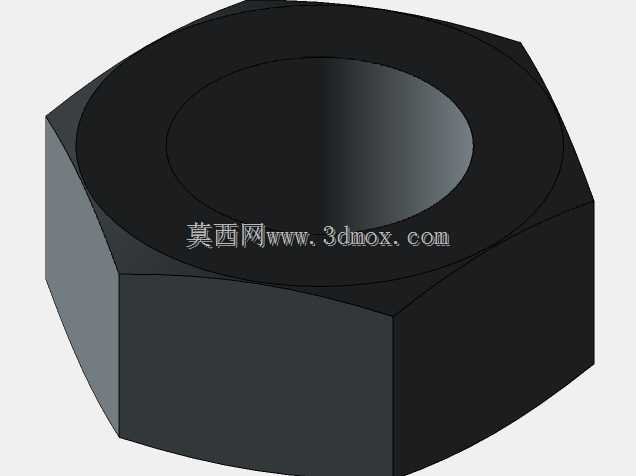

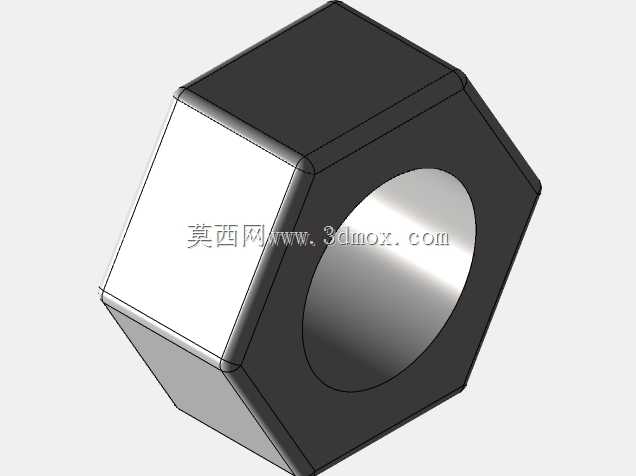

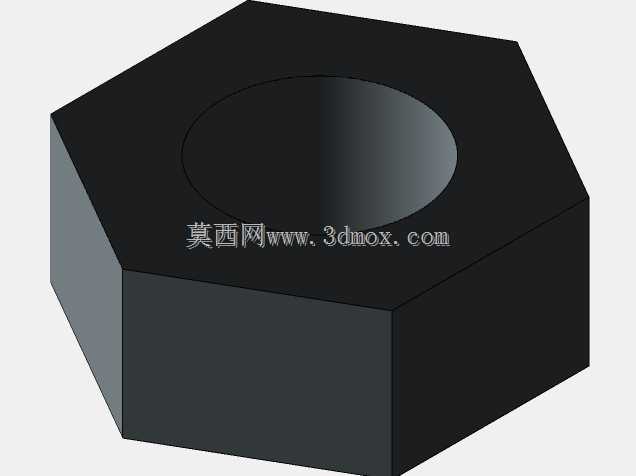

　　整体结构没有采用复杂的曲面造型，全部以平面弯折、规则圆柱面为主，既降低了加工制造的难度，也提升了设备整体的结构刚性，日常使用过程中即使受到轻微磕碰，也不会出现机身变形、部件错位的问题。针对不同使用场景的适配性，设备的整体重量控制在合理区间，既保证了足够的稳定性，也方便用户根据使用需求挪动设备位置，不需要多人配合搬运。所有外露的紧固件均采用不锈钢材质，长期在潮湿的厨房环境中使用也不会出现锈蚀问题，不会因为锈迹污染制作的面食，紧固件的头部全部做了沉头处理，不会突出机身表面形成易积存污物的凸起。
