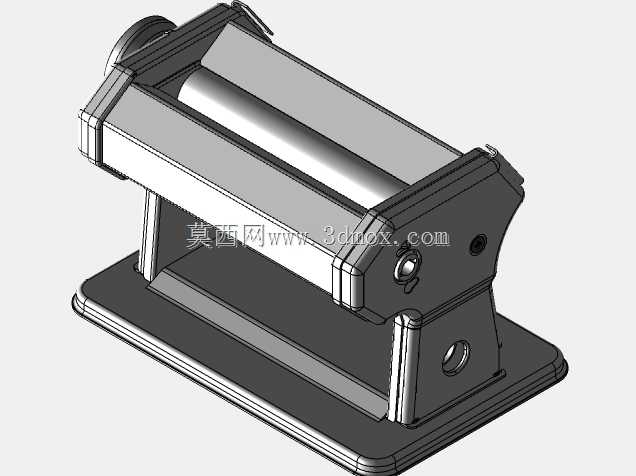

手摇式家用面条压制成型设备结构

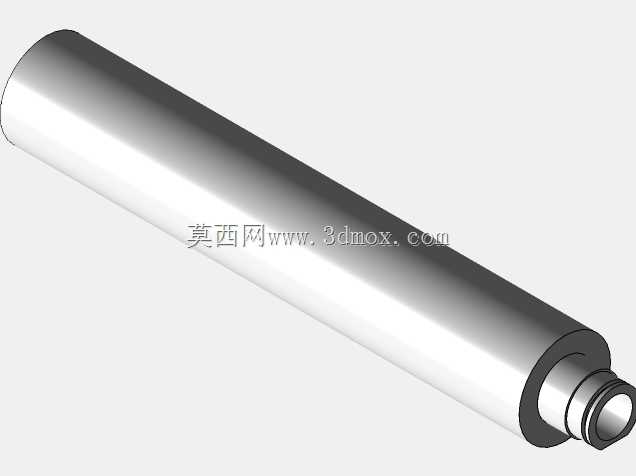

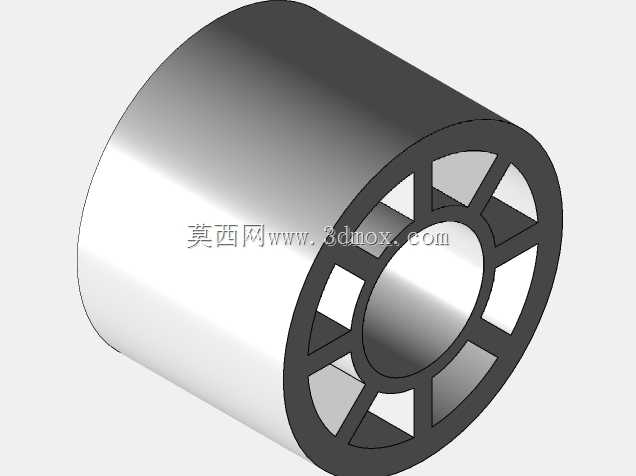

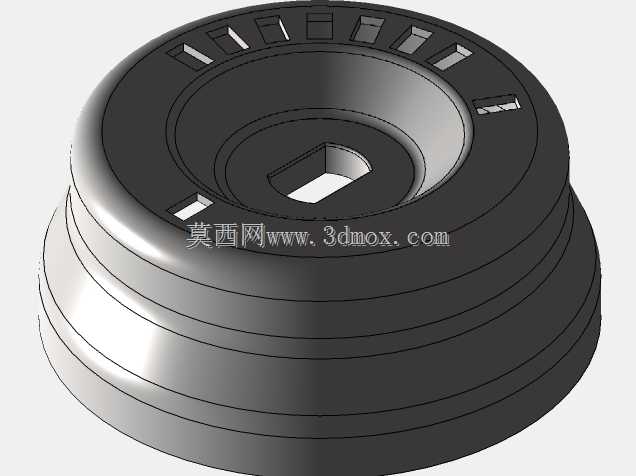

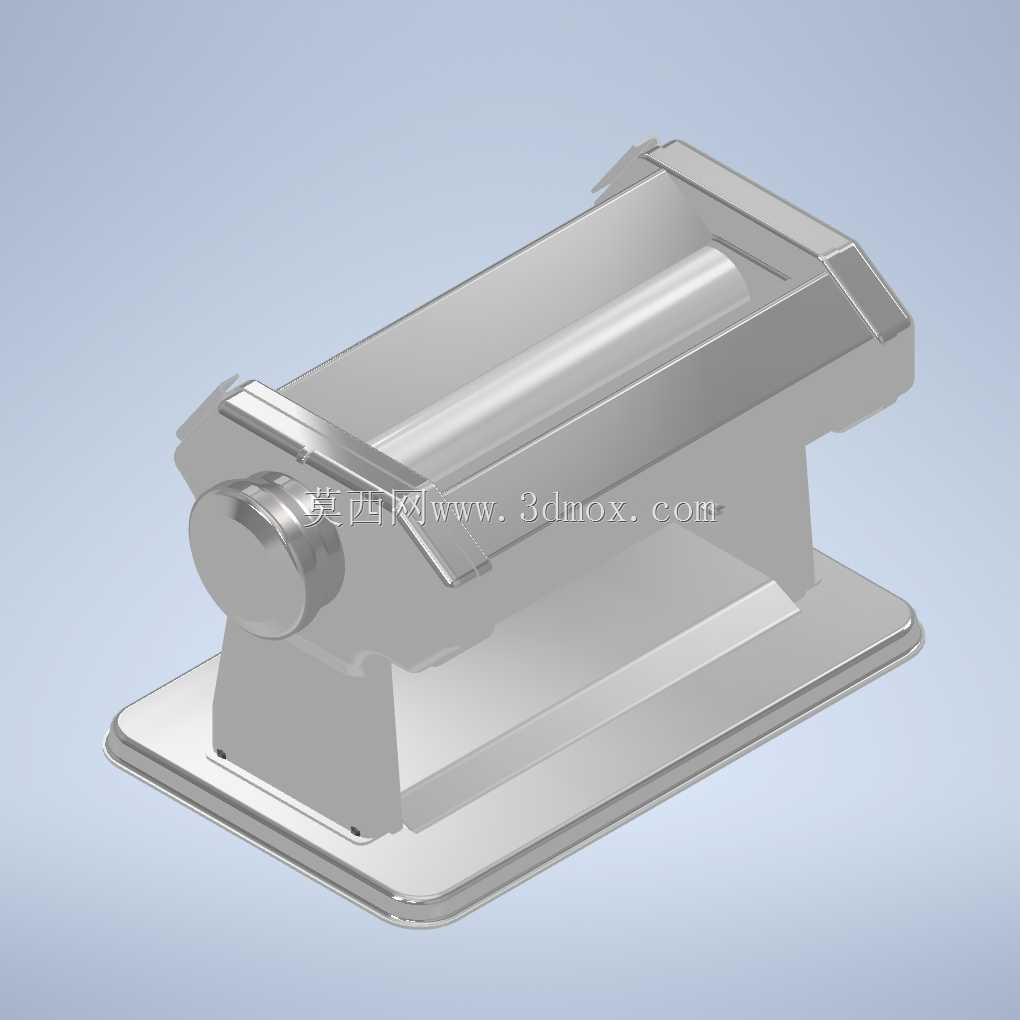

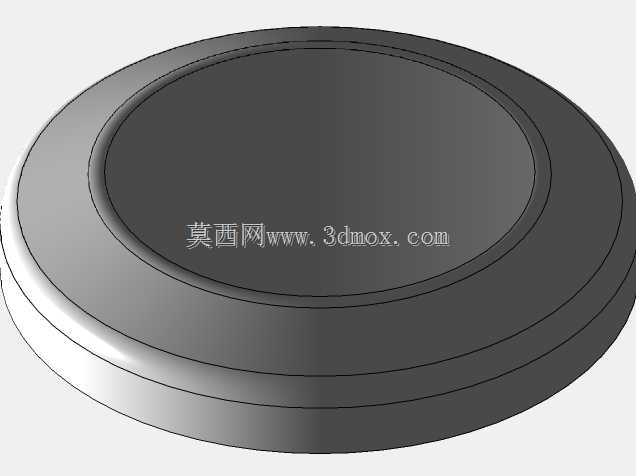

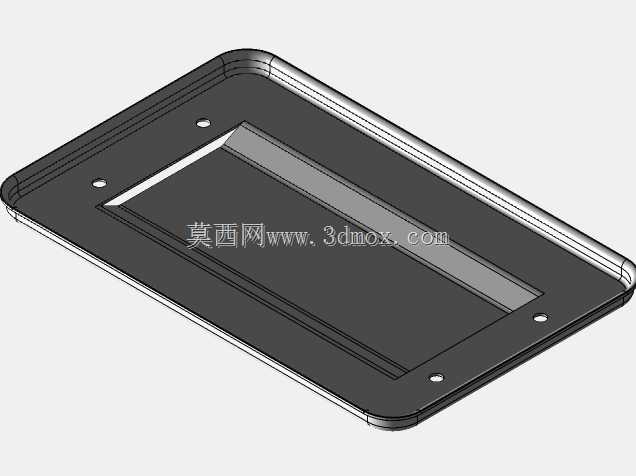

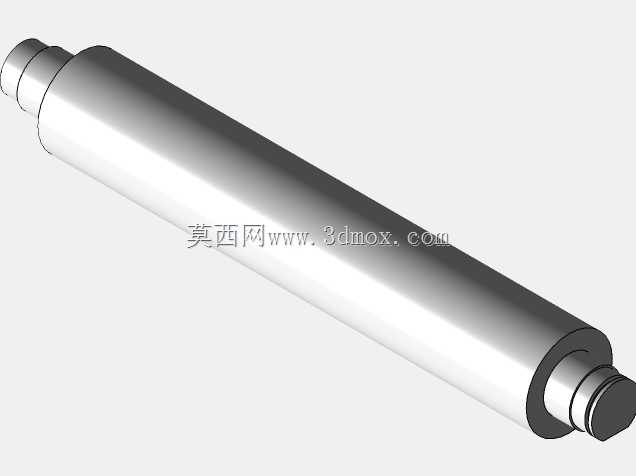

　　这款手摇压面设备的结构设计，核心围绕面食加工场景下的小批量制作需求展开，不管是家庭日常制作鲜面，还是小型餐饮门店的现做面食场景，都能适配对应的使用需求，不需要外接动力源，完全依靠手动摇臂输入扭矩，就能完成面团的压延成型作业，使用场景不受供电条件限制，哪怕是户外临时的面食制作场景也能正常使用。从功能特性来看，设备核心的压辊组件采用平行对辊布局，两个压辊之间的间隙可以通过端部的调节旋钮进行微调，调节区间覆盖0.5mm到5mm的厚度范围，既能压出适合做馄饨皮的薄面片，也能压出适合做宽面、手擀面的厚面片，压辊表面做了镜面抛光处理，压延过程中面片不会粘黏在辊面，不需要额外撒过多干面粉就能保证面片表面平整光滑。设备的底座采用宽幅平板式设计，

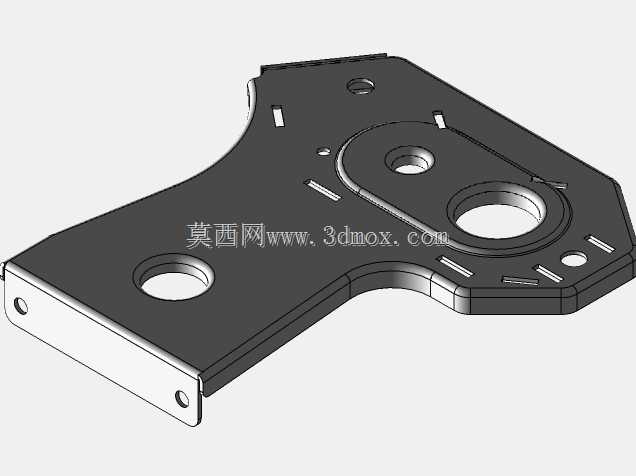

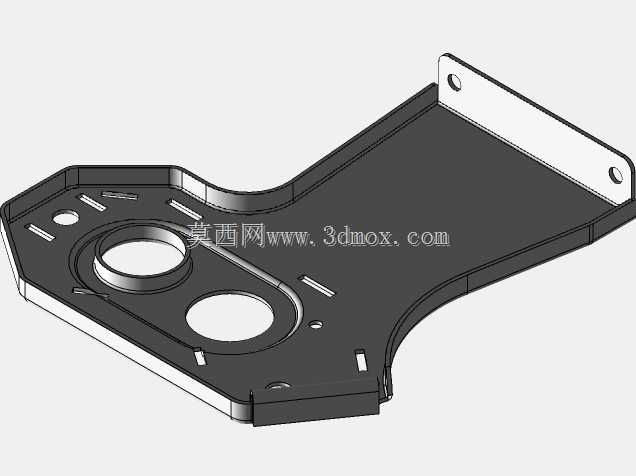

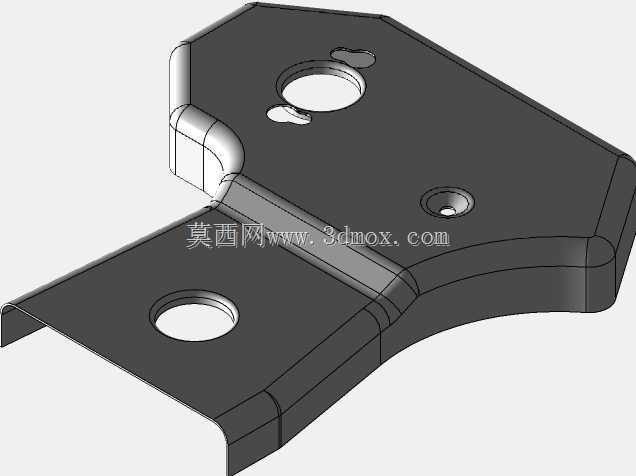

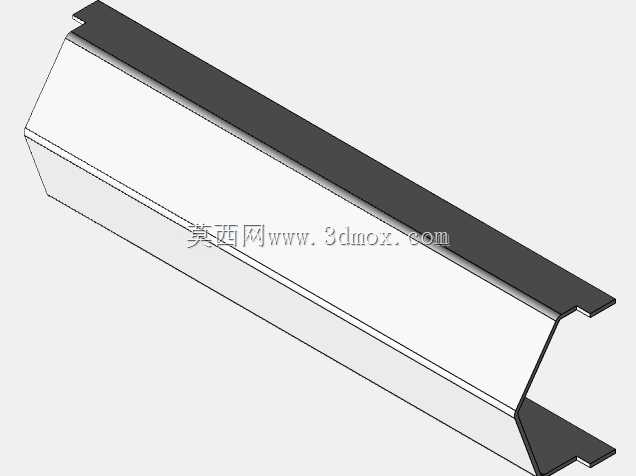

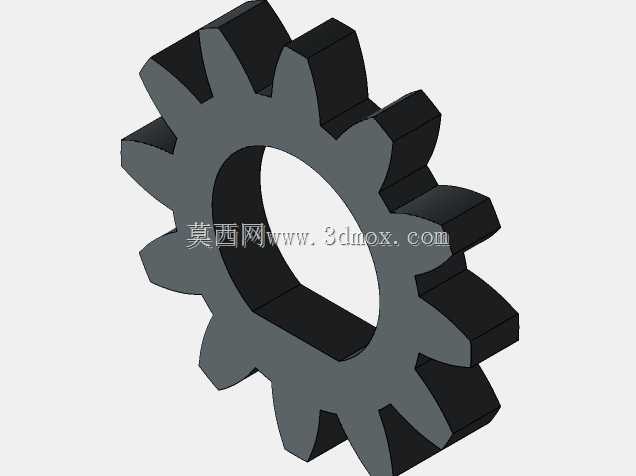

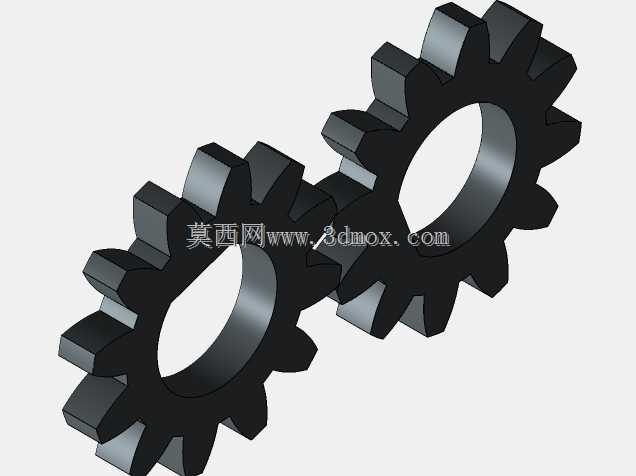

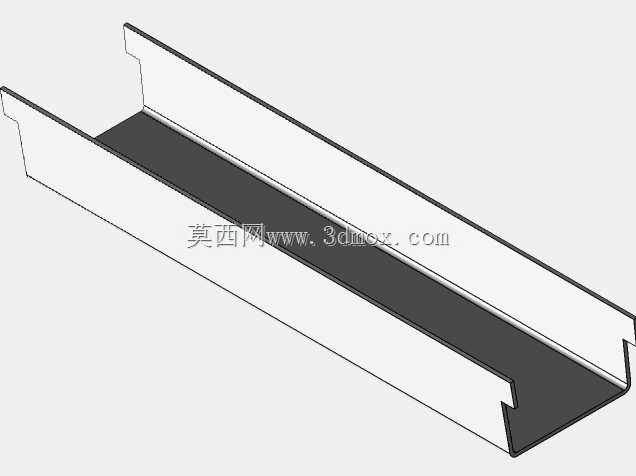

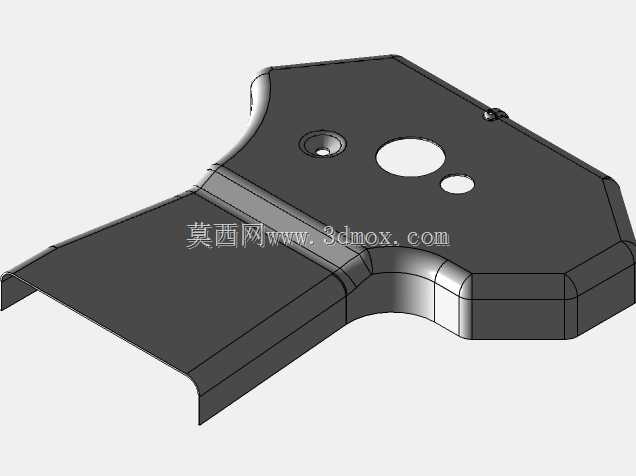

　　底部预留了夹具安装位，可以通过台钳或者配套的固定夹将整个设备锁紧在操作台边缘，安装时只需要保证底座与操作台台面贴合，锁紧夹具的夹持力控制在合适范围，就可以避免摇动摇臂时设备出现晃动偏移，安装边界要求不高，常规厚度2cm到5cm的木质、不锈钢操作台都能完成固定，不需要额外定制安装支架。从设计思路上看，整个设备的结构做了极简优化，没有多余的冗余部件，传动路径从摇臂输入后直接通过齿轮副传递到主动压辊，再通过同步齿轮带动从动压辊做反向等速转动，传动效率高，手动操作时的阻力很小，哪怕是力量较小的使用者也能轻松摇动摇臂完成压面作业。机身的壳体采用折弯一体成型结构，既可以作为压辊组件的安装支撑基体，也能起到防护作用，

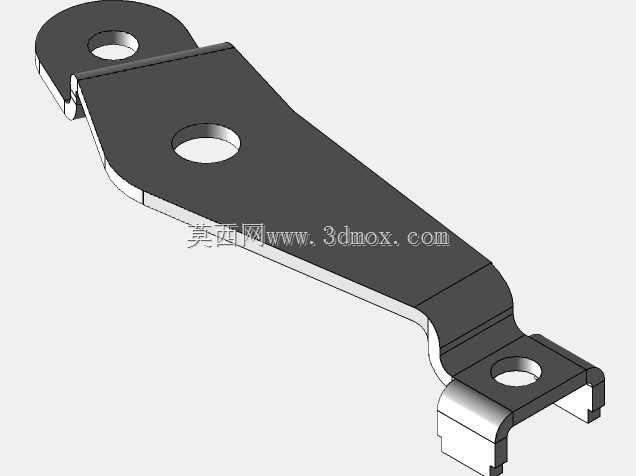

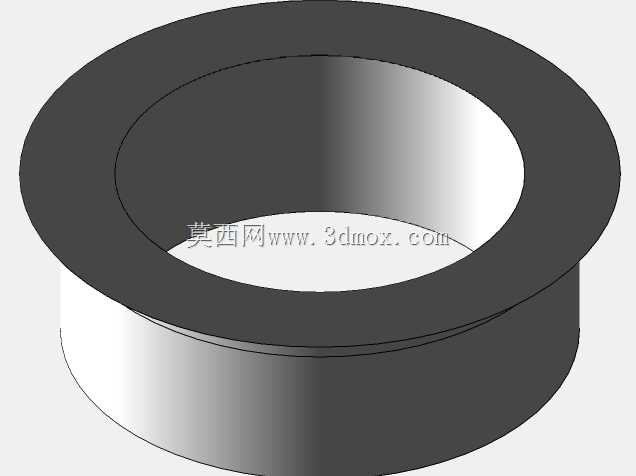

　　避免操作时衣物或者手指误卷入压辊间隙，壳体的边角都做了圆角钝化处理，没有尖锐的毛刺棱角，日常使用时不会出现刮伤的情况。摇臂的长度经过力学优化，握持端的转动半径设计为12cm，按照杠杆力矩计算，正常成年人施加在摇臂上的力只需要10N左右，就能带动压辊完成硬质面团的压延，长时间操作也不会出现手臂酸胀的情况。压辊的两端采用滑动轴承支撑，轴承位置预留了润滑脂加注间隙，日常维护只需要定期在轴承位置涂抹少量食品级润滑脂，就能保证转动顺畅，不会出现卡滞或者异响的问题。设备的整体外形尺寸控制在长22cm、宽18cm、高15cm的范围内，收纳时不需要占用过多的橱柜空间，用完之后可以直接擦拭干净放入储物柜，

　　不会像大型电动压面设备那样占用固定的操作台空间。在实际使用过程中，只需要将提前揉好的面团分成拳头大小的面块，从压辊上方的进料口放入，摇动摇臂就能将面块压成连续的面片，后续如果需要制作不同宽度的面条，还可以在压辊出料端加装对应的切面刀组件，直接切出圆面、宽面等不同规格的面条，整个作业流程不需要复杂的操作培训，第一次使用的人也能快速上手。设备的所有与食材接触的部件都采用食品级金属材质，不会出现有害物质析出的问题，符合食品接触材料的安全要求，日常清洁也很方便，压辊表面的面屑只需要用干毛刷或者湿抹布擦拭就能清理干净，不需要将整个设备完全拆解，维护成本极低。从结构强度来看，整个设备的受力部件都做了加厚处理，压辊的壁厚达到3mm，正常使用过程中哪怕是压延硬度较高的杂粮面团，也不会出现压辊变形或者壳体开裂的问题，使用寿命可以达到十年以上，不需要频繁更换易损部件。
