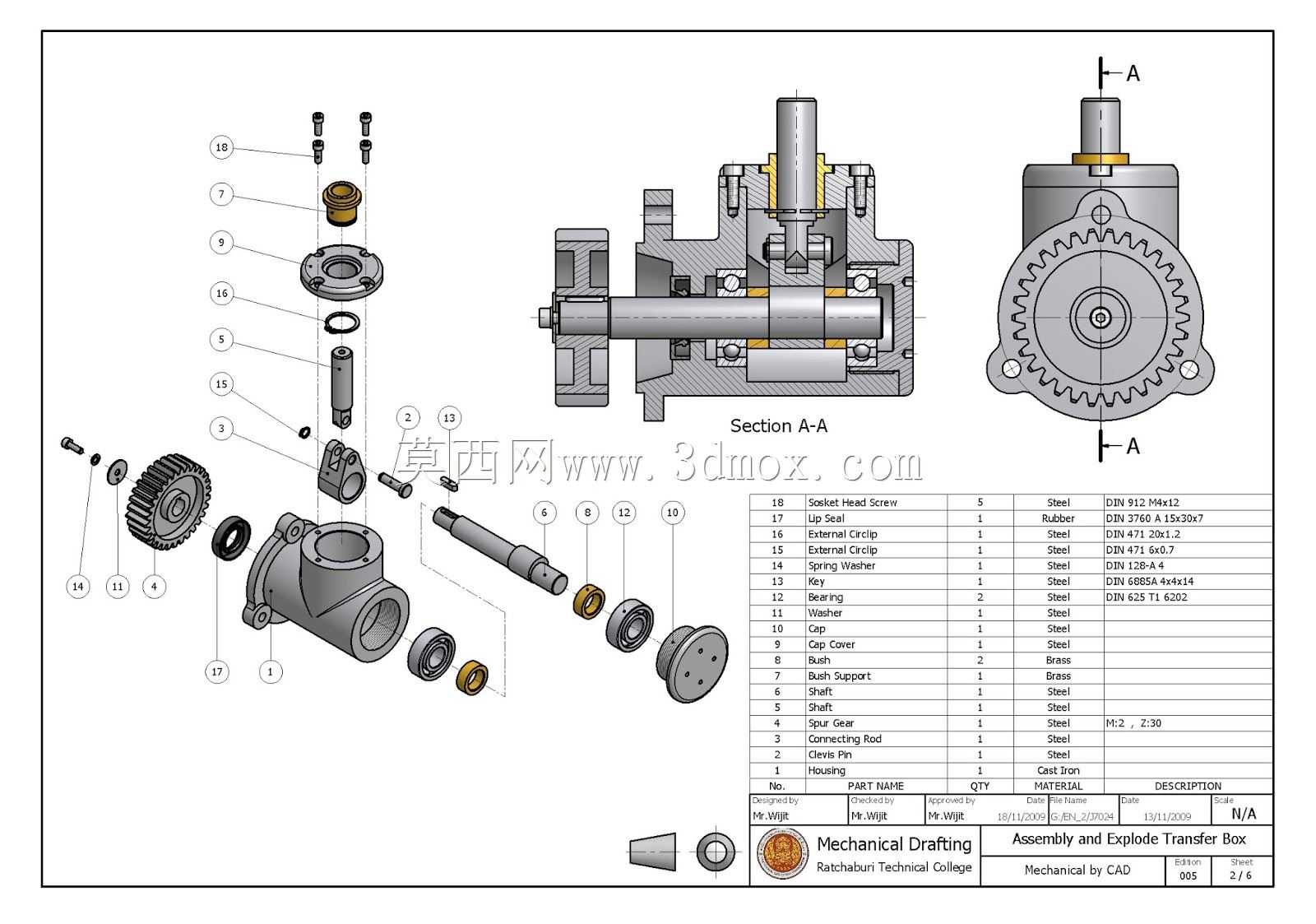

锥齿轮转向传动箱爆炸视图与装配结构

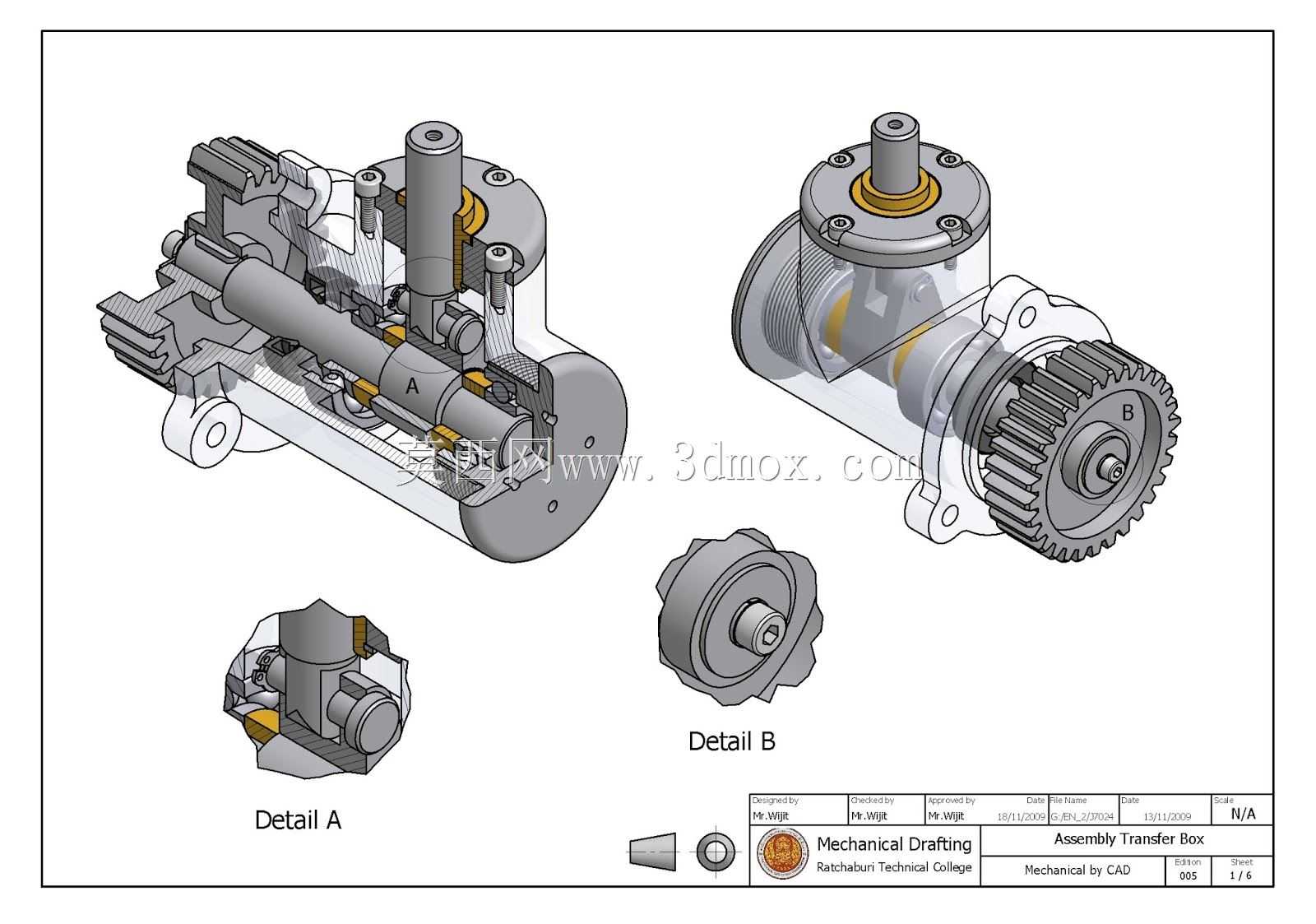

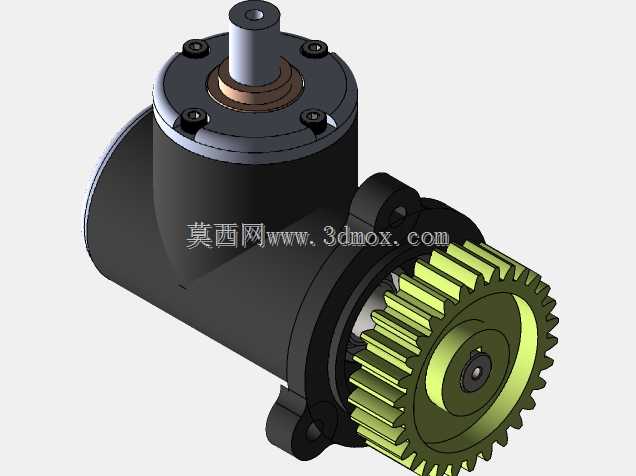

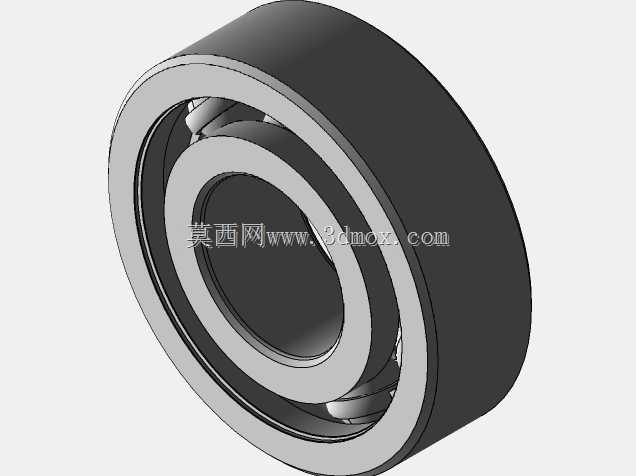

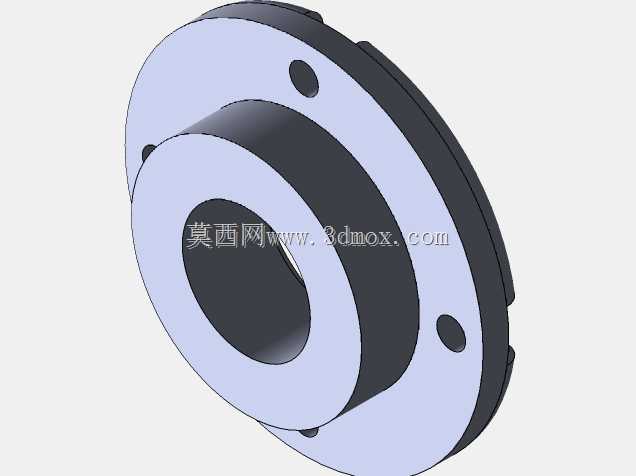

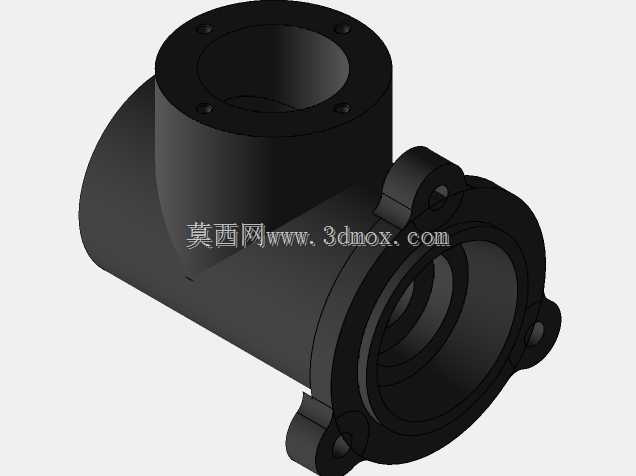

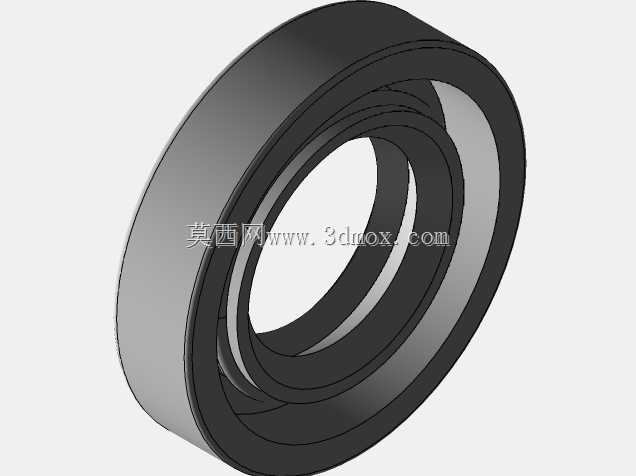

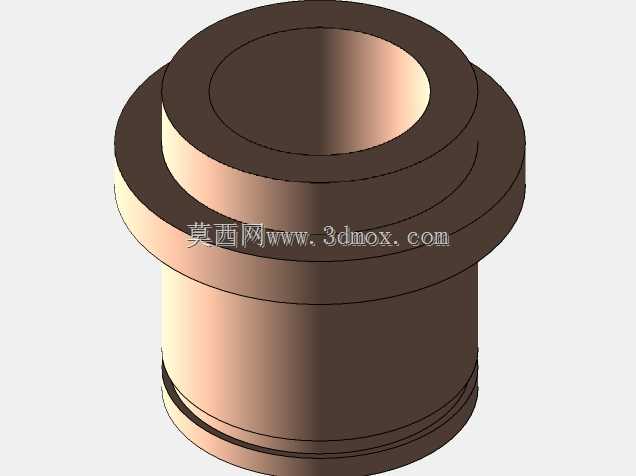

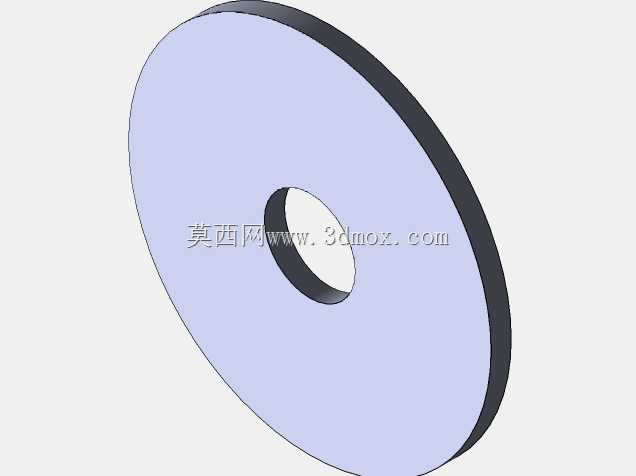

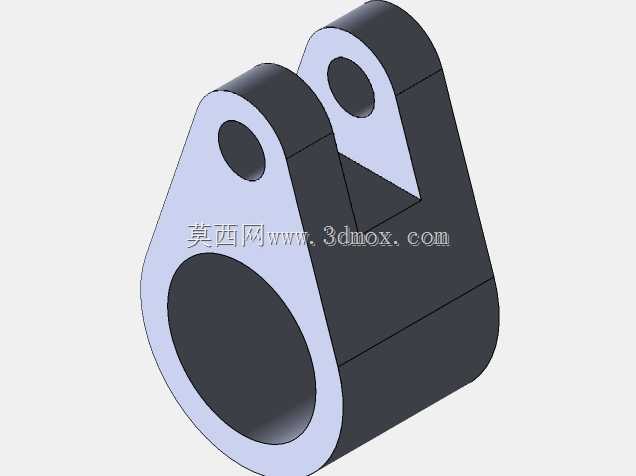

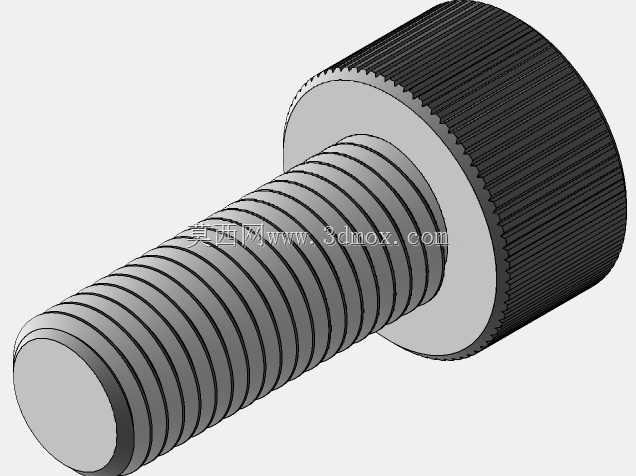

　　这套转向传动箱的结构设计，核心是解决相交轴之间的动力换向传递需求，常见于小型农机、轻工输送设备、专用作业机具的动力布局场景，当原动机输出轴与工作执行件输入轴呈垂直交错布局时，这类传动箱可以在紧凑的安装空间内完成扭矩传递与转向，不需要额外增加带轮、链轮等中间传动环节，能有效压缩整机的动力段布局长度。从爆炸视图的零件排布能看出，整个箱体采用剖分式铸造壳体结构，输入轴端采用外伸法兰安装接口，输出轴沿垂直于输入轴的方向从箱体上端伸出，轴系的支撑全部采用深沟球轴承承载，轴承内侧设置骨架油封实现轴伸处的动密封，避免箱体内润滑脂泄漏同时阻挡外界粉尘、碎屑进入箱体内部磨损啮合齿面。设计过程中，齿轮副采用弧齿锥齿轮啮合形式，相比直齿锥齿轮，

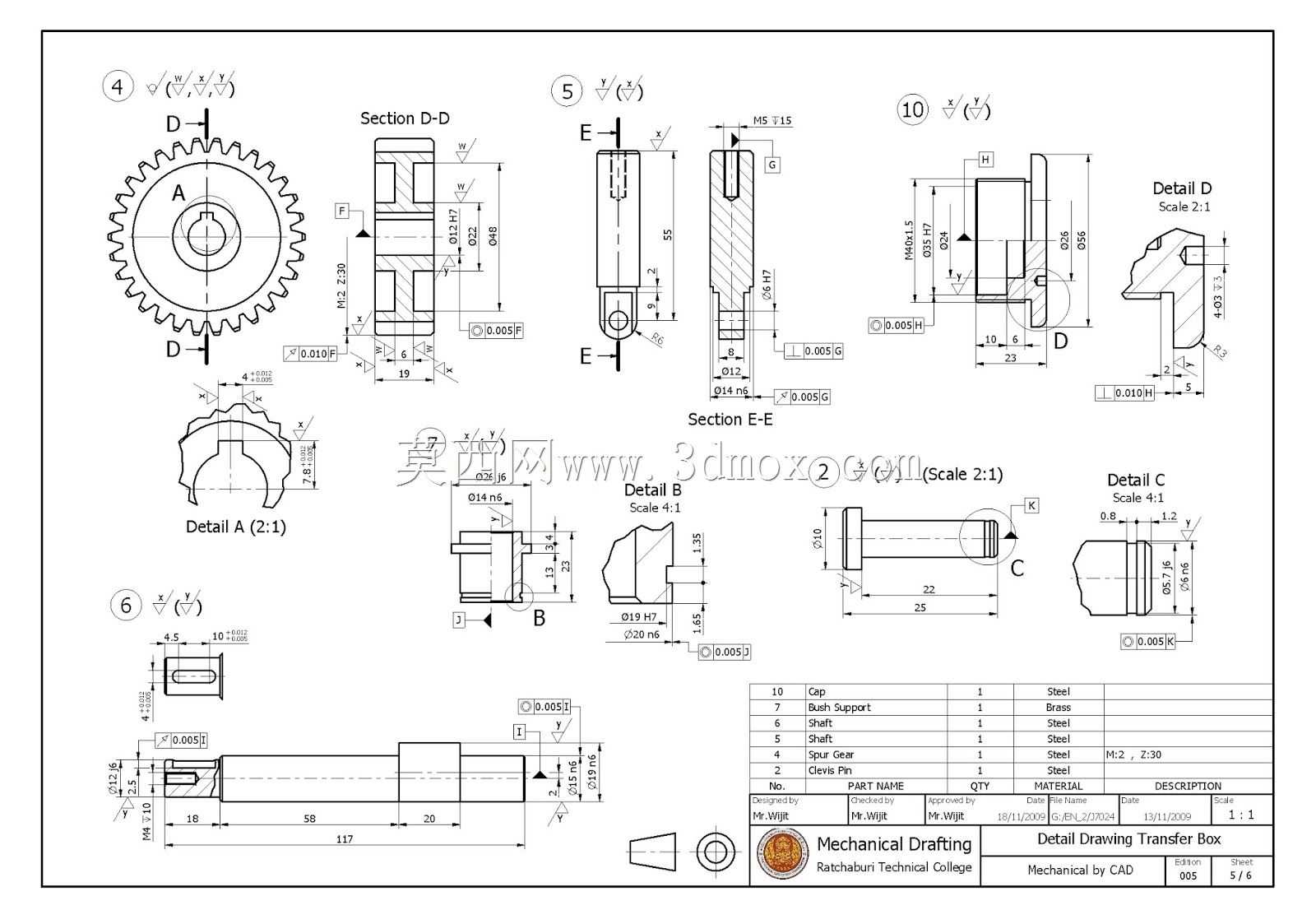

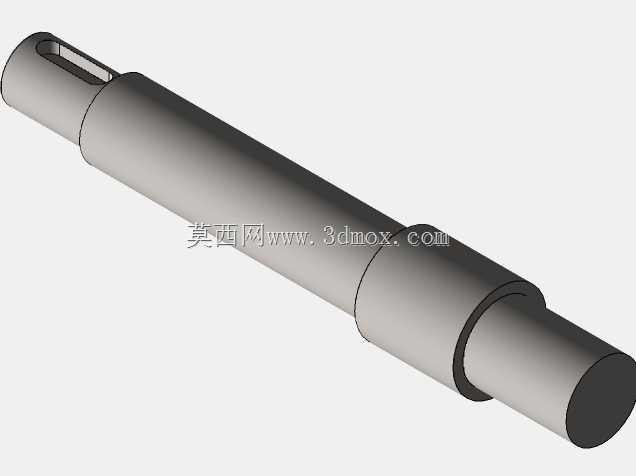

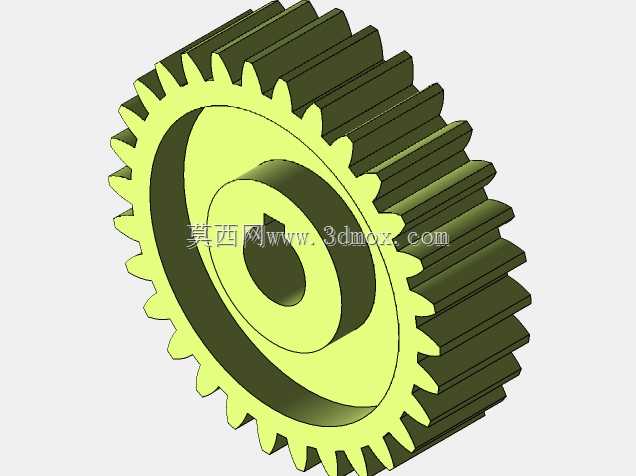

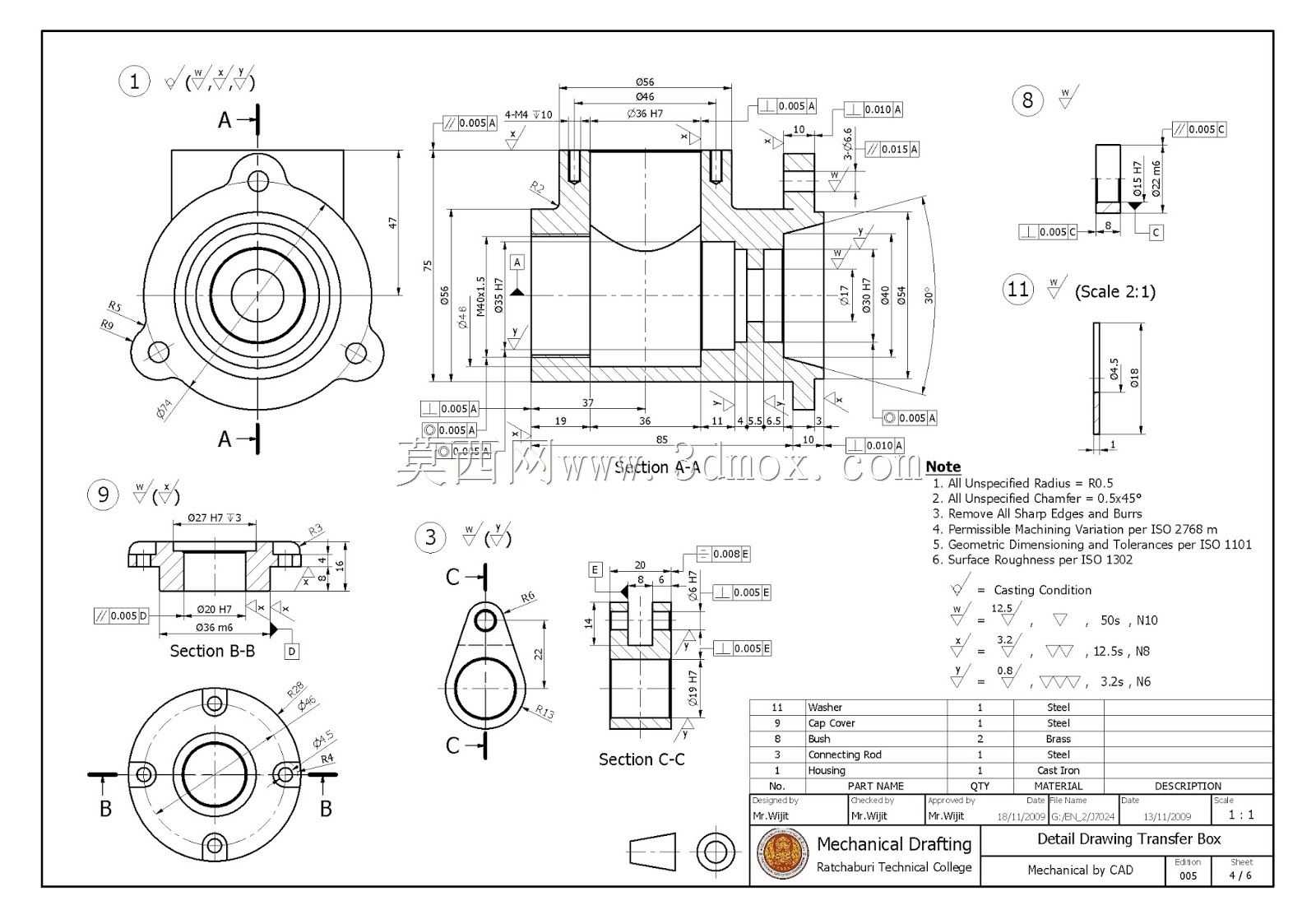

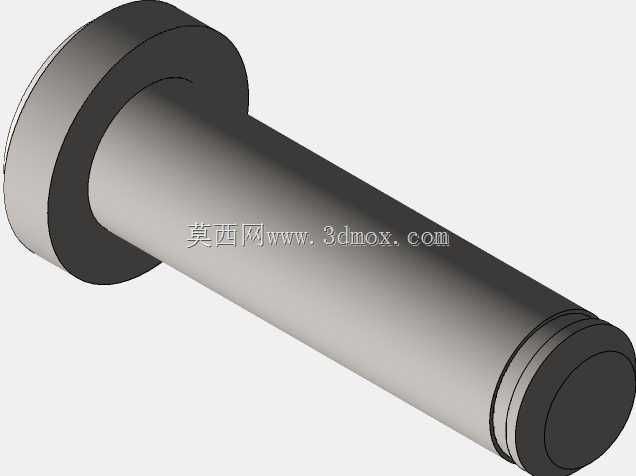

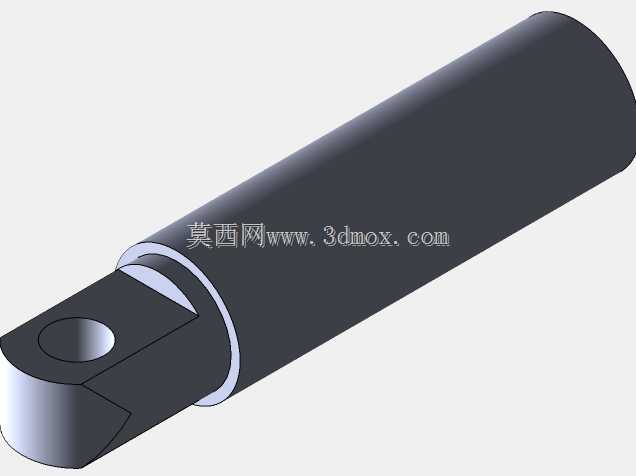

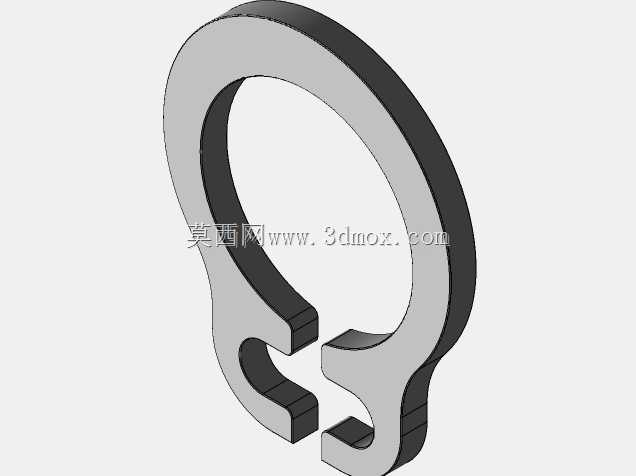

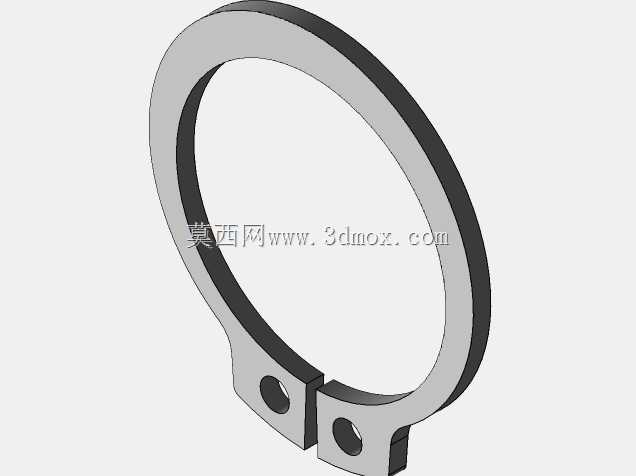

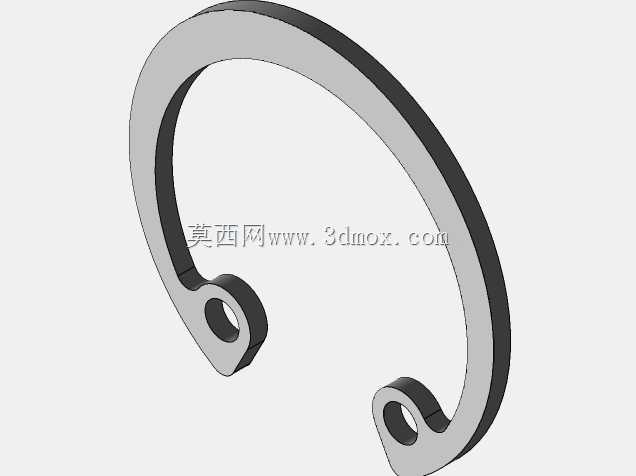

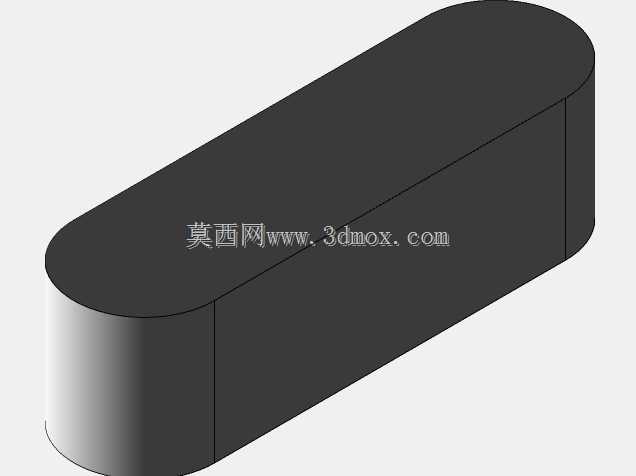

　　重合度更高，传动过程中齿面接触是渐进式切入切出，运行噪音更低，承载能力也更强，适合中低速、中等扭矩的持续传动工况，齿轮参数匹配时特意控制了传动比为1:1，主要作用仅为改变动力传递方向，不对转速、扭矩做额外的增减匹配，适配原动机与工作端转速扭矩参数一致的布局场景。轴系零件的轴向定位靠轴肩、轴承端盖、孔用弹性挡圈配合实现，输入轴上的齿轮与轴采用过盈配合加平键周向固定，输出轴的齿轮同样采用键连接传递扭矩，避免大扭矩工况下齿轮与轴发生相对转动导致传动失效。箱体上的轴承安装孔采用一次装夹镗削加工，保证两端轴承孔的同轴度以及两轴系安装孔的垂直度公差，控制在0.02mm以内，避免装配后齿轮啮合出现偏载，导致齿面局部磨损过快、运行振动超差的问题。

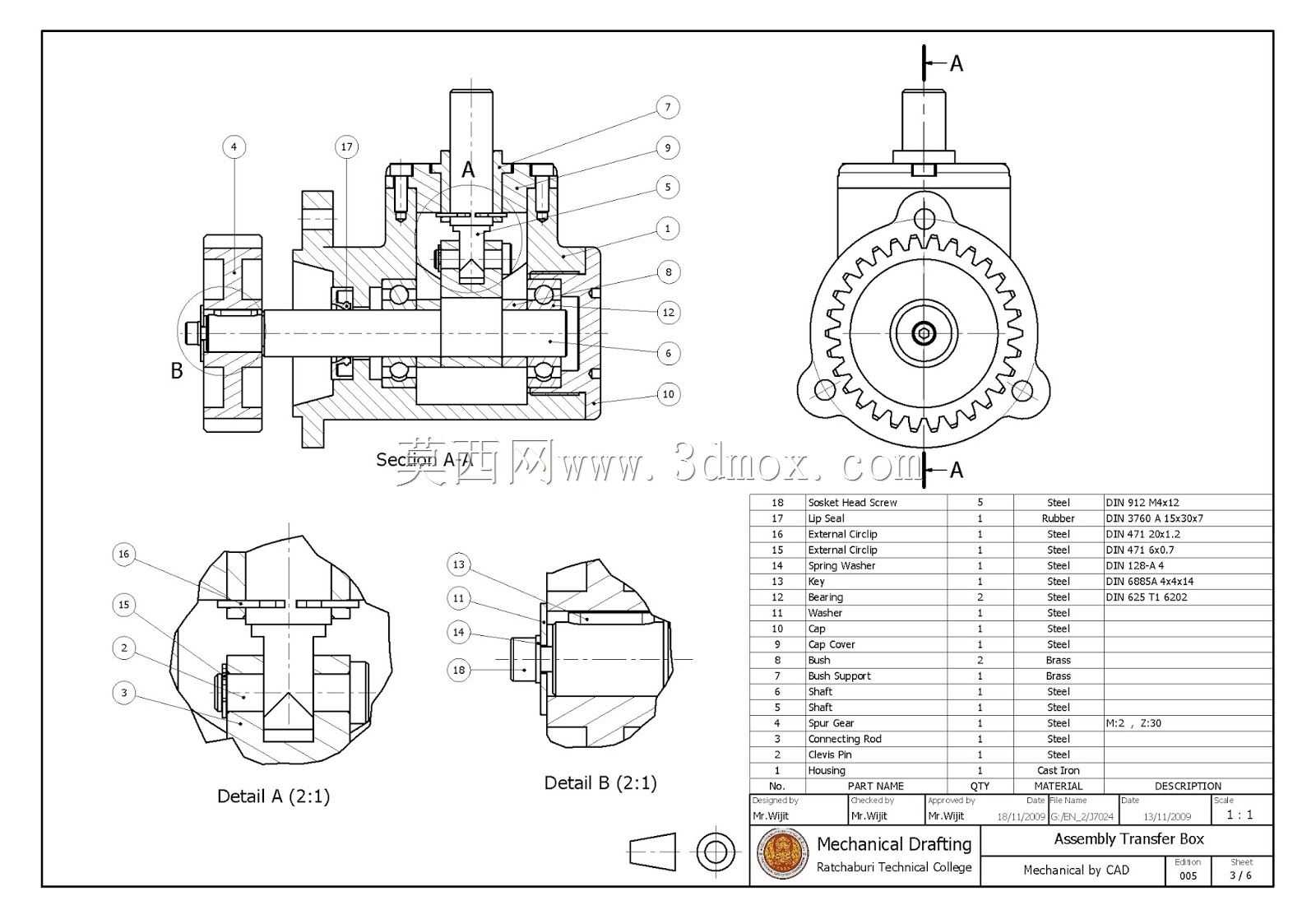

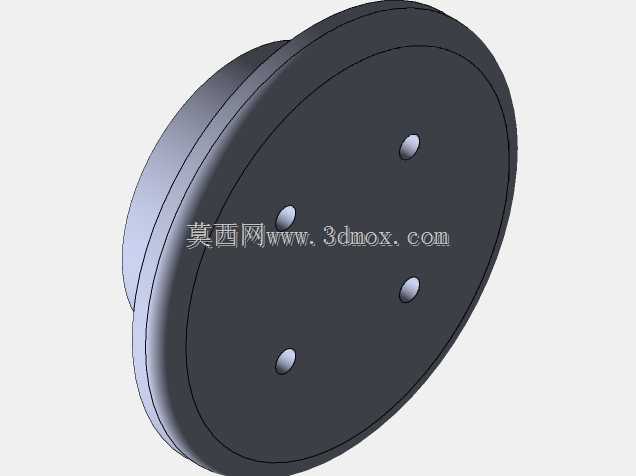

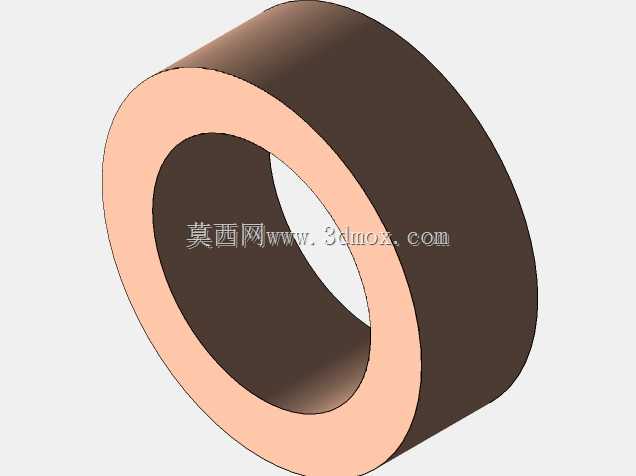

　　安装边界上，箱体底部设置四个带沉孔的安装耳座，安装孔的中心距按照通用安装接口尺寸设计，可以直接固定在设备的安装机架平面上，不需要额外制作转接安装板，输入轴端的外伸轴径采用标准公差配合，可以直接通过联轴器连接原动机输出轴，输出轴端同样采用标准轴径与键槽尺寸，适配常规的带轮、链轮或者联轴器连接需求。从装配关系来看，整个产品的装配流程遵循从下到上、从内到外的顺序，先将下箱体定位在工装台面上，依次装入输入轴的轴承、齿轮、隔套、油封，再装入输出轴的轴承、锥齿轮、上端盖组件，最后合箱拧紧连接螺栓，装配过程中需要在锥齿轮啮合面涂抹红丹粉检查接触斑点，保证接触斑点沿齿高、齿长方向的占比符合设计要求，

　　调整轴承端盖处的密封垫片厚度来控制轴系的轴向窜动量在0.05-0.1mm之间，既保证轴承不会因为预紧力过大出现过热烧损，也不会因为间隙过大导致轴系窜动影响齿轮啮合精度。日常维护场景下，箱体侧面设置有注油螺塞，可以定期补充润滑脂，不需要完全拆解箱体就能完成维护作业，下端设置的放油螺塞可以在长期使用后排出变质的润滑脂与磨损产生的金属碎屑，延长整套传动机构的使用寿命。这类传动箱在实际使用中，额定输入转速一般不超过1500rpm，传递扭矩根据齿轮模数的不同覆盖几十牛米到数百牛米区间，因为结构紧凑、安装方便、换向传动效率高的特点，在很多需要垂直换向传动的小型设备上都能适配，相比采用蜗轮蜗杆结构的换向箱，锥齿轮结构的传动效率更高，不会出现蜗轮蜗杆容易磨损、反向自锁带来的传动阻力问题，更适合需要双向传动的工况场景。
