带多安装孔的异形法兰连接支座结构

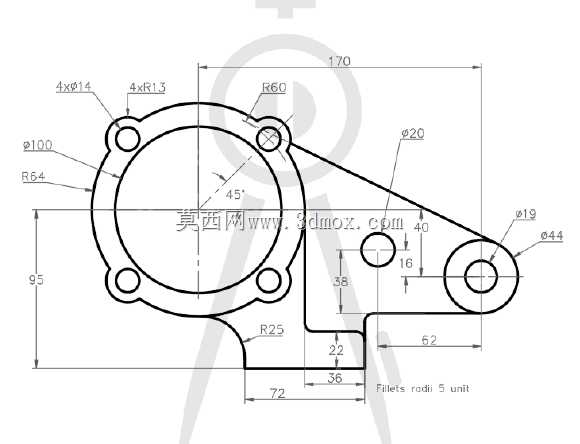

　　该异形法兰连接支座属于传动与管路系统中的配套支撑连接件，主要应用在中小型动力传输单元、低压流体管路的转角布设场景中，可同时实现主腔体定位、旁侧附属部件安装、整体结构与设备机架固定的多重作用，常见于轻工输送设备、小型液压动力站、台式加工设备的内部结构布设环节，替代传统分体式的法兰加支架组合，减少装配环节的零件数量，降低累计安装误差。从结构功能设计来看，主体采用圆形主法兰作为核心承载基准，主法兰内圈直径100mm，可适配对应通径的管路或者轴承座嵌入安装，主法兰周向均匀布设4个直径14mm的安装通孔，孔位边缘做R1.3的圆角过渡，避免安装时螺栓剐蹭孔壁产生毛刺，同时降低应力集中风险，主法兰外轮廓做R60的圆弧过渡，整体轮廓规整无尖锐棱角，

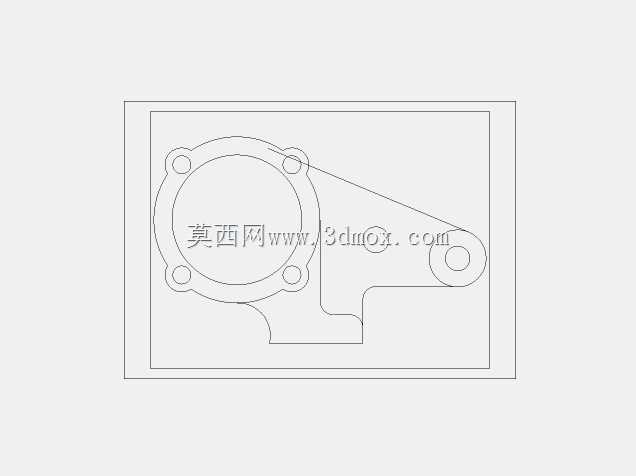

　　减少加工时的走刀拐点。主法兰向侧方延伸出一体化的连接臂结构，延伸臂上依次布设两个附属安装位，靠近主法兰位置的直径20mm定位孔，中心距离主法兰水平基准线的垂直高度为40mm，孔位周边做16mm宽度的贴合平面，用于安装小型传感器、管路固定卡箍或者张紧轮支座；延伸臂末端的直径19mm铰接孔，中心距离主法兰中心的水平总长度为170mm，该孔位用于连接联动杆件或者管路快接接头，孔位下方的支撑凸台做R25的圆弧过渡，分散铰接位置的交变载荷，避免长期受力出现根部断裂。安装边界尺寸方面，结构总高度从主法兰顶部到下方支撑脚的垂直距离为95mm，下方支撑脚分为两段式结构，靠近主法兰的支撑段水平长度72mm，末端支撑段总长度62mm，

　　两段支撑脚之间做36mm宽度的避让槽，槽深22mm，可避让设备机架上的凸起筋位或者预装的管线，支撑脚与延伸臂的连接位置做R5的统一圆角处理，既方便铸造或者铣削加工时的排屑，也能减少热处理环节的应力开裂风险。设计过程中优先考虑了一体化成型的工艺可行性，所有非配合面的圆角统一设置为5mm，配合面预留0.2mm的机加工余量，安装孔位的位置度公差控制在0.1mm以内，保证装配时各部件的同轴度要求；主法兰端面与各附属安装孔的端面平行度公差设置为0.05mm，避免安装后出现贴合间隙导致的连接松动。实际使用场景中，该支座可直接通过主法兰的4个通孔固定在设备侧壁或者安装面板上，无需额外加装调整垫片，

　　延伸臂上的两个附属安装位可根据实际需求安装不同的功能部件，相比分体式支架结构，一体化的结构刚性提升30%以上，同时减少了装配时的对齐调整工序，适合批量设备的标准化装配使用。结构的壁厚设计遵循等强度原则，主法兰区域壁厚设置为8mm，延伸臂区域壁厚从主法兰处的8mm逐步过渡到末端铰接位置的6mm，在保证整体结构强度满足1.5倍额定载荷要求的前提下，尽可能降低零件整体重量，减少材料消耗。
